WaterSensor+ användarmanual

  • Uppdaterad



Sökord: WaterSensor+, trådlös, sensor, vatten, temperatur, luftfuktighet, vattenförsörjning, WiMEA, Zigbee, Bluetooth, OTA, 5648875






Artikkelnummer EAN NOBB
72.380.337306 7072380373060 5648875



  1. Funktionella element
  2. Funktionalitet
  3. Installation
  4. Användning av produkten
  5. Specifikationer
  6. För din säkerhet
  7. Underhåll, rengöring och transport
  8. Sertifiseringer
  9. Vanliga frågor (FAQ)
  10. Juridisk information

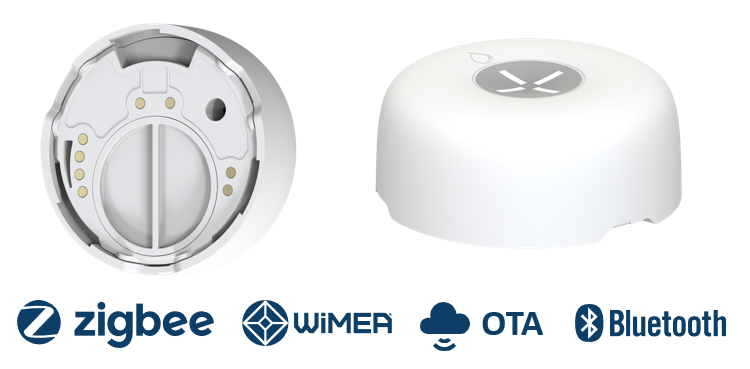

WaterSensor+ är en trådlös sensor som detekterar närvaron av vatten. Sensorn mäter också temperatur och luftfuktighet och kan varna vid risk för frost. Om vatten upptäcks skickar sensorn signaler till Linkbox+ som automatiskt stänger av vattentillförseln. Ett ljus- och ljudlarmutlöses både på sensorn och på Linkbox+. Dessutom meddelas användare i Abralife-appen. Den trådlösa vattensensorn är liten och kan placeras fritt där risken för läckage är störst eller där temperatur och luftfuktighet önskas. Det medföljande batteriet har en livslängd på >5 år.

Watersensor+ kan också placeras i ett monteringsfäste eller en docka för dold kabeldragning. Fästena gör det möjligt att ansluta extern strömförsörjning samt sensortejp för ytterligare täckningsområde.



Se installations- och användarhandboken för Waterguard+ för installations- och användningsinformation



WaterSensor + stöder WiMEA, Zigbee och Bluetooth, samt trådlösa programuppdateringar.



Köp WaterSensor+ i vår webbutik, Abra Shop.

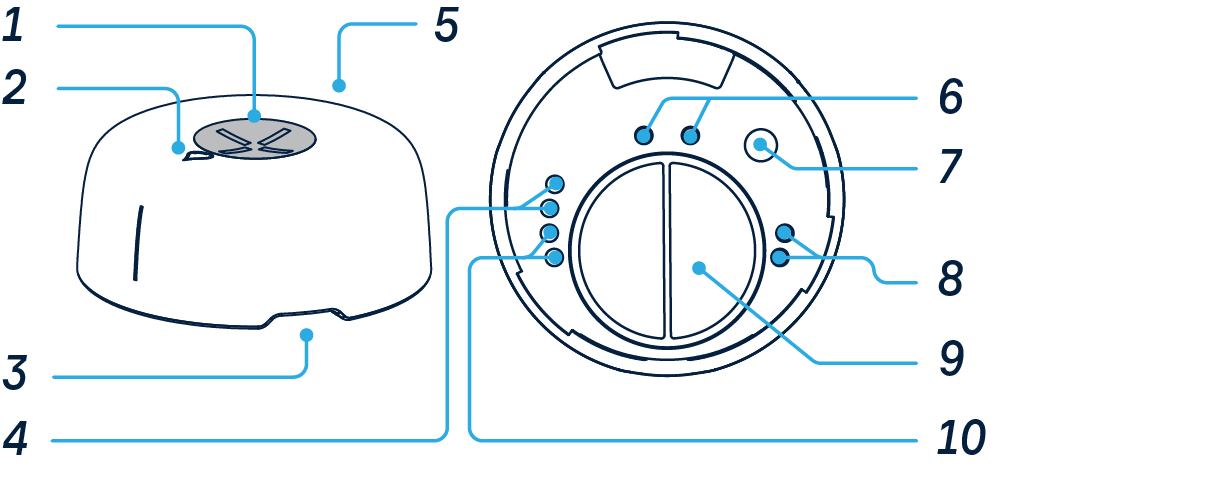

Funktionella element



Vattensensor - Descriptive@4x.png

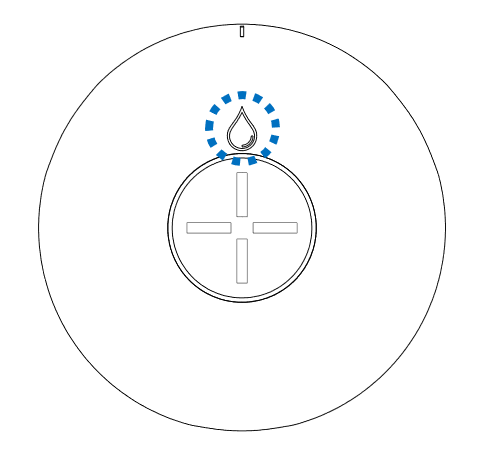

LED-indikator





  1. Knapp för interaktion med WaterSensor+ (inställning av larm, anslutning till Linkbox+, etc.)

  2. LED-indikator för enhetsstatus och vattendetekteringsstatus

  3. Öppning för vattenförsörjning till sensorpunkter för vattendetektering

  4. Sensorpunkter för detektering av externt fäste för anslutning av ström och sensorband

  5. Summer för lydsignaler
  6. Extern kontaktpunkt för strömförsörjning (5V DC)
  7. Öppning för mätning av yttertemperatur och för sensortejp

  8. Sensorpunkter for vanndeteksjon #1

  9. CR2477 batterilock
  10. Sensorpunkter for vanndeteksjon #2

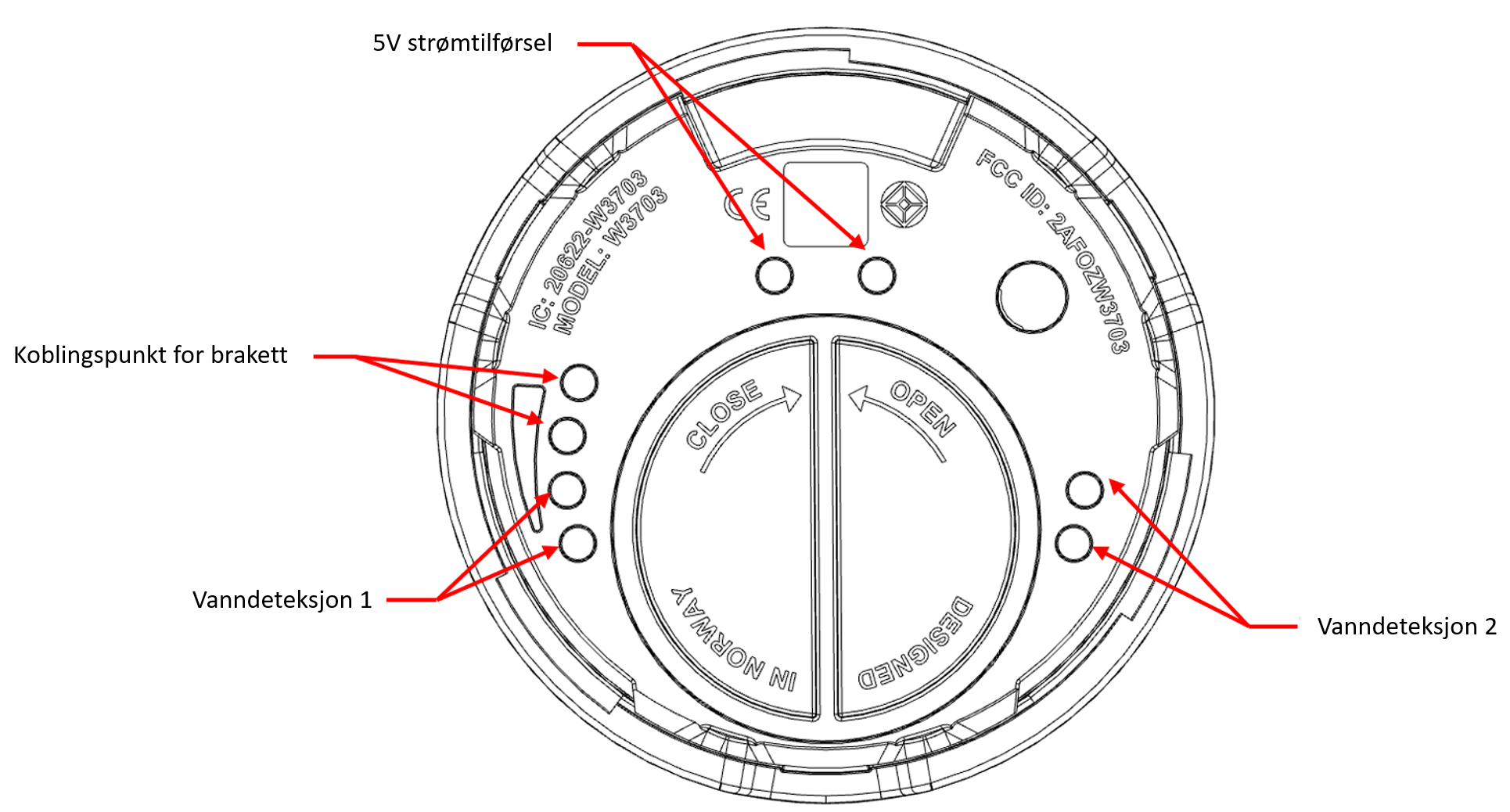

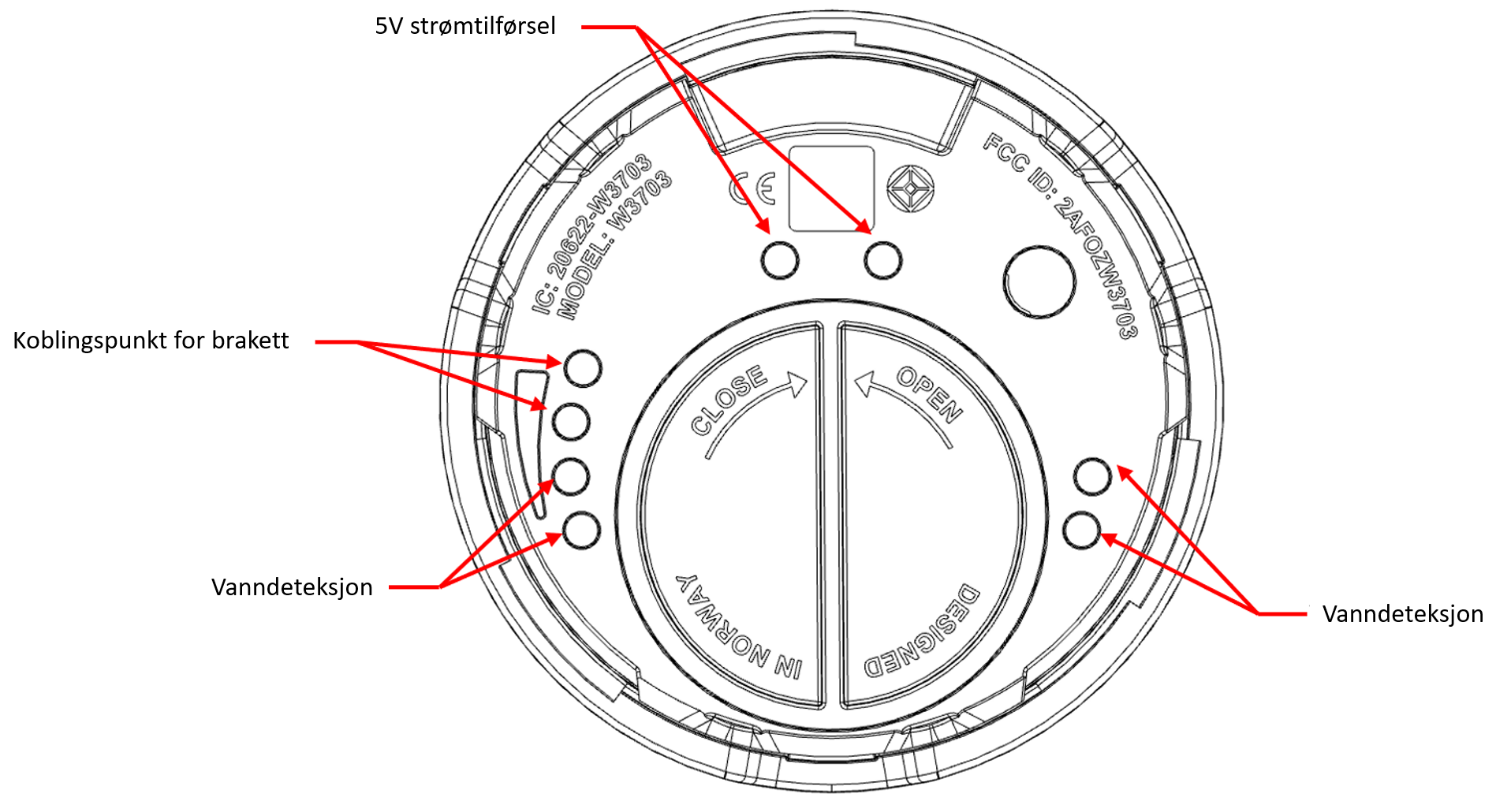

Anslutningar

INGÅNG/UTGÅNG SKRIV KONTAKT
1x2 Kontaktpunkter +/- (för WaterSensor+ Fäste nätadapter 5V DC) 1 av gullbelagte kontaktpunkter

1x2 sensorpunkter för extern fästdetektering för ström- och sensorbandanslutning

 1 av gullbelagte kontaktpunkter

2x2 Sensorpunkterfor vanndeteksjon #2

 2 av gullbelagte kontaktpunkter








Funktionalitet

WaterSensor+ är en trådlös vattensensor som kommunicerar med Linkbox+ via WiMEA, ett egenutvecklat trådlöst protokoll utvecklat av för säkerhetskritisk kommunikation mellan Linkbox+ och sensorer utvecklade av Abra.



Detektering av vatten: WaterSensor+ kan upptäcka även små mängder vatten och utlösa ett larm på Link. Denna funktion är avgörande för att förhindra vattenskador i ditt hem genom att ge tidig varning om läckage från rör, apparater eller andra källor.



Temperaturmätning: WaterSensor+ mäter kontinuerligt omgivningstemperaturen. Detta hjälper dig att hålla koll på temperaturförhållandena i ditt hem och gör det möjligt att upptäcka risken för frostskador på vattenledningar och andra installationer.



Mätning av relativ luftfuktighet (RH): WaterSensor+ mäter den relativa luftfuktigheten (RH) där enheten är placerad. Detta är användbart för att övervaka luftfuktigheten i ditt hem. Genom att hålla koll på luftfuktigheten kan du identifiera och åtgärda potentiella fuktrelaterade problem innan de eskalerar.



Sensorer

Fuktregistrering

0-100% (+/- 2%)
Temperatur

–10 till 70 °C (+/- 0,2 °C)
Vannsensorer

2 av gullbelagte sensorpunkter





Operativsystem



Asset 146@3x.png



WaterSensor+ kör operativsystemet AbraOS, ett egenutvecklat realtidsoperativsystem (RTOS) som körs i realtid. AbraOS-operativsystemet är utformat för användning i säkerhetskritiska funktioner och för att vara immun mot virus och cyberattacker, vilket ger ett extra lager av säkerhet för ditt smarta hem.

Abra OS uppdaterar automatiskt over-the-air (OTA) om WaterSensor+ är ansluten till Linkbox+ via WiMEA eller från mobiltelefon via Bluetooth. Detta säkerställer att den senaste versionen av operativsystemet alltid är installerad och att du alltid har tillgång till de senaste funktionerna och säkerhetsförbättringarna. Uppdateringsprocessen tar bara några minuter och slutförs ibland när kritiska funktioner inte används.



Abralife mobilapp

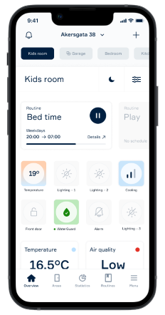

Abralife-appen gör det möjligt för boende att ställa in, övervaka och styra sitt hem. Med appen kan du bland annat läsa av temperatur och luftfuktighet, öppna och stänga av vattentillförseln, samt få pushnotiser vid utlöst larm eller andra felsituationer – oavsett var du befinner dig.

Abralife-appen visar anslutningsstatus, larmstatus, temperatur och luftfuktighet för WaterSensor+.

Abralife-appen är tillgänglig för Android i Google Play och för iOS i App Store.




 Apple makes changes to the App Store – Digitopoly
Get it on Google Play Badge - PNG and Vector - Logo Download





Kompatibilitet och extrautrustning

WaterSensor+ är kompatibel med både Linkbox+ 4G och Linkbox+ WiFi



Valfri

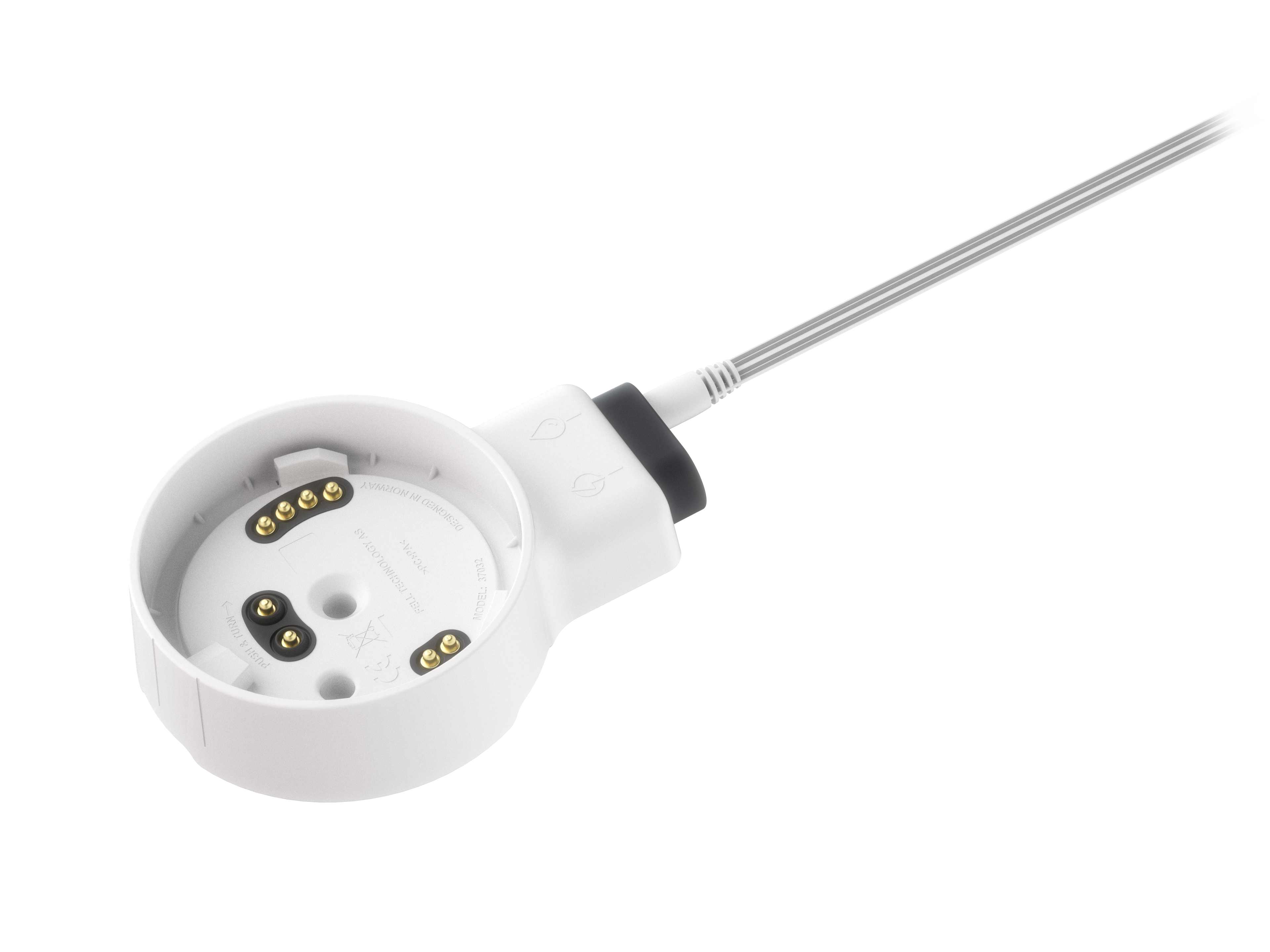

WS DOCKING PERSPECTIVE - WITH SENSOR TAPE.png

  • WaterSensor+ Cover
    BILDE OG LINK





Kommunikation

WaterSensor+ stöder följande kommunikationsprotokoll:



WiMEA 915 MHz FCC (US/CAN), 868 MHz RÖD (EU)
Blåtand

2,4 GHz
Zigbee

2,4 GHz

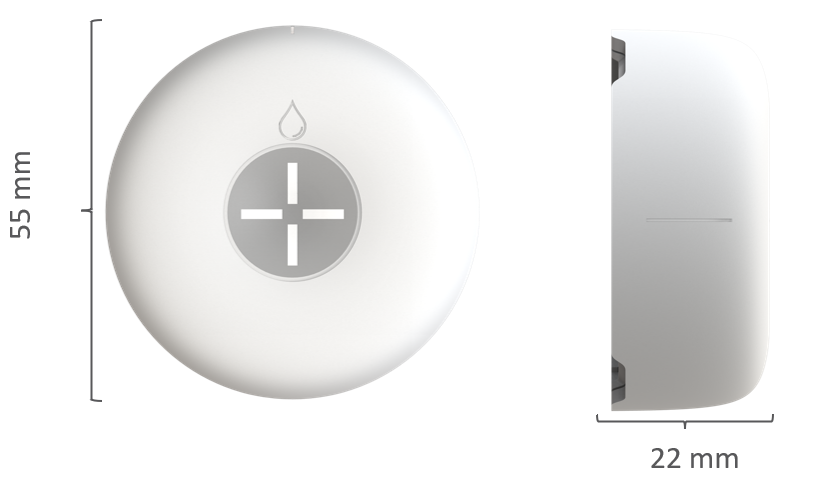

Mått

Den kompakta designen på Linkbox+ gör produkten enkel att installera och integrera i ditt hem.



PRODUKT HxBxD (mm) Vikt(g)
WaterSensor+ Ø55 x 22 mm 40 g






Färger

WaterSensor+ kommer i en neutral vit färg, vilket gör produkten estetiskt tilltalande och lätt att blanda med din heminredning.



Strömkälla

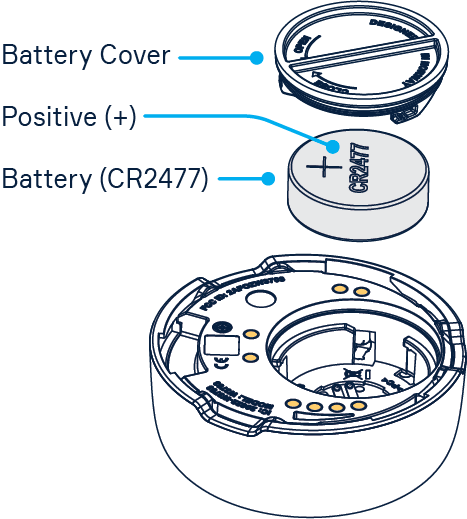

WaterSensor+ använder ett CR3 2477V-batteri.

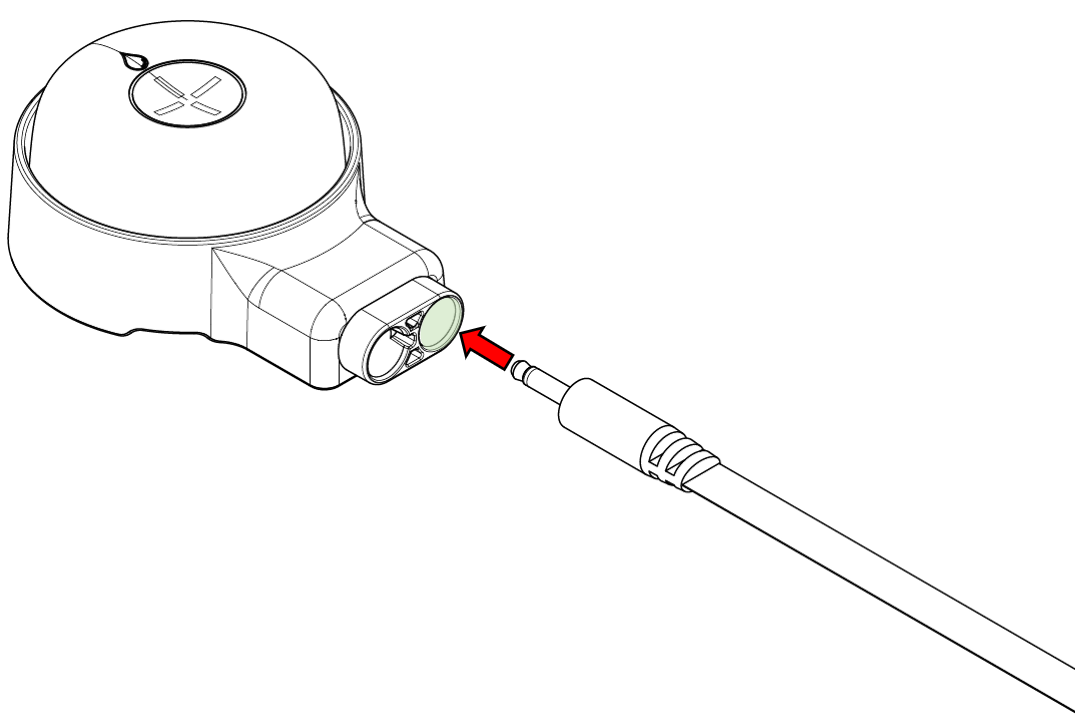

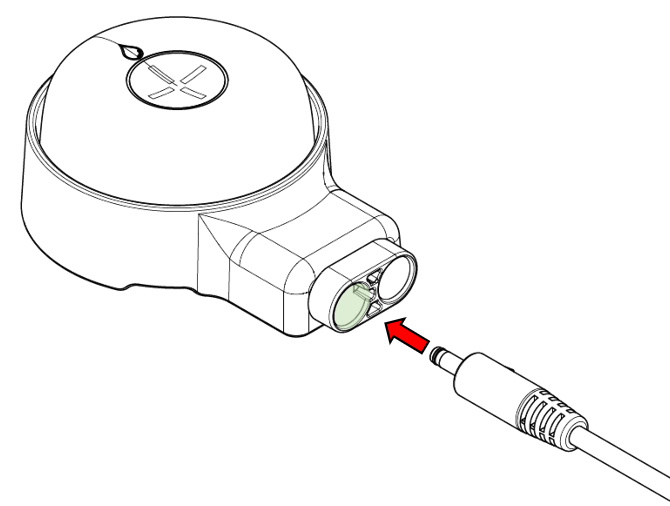

Om WaterSensor+ är monterad i WaterSensor+ Brag kan en 5 V DC-strömadapter också användas för permanent strömanslutning.



Installation

Riktlinjer för att välja den optimala platsen



WaterSensor+ kan monteras på väggen med medföljande fästen. Alternativt kan produkten ligga platt på en lämplig yta utan användning av fästen.

  • Minska störningar: Håll WaterSensor+ borta från elektroniska enheter som kan störa signaler, till exempel mikrovågsugnar eller trådlösa telefoner. Vi rekommenderar > 1 m avstånd till nämnda eller liknande utrustning som sänder eller tar emot högfrekventa radiosignaler.

  • Kontrollera signalstyrkan: Leta efter platser med god mobilsignalstyrka för att säkerställa tillförlitlig 4G-anslutning.



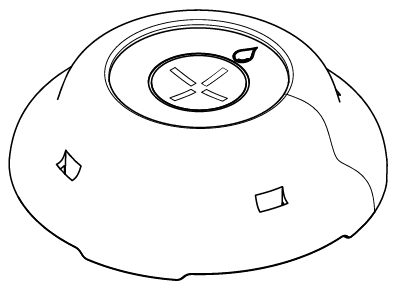

WaterSensor+ fristående installation

Placera WaterSensor+ på platser där det finns risk för vattenläckage.

Detta är vanligtvis bakom en tvättmaskin, i köksskåp eller bakom en diskmaskin.

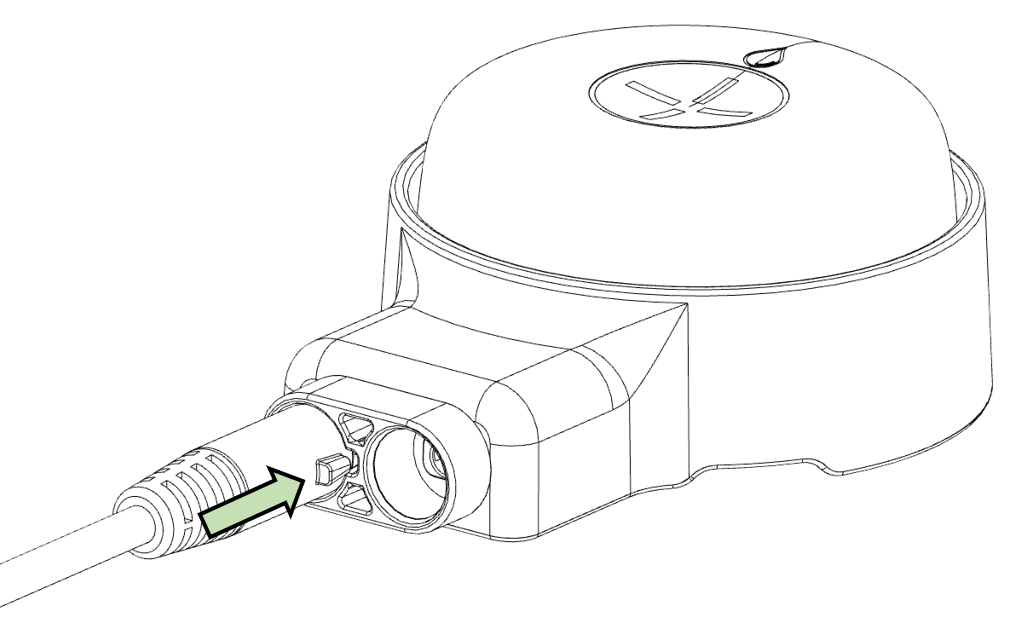

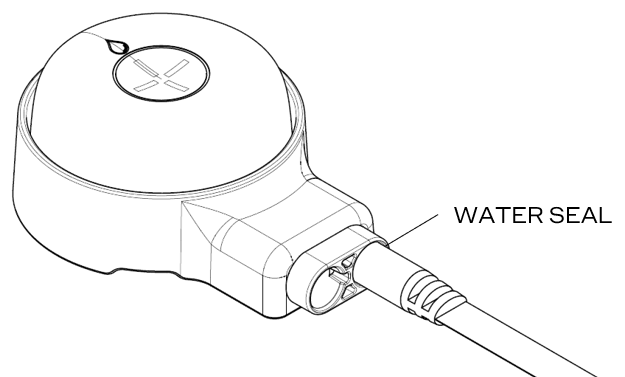

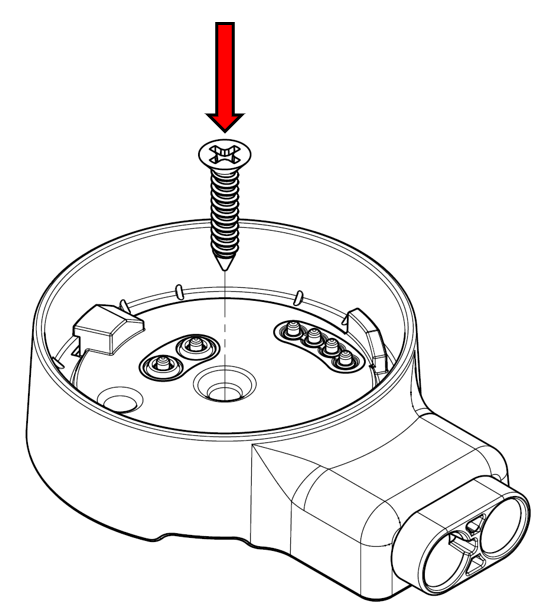

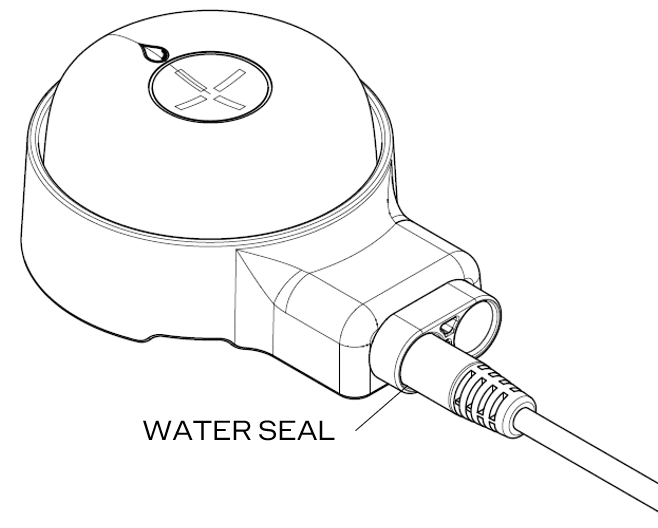

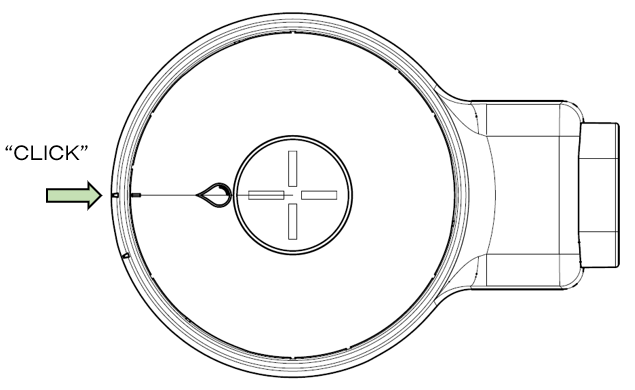

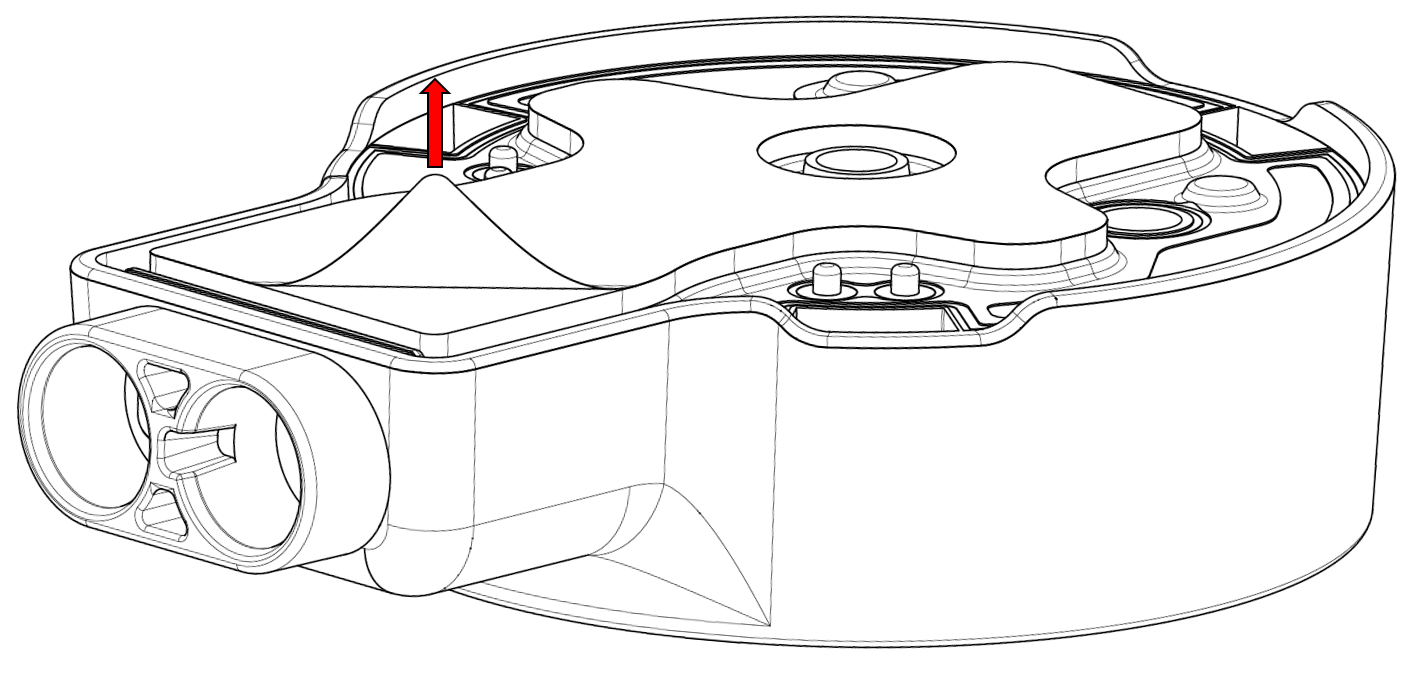

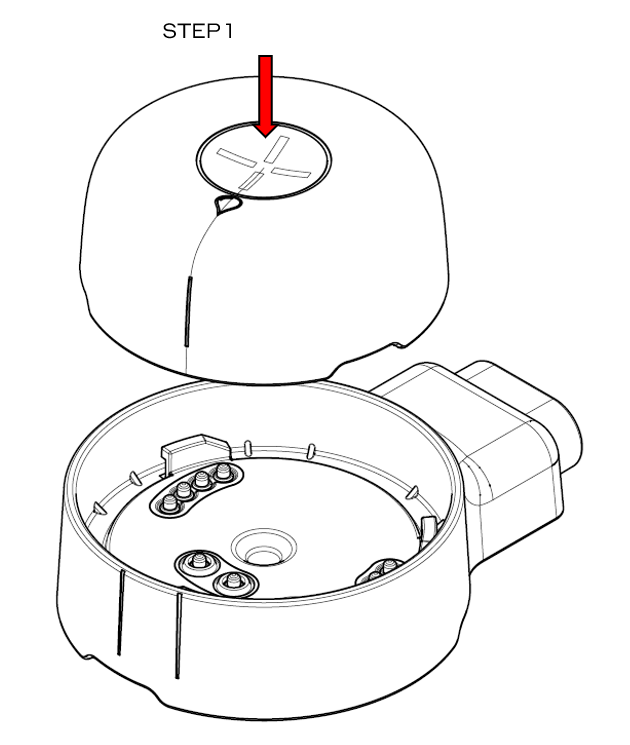

Installation av vattensensor med WaterSensor+ fäste

Se installationsguiden i produkthandboken för WaterSensor+ Bracket för en detaljerad beskrivning av installationen, samt i den allmänna installations- och användarhandboken för Waterguard+.

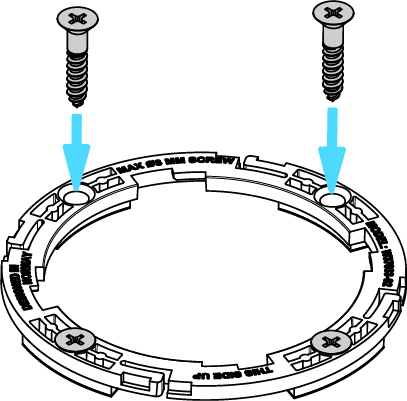

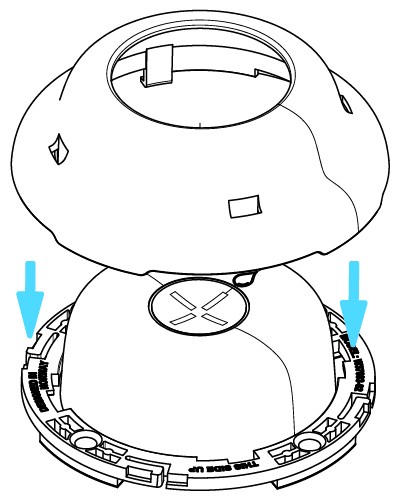

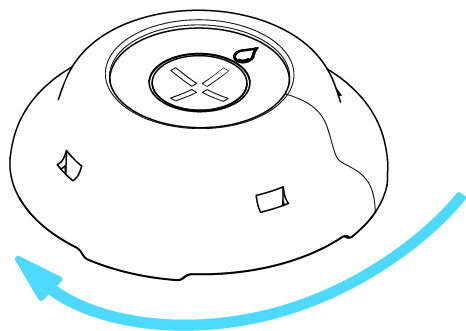

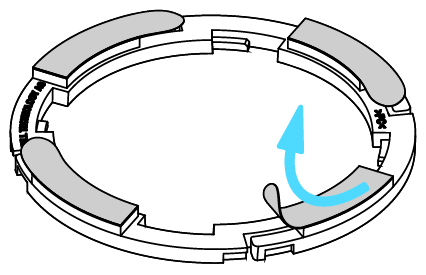

Installation av vattensensor med WaterSensor+ Cover

Se installasjonsveiledning i produktmanualen til WaterSensor+ Cover for detaljert beskrivelse av installasjonen, samt i den generelle installasjons- og brukermanualen til Waterguard+.



Oppsett og konfigurasjon

Oppsett av WaterSensor+ er enkelt med Abralife mobilappen, som tilbyr en trinnvis veiledning for konfigurasjon.





Bruk av produktet

Paring av enhet mot WaterSensor+

Klikk her for veiledning om hvordan legge til enheter via Abralife-appen.



For tilkobling av trådløse enheter ved bruk av knappen på fremsiden av på Linkbox+, følg prosedyren nedenfor, eller som beskrevet i denne artikkelen.

OBS!

  • Linkbox+ må være tilkoblet strøm før prosedyren under gjennomføres.
  • Signalstyrken er ofte svakere under sammenkobling enn i normal drift. Det anbefales derfor at trådløse enheter er i nærheten av Linkbox+ under tilkobling (før de utplasseres i boligen).

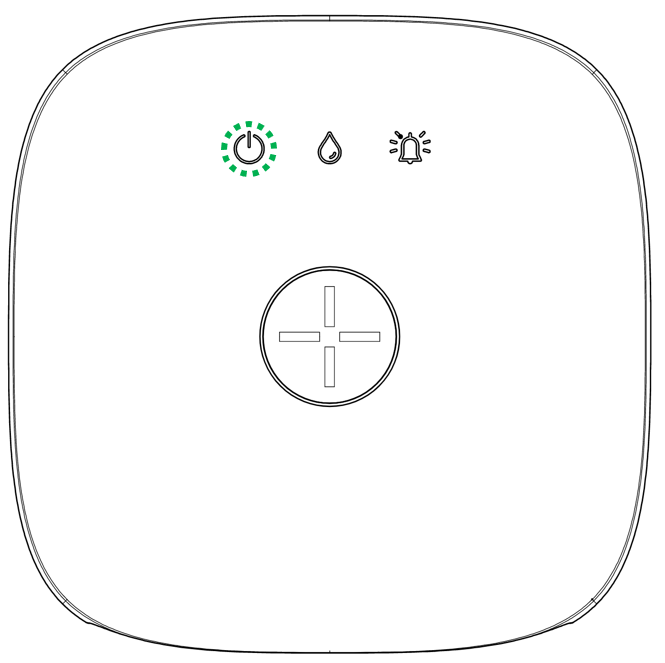

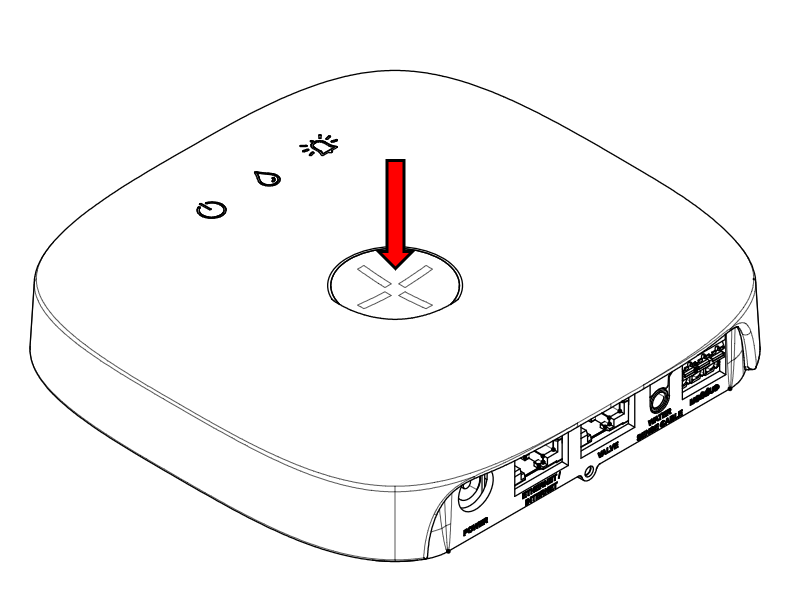

  1. Trykk kort (<1 sekund) på Linkbox+ knappen for å aktivere tilkoblingsmodus. Tilkoblingsmodus indikeres ved at statussymbolet på Linkbox+ pulserer med BLÅTT lys.



  2. Aktiver tilkoblingsmodus på den trådløse enheten som skal kobles til Linkbox+. Følg anvisninger i Abralife-appen eller produsentens anvisninger. Dersom du er usikker på om enheten er støttet av Abra, anbefaler vi å følge veiledningen for bruk av Abralife-appen.

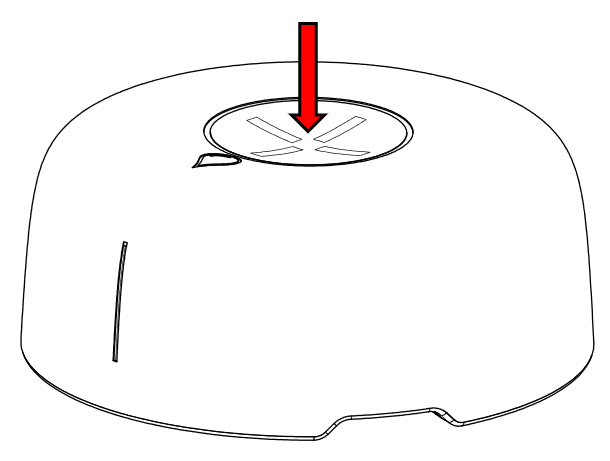

    Trykk og hold knappen på den WaterSensor+ i > 1 sekund for å starte automatisk tilkobling til Linkbox+ . Dråpesymbolet til sensoren blinker hurtig BLÅTT. Enhetene vil nå koble seg sammen.


3. Vellykket sammenkobling indikeres med 3x lydsignal og 3x GRØNNE blink i statuslampen. Gjenta prosedyren for hver nye enhet som skal kobles opp.






Funksjonstest



NB! Ikke påfør større vannmengder til sensoren når den holdes opp-ned. Forseglingsmekanismen krever at sensorprobene peker nedover.

  1. Åpne en vannkran og la vannet renne (f.eks. kjøkkenvasken)
  2. Med en våt klut e.l. fuktes sensorpunktene på den trådløse sensoren:
    1. Dersom sensoren er montert i en brakett med sensorteip, fuktes en av sensorpunktene på den tilkoblede Sensor Tapen.
    2. Dersom sensoren er montert i en brakett uten sensorteip, fuktes ett av de to parene med sensorprober på baksiden av braketten
    3. Dersom sensoren er plassert løst uten brakett, fuktes ett av de to parene med sensorprober på undersiden av sensoren (se bilde under)
  3. Påse at:
    1. Ventilen(e ) lukkes automatisk
    2. Vannet slutter å renne
    3. Linkbox+ sender ut lydsignal
    4. Vanndråpesymbolet på Linkbox+ lyser rødt
    5. Den gjeldende trådløse sensoren sender ut lydsignal
    6. Vanndråpesymbolet på den gjeldende trådløse sensoren blinker rødt
    7. Bruker mottar push-varsling på mobiltelefonen (fra Abralife appen)
  4. Trykk kort på Linkbox+ knappen (<1 sekund) for å dempe alarmsignalet
  5. Tørk forsiktig av sensorpunktet. Forsikre deg om at det er helt tørt
  6. Trykk og hold knappen på Linkbox+ for å resette systemet og åpne ventilen(e )
  7. Påse at:
    1. Ventilen(e )åpnes automatisk
    2. Vannet begynner å renne
    3. Lydsignalet fra Linkbox+ og den gjeldende trådløse sensoren stopper
    4. Vanndråpesymbolet på Linkbox+ og den gjeldende trådløse sensoren lyser grønt
    5. Bruker mottar push-varsling på mobiltelefonen (fra Abralife appen)
  8. Gjenta testen for hver installerte trådløse sensor



Varslinger, indikasjoner og signaler

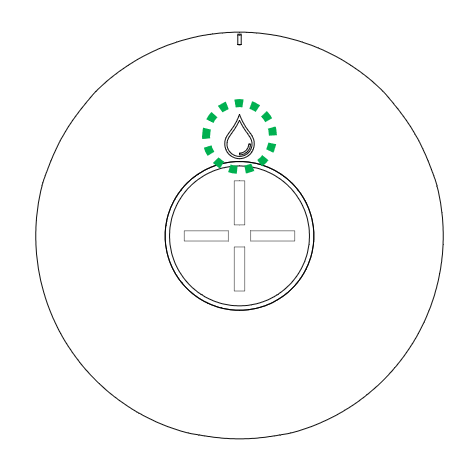

Lyssignalene i symbolene på WaterSensor+ viser enhetens tilstand eller rapporterer om hendelser som blant annet tilkoblingsstatus og alarmer, i kombinasjon med lydsignaler.







Listen nedenfor angir de viktigste statusene angitt av Linkbox+ og hva disse betyr.



Lys Lyd Status Informasjon


Grønt, blinkende lys - Alt OK Ingen vannlekkasje detektert
Tre grønne blink 3x lange pip Tilkobling til trådløs enhet vellykket Enheten er nå en del av systemet
Gult dobbeltblink 2x korte pip Tilkobling til trådløs enhet mislykket Forsøk å koble til på nytt. Sørg for at enheten er i nærheten av Linkbox+
Rødt pulserende Kontinuerlig piping Vannlekkasje, alarm aktivert Umiddelbar handling nødvendig





Tilstander og moduser

WaterSensor+ har følgende tilstander og moduser:

  • Normalmodus - ingen vannalarm
  • Vannlekkasje detektert, alarm går



Innstillinger

Innstillinger kan tilpasses gjennom Abralife mobilappen, slik at du kan skreddersy enheten etter dine behov.



Tekniske spesifikasjoner

Generelt - WaterSensor+

IP grad IP44
Motstand mot støt IK06
Brannsikringsgrad IEC 60950 1&22, CE-UL94
Input til strømadapter 100-240 V AC / 50/60 Hz, 0.6 A max.
Batteri CR2477 knappecellebatteri
Strømtilførsel 5V DC (ved bruk av strømadapter)
Driftstemperatur

0°C til 40 °C (40 to 104 °F)
Relativ luftfuktighet

0% - 100% (ikke-kondenserende)
Materialgodkjenning

RoHS (2002/95/EC)
REACH
Produktgodkjenning

CE/RED, FCC Part 15, Zigbee
Farge

Hvit







For din sikkerhet

WaterSensor+ er designet med sikkerhet i fokus og benytter 5V DC strømtilførsel. På tross av den lave spenningen, ber vi om at du tar hensyn til farene ved elektriske produkter og forholder deg til instruksjonene nedenfor.



  • Systemet må kun brukes i god tilstand og ihht. installasjons- og bruksinstruksjoner i denne manualen.
  • Abra påtar seg ingen ansvar for skader forårsaket av manglende overholdelse av anvisningene.
  • Originale komponenter, tilbehør og reservedeler må brukes for riktig og sikker drift av systemet. feil bruk eller uoriginale komponenter kan medføre reduksjon eller terminering av produktets garantibestemmelser.
  • Systemet må kun installeres i et tørt og frostfritt miljø.
  • Systemet er bygget på et 24 volts lavspenningssystem. Dette gir trygghet for brukerne av systemet og det kreves ikke en autorisert elektriker for installasjon.
  • Unngå fare eller redusert funksjonalitet ved å sjekke kabler for skader. Synlige skadede kabler må byttes ut. Ta kontakt for utbytte.

Krav knyttet til strømnett og systemets omgivelser

  • Systemet krever 220-240V AC strømtilførsel
  • Linkbox+ og systemets strømadaptere er kun ment for innendørs og tørre omgivelser.
  • Koblingspunkter må ikke sprayes direkte eller indirekte med vann eller andre midler ved rengjøring



Vedlikehold, rengjøring og transport

Vedlikehold

Produktet krever ikke løpende vedlikehold, med unntak av rengjøring. Se avsnittet nedenfor.



Rengjøring

For å rengjøre Linkbox+ kan du tørke den med en myk klut fuktet med mildt vaskemiddel. Unngå å bruke slipende rengjøringsmidler eller kjemiske løsningsmidler som inneholder olje eller alkohol, da dette kan misfarge plasten. Bruk en annen myk, tørr klut for å tørke den tørr.



Transport

Linkbox+ bør alltid transporteres i sin originale emballasje. Hvis emballasjen skulle falle eller bli påvirket på annen måte, bør en visuell inspeksjon utføres for å bekrefte mulig skade på produtet.



Lagring

For å bevare emballasjen og innholdet anbefaler vi lagring på et temperert, tørt og godt ventilert område. Relativ luftfuktighet bør ikke overstige 80%, og det bør ikke være tilstedeværende etsende gasser. Lagrings- eller transportmiljø må aldri overskride grensene som er oppgitt i tekniske spesifikasjoner for Linkbox+.



Avhending

Elektronisk utstyr som Linkbox+ skal ikke kastes i husholdningsavfall, som indikert av avfallsbeholderen på baksiden av produktet. Ødelagte enheter kan avhendes for gjenvinning på avfallsstasjoner i ditt nærområde. Følg lokale regler for riktig og miljøvennlig avhending.

Hvis det gamle elektroniske utstyret inneholder personlig data, er du ansvarlig for å slette det selv før du returnerer det. Gjenstanden skal leveres for gjenvinning i samsvar med lokale miljøforskrifter for avfallshåndtering. Ved å skille en merket gjenstand fra husholdningsavfall, vil du bidra til å redusere volumet av avfall som sendes til forbrenningsanlegg eller deponi og minimere eventuelle potensielt negative påvirkninger på menneskers helse og miljøet.







Feilsøking

Løsninger på vanlige problemer eller feil

Brukermanualen gir detaljerte løsninger på vanlige problemer du kan støte på.



Gjenoppretting av fabrikksinnstillinger

Trykk en pinne inn i RESET-pinnehullet på baksiden av Linkbox+ og trykk på reset-knappen samtidig som du holder nede hovedknappen på Linkbox+ i 10 sekunder.



Fjerne enhet fra Abralife-appen

Å fjerne enheten fra Abralife-appen er en enkel prosess og kan gjøres i noen få steg:

Fra hjemskjermen, trykk Meny --> Bolig --> Sentralenheter (Linkbox+) --> Velg den Linkbox+ som skal fjernes --> Trykk på søppelkasse-symbolet oppe til venstre og bekreft.





Sertifiseringer

Erklæring om samsvar for Linkbox+ for CE-merking og salg i EU/EØS

Modellnummer: W3703
Produktnavn: Waterguard+ WaterSensor
Markedsført som: Waterguard+ WaterSensor

Waterguard+ WaterSensor er utviklet av søsterselskapet til Abra, Fell Technology AS, som har erklært under sitt eneansvar at produktet nevnt ovenfor er i samsvar med de grunnleggende kravene i følgende direktiver fra EU:

  • Radio Equipment Directive (RED) – 2014/53/EU
  • Low Voltage Directive – 2014/35/EU
  • RoHS Directive – 2011/65/EU, EU 2015/863

Harmoniserte standarder og normative dokumenter

Følgende harmoniserte standarder og normative dokumenter er de som produktets samsvar er erklært for, og ved spesifikk referanse til de grunnleggende kravene i de refererte direktivene:



Helse & Sikkerhet (Artikkel 3.1(a) av RED):

  • EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013
  • EN 62368-1: 2014/A11:2017
  • EN 62311: 2008

EMC (Artikkel 3.1(b) av RED):

  • EN 301 489-1 v2.2.0
  • EN 301 489-17 v3.2.0
  • EN 55032:2015 + AC:2016
  • EN 55024:2010
  • EN 61000-3-2:2014
  • EN 61000-3-3:2013

Spektrum (Artikkel 3.2 av RED):

  • EN 300 328 v2.1.1
  • EN 301 893 v2.1.1

RoHS Directive, 2011/65/EU:

  • EN 50581:2012



Erklæring om samsvar for WaterSensor+ for FCC/IC- merking og salg i USA og Canada

This device complies with FCC RF radiation exposure limits set forth for an uncontrolled environment. The antenna used for this transmitter must be installed to provide a separation distance of at least 20 cm from all persons and must not be co located or operating in conjunction with any other
antenna or transmitter.


Radiation Exposure Statement
This equipment complies with IC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with a minimum distance of 20 cm between the radiator and your body.


This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.


Déclaration d'exposition aux radiations: Déclaration d'exposition aux radiations: Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un environnement non contrôlé. Cet
équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.


Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.





Typegodkjenning - Sintef TG

WaterSensor+ inngår i typegodkjenning for bruk med Waterguard ventiler og tilbehør. Produktet er testet sammen med sensorer for lekkasjedeteksjon og ventiler for vannstenging, og godkjent ihht. SINTEF TG 20834.








Garanti og service

WaterSensor+ og tilbehøret er fri for materielle defekter og er designet i samsvar med lover og forskrifter for forbrukerbeskyttelse i det landet hvor produktet kjøpes. All riktig installert Linkbox+ maskinvare er dekket av vår begrensede garanti på 5 år*.

Dersom din WaterSensor+ trenger reparasjon innenfor garantiperioden, vennligst kontakt Abra kundesupport. Ytterligere informasjon finner du på https://support.abralife.com/

*Noen land og/eller registrerte produkter kan ha utvidede garantier."



Ved å registrere din Linkbox+ og tilhørende WaterSensor+ i Abralife-appen får du som kunde 10 års utvidet garanti på produktet. Garantien starter fra kjøpstidspunktet eller tidspunktet for overtakelse av systemet dersom levert i nybygg.

For å registrere Linkbox+; skann QR-koden på fremsiden av Linkbox+ og følg linken. Dette vil ta deg direkte til nedlasting og installasjon av Abralife-appen, samt oppsett, registrering og konfigurasjon av Linkbox+ i ditt hjem.

Asset 147@3x.png

For spørsmål knyttet til bruk av systemet eller behov for service, se Abralife kundesupport, skriv til oss på support@abralife.com eller ring kundesupport på +47 23 96 02 51.







Ofte Stilte Spørsmål (FAQs)

Hva betyr det når Enhetsstatus-LED blinker grønt?

Dette indikerer at alt er i orden med WaterSensor+.

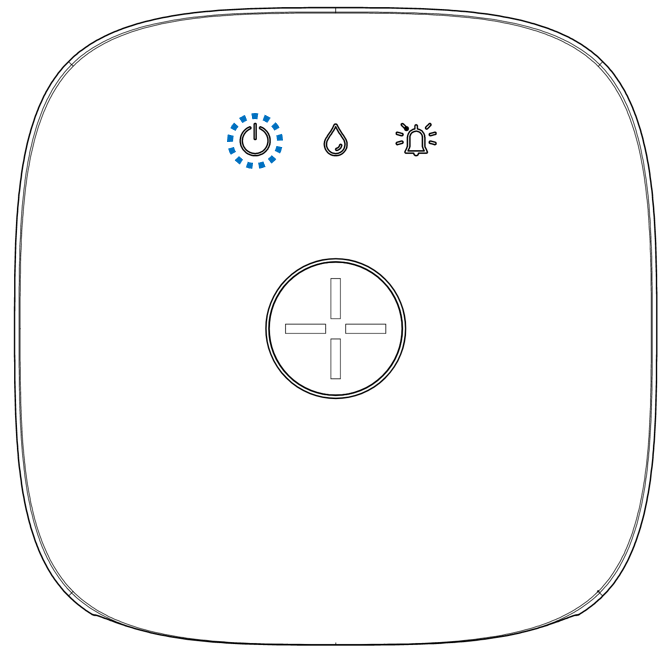

Hvorfor pulserer Enhetsstatus-LED i grønt?

Enhetsstatus-LED pulserer når Linkbox+ er strømtilkoblet, men mangler tilkobling til Abra Cloud. Sjekk internettforbindelsen.



Hva gjør jeg hvis jeg får en vannlekkasjealarm?

Vannsikring-LED vil blinke rødt. Sjekk appen for å identifisere hvilken sensor som har utløst alarmen. Avstill alarm ved å trykke på enten WaterSensor+ eller Linkbox+





Juridisk informasjon

Merkevarer

Abra er et registerert varemerke hos Fell Technology AS.

Apple og Apple-logoen er varemerker for Apple Inc., registrert i USA og andre land.

Google Play og Google Play-logoen er varemerker for Google LLC.



Lisensrettigheter og begrensninger

INGEN RETTIGHETER ELLER LISENSER, VERKEN UTTRYKKELIGE ELLER UNDERFORSTÅTTE, GIS FOR Å BRUKE TREDJEPARTSENHETER I KOMBINASJON MED DISSE PRODUKTENE I ET TRÅD- ELLER TRÅDLØST NETTVERK, ELLER FOR Å BRUKE TREDJEPARTSTJENESTER TIL Å FÅ TILGANG TIL, OVERVÅKE ELLER KONTROLLERE DISSE PRODUKTENE I ET TRÅD- ELLER TRÅDLØST NETTVERK VIA INTERNETT ELLER ET ANNEN NETT.



Produsent



Fell Technology AS

Bragernes Torg 2

3017 Drammen

Norge



www.felltech.no





Relaterade artiklar

Kommentarer

0 kommentarer

logga in för att lämna en kommentar.
