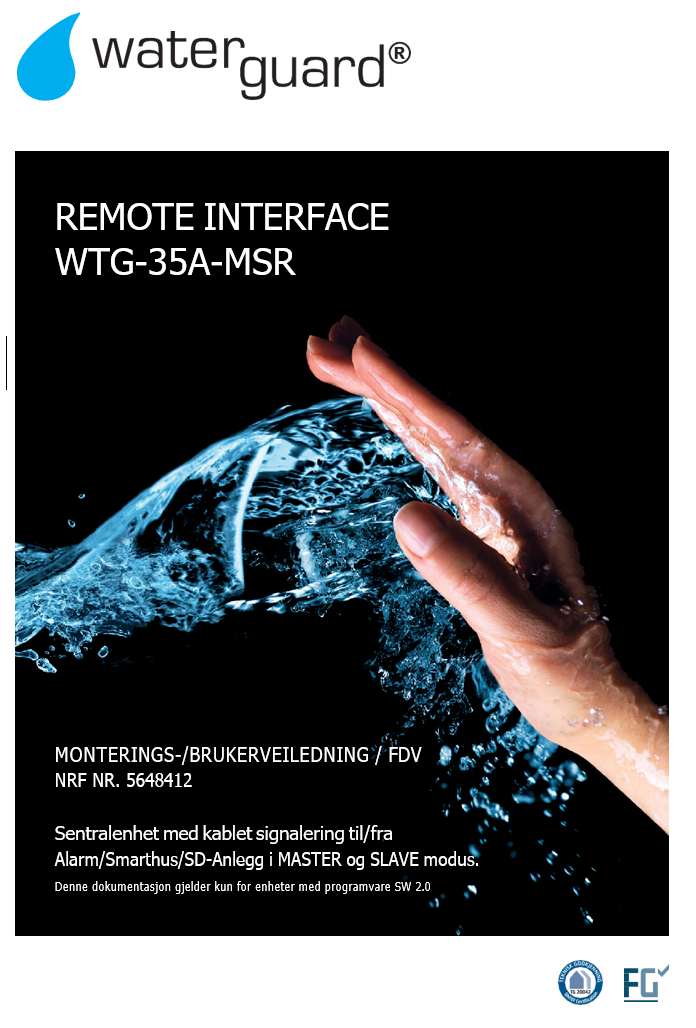

Installations- og brugervejledning REMOTE INTERFACE WTG35A

FJERNBETJENT GRÆNSEFLADE

KONFIGURERES AF INSTALLATØREN TIL 3 FORSKELLIGE TILSTANDE (LEVERES I MASTERTILSTAND):

Central enhed med kablet signalering til/fra Alarm/Smarthouse/SD-System i MASTER- og SLAVE-tilstand.

MASTER, SLAVE ELLER REPEATER (SIGNALET GENTAGES), KONFIGURERES TILSTANDEN PÅ FØLGENDE MÅDE:

1. Hold kontakten på enheden nede.
2. Tilslut strøm til enheden.
3. Fortsæt med at holde kontakten nede i 20 sekunder.
4. Efter 20 sekunder vil lydgiveren afgive følgende sekvens: 1 bip - 2 bip - 3 bip og gentager derefter denne sekvens, hvis kontakten stadig holdes nede.

Hvis kontakten slippes efter 1 bip, vil enheden være MASTER.

Hvis kontakten slippes efter 2 bip, vil enheden være SLAVE

Hvis kontakten slippes efter 3 bip, vil enheden være REPEATER (signalet gentages)

MASTER:

WTG-35A-MSR i MASTER-tilstand er en central enhed og kan have følgende komponenter tilsluttet:

WTG-36C ventilstyring(er), WTG-27B trådløse sensorer og WTG-35A-MSR konfigureret til SLAVE- eller REPEATER-tilstand.

SLAVE:

WTG-35A-MSR i SLAVE-tilstand kan signaleres til centralenheden WTG-38A (og WTG-35A-MSR i MASTER-tilstand).

Denne opsætning bruges i et system, hvor WTG-38A bruges, og hvis du vil have kablede signaler fra Watergard til et Alarm/Smarthouse/SD-system.

Det er kun sammen med WTG-38A (og WTG-35A- MSR i MASTER-tilstand), at de kablede indgange/udgange er effektive! I denne opsætning skal alle komponenter signaleres til centralenheden.

REPEATER:

WTG-35-MSR vil i REPEATER-tilstand fungere som en repeater for Waterguard-radiosignalet, Hvis du ønsker en længere rækkevidde for radiosignalerne i et Waterguard-system, placeres WTG-35A-MSR halvvejs mellem den centrale enhed i et Waterguard-system og den yderste enhed. WTG-35A-MSR vil nu gentage alle radiosignaler fra det system, den er registreret i. Når den gentager et radiosignal, skifter det grønne lys i kontakten til røde blink.

I REPEATER-tilstand fungerer WTG-35A-MSR med alle Waterguards trådløse centralenheder.

MEDDELELSE I MASTER-TILSTAND:

WTG-36C og WTG-27B signaleres til WTG-35A-MRS i MASTER-tilstand på følgende måde:

På WTG-35A-MSR trykkes og holdes trykknappen på forsiden nede, indtil der høres to signaler fra lydgiveren i enheden. På ventilstyringen WTG36C holdes reset-knappen nede, indtil der høres to signaler. Enhederne vil nu være forbundet med hinanden, og begge enheder vil afgive en bekræftelseslyd. Dette indikerer en vellykket indskrivning.

Umiddelbart efter bekræftelseslyden, der indikerer en vellykket registrering af en komponent, høres et antal bip. Dette indikerer, hvilket ID-nummer komponenten er tilmeldt som. I tilfælde af lækagealarmer og tekniske alarmer gengives disse bip i lydgiveren for at angive, hvilken sensor/ventilstyring der har udløst alarmen.

FOR AT TILMELDE TRÅDLØSE SENSORER WTG-27B:

Sæt batterier i sensoren, og tryk på kontakten øverst på printkortet.

På fjernbetjeningen WTG-35A-MSR skal du trykke på trykknappen på forsiden og holde den nede, indtil du hører to signaler. På sensoren vil en grøn LED blinke hurtigt, og fjernbetjeningen WTG-35A-MASTER vil afgive en bekræftelseslyd. Dette indikerer en vellykket registrering.

Identifikation af sensorer:

Centralenheden WTG-35A-MSR i MASTER-tilstand vil huske enhederne i den rækkefølge, de er tilmeldt. Det betyder, at i tilfælde af en alarm vil centralenheden angive, hvilken enhed der udløste alarmen, ved at vise antallet af bip svarende til den rækkefølge, de blev rapporteret i.

Hvis flere enheder udløser en alarm, vil den, der sidst udløste en alarm, være den, som centralenheden indstiller alarmen fra.

Hvis en enhed rapporteres flere gange, tildeles enheden et nyt ID-nummer i centralenheden.

Hvis du har rapporteret enheder mange gange til en central enhed, vil antallet af bip være mange. Hvis man vil rydde op i dette, er det muligt at slette den givne ID-sekvens for at sætte den op igen fra nr. 1 osv.

Dette gøres på følgende måde:

På WTG-35A-MASTER trykkes og holdes RESET nede i ca. 7 sekunder, indtil man hører 5 korte bip. Hvis du nu genindskriver de enheder, der allerede er indskrevet, vil de få et nyt ID-nummer. Det betyder ikke, at de allerede tilmeldte enheder ikke vil give en alarm som før, men de kan nu tilmeldes igen og få et nyt ID-nummer, der starter med 1 - 2 osv.

Indskrivning i SLAVE-tilstand:

WTG-35A-MSR i SLAVE-tilstand registreres hos centralenheden WTG-38A på følgende måde:

På centralenheden WTG-38A skal du trykke på Reset-knappen og holde den nede, indtil du hører to signaler.

På WTG-35A-MSR skal du trykke på trykknappen på forsiden og holde den nede, indtil du hører to signaler. Enhederne vil nu være forbundet med hinanden, og begge enheder vil udsende en bekræftelseslyd. Dette indikerer en vellykket tilmelding.

Tilmelding i REPEATER-tilstand:

WTG-35A-MSR i REPEATER-tilstand signaleres til Waterguards centralenheder på følgende måder:

Hvis WTG-38A bruges som centralenhed:

På ETG-38A skal du trykke på Reset-knappen og holde den nede, indtil du hører to signaler.

På WTG-35A-MSR trykkes og holdes trykknappen på forsiden nede, indtil der høres to signaler, enhederne vil nu være forbundet med hinanden, og begge enheder vil udsende en bekræftelseslyd, hvilket indikerer en vellykket indskrivning.

Hvis WTG-35A-MSR MASTER bruges som centralenhed:

Tilmeld dem mod hinanden ved at holde knapperne på begge enheder nede, indtil der høres to signaler. Begge enheder vil udsende en bekræftelseslyd. Dette indikerer en vellykket indskrivning (kan kun parres med WTG-35A-MSR i SLAVE- og REPEATER-tilstand).

Hvis Smart Basic bruges som centralenhed:

På Smart Basic vælges "enrol REPEATER" i menuen. På WTG-35A-MSR skal du trykke på trykknappen på forsiden og holde den nede, indtil du hører to signaler. Enhederne er nu forbundet med hinanden, og begge enheder udsender en bekræftelseslyd. Dette indikerer en vellykket indskrivning.

Hvis OSO Supersmart bruges som centralenhed:

Tryk på Prog-tasten på OSO Supersmart. P0 vises i displayet. Tryk derefter én gang på højre piletast. P1 vises i displayet. Tryk derefter to gange på Prog-tasten. På WTG-35A-MSR skal du trykke på trykknappen på forsiden og holde den nede, indtil du hører to signaler. Enhederne er nu forbundet med hinanden. WTG-35A MSR udsender en kvitteringslyd, mens displayet på OSO Supersmart skifter til at vise temperaturen i kedlen. Dette indikerer en vellykket tilmelding.

I REPEATER-tilstand vil lyset i repeaterens kontakt hurtigt skifte mellem grønt og rødt, når enheden modtager og sender et radiosignal i det system, den er forbundet til.

SAMLING:

WTG-35A-MSR må ikke monteres inde i et lukket metalkabinet eller på en metaloverflade. Dette skyldes, at det vil påvirke kvaliteten/rækkevidden af radiokommunikationen med ventilstyringen WTG-36C og de trådløse sensorer WTG-27B osv.

Enheden skal installeres i et tørt miljø og kan, hvis det ønskes, forsynes med strøm fra f.eks. et alarmsystem.

BETJENING (i MASTER- og SLAVE-tilstand)

Trykkontakten på enhedens forside kan bruges til at lukke og åbne magnetventilen(erne) i systemet. Et grønt lys indikerer en åben magnetventil, mens et rødt lys indikerer en lukket magnetventil. I en alarmsituation fungerer kontakten som en nulstillingskontakt. Det første tryk dæmper alarmlyden, og det andet tryk nulstiller alarmen, hvis årsagen til alarmen er fundet og udbedret.

Husk, at i tilfælde af en alarm på ventilstyringen WTG-36C's kablede sensorkabel skal ventilstyringen først nulstilles, før fjerninterfacet kan nulstilles.

ENHEDEN HAR FØLGENDE TILSLUTNING TIL KABLEDE SIGNALER

Udgange:

STATUS ON/OFF: Vand OFF = Udgang er åben, Vand ON = Udgang er lukket.

LEAK ALARM (lækagealarm): NC (normalt lukket) giver pause ved alarm

TECH. ALARM (teknisk alarm): NC (normalt lukket) giver en afbrydelse i tilfælde af en teknisk fejl, f.eks. tab af driftsspænding og lavt batteriniveau (ca. 2,1 V) i trådløse sensorer.

Fælles for alle udgange:

Disse er designet til at give signaler til Alarm/Smarthouse/SD-systemet, de er ikke beregnet til at styre belastninger. Udgangene er galvanisk isolerede - Max spænding 50V - Max strøm 130mA - Max ON modstand 16 Ohm, Typ. 5 Ohm

Indgange:

Fælles for begge indgange: Styres med et relæ-/switchsignal på indgangene.

FJERNBETJENING: Når indgangen er lukket, åbner magnetventilen, når indgangen går fra lukket til åben, lukker magnetventilen. NB. Hvis der trykkes på knappen på enheden, efter at der er givet et signal på denne indgang, vil det overstyre det kablede signal på fjernbetjeningsindgangen. Det betyder, at signalet på denne indgang skal fjernes og tilføres igen, for at magnetventilen kan lukkes igen via fjernbetjeningsindgangen.

NULSTILLING AF ALARM: Hvis der udløses en alarm, kan denne indgang forsynes med flere lukkede signaler i form af impulser. Den første impuls vil dæmpe lydsignalet, mens den anden impuls vil åbne ventilen igen, hvis årsagen til alarmen er fundet og fjernet. NB! Årsagen til alarmsituationen skal findes, før enheden kan nulstilles med impuls nr. 2. I tilfælde af en alarm på ventilstyringen WTG-36C ́s kablede sensorkabel skal ventilstyringen først nulstilles, før Remote Interface kan nulstilles. NB! Det er vigtigt, at dette signal bruges med største forsigtighed, da utilsigtet åbning af ventilen kan forekomme!

STRØMFORSYNING: 12-24 V DC. Indgang til strømforsyning af enheden. NB! Indgangen skal have korrekt polaritet! Kablet fra strømforsyningen har følgende polaritet: Grå = +12VDC, hvid = 0V

BATTERISKIFT I SENSORER (gælder i MASTER-tilstand)

Når batteriet i den trådløse sensor skal udskiftes, signalerer lydgiveren i kontrolpanelet, uden at lukke ventilen, med det antal bip, der svarer til nummereringen i diagrammet nedenfor (hvis lydgiveren f.eks. giver 1 bip, er batteriet i sensor nr. 1 lavt osv.) Batteriet udskiftes ved at vippe låget af den pågældende sensor og udskifte batterierne med to friske 1,5 V alkaliske AA-batterier. Normal batterilevetid vil være mindst 5 år. Brugte batterier er specialaffald og skal bortskaffes på et egnet sted.

TEST AF SYSTEMET

Systemet skal testes mindst to gange om året.

De trådløse sensorers sensorpunkter fugtes en efter en med en fugtig klud og tørres derefter grundigt af, og det kontrolleres, at vandet lukker, hver gang sensorerne udløses.

Hvis ventilstyringens kablede sensor bruges, skal den også testes, og bemærk, at hvis ventilstyringens sensorledning aktiveres, skal ventilstyringens nulstillingsknap trykkes ind, før nulstillingsknappen på WTG-35A-MSR kan afbryde alarmen.
