SMART BASIC installations- og brugervejledning

OM WATERGUARD SMART BASIC

Waterguard SmartBasic er et avanceret trådløst system, som egner sig bedst til boliger og erhvervsbygninger, hvor man ønsker at overvåge flere rum. Systemet kan opgraderes med så mange trådløse sensorer, som du ønsker.

Smart Basic har mulighed for tryktest (systemet kan leveres med en ventil og tryksensor til detektering af skjulte vandlækager) og er designet til tilslutning til alarmsystemer.

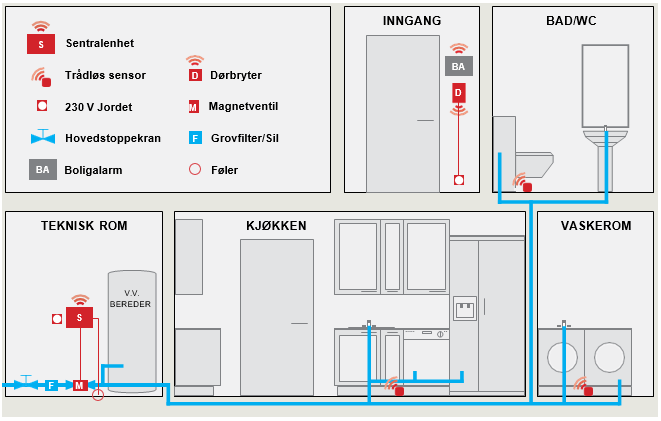

PRINCIPSKITSE AF WATERGUARD SMART BASIC

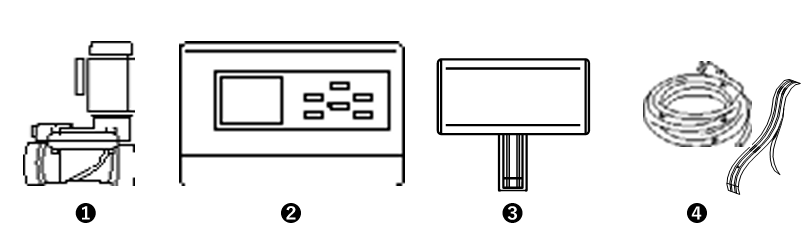

KOMPONENTER I PAKKEN

INSTALLATIONSVEJLEDNING

MAGNETISK VENTIL

1. Installer magnetventilen på koldtvandsrøret efter hovedstophanen. Hvis der er monteret en brandslange, skal magnetventilen installeres efter udløbet til brandslangen.

2. Magnetventilen kan monteres vandret eller lodret. Når ventilen monteres vandret, må spolen aldrig hænge nedad.

3. Magnetventilen skal installeres i den korrekte flowretning, som er markeret med en pil på ventilen.

4. Sæt strømkablet i magnetventilen. Husk at indsætte den medfølgende gummipakning mellem stikket og ventilen. Derefter skrues stikket fast i ventilen med den medfølgende skrue.

NB: Der skal monteres filtre før magnetventilen, da der er risiko for, at snavs og større partikler i vandet sætter sig i ventilhuset.

CENTRALENHED

1. Centralenheden monteres på væggen ved magnetventilen.

2. Tilslut det fabriksmonterede kabel til magnetventilen.

3. Sensorkablet fastgøres og lægges fra centralenheden til det nærmeste område, der skal overvåges. Andre områder i bygningen overvåges med de trådløse sensorer.

4. Tilslut stikket til en 230 volt jordet stikkontakt.

NB: Systemet skal altid testes efter installation ved at fugte alle sensorer med en våd klud eller lignende og kontrollere, at ventilerne lukker. Tryk på RESET på kontrolpanelet for at åbne. Systemet skal derefter testes mindst to gange om året af brugeren.

REGISTRERING AF TRÅDLØSE SENSORER

1. Sørg for at have både kontrolpanel og sensorer i nærheden.

2. Sæt 2 medfølgende AA-batterier i ved at vippe låget.

3. Tryk på OK på centralenheden for at få adgang til menuen. Brug pil ned for at gå til CONFIGURATION, og tryk derefter på OK.

4. Så kommer du til DETECT SENSOR. Brug op/ned-piletasterne til at finde det ønskede område, som den pågældende sensor skal programmeres til. Tryk derefter på OK.

5. Du skal nu aktivere sensoren ved at trykke på den lille knap ved siden af batterierne. Kommunikationen mellem sensoren og centralenheden går i gang, og sensoren programmeres automatisk med det valgte rum/sted i centralenheden.

PLACERING AF TRÅDLØSE SENSORER

1. Sensorerne kan monteres på en væg i et beslag med sensorspidsen vendt mod gulvet.

2. Sensorerne kan også lægges fladt mod gulvet - uden monteringsbeslag (da der også er sensorpunkter på undersiden af sensoren).

3. Sensorerne kan forlænges med tilhørende sensortape. Senderbeslaget fastgøres derefter lavt på væggen, og den trådløse sensor placeres i beslaget. Det medfølgende sensortape kan sættes fast på sensoren ved at skubbe det ind i sensoråbningen på undersiden. Sensortapen bør maksimalt være 0,6 meter.

LEDNINGSDIAGRAM

INSTALLATIONSVEJLEDNING

Ved normal drift er displayet slukket. For at teste kontrolpanelet skal du trykke på OK-knappen for at få de alternative valg. Tryk på CANCEL for at vende tilbage til normal tilstand.

Hvis displayet viser en lækage, og der høres et lydsignal, har der været en lækage (eller sensorerne er blevet aktiveret, f.eks. under vask). Tør sensorerne af, og tjek, om der er noget galt med vandrørene. Tryk derefter på RESET på centralenheden.

Mindst to gange om året skal alle sensorpunkter testes. Fugt sensorerne, og kontrollér, at ventilerne lukker for vandet. Åbn derefter ventilerne igen ved at trykke på RESET.

HOVEDMENU KONTROLPANEL

SMS MENU

BATTERIUDSKIFTNING

Batterierne i sensorerne skal udskiftes ca. hvert 5. år. Fjern låget på sensoren med en skruetrækker eller lignende, og udskift batterierne. Tryk på testknappen, og kontrollér, at lampen mærket A blinker grønt. Sæt dækslet på igen, og sæt sensoren på plads.

Denne installations-/brugervejledning kan downloades som en vedhæftet PDF-fil fra nedenstående link.
