Installations- og brugervejledning 7-KANALER

OM 7-KANALER

Waterguard 7-kanals er en central enhed, der bruger sensorkabler til at overvåge installationer for vandlækager. Den er designet til større installationer med lange kabeltræk, og hvor trådløse systemer er uegnede, f.eks. i bygninger med rørskakter.

Centralenheden har 7 kablede sensorindgange og en relæudgang til at give et kablet signal til SD-systemer osv. Centralenheden har en træningsfunktion hver 24. time for magnetventilens pilotventil for at forhindre, at snavs og partikler sætter sig fast i den.

SOLENOIDVENTIL

1. Magnetventiler kan f.eks. installeres på koldt/varmt/cirkulerende vand efter hovedhanen. Hvis der er monteret en brandslange, skal magnetventilen installeres efter udløbet til brandslangen.
2. Ved brug af flere ventiler skal der anvendes splitkabel NRF 5648199.
3. Magnetventilen kan monteres vandret eller lodret. Når ventilen er monteret vandret, må spolen aldrig hænge nedad.
4. Magnetventilen skal installeres i den korrekte flowretning, som er markeret med en pil på ventilen.
5. Ventilens stik monteres på ventilen og fastgøres med skruen i midten af stikket.

NB: Der skal monteres filtre før magnetventilen, hvor der er risiko for snavs og større partikler i vandet, for at forhindre, at der kommer partikler ind i ventilen.

INSTALLATIONSVEJLEDNING

CENTRAL ENHED

1. Centerenheden fastgøres til væggen ved hjælp af magnetventilen, før sensorkablet tilsluttes de respektive indgange (det sorte stik kan vippes ud for at gøre det lettere at tilslutte f.eks. sensorkablerne).
2. Tilslut magnetventilens stik til magnetventilen, og spænd skruen.
3. De afisolerede punkter på sensorkablet lægges ned mod den ønskede overvågede overflade.
4. De 7 sensorindgange vil have kanaler fra 1-7 i displayet.
5. Tilslut stikket til en 230V jordet stikkontakt.

NB: Systemet skal altid testes efter installation ved at fugte alle sensorkabler med en våd klud eller lignende og kontrollere, at ventilen lukker. Tryk på RESET én gang for at deaktivere alarmen og igen for at åbne ventilen igen.

Systemet skal derefter testes mindst to gange om året af brugeren.

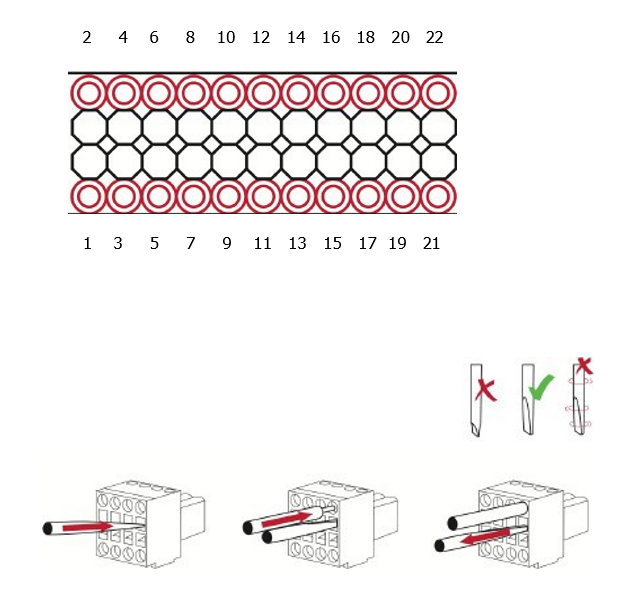

LEDNINGSDIAGRAM

BRUGERVEJLEDNING

Centralenheden lyser gult på "NETT" under normale driftsforhold.

En alarm indikeres ved, at "LEAKAGE" lyser rødt kombineret med et lydsignal. Tryk på RESET på centralenheden og hold den nede, indtil lydsignalet stopper.

Kontrollér årsagen til den udløste alarm i forbindelse med sensorindgangen (se sensornummeret i displayet).

Tør sensorerne af med en tør klud efter reparation af eventuelle lækager/spild.

Tryk på RESET på centralenheden og hold den nede igen for at nulstille systemet.

Denne installations-/brugervejledning kan downloades som en vedhæftet PDF-fil fra nedenstående link
