WATERGUARD SYSTEM OSO SUPERSMART med integreret ekspansionsbeholder

Det komplette produkt til alle hjem!

OSO Supersmart vandvarmer med Waterguard-system er en nyhed, der giver dig både en vandvarmer med ekspresfunktion, lækagebeskyttelse til hele huset og et elektronisk styresystem i én og samme pakke!

Waterguard System OSO SuperSmart giver dig den mest energieffektive vandvarmer på markedet. Den opvarmer dit vand tre gange hurtigere end andre vandvarmere på markedet og reducerer dit elforbrug.

Ud over den supereffektive vandvarmer er Waterguards automatiske vandstoppere integreret i kontrolpanelet.

De trådløse sensorer signalerer eventuelle lækager. Magnetventilen på hovedstophanen lukker derefter for al vandtilførsel, og kontrolpanelet kan alarmere din alarmcentral.

SYSTEMBESKRIVELSE

Waterguard System OSO SuperSmart trådløst system består af: OSO SXS 200, centralenhed, magnetventil, 1 sensorkabel og 2 trådløse sensorer. Hvis en sender signalerer en lækage, bliver centralenheden alarmeret, og magnetventilen lukker automatisk for vandtilførslen.

NRF nr: 5648289

Centralenheden er programmeret med sin egen ID-kode ved levering. Den faktiske installation og idriftsættelse af sensorer til centralenheden vil blive beskrevet mere detaljeret i installationsbeskrivelsen.

Centralenheden viser lækagealarmer med LED'en "Lækage" og kanalnr. i et tocifret LED-display. Lydsignal/alarm

vil også blive aktiveret. Batterifejl "Batteri" for trådløse sensorer vises også på samme måde.

Rækkevidden for de trådløse enheder er under gunstige forhold 2-300 m ved frit udsyn og 50 meter indendørs. Dette kan variere afhængigt af en række faktorer.

Sensorerne måler eventuelle lækager hvert 10. sekund med indbyggede sensorer eller med en sensorspids, der er tilsluttet sensoren. Batterilevetiden i sensoren anslås til op til 5 år ved normal drift (2 AA-batterier). Sensoren behøver ikke at blive omprogrammeret, når batteriet udskiftes.

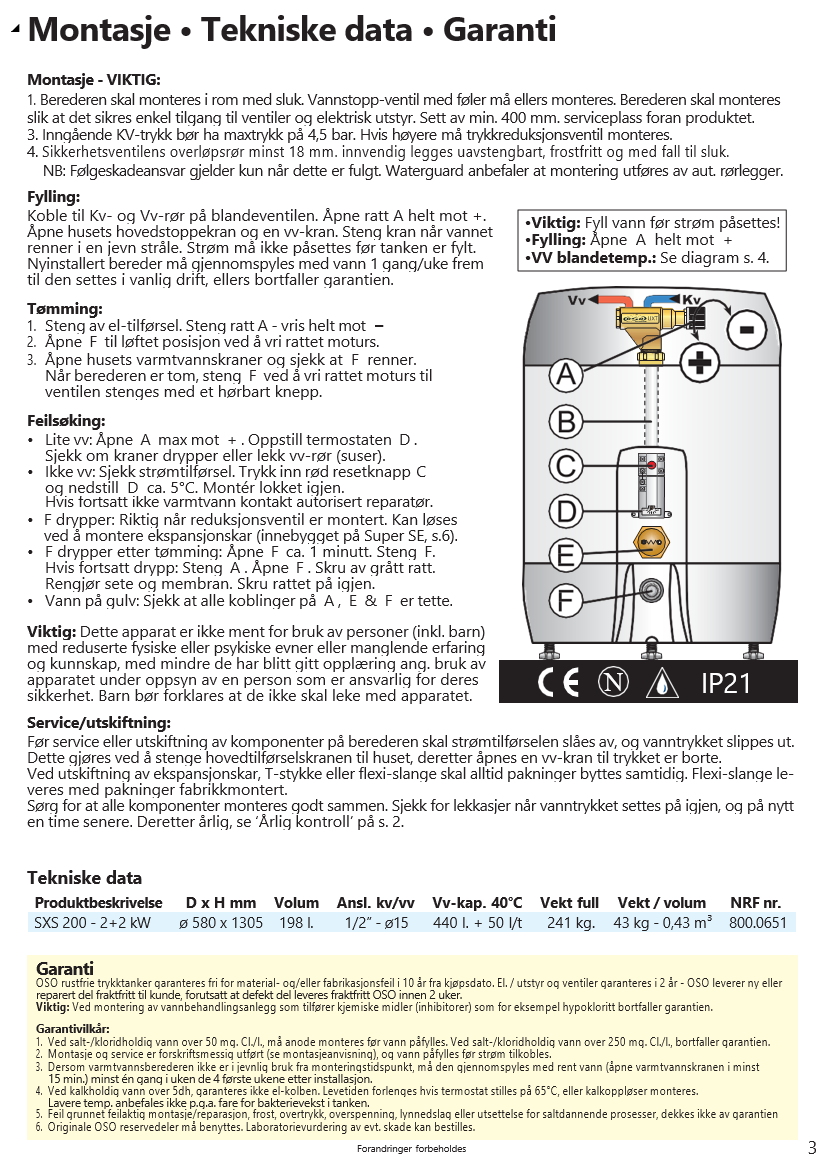

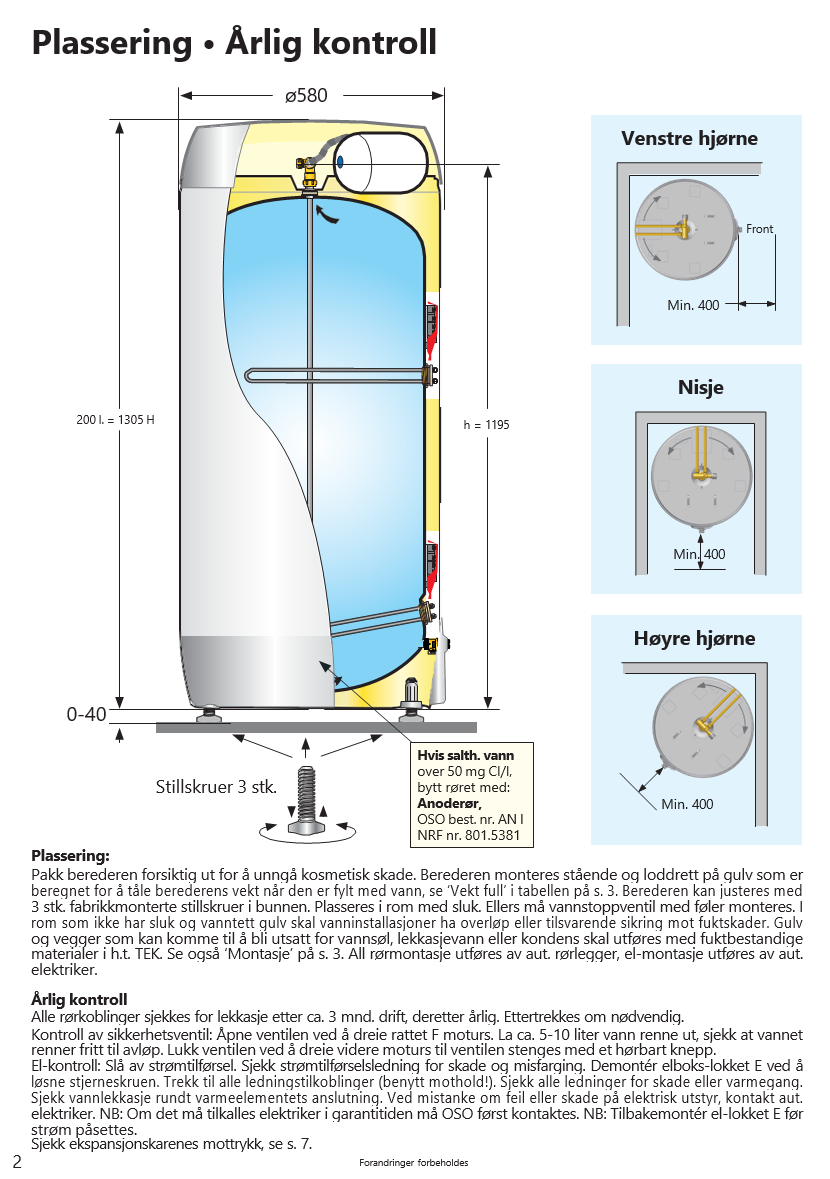

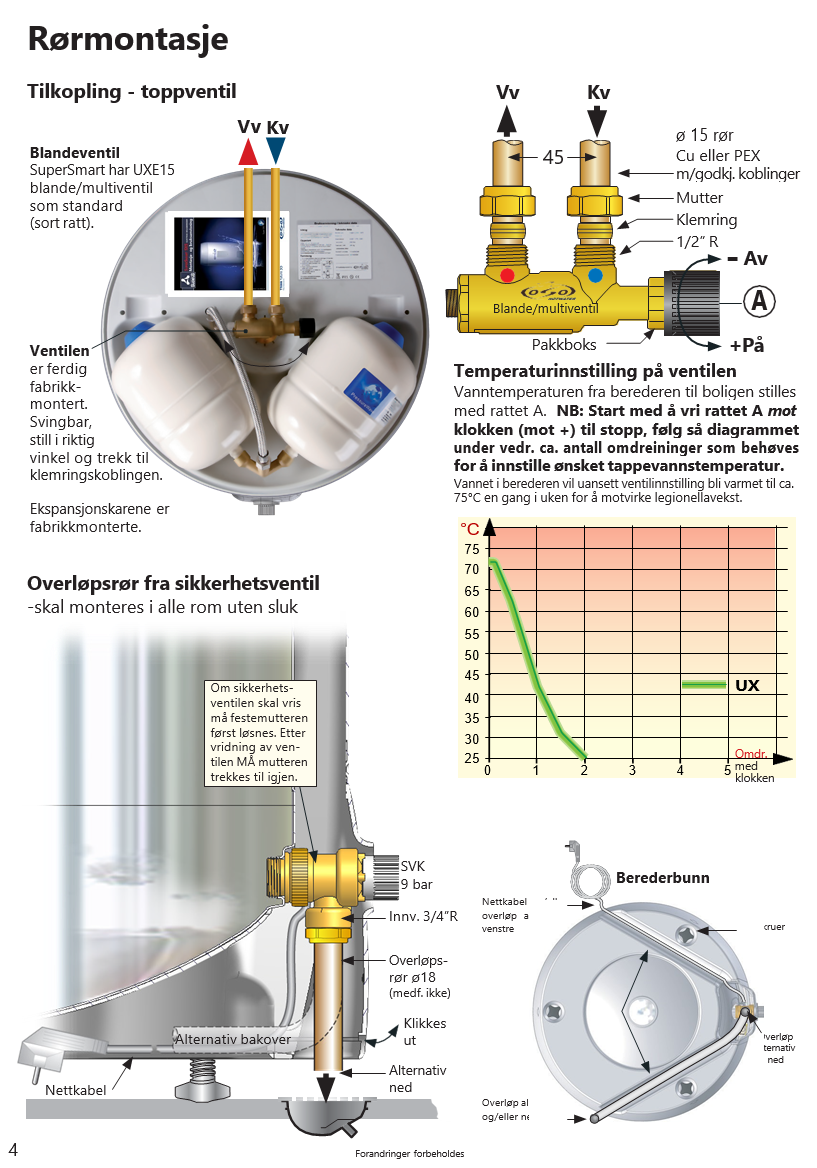

OSO SXS 200 installeres i overensstemmelse med installations- og betjeningsvejledningen, som er vedlagt i en separat brochure om varmeren.

Yderligere produkter: Trådløs dørkontakt Trådløs magnetventil

Waterguard registrerer hurtigt en vandlækage, og magnetventilen lukker automatisk. Installationen er inkluderet som en præmiereducerende foranstaltning for forsikringsselskaber.

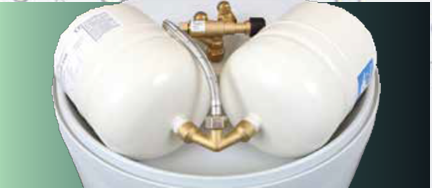

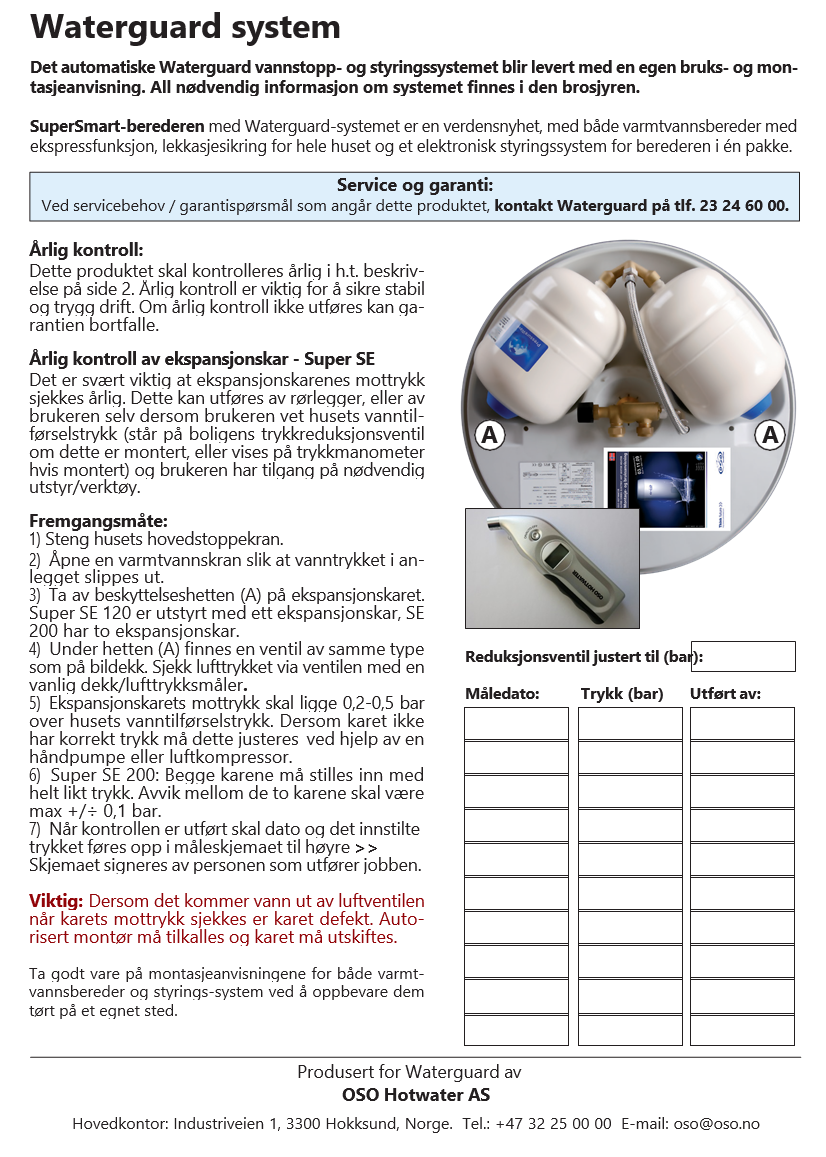

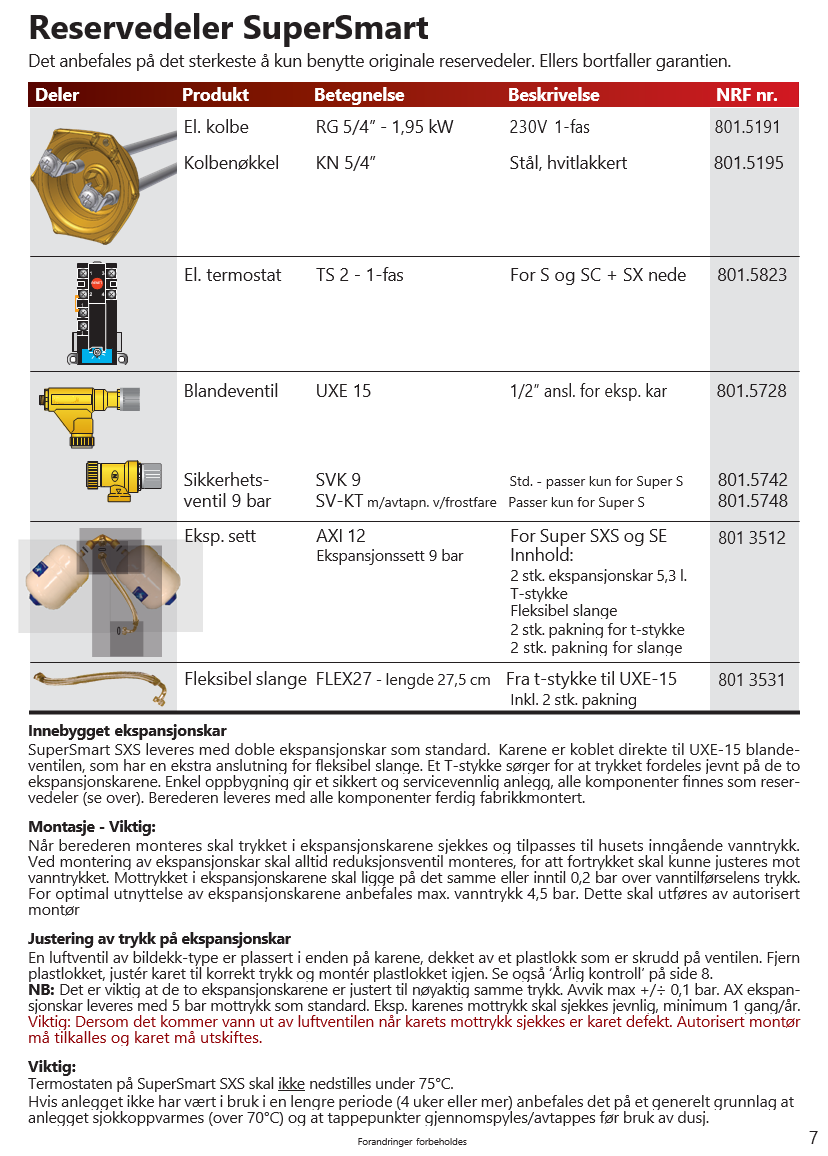

Ny funktion! Nu med integreret ekspansionsbeholder. VIGTIGT! Ved installation af en ekspansionsbeholder, se separat brugervejledning fra OSO.

SELVOSCILLERENDE VENTIL: Ventilstyringen er udstyret med en selvmotoriserende magnetventil. Det forhindrer, at pilotventilen i magnetventilen sætter sig fast som følge af f.eks. partikler i vandet. Centralenheden er programmeret til at give én motion pr. 24 timer.

PRINCIPKASSE

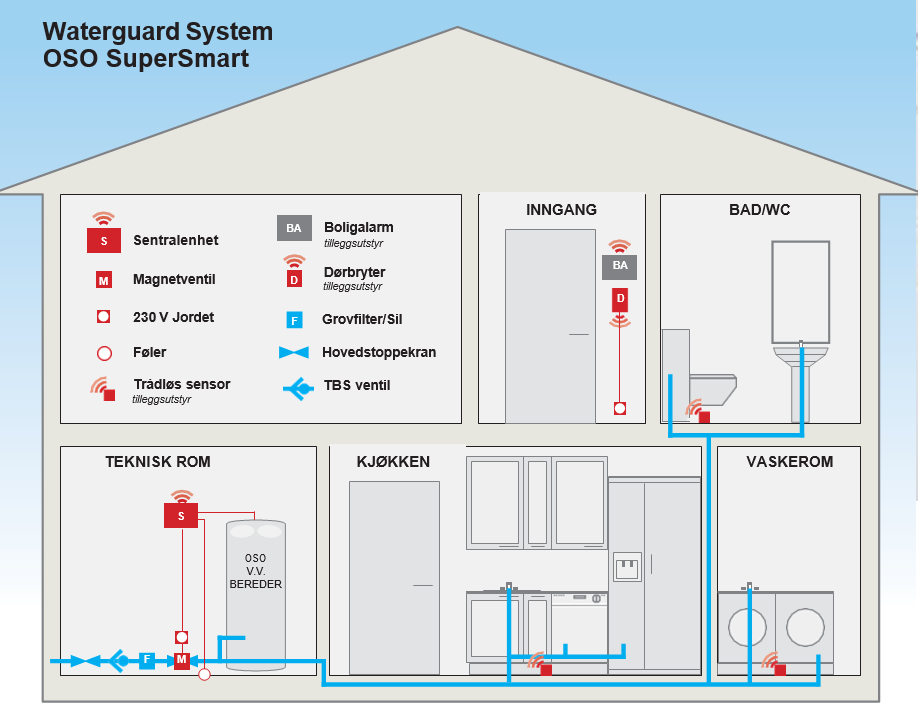

Installation/placering af trådløse sendere: Se principskitse.

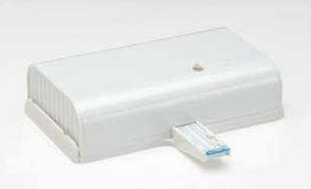

Senderbeslaget fastgøres til væggen, og senderen placeres i beslaget, der er monteret på den medfølgende sensorspids.

Senderen kan også placeres på gulvet uden beslag.

INSTALLATIONSVEJLEDNING

MAGNETIKVENTIL

Magnetventilen monteres på koldtvandsrøret efter hovedstophanen.
Hvis der er monteret en brandslange, SKAL magnetventilen installeres efter udløbet til brandslangen.
Magnetventilen kan monteres vandret eller lodret. Når ventilen monteres vandret, må spolen aldrig hænge nedad.
Magnetventilen skal installeres i den korrekte flowretning, som er markeret med en pil på ventilen.
Magnetventilen skal installeres af en autoriseret VVS-installatør.
Der skal monteres et filter/si før magnetventilen, hvis der er risiko for, at snavs og større partikler i vandet sætter sig i ventilhuset.

CENTRALENHED

Centralenheden monteres på væggen ved OSO-varmeren med de medfølgende skruer.
Tilslut det fabriksmonterede kabel til magnetventilen til ventilen. Pakning og skrue medfølger.
Sensorkablet lægges fra centralen til det område, der skal overvåges.
Se afsnittet Sensor/sensorkabel.
Sensorkablet forbindes til centralenheden under boksen (lækage).
Stikket tilsluttes en 230 volt jordet stikkontakt.
Tilslut den hvide 4. ledning fra varmeapparatet til kontrolcentret.
BEMÆRK! Systemet skal testes min. 1-2 gange om året, og altid efter installation. Fugtsensor, og kontroller, at der er lukket for vandet.
Før systemet nulstilles efter en eventuel lækage, skal hovedhanen lukkes og åbnes igen efter nulstilling.

TRÅDLØS SENSOR

Den trådløse sensor måler eventuelle lækager hvert 10. sekund med indbyggede sensorer eller sensorspidser, der er forbundet med senderen.
Senderbeslaget sættes fast på væggen. Senderen placeres i beslaget og udstyres med den medfølgende sensorspids.
Montering på gulvet: Fjern beslaget, og placer senderen direkte på den overflade/det gulv, der skal overvåges.
Den trådløse sender skal placeres et sted, der er gunstigt for overvågningen, og så den er tilgængelig, når batteriet skal skiftes.
Batterilevetiden i senderen er begrænset til op til 5 år ved normal drift (2 AA-batterier).
Test af sensor: Test sensoren ved at gøre sensorpunktet vådt. I tilfælde af en alarm skal du sikre dig, at der er lukket for vandet. Tryk på RESET efter alarmen for at nulstille systemet.
Den røde LED på sensoren lyser, når den er aktiveret.
Sensortape: Fjern sensorspidsen på den trådløse sensor, og sæt sensortape på samme sted. Klip til den korrekte længde.

SENSORTAPE.

Flad sensortape med dobbeltklæbende tape, 3 meter. Kan klippes til i den ønskede længde.
Placering af sensortape skal overvejes nøje, så placeringen er gunstig for overvågning af vandlækager, og så normal brug af vandinstallationerne ikke påvirker systemet.

SENSORKABEL

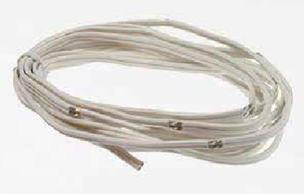

Sensorkablet, der leveres med produkterne i 4 meter lange ruller, er afisoleret fra 2 til 4 meter. Derefter afisoleres det for hver 15 cm.
Man bør nøje overveje at lægge sensorkablet, så placeringen er gunstig for overvågning af vandlækager, og så normal brug af vandinstallationerne ikke påvirker systemet.
Sensorkablet lægges ud med de afisolerede spidser ned mod jorden. Det lægges altid ud på de laveste punkter og fastgøres forsvarligt.
Test af sensoren: Test sensoren ved at gøre sensorpunktet vådt. I tilfælde af en alarm skal du sikre dig, at der er lukket for vandet. Tryk på RESET efter en alarm for at nulstille systemet.

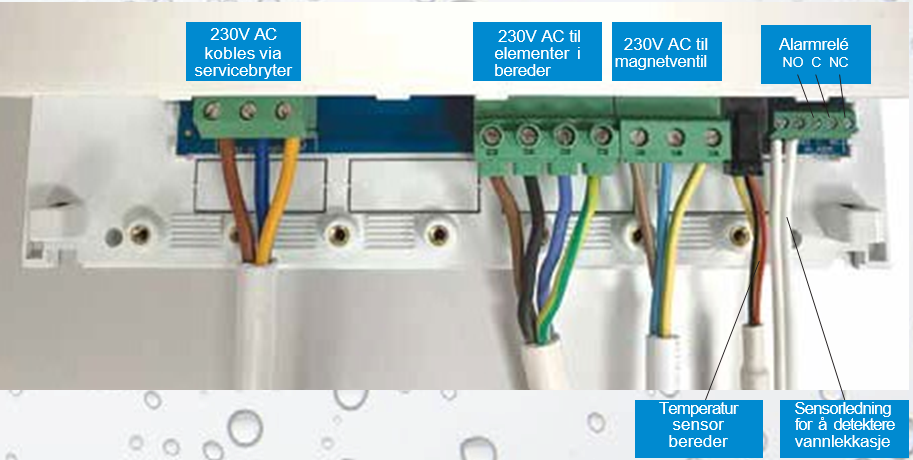

FORBINDELSER

PROGRAMMERING.

Når spændingen tilsluttes første gang, vil displayet vise 75°C. Dette er så den aktuelle indstillede temperatur på vandet i både den øverste og nederste kolbe. Den indstillede temperatur kan ændres op eller ned ved hjælp af piletasterne ved siden af displayet.

Funktionsknapper

Funktionsknapperne lyser med et hvidt lys, når de er aktiveret

	Hvis du trykker på denne knap, lyser den, og displayet viser PO. Du er nu i programmeringstilstand, og du kan tilmelde de trådløse sensorer (se prog. sensorer). For andre tilmeldinger kan du rulle med pileknapperne og vælge, hvilken programmeringstilstanddu vil bruge. P0 - Tilmelding af vandsensor P1 - Registrering af trådløs dørkontakt (ekstraudstyr) P2 - Indskrivning af trådløs adapter til ekstra magnetventil (ekstraudstyr) Programmering af trådløse sensorer (skal udføres): Tryk på Prog-knappen på centralenheden, så skal "PO" vises. Tryk på Prog-knappen igen for at komme til listen med sensor-id-numre (10-29). Brug pileknapperne til at vælge sensor-ID fra 10-29, og rul med pileknapperne til det ønskede sensor-ID. Når du har valgt sensor-ID, skal du trykke på Prog igen, og kontrolpanelet vil vente i 10 sekunder, mens du holder knappen på den trådløse sensor nede i 2-3 sekunder (se under trådløs sensor). Når betjeningspanelet og sensoren har udvekslet oplysninger om ID-indstilling korrekt, vender betjeningspanelet tilbage til normal driftstilstand. (Det er en god idé at markere sensoren med det programmerede nummer på bagsiden med en vandfast tusch).
	Hvis du kun ønsker at opvarme den øverste del af ovnen, skal du trykke på denne knap. Lyset aktiveres under knappen (økonomiposition, ca. 100 liter i varmtvandsvolumen). Hvis Economy ikke er aktiveret, er vandvarmeren i normal tilstand (den øverste del opvarmes først, derefter den nederste del - 200 liter i DHW-volumen).
	Vandvarmeren kan indstilles til ferietilstand ved at trykke på Vacation-knappen. Varmeren vil så kun varme op til 5 grader for at spare energi og holde varmeren frostsikker.
	Tryk på RESET-knappen for at annullere alarmen eller fejlmeddelelsen eller for hurtigt at gå ud af PROG-tilstand. Når der trykkes på denne knap, lyser den i 1-2 sekunder.
Legionella	Når vandvarmerens indstillede temperatur indstilles til under 65 grader Celsius af forbrugeren, aktiveres denne funktion automatisk. Vandvarmeren vil så blive opvarmet til 75 grader celsius en gang om ugen, hvilket eliminerer muligheden for vækst af legionellabakterier.

Fejl

Meddelelse om fejlmeddelelser i systemet/røde LED'er

°C T.Stat	Hvis der opstår en fejl i varmerens temperaturstyring, vil T.Stat-lampen lyse, og den akustiske alarm vil lyde. Det sker også, hvis der tilføres netspænding til systemet, uden at vandvarmeren er fyldt med vand. Der er også en indbygget sikkerhedstermostat i beholderen, hvis det centrale strømrelæ ikke slukker.
Element	Indbyggede rutiner i OSO SuperSmart kontrollerer regelmæssigt, at varmespiralerne fungerer. Hvis kontrolcentret forsøger at opvarme vandet, uden at temperaturen stiger, er det sandsynligt, at der er en fejl i en af varmeslangerne. Den vil så automatisk skifte til den kolbe, der er i orden, og samtidig advare dig med lys og lyd. Tryk på Reset-knappen for at slukke for lys- og lydmeddelelsen.
Batteri	Lav batterispænding i trådløse vandsensorer signaleres til kontrolpanelet, og batterilampen lyser samtidig med, at lydsignalet aktiveres. Batterierne skal derefter udskiftes.
Lækage	Hvis sensorkablet er tilsluttet kontrolpanelet og indikerer en lækage, lyser lækagelampen, lydgiveren aktiveres, og displayet viser 0. Hvis en eller flere trådløse lækagesensorer er aktiveret, lyser Leak-lampen, lydgiveren aktiveres, og displayet viser sensorens ID-nummer (10-29). Når der signaleres en lækage, slukkes strømrelæet også, så tanken ikke opvarmes (hvis tanken ikke forsynes med vand). Alle alarmer aktiverer også et alarmrelæ, som kan forbindes til alarmcentralen.

I BRUG

For at WATERGUARD skal fungere så godt som muligt og beskytte mod vandlækager, skal disse instruktioner følges.

Hvis den røde lækagelampe er tændt, har der været en vandlækage, eller sensorerne er blevet aktiveret (f.eks. ved vask eller spild). Tør sensoren af med en tør klud, og tjek, om der er noget galt med vandrørene. Nulstil derefter systemet med RESET på centralenheden.
Mindst to gange om året skal alle sensorpunkter testes. Påfør lidt vand på en klud, og WATERGUARD lukker for vandtilførslen.
Ved testning skal centralenheden også nulstilles/RESET.
