Installationsvejledning UPONOR WATERGUARD

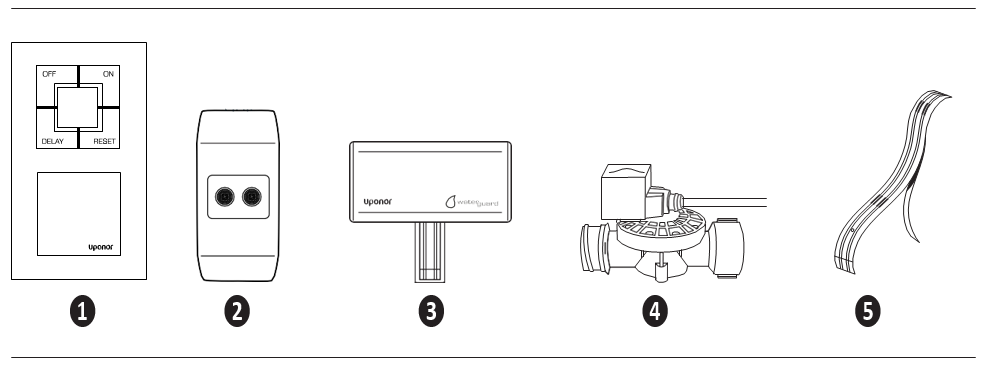

KOMPONENTER I PAKKEN

1	Kontrolpanel til indbygning i væggen	Dette er kontrolenheden til Uponor Waterguard-systemet. Placeres normalt ved husets udgangsdør.
2	Koblingsboks	Monteret inde i fordelingsskabet. Forbinder magnetventilerne og sensorkablet i skabet med kontrolpanelet.
3	Trådløs sensor	1 trådløs sensor med 2 AA-batterier. Systemet kan opgraderes med flere sensorer efter behov.
4	Magnetventil - 1 eller 2 stk.	Låsende 12 volt med Uponor bajonetkobling til nem installation i Uponor-distributionsskabe.
5	Sensortape, 1 og 3 meter	Båndet på 1 meter monteres i koblingsboksen og tapes fast i bunden af skabet (tape på bagsiden). Båndet på 3 meter kan bruges som en forlængelse af de trådløse sensorer.

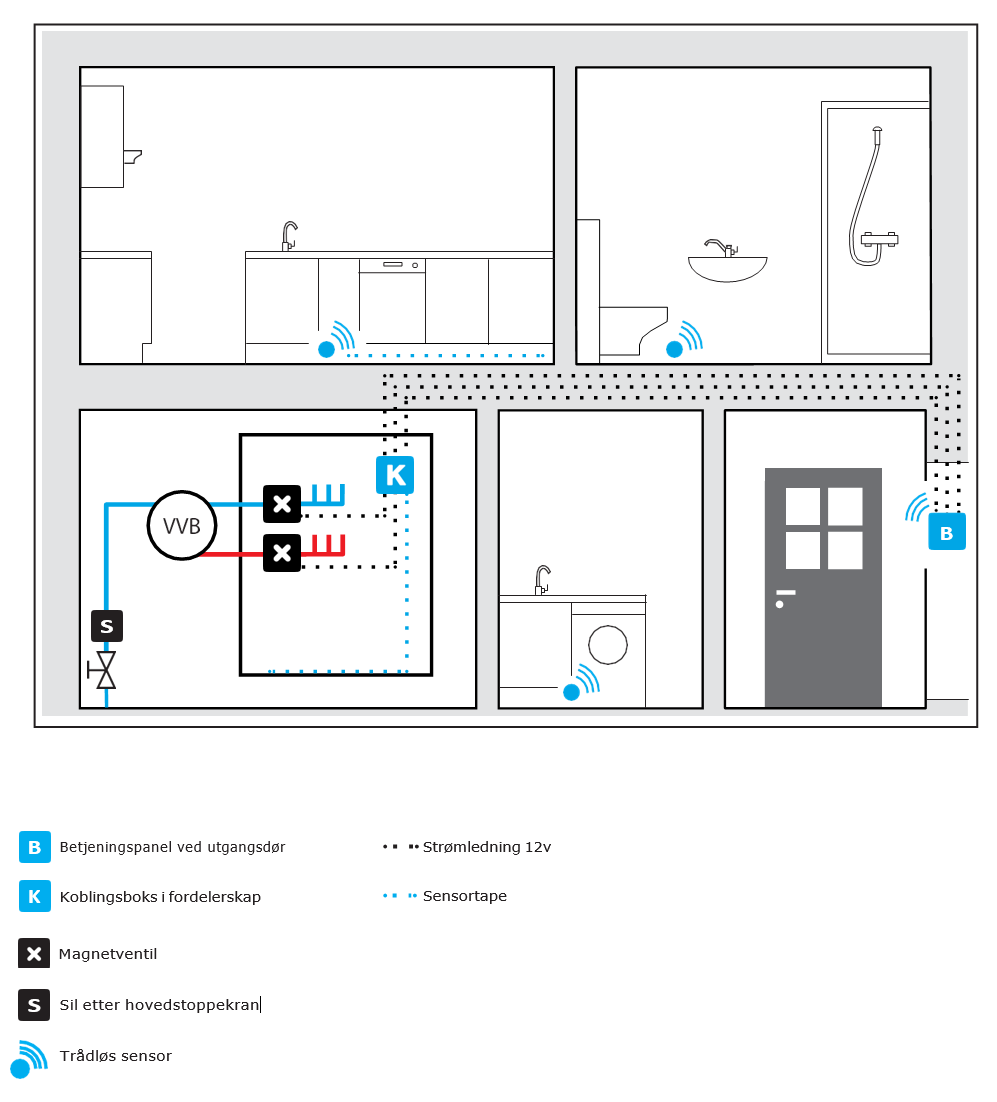

PRINCIPSKITSE AF LØSNINGEN

INSTALLATION AF MAGNETVENTIL (BLIKKENSLAGER)

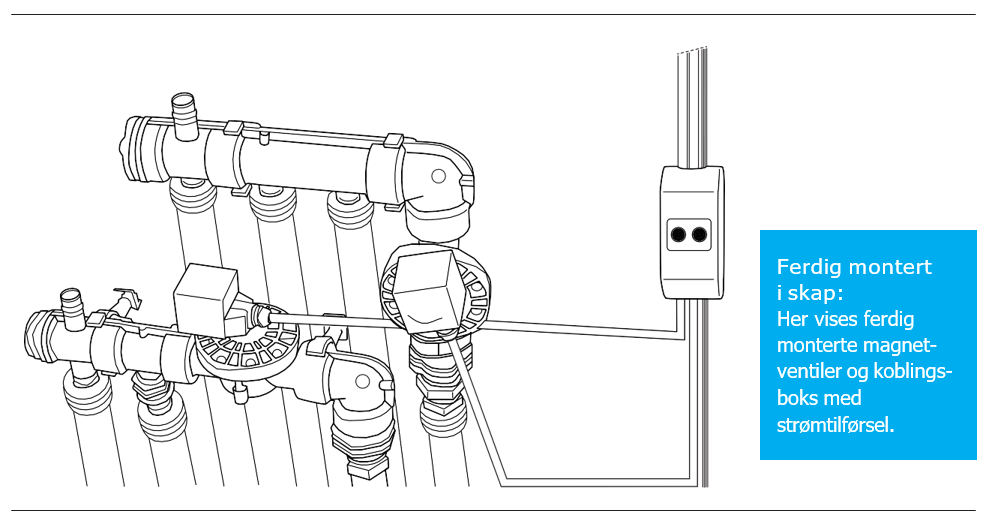

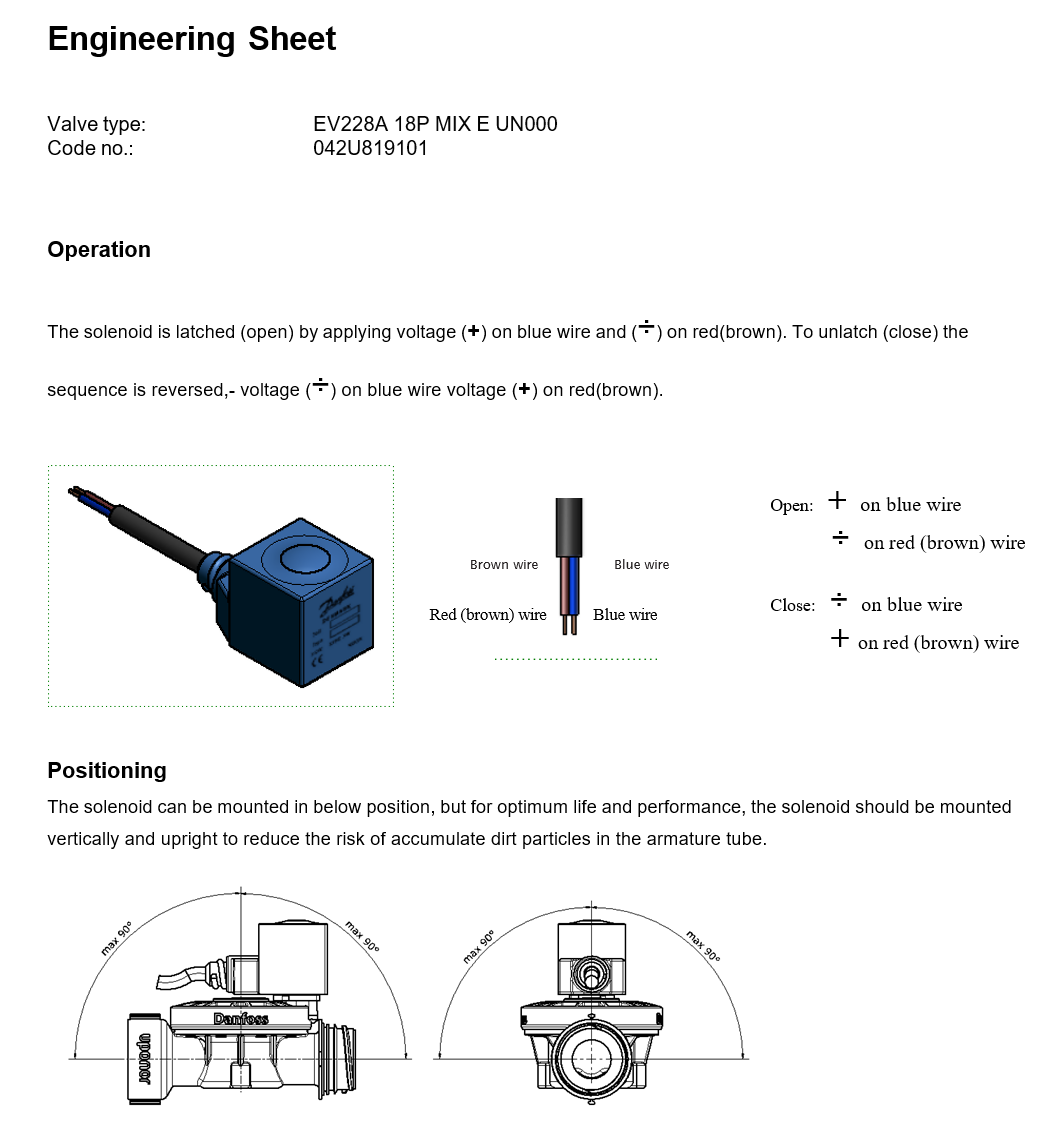

• Magnetventil(er) monteres direkte på koldt/varmtvandsmanifolder i fordelerskabet. Bajonetforbindelsen betyder, at man kun behøver at dreje ½ omgang.
• Hvis der er monteret en brandslange, skal der fjernes en separat ledning før magnetventilen.
• Når der kun er 1 magnetventil, kan den monteres vandret eller lodret. Når der er 2 magnetventiler, skal mindst én af dem monteres lodret.
• Sørg for, at magnetventilen er monteret i den korrekte flowretning, se pilen i bunden af ventilen.
• Der skal monteres filtre før magnetventilen, hvis der er risiko for, at snavs og større partikler i vandet kan sætte sig i ventilen.

TILSLUTNING AF KONTROLPANEL (ELEKTRIKER)

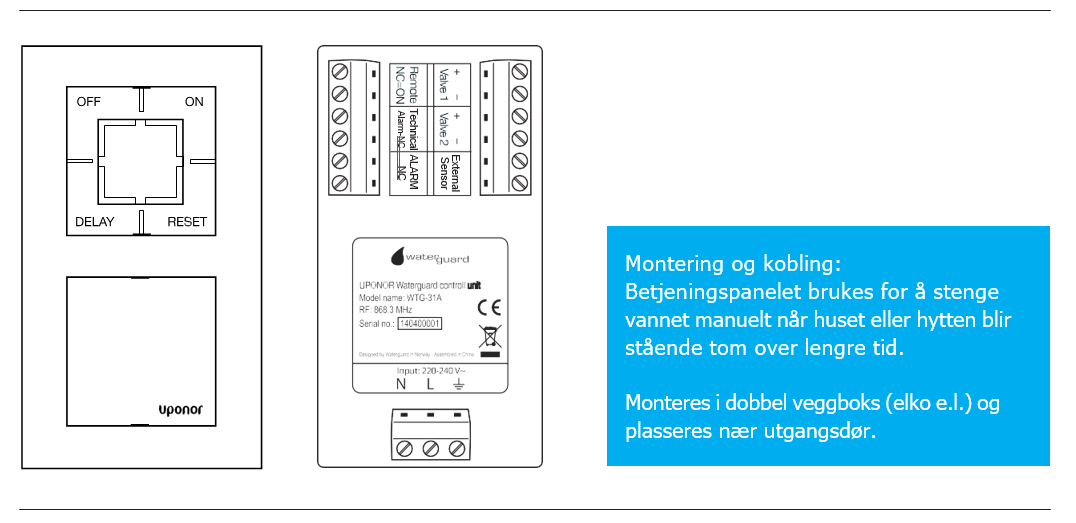

Tilslutning mellem betjeningspanel og samledåse i fordelerskab:

Ventil 1	Tilslutning til ventil nr. 1 (koldt vand)
Ventil 2	Tilslutning til ventil nr. 2 (varmt vand)
Ekstern sensor til tilslutning til lækagesensor i fordelerskab

Netspænding:

L	Live
N	Neutral
G	Jord

Integration med hjemmealarm (til alarminstallatør)

Fjernbetjening	Tilslutning til styresignal fra alarm. nC (kortsluttet indgang) = vand på
Tec al	Udgang til alarmcentral for teknisk alarm Kortsluttet = normal Åben = teknisk alarm, batterifejl, fejl i radiokommunikation
Lækage	Alarmudgang til alarmcentral Kortsluttet = normal Åben = alarm

Kabellængder:

Ledningerne mellem kontrolpanelet og ventilerne skal have et tilstrækkeligt stort tværsnit til at sikre, at systemet fungerer korrekt. Hvis ledningerne er for tynde, vil spændingsfaldet over ledningerne være for stort, og ventilerne vil ikke lukke, som de skal. Se tabellen nedenfor for at finde det nødvendige tværsnit af kobberledningerne:

Dimension	Max. længde
0,75 mm2	20 m
1,0 mm2	28 m
1,5 mm2	40 m
2,5 mm2	70 m

INSTALLATION AF SAMLEDÅSE I SKAB (ELEKTRIKER)

• K-røret sættes ind i skabet ved hjælp af en nippel (fås hos en elektriker).

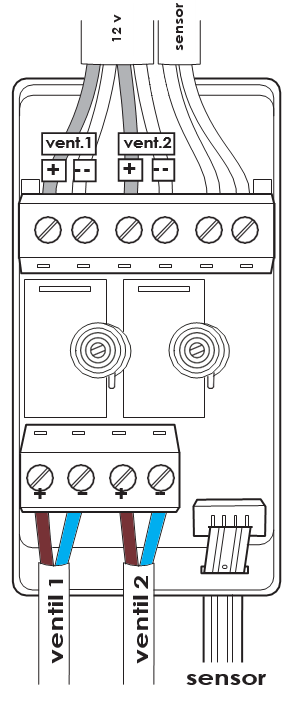

• 12 V-ledningerne og forbindelsen til sensorkablet fra kontrolpanelet føres og tilsluttes øverst i samledåsen i henhold til diagrammet.
• Tilslut 2-lederkablet fra magnetventilen til samme farve i bunden af samledåsen.
• Sæt samledåsen fast på skabets indervæg med dobbeltklæbende tape (medfølger).

• Sensorkablet skal registrere eventuelle lækager inde i skabet. Det forbindes til undersiden af fordelingsboksen og fastgøres til bunden af skabet ved hjælp af tapen på bagsiden.

NB! Det er vigtigt, at +/- forbindes til den korrekte pol fra kontrolpanelet til fordelingsboksen.

Nødåbning af afspærringsventil i tilfælde af strømsvigt

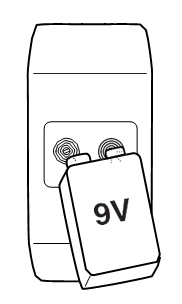

Berør kontaktpunkterne på samledåsen med polerne på et 9v-batteri i et kort øjeblik. Når den positive spole vender mod højre, åbner ventil 1. Når den positive spole vender mod venstre, åbner ventil 2 (hvis monteret).

KLARGØRING AF SENSORER (VVS-INSTALLATØR)

Vandsensorerne skal signaleres til kontrolpanelet, før de kan bruges:

1. Fjern topdækslet på sensoren
2. Indsæt 2 aa-batterier
3. Tryk på RESET på kontrolpanelet i mindst 2 sekunder, indtil hvilelyset begynder at blinke

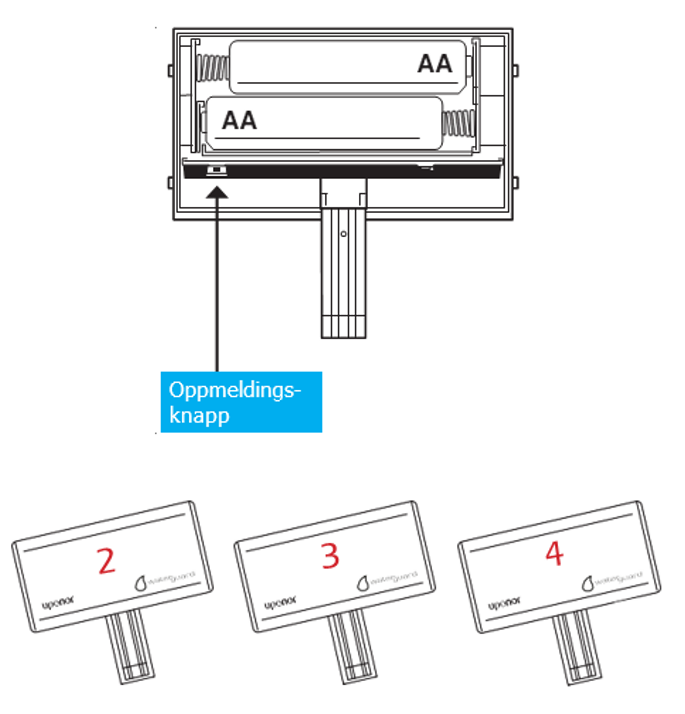

4. Inden for 30 sekunder skal du trykke på tilmeldingsknappen under låget på sensoren
5. Kontrolpanelet kvitterer med et bip, og indskrivningen er fuldført.
6. Brug en vandfast tusch til at mærke sensorerne i den rækkefølge, de er registreret: Sensortape i skabet er nr. 1, trådløse sensorer mærkes fra 2 og opefter.
7. Gentag proceduren i punkt 1-6 for alle sensorer.

NB! Hvis Waterguard-systemet er forbundet med en alarm fra et alarmselskab, skal du kontakte alarmselskabet for at teste sensorerne, så de ikke registrerer en falsk alarm.

Test sensorerne:

1. Test sensoren ved at fugte sensorpunktet med en fugtig finger eller en dråbe vand. Vandet bør slukke automatisk, og alarmen vil blive aktiveret i kontrolpanelet.
2. Tør sensorpunktet af, og tryk på reset på kontrolpanelet for at stoppe alarmen.
3. Tryk på reset igen for at åbne ventilerne.

Udskiftning af en sensor kræver genindlæsning af systemet:

Hvis en sensor udskiftes, skal systemet nulstilles. Derefter skal alle sensorer - både "nye" og "gamle" - tilmeldes igen. Dette gøres ved at trykke på reset-knappen på kontrolpanelet i ca. 10 sekunder, indtil der lyder et bip. Derefter foretages en ny registrering.

PLACERING AF SENSORER (BLIKKENSLAGER)

Placer sensorerne på steder, hvor der samles vand i tilfælde af en mulig lækage, f.eks. under opvaskemaskinen, i køkkenskabe under vasken osv. Sensorerne kan vægmonteres eller lægges løst på gulvet:

Vægmontering - med beslag:

Brug det medfølgende beslag, og skru det fast på væggen, så sensorens plastikspids kommer helt ned til gulvet. Skub sensoren ind i holderen, indtil den klikker på plads. Sørg for, at den fleksible sensorspids rammer rillen i beslaget og rører gulvet, når sensoren er på plads i beslaget.

Hvis sensorerne skal monteres på en væg med keramiske fliser, kan sensorbeslaget fastgøres med dobbeltklæbende tape (af god kvalitet).

Placeret løst på gulvet - uden beslag

Sensoren kan placeres løst på gulvet under en opvaskemaskine, et køleskab osv. Fjern det medfølgende vægbeslag, så lækagesensorerne kommer i kontakt med overfladen. Den fleksible sensorspids kan foldes ind under sensoren.

Installation af langt sensortape

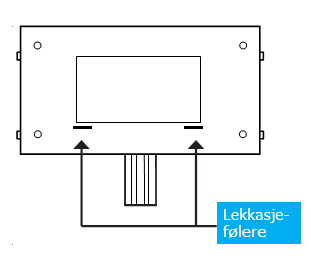

Sensoren kan overvåge et større område ved at bruge et længere sensortape (medfølger) i stedet for den korte sensorspids, der er monteret fra fabrikken:

1. Løsn sensordækslet med en skruetrækker eller lignende.
2. Tag fat i sensortapen, der er fastgjort til sensorens nederste kant, og træk den stramt.
3. Klip den ønskede længde af det medfølgende lange sensortape.
4. Sæt det lange sensortape i med det blå mærke nedad, og skub det ind for at fastgøre det.
5. Test sensortapen med en fugtig finger eller klud. Lyset på den trådløse sensor skal blinke rødt.
6. Sæt dækslet på igen. Monter sensoren på en væg, f.eks. i et køkkenskab, med sensortapen fastgjort til gulvet.

SPECIFIKATIONER FOR UPONOR WATERGUARD

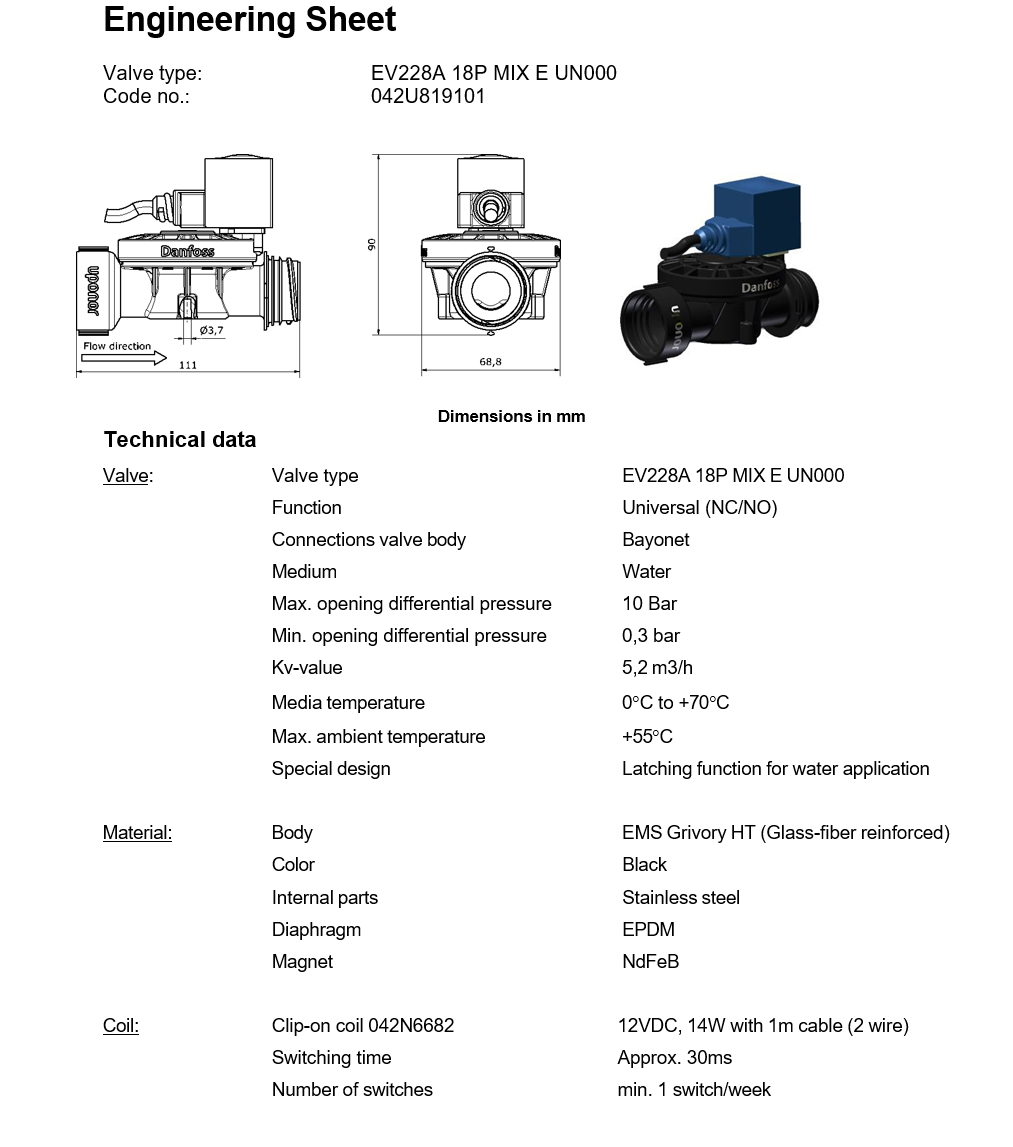

VENTIL

Typebetegnelse	ev228a 18p MiX e Un000
Nominelt tryk	Max 10 bar
Forsyningsspænding	12v +/- 20%
Tilslutning	Bajonet
Maksimal trykforskel ved åbning	10 bar
Minimum trykforskel ved åbning	0,3 bar
KV-værdi	6,0 m3/h
Vandets temperatur	0 til +70 °C
Maksimal omgivelsestemperatur	+50 grader celsius
Specielt design	Omskifterfunktion til vandinstallationer
Ventilhus	eMs grivory Ht (glasfiberforstærket)
Farve	Sort farve
Indvendige dele	Rustfrit stål
Membran	epDM
Magnet	ndfeb
Spole	Med hurtig fastgørelse, 12vDC, 14W med 1m kabel
Cyklustid elektrisk	Ca. 30 ms
Antal operationer	Minimum antal åbne/lukke pr. uge er 1 cyklus

KONTROLPANEL

Driftsspænding	90v-264v, 47-63Hz
Strømforbrug	120ma normal position
Driftsfrekvens	868,3 MHz
ALARM UDGANGE:
Funktion	Normalt lukket (nC), ingen alarm
Maks. spænding	24v
Maks. strøm	100ma
Maks. effekt	200mW
På modstand	Lavere end 20 ohm
Lækagestrøm (slukket)	Mindre end 10ua
INDGANG TIL STYRING AF ON/OFF MED EKSTERN KONTAKT:
Funktion	normalt lukket (nC) vand er tændt

TRÅDLØS SENSOR

Batteri	2 x aa 1,5v Lr6 alkalisk batteri
Radiofrekvens	868,3 MHz

Denne installations-/brugervejledning kan downloades som en vedhæftet PDF-fil på nedenstående link
