Waterguard+ ventilaktuator til 1/2" (DN15) og 3/4" (DN20) kugleventiler

Nøgleord: Ventil, aktuator, 24V DC, elektrisk, motor, styreenhed

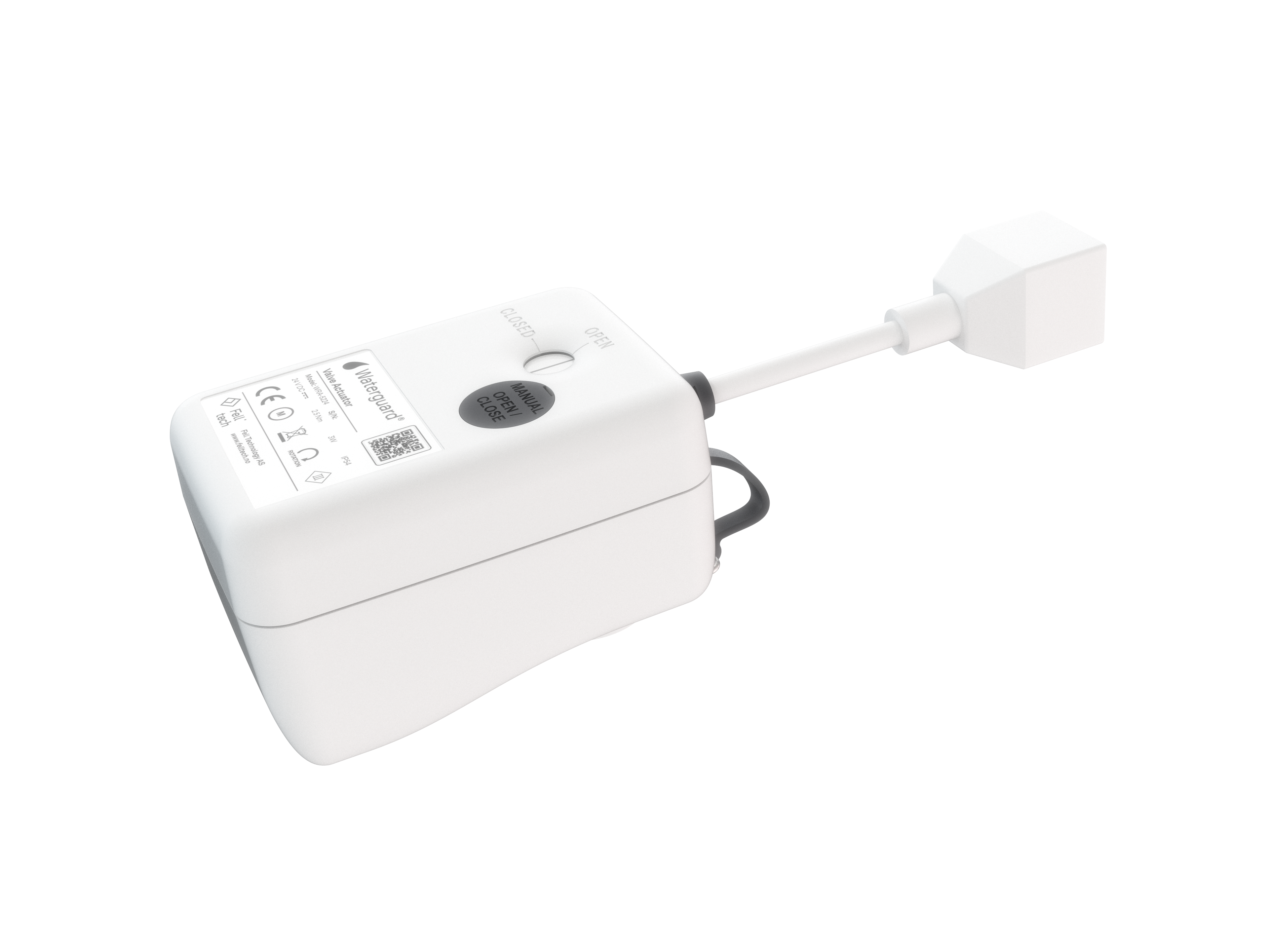

Produktbeskrivelse

24V DC elmotor og styreenhed til 2-vejs kugleventiler (1/2" (DN15) Ball Valve Waterguard+ og 3/4" (DN20) Ball Valve Waterguard+). Aktuatoren styres direkte fra Linkbox+ via et netværkskabel med RJ45-forbindelse.

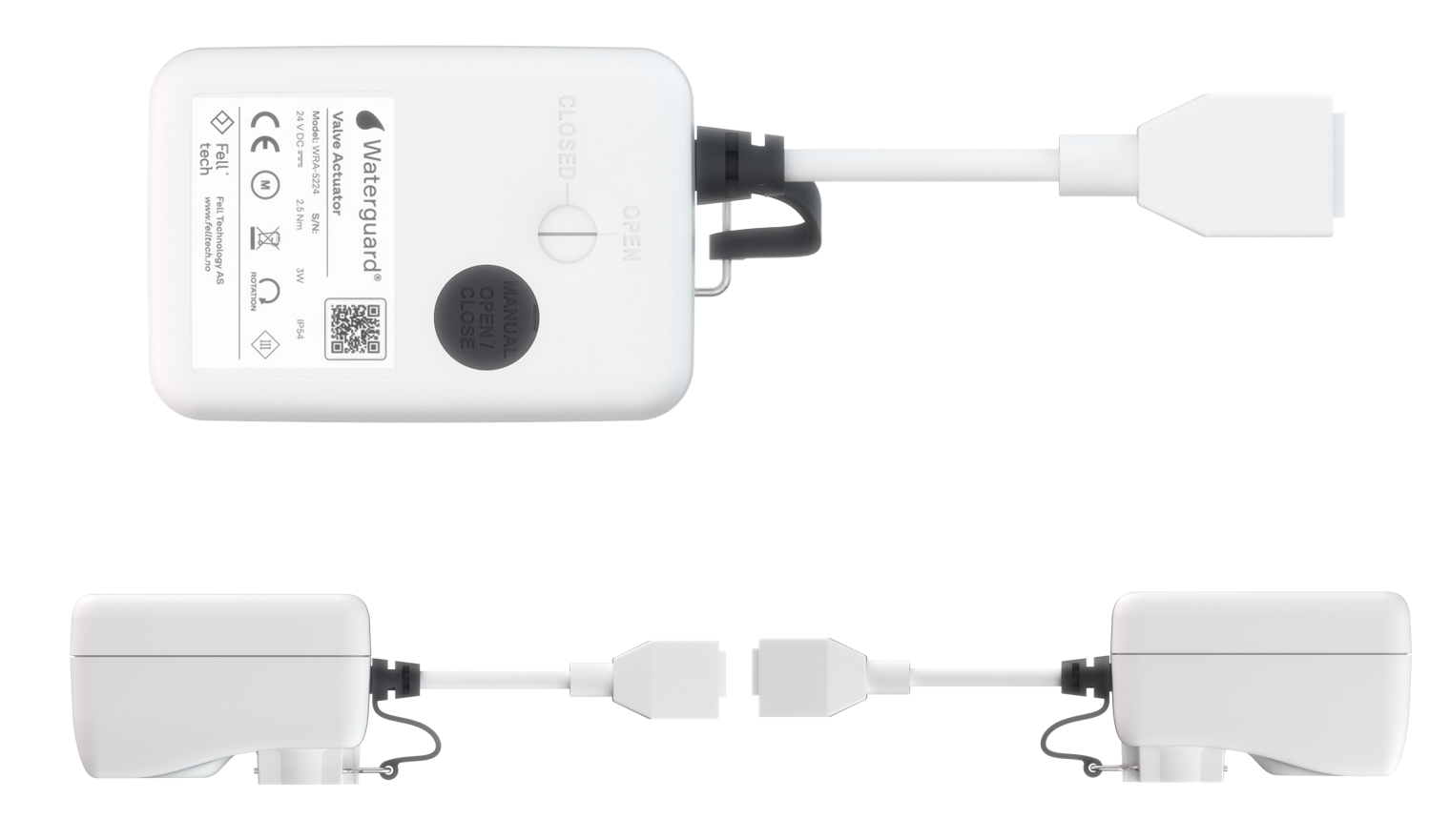

Aktuatoren har en positionsindikator og mulighed for manuel overstyring i tilfælde af strømsvigt. Aktuatoren kan monteres i både opstrøms og nedstrøms vandretning og har en hurtigkobling for nem installation.

Se artiklen om ventilinstallation i installations- og brugervejledningen til Waterguard+ for installation og brug.

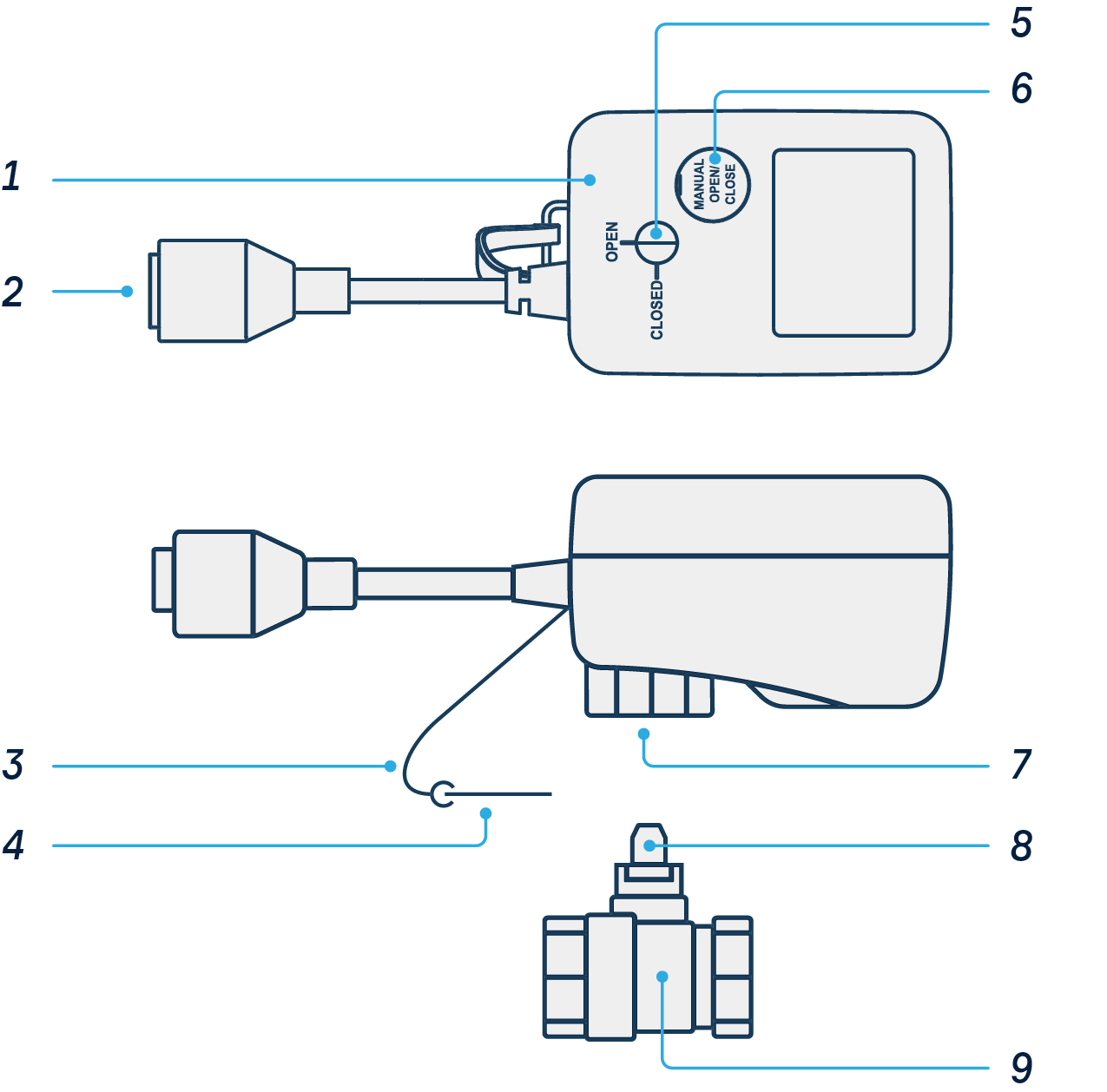

Funktionelle elementer

1. Dæksel


2. RJ45-stik til netværkskabel fra Linkbox+

3. Beslag til hurtigkobling


4. Hurtigkobling til fastgørelse af aktuatoren til ventilen


5. Positionsindikator


6. Manuel overstyring (vip låget op for at få adgang til justeringsskruen)
7. Interface til tilslutning til kugleventil


8. Ventilspindel styret af aktuatoren, der drejer kuglen inde i ventilen mellem ÅBEN og LUKKET position (til reference)


9. Ventilhus (til reference)



Tekniske specifikationer

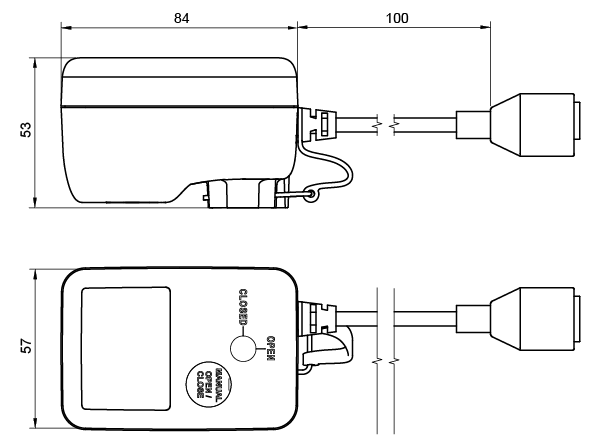

Produktets dimensioner
