| TUOTE | Jaettu kaapeli magneettiventtiileille - 3 metriä | |
| MPN | EAN | NOBB |
| 72.380.337323 | 7072380373404 | 5648246 |
Tuotteen kuvaus
3 m:n jatkojohto, jonka avulla on mahdollista lisätä etäisyyttä Linkbox+- ja magneettiventtiilien 24V DC / 230V AC -virtalähteestä venttiiliin.
Voidaan käyttää yhdessä jaetun kaapelin kanssa magneettiventtiileille - 0,65 m, jos on myös tarve asentaa kaksi tai useampia venttiilejä.
Asennus

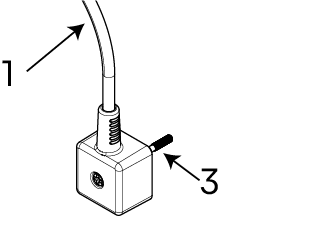

- Siirrä mukana toimitettu 20 mm:n ruuvi(3) venttiilin ohjauskaapelista(1) jatkokaapelin vastaavaan päähän, asenna sitten liitin magneettiventtiiliin(6) ja kiristä ruuvi.

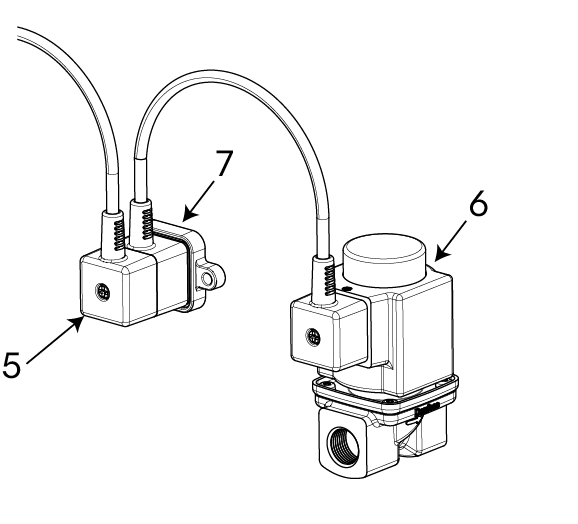

- Asenna mukana toimitettu 38 mm:n ruuvi(5) venttiilin ohjauskaapeliin(1), kiinnitä venttiilin ohjauskaapeli jatkokaapeliin, kiinnitä sitten molemmat liittimet asennuslevyyn(7) ja kiristä ruuvi.
- Asennuslevy on sen jälkeen kiinnitettävä sopivaan pintaan ruuveilla.
Tekniset tiedot
| Kaapelin pituus | 3 m |
| IP-luokka | IP65 |
| Liitäntä | DIN 43650 A (DIN Spade) |
| Virranotto, max. |
Max. - 32 W (2 x 16 W) Tyypillinen - 22 W (2 x11W) |
| Jännite, max. | 240 V AC |
| Materiaalihyväksyntä |
RoHS (2002/95/EY) |
| Tuotehyväksyntä |
CE/RED |
| Tuotteen väri |
Valkoinen väri |
Liitännät
| IN / OUT | Liitäntätyyppi |
| Liitäntä magneettiventtiiliin | 2x DIN 43650 A (DIN Spade) naaras- ja uros + naarasliitin |
