SMART BASICin asennus- ja käyttöohjeet

WATERGUARD SMART BASIC -JÄRJESTELMÄSTÄ

Waterguard SmartBasic on edistyksellinen langaton järjestelmä, joka soveltuu parhaiten koteihin ja liikerakennuksiin, joissa halutaan valvoa useita huoneita. Järjestelmä voidaan päivittää niin monella langattomalla anturilla kuin haluat.

Smart Basicissa on painetestausmahdollisuus (järjestelmä voidaan toimittaa venttiilillä ja paineanturilla piilossa olevien vesivuotojen havaitsemiseen), ja se on suunniteltu liitettäväksi hälytysjärjestelmiin.

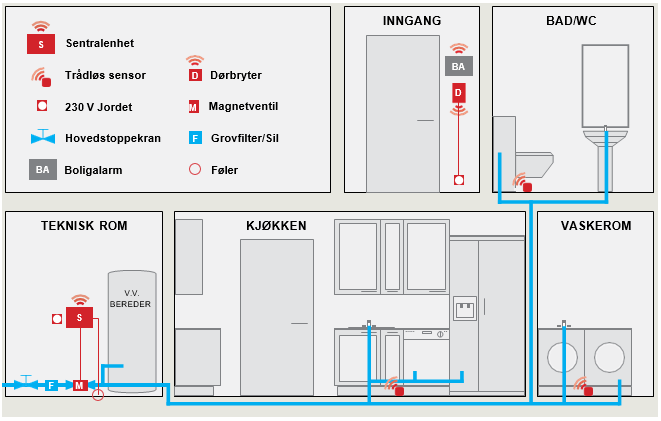

WATERGUARD SMART BASIC -JÄRJESTELMÄN PERIAATEPIIRROS

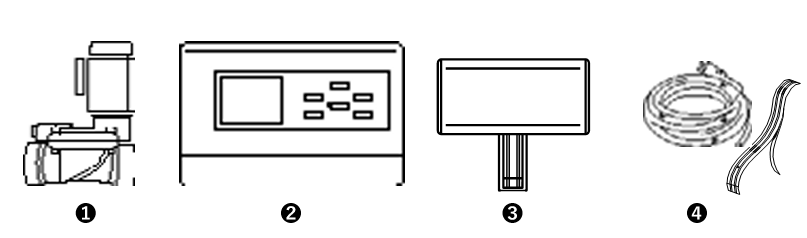

PAKKAUKSEEN SISÄLTYVÄT KOMPONENTIT

ASENNUSOHJEET

MAGNEETTIVENTTIILI

1. Magneettiventtiili asennetaan kylmävesiputkeen pääsulkuhanan jälkeen. Jos asennetaan paloletku, magneettiventtiili on asennettava paloletkun ulostulon jälkeen.

2. Magneettiventtiili voidaan asentaa vaaka- tai pystysuoraan. Kun venttiili asennetaan vaakasuoraan, kela ei saa koskaan roikkua alaspäin.

3. Magneettiventtiili on asennettava oikeaan virtaussuuntaan, joka on merkitty venttiiliin nuolella.

4. Kytke virtajohto magneettiventtiiliin. Muista asettaa mukana toimitettu kumitiiviste liittimen ja venttiilin väliin. Liitin ruuvataan sitten venttiiliin mukana toimitetulla ruuvilla.

HUOM: Suodattimet on asennettava ennen magneettiventtiiliä, jos on olemassa vaara, että lika ja vedessä olevat suuremmat hiukkaset laskeutuvat venttiilin koteloon.

KESKUSYKSIKKÖ

1. Keskusyksikkö asennetaan seinään magneettiventtiilin viereen.

2. Kytke tehtaalla asennettu kaapeli magneettiventtiiliin.

3. Anturikaapeli kiinnitetään ja johdetaan keskusyksiköstä lähimpään valvottavaan alueeseen. Muita rakennuksen alueita valvotaan langattomilla antureilla.

4. Kytke pistoke 230 voltin maadoitettuun pistorasiaan.

HUOM: Järjestelmä on aina asennuksen jälkeen testattava kostuttamalla kaikki anturit märällä liinalla tai vastaavalla ja tarkistamalla, että venttiilit sulkeutuvat. Paina RESET ohjauspaneelissa avataksesi. Käyttäjän on tämän jälkeen testattava järjestelmä vähintään kaksi kertaa vuodessa.

LANGATTOMIEN ANTUREIDEN REKISTERÖINTI

1. Varmista, että sekä ohjauspaneeli että anturit ovat lähellä.

2. Aseta 2 mukana toimitettua AA-paristoa kallistamalla kantta.

3. Paina keskusyksikön OK-painiketta päästäksesi valikkoon. Siirry nuolinäppäimellä alaspäin kohtaan CONFIGURATION ja paina sitten OK.

4. Tämä vie sinut kohtaan DETECT SENSOR. Etsi ylös/alas-nuolinäppäimillä haluamasi alue, jolle kyseinen tunnistin halutaan ohjelmoida. Paina sitten OK.

5. Sinun on nyt aktivoitava anturi painamalla paristojen vieressä olevaa pientä painiketta. Tunnistimen ja keskusyksikön välinen tiedonsiirto käynnistyy, ja tunnistin ohjelmoidaan automaattisesti keskusyksikössä valitun huoneen/paikan mukaan.

LANGATTOMIEN ANTUREIDEN SIJOITTAMINEN

1. Anturit voidaan asentaa seinään kiinnikkeeseen siten, että anturin kärki osoittaa lattiaa kohti.

2. Anturit voidaan myös asettaa tasaisesti lattiaa vasten - ilman kiinnikettä (koska anturin alapuolella on myös anturipisteitä).

3. Antureita voidaan pidentää niihin liittyvällä anturiteipillä. Lähettimen kiinnike kiinnitetään sitten matalalle seinään ja langaton anturi asetetaan kiinnikkeeseen. Mukana oleva anturinauha voidaan kiinnittää anturiin työntämällä se anturin alapuolella olevaan anturiaukkoon. Anturinauhan pituus saa olla enintään 0,6 metriä.

KYTKENTÄKAAVIO

ASENNUSOHJEET

Normaalikäytössä näyttö on pois päältä. Testaa ohjauspaneeli painamalla OK-painiketta, jolloin saat vaihtoehtoiset vaihtoehdot. Palaa normaalitilaan painamalla CANCEL-painiketta.

Jos näytössä näkyy vuoto ja kuuluu äänimerkki, on tapahtunut vuoto (tai anturit ovat aktivoituneet esim. pesun aikana). Pyyhi anturit ja tarkista, onko vesiputkissa jotain vikaa. Paina sitten keskusyksikön RESET-painiketta.

Vähintään kaksi kertaa vuodessa kaikki anturipisteet on testattava. Kostuta anturipisteet ja tarkista, että venttiilit sulkevat veden. Avaa sitten venttiilit uudelleen painamalla RESET.

PÄÄVALIKKO OHJAUSPANEELI

SMS MENU

PARISTON VAIHTO

Antureiden paristot on vaihdettava noin 5 vuoden välein. Irrota anturin kansi ruuvimeisselillä tai vastaavalla ja vaihda paristot. Paina testipainiketta ja tarkista, että merkinnällä A merkitty lamppu vilkkuu vihreänä. Aseta kansi takaisin paikalleen ja vaihda anturi.

Tämän asennus-/käyttöohjeen voi ladata PDF-liitteenä alla olevasta linkistä.
