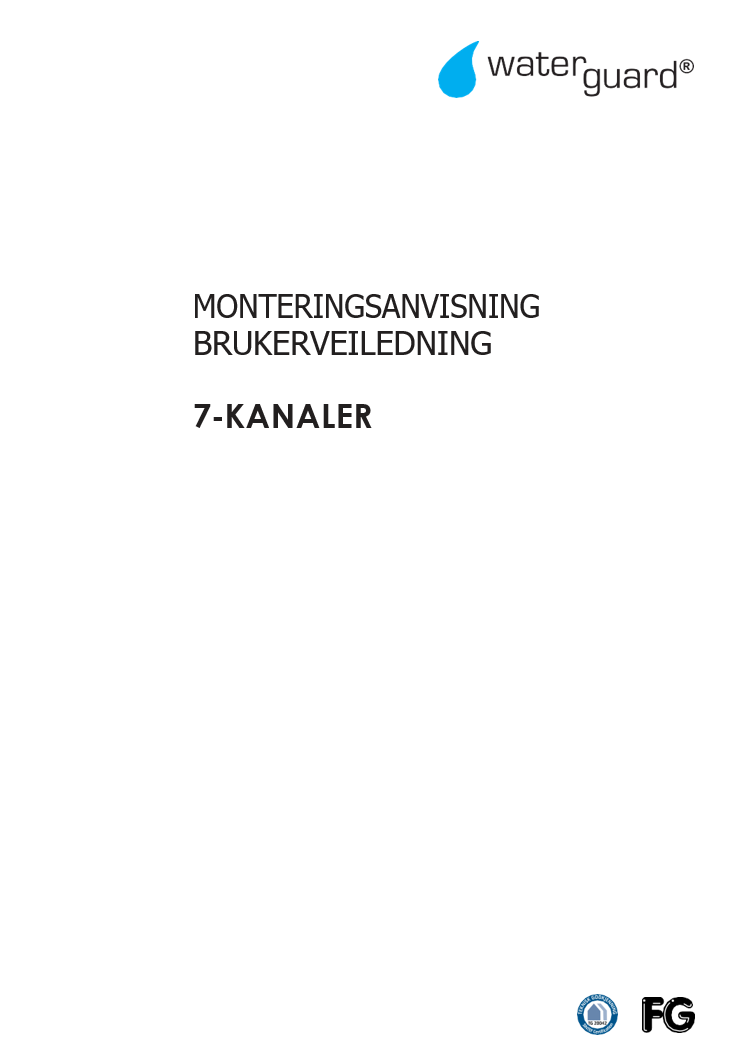

Asennus- ja käyttöohje 7-KANAVAT

NOIN 7-KANAVAINEN

Waterguard 7-kanavainen on keskusyksikkö, joka valvoo anturikaapeleiden avulla asennuksia vesivuotojen varalta. Se on suunniteltu suurempiin asennuksiin, joissa on pitkiä kaapeleita ja joissa langattomat järjestelmät eivät sovellu, kuten rakennuksissa, joissa on putkikuiluja.

Keskusyksikössä on 7 langallista anturituloa ja relelähtö, joka antaa langallisen signaalin SD-järjestelmiin jne. Keskusyksikössä on magneettiventtiilin ohjausventtiilin 24 tunnin välein tapahtuva harjoitustoiminto, joka estää lian ja hiukkasten juuttumisen venttiiliin.

SOLENOIDIVENTTIILI

1. Magneettiventtiilit voidaan asentaa esimerkiksi kylmään/lämpimään/kiertoveteen pääsulkuhanan jälkeen. Jos asennetaan paloletku, magneettiventtiili on asennettava paloletkun ulostulon jälkeen.
2. Kun käytetään useita venttiilejä, käytetään jaettua kaapelia NRF 5648199.
3. Magneettiventtiili voidaan asentaa vaaka- tai pystysuoraan. Kun venttiili asennetaan vaakasuoraan, kela ei saa koskaan roikkua alaspäin.
4. Magneettiventtiili on asennettava oikeaan virtaussuuntaan, joka on merkitty venttiiliin nuolella.
5. Venttiilin liitin asennetaan venttiiliin ja kiinnitetään keskellä olevalla ruuvilla.

HUOM: Suodattimet on asennettava ennen magneettiventtiiliä, jos vedessä on lian ja suurempien hiukkasten riski, jotta hiukkaset eivät pääse venttiiliin.

ASENNUSOHJEET

KESKUSYKSIKKÖ

1. Keskusyksikkö kiinnitetään seinään magneettiventtiilin avulla ennen kuin anturikaapeli kytketään vastaaviin tuloihin (musta liitin voidaan kallistaa ulospäin esim. anturikaapeleiden kytkemisen helpottamiseksi).
2. Kytke magneettiventtiilin liitin magneettiventtiiliin ja kiristä ruuvi.
3. Anturikaapelin kuoritut kohdat asetetaan haluttua valvottavaa pintaa vasten.
4. Näytössä näkyy 7 anturitulon kanavat 1-7.
5. Kytke pistoke 230 V:n maadoitettuun pistorasiaan.

HUOM: Järjestelmä on aina asennuksen jälkeen testattava kostuttamalla kaikki anturikaapelit märällä liinalla tai vastaavalla ja tarkistamalla, että venttiili sulkeutuu. Paina RESET kerran deaktivoidaksesi hälytyksen ja uudelleen avataksesi venttiilin uudelleen.

Käyttäjän on tämän jälkeen testattava järjestelmä vähintään kaksi kertaa vuodessa.

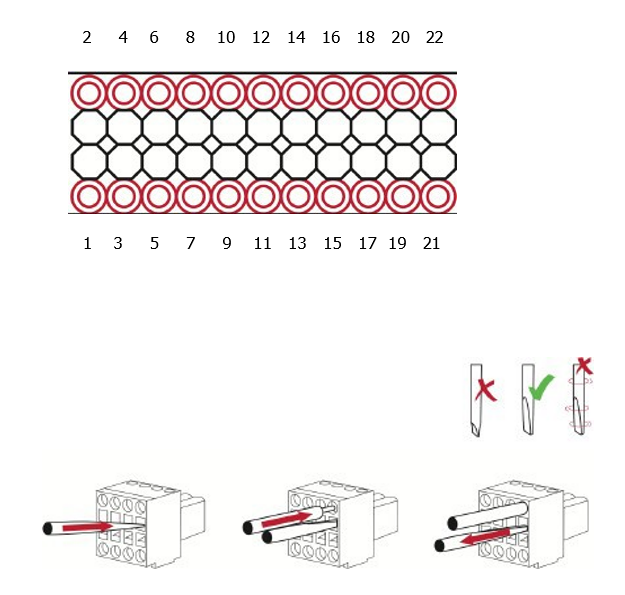

KYTKENTÄKAAVIO

KÄYTTÖOPAS

Keskusyksikkö syttyy keltaisella "NETT"-valolla normaaleissa käyttöolosuhteissa.

Hälytys ilmaistaan "VUOTO" -valon syttymisellä punaisena yhdistettynä äänimerkkiin. Pidä RESET painettuna keskusyksikössä, kunnes äänisignaali lakkaa.

Tarkista anturituloon liittyvän laukaistun hälytyksen syy (katso anturin numero näytöstä).

Pyyhi anturit kuivalla liinalla mahdollisten vuotojen/vuotojen korjaamisen jälkeen.

Nollaa järjestelmä painamalla RESET keskusyksikössä uudelleen ja pitämällä sitä painettuna.

Tämän asennus-/käyttöohjeen voi ladata PDF-liitteenä alla olevasta linkistä.
