Asennus- ja käyttöohje OSO SUPERSMART – Waterguard Asiakastuki

WATERGUARD SYSTEM OSO SUPERSMART , jossa on integroitu paisunta-astia

Täydellinen tuote kaikkiin koteihin!

OSO Supersmart -vedenlämmitin Waterguard-järjestelmällä on uutuus, joka antaa sinulle sekä pikatoiminnolla varustetun vedenlämmittimen, koko talon vuotosuojauksen että elektronisen ohjausjärjestelmän samassa paketissa!

Waterguard-järjestelmä OSO SuperSmart antaa sinulle markkinoiden energiatehokkaimman vedenlämmittimen. Se lämmittää veden kolme kertaa nopeammin kuin muut markkinoilla olevat lämmittimet ja vähentää sähkönkulutusta.

Supertehokkaan vedenlämmittimen lisäksi ohjauspaneeliin on integroitu Waterguard- automaattiset vedenkatkaisijat.

Langattomat anturit ilmoittavat mahdollisista vuodoista. Pääsulkuventtiilin magneettiventtiili sulkee tällöin kaiken vedensyötön, ja ohjauspaneeli voi hälyttää hälytyskeskuksesi.

JÄRJESTELMÄN KUVAUS

Langaton Waterguard-järjestelmä OSO SuperSmart koostuu seuraavista osista: OSO SXS 200, keskusyksikkö, magneettiventtiili, 1 anturikaapeli ja 2 langatonta anturia. Jos lähetin ilmoittaa vuodosta, keskusyksikkö saa hälytyksen ja magneettiventtiili sulkee vedensaannin automaattisesti.

NRF-nro: 5648289

Keskusyksikkö ohjelmoidaan omalla ID-koodilla toimituksen yhteydessä. Antureiden varsinainen asennus ja käyttöönotto keskusyksikköön kuvataan tarkemmin asennuskuvauksessa.

Keskusyksikkö näyttää vuotohälytykset LED-valolla "Vuoto" ja kanavanumeron kaksinumeroisessa LED-näytössä. Äänimerkki/hälytys

aktivoituu myös. Langattomien antureiden paristovika "Battery" näytetään myös vastaavalla tavalla.

Langattomien yksiköiden kantama on suotuisissa olosuhteissa 2-300 m vapaassa näkyvyydessä ja 50 metriä sisätiloissa. Tämä voi vaihdella useista tekijöistä riippuen.

Anturit mittaavat mahdolliset vuodot 10 sekunnin välein sisäänrakennetuilla antureilla tai anturiin liitetyllä anturikärjellä. Anturin paristojen käyttöiän arvioidaan olevan jopa 5 vuotta normaalikäytössä (2 AA-paristoa). Anturia ei tarvitse ohjelmoida uudelleen paristoa vaihdettaessa.

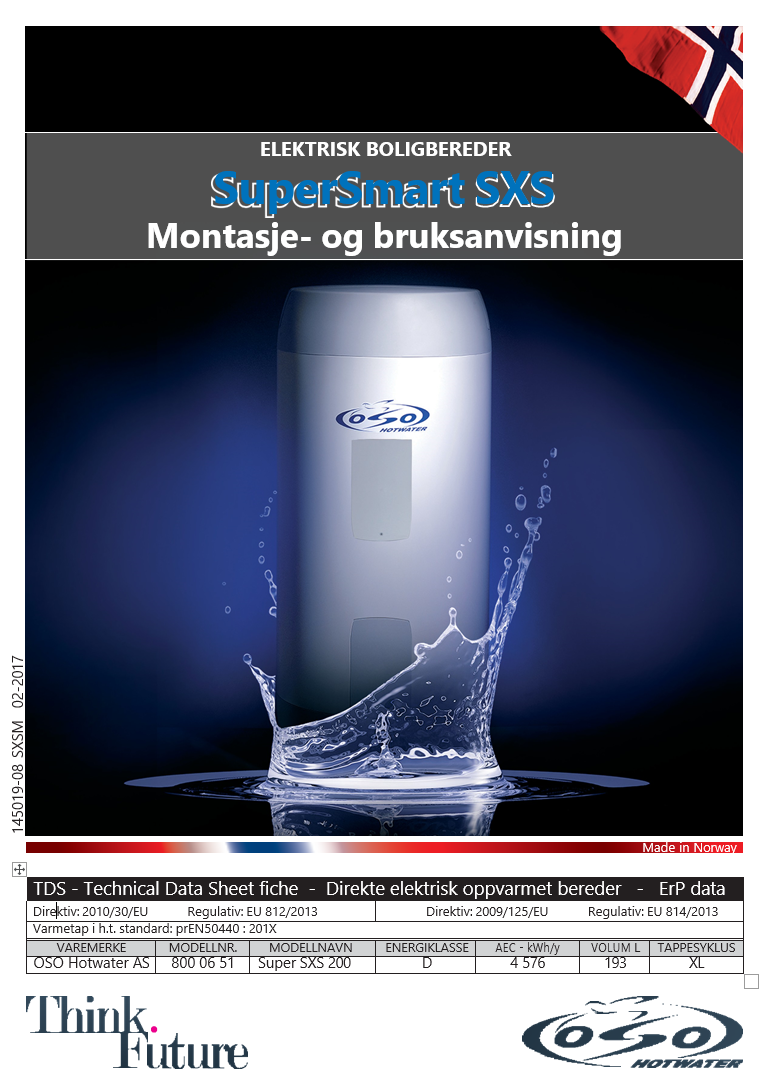

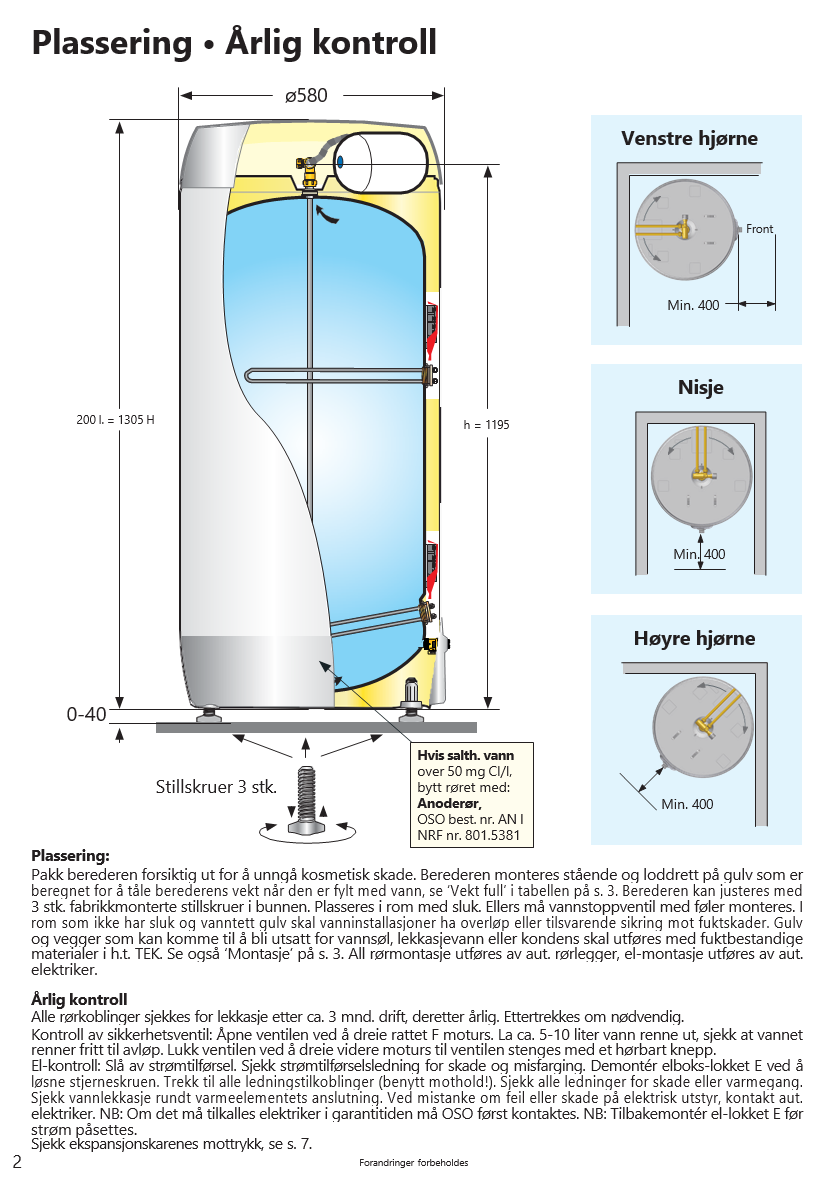

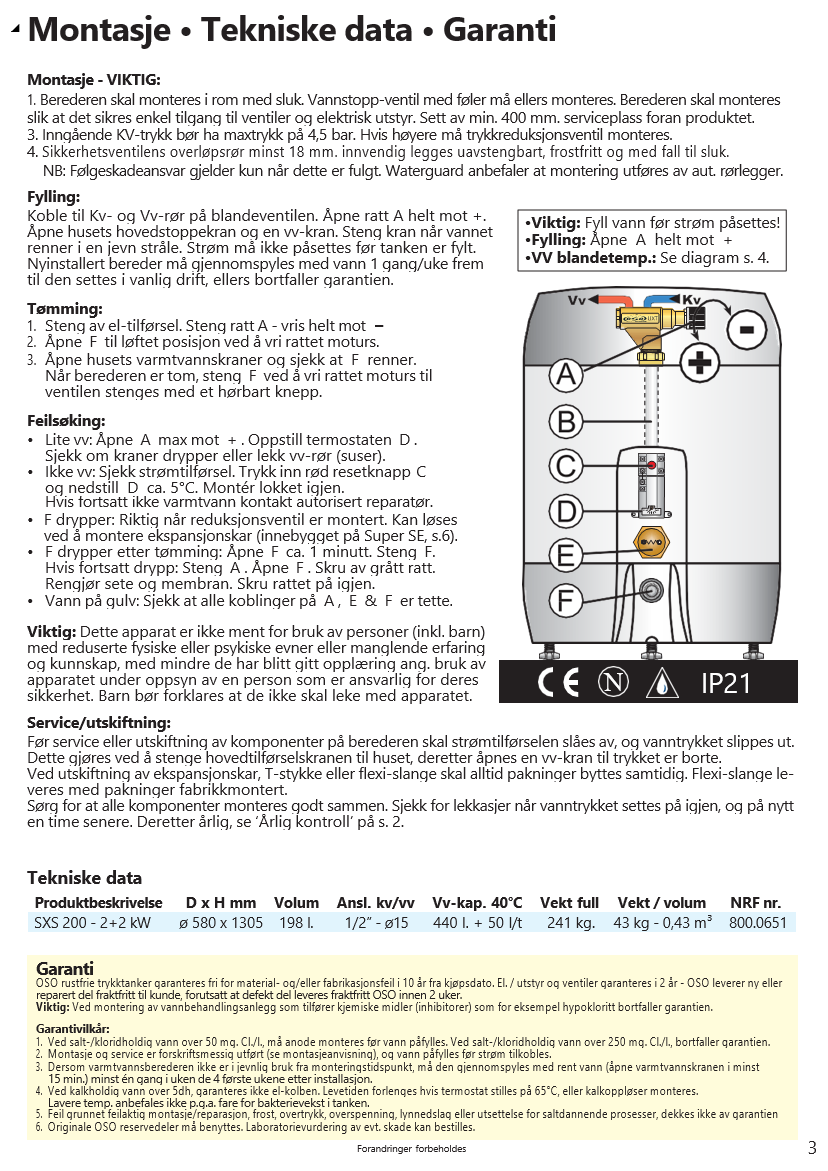

OSO SXS 200 asennetaan lämmittimen erillisessä esitteessä olevan asennus- ja käyttöohjeen mukaisesti.

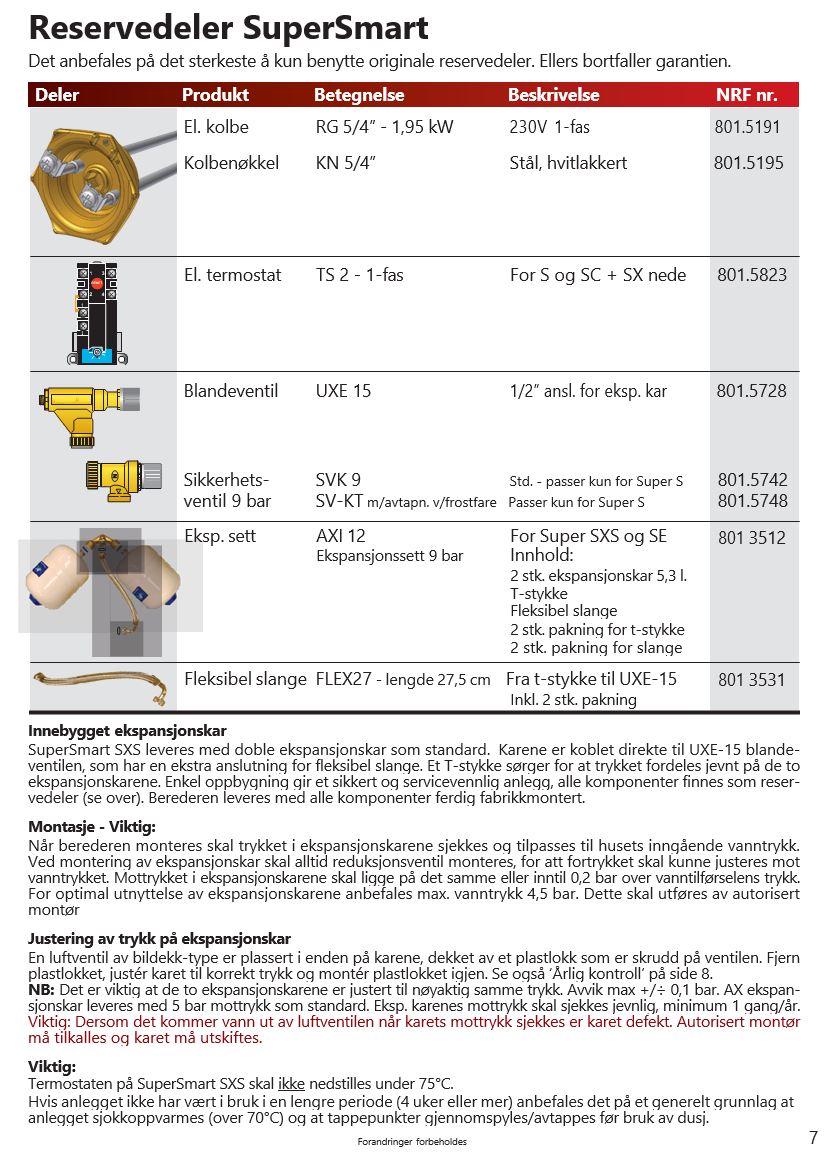

Lisätuotteet: Langaton ovikytkin Langaton magneettiventtiili

Waterguard havaitsee vesivuodon nopeasti ja magneettiventtiili sulkeutuu automaattisesti. Asennus sisältyy vakuutusyhtiöiden vakuutusmaksuja alentavana toimenpiteenä.

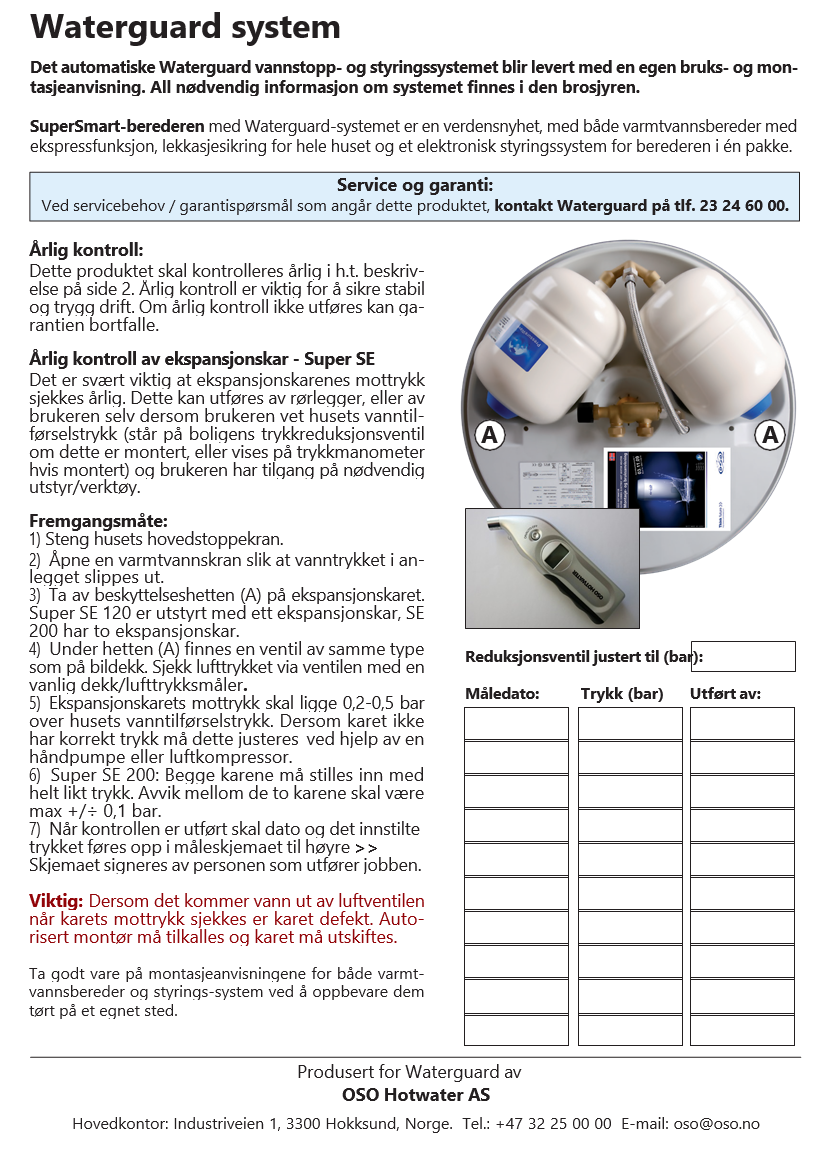

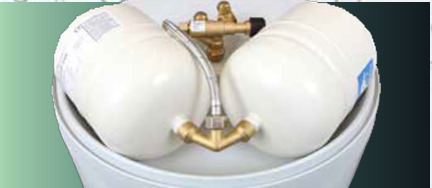

Uusi ominaisuus! Nyt integroidulla paisunta-astialla. TÄRKEÄÄ! Paisunta-astiaa asennettaessa katso OSO:n erillinen käyttöohje.

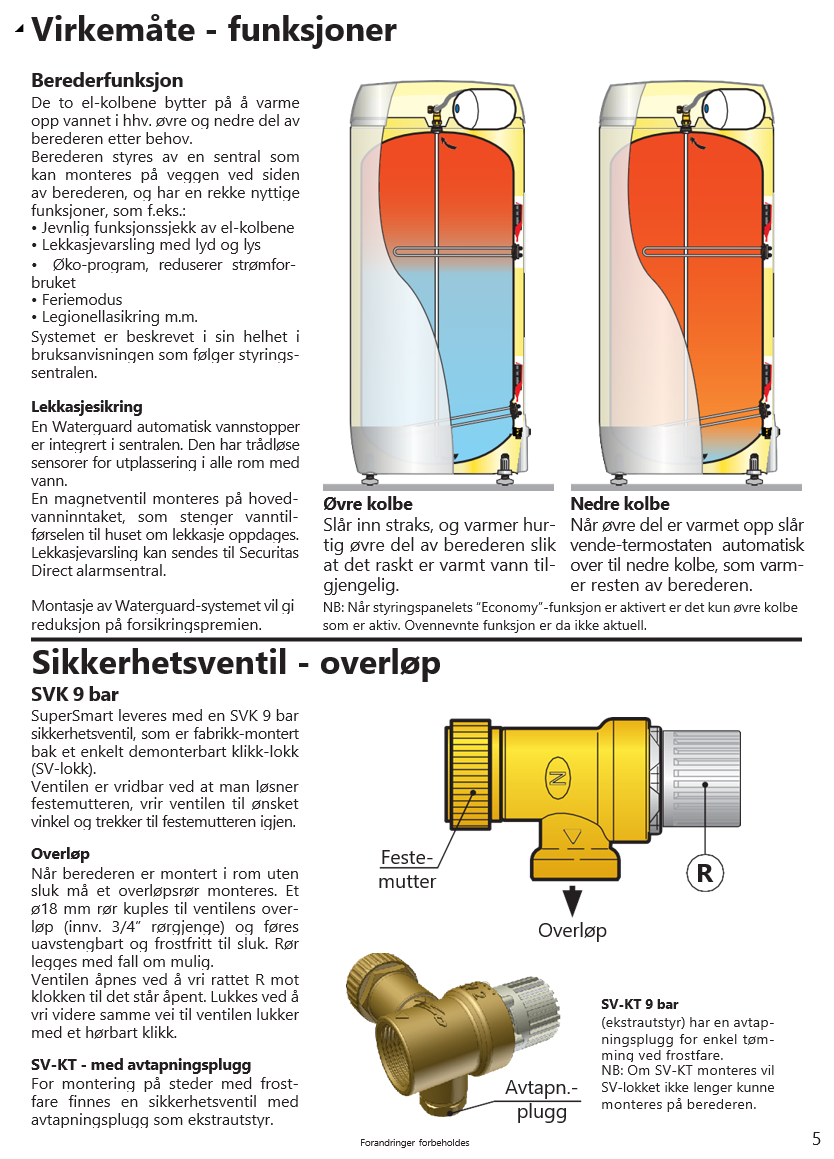

ITSEVÄRÄHTELEVÄ VENTTIILI: Venttiilisäädin on varustettu itseohjautuvalla magneettiventtiilillä. Tämä estää magneettiventtiilin ohjausventtiilin juuttumisen esim. vedessä olevien hiukkasten takia. Keskusyksikkö on ohjelmoitu antamaan yksi harjoitus 24 tunnin aikana.

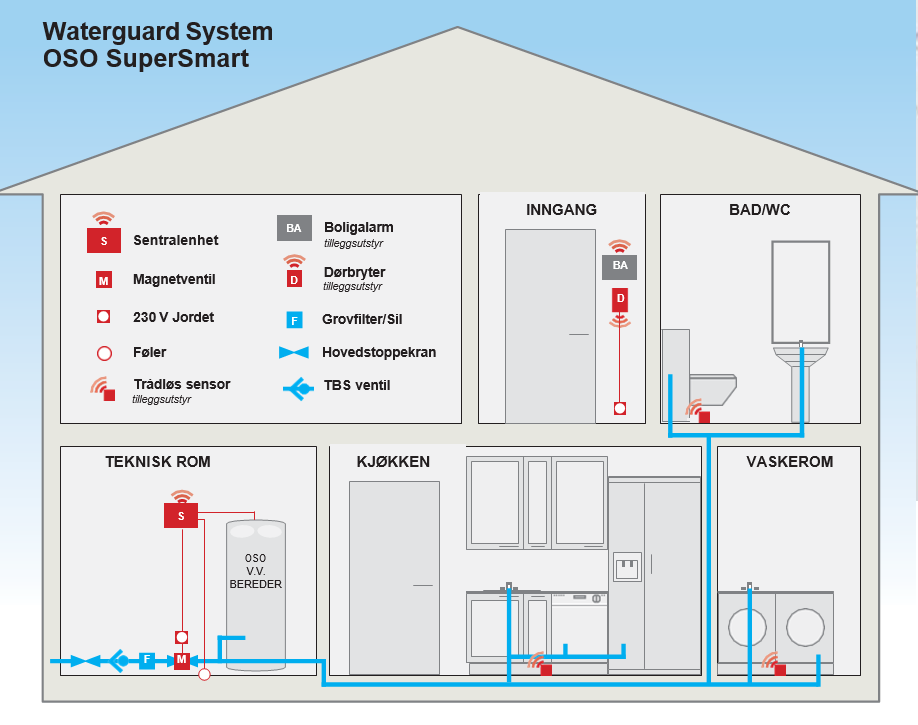

PERIAATTORI

Langattomien lähettimien asennus/sijoitus: Katso periaatekaavio.

Lähettimen kiinnike kiinnitetään seinään, ja lähetin asetetaan kiinnikkeeseen, joka on asennettu mukana toimitettuun anturikärkeen.

Lähetin voidaan sijoittaa myös lattialle ilman kiinnikettä.

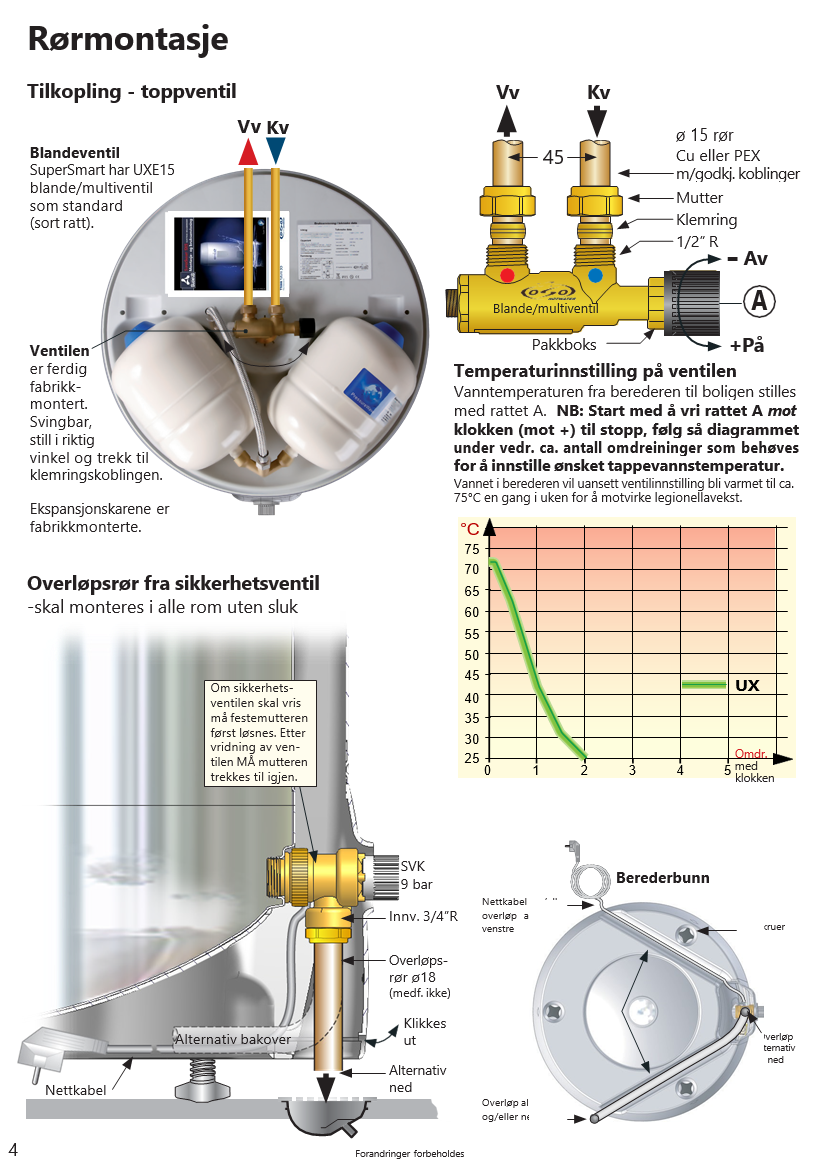

ASENNUSOHJEET

MAGNEETTIVENTTIILI

Magneettiventtiili asennetaan kylmävesiputkeen pääsulkuhanan jälkeen.
Jos paloletku on asennettu, magneettiventtiili PITÄÄ asentaa paloletkun ulostulon jälkeen.
Magneettiventtiili voidaan asentaa vaaka- tai pystysuoraan. Kun venttiili asennetaan vaakasuoraan, kela ei saa koskaan riippua alaspäin.
Magneettiventtiili on asennettava oikeaan virtaussuuntaan, joka on merkitty venttiiliin nuolella.
Magneettiventtiilin saa asentaa vain valtuutettu putkimies.
Ennen magneettiventtiiliä on asennettava suodatin/siivilä, jos on olemassa vaara, että lika ja vedessä olevat suuremmat hiukkaset laskeutuvat venttiilin runkoon.

KESKUSYKSIKKÖ

Keskusyksikkö kiinnitetään seinään OSO-lämmittimen viereen mukana toimitetuilla ruuveilla.
Kytke venttiiliin tehtaalla asennettu magneettiventtiilin kaapeli. Tiiviste ja ruuvi mukana.
Anturikaapeli asennetaan keskuksesta valvottavalle alueelle.
Katso kohta Anturi/anturikaapeli.
Anturikaapeli kytketään keskusyksikköön laatikon alle (vuoto).
Pistoke kytketään 230 voltin maadoitettuun pistorasiaan.
Kytketään valkoinen 4. johto lämmittimestä ohjauskeskukseen.
HUOM! Järjestelmä on testattava min. 1-2 kertaa vuodessa ja aina asennuksenjälkeen. Kosteusanturi ja tarkista, että vesi on suljettu.
Ennen järjestelmän nollaamista mahdollisen vuodon jälkeen on pääsulku suljettava ja avattava uudelleen nollaamisen jälkeen.

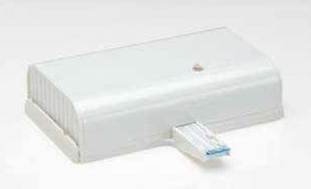

LANGATON ANTURI

Langaton anturi mittaa mahdolliset vuodot 10 sekunnin välein sisäänrakennetuilla antureilla tai lähettimeen liitetyillä anturikärjillä.
Lähettimen kiinnike kiinnitetään seinään. Lähetin asetetaan kiinnikkeeseen, johon asennetaan mukana toimitettu anturikärki.
Asennus lattialle: Irrota kiinnike ja aseta lähetin suoraan valvottavalle pinnalle/lattialle.
Langaton lähetin on sijoitettava valvonnan kannalta edulliseen kohtaan ja niin, että se on saatavilla, kun paristo on vaihdettava.
Lähettimen paristojen käyttöikä on rajoitettu enintään 5 vuoteen normaalikäytössä (2 AA-paristoa).
Anturitesti: Testaa anturi kostuttamalla anturipiste. Varmista hälytyksen sattuessa, että vesi on suljettu. Paina RESET hälytyksen jälkeen nollataksesi järjestelmän.
Anturin punainen LED syttyy, kun se on aktivoitu.
Anturinauha: Poista langattoman anturin anturikärki ja asenna anturinauha samaan paikkaan. Leikkaa oikean pituiseksi.

ANTURITEIPPI.

Litteä anturiteippi kaksipuolisella teipillä, 3 metriä. Voidaan leikata haluttuun pituuteen.
Anturiteipin sijoittaminen on harkittava huolellisesti, jotta sijainti on suotuisa vesivuotojen seurannan kannalta ja jotta vesilaitteistojen normaali käyttö ei vaikuta järjestelmään.

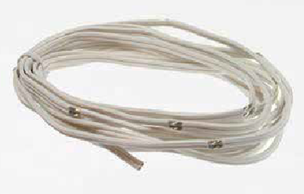

ANTURIN KYTKENTÄ

Tuotteiden mukana 4 metrin keloissa toimitettu anturikaapeli on kuorittu 2 metristä 4 metriin. Sen jälkeen se kuoritaan 15 cm:n välein.
Anturikaapelin asentamisessa on harkittava huolellisesti, että sijainti on suotuisa vesivuotojen seurannan kannalta ja että vesilaitteistojen normaali käyttö ei vaikuta järjestelmään.
Anturikaapeli asetetaan siten, että kuoritut kohdat osoittavat alaspäin maata kohti. Se asetetaan aina alimpiin kohtiin ja kiinnitetään tukevasti.
Anturin testaus: Testaa anturi kastelemalla anturipiste. Hälytyksen sattuessa varmista, että vesi on suljettu. Paina RESET hälytyksen jälkeen järjestelmän nollaamiseksi.

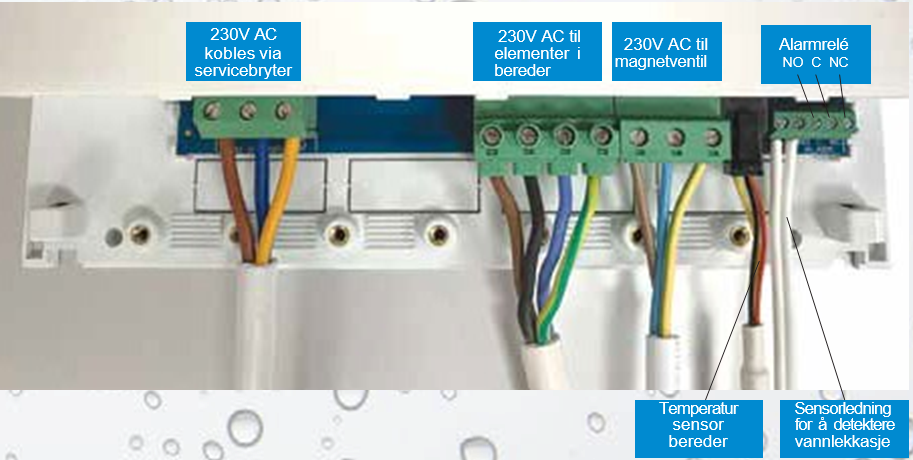

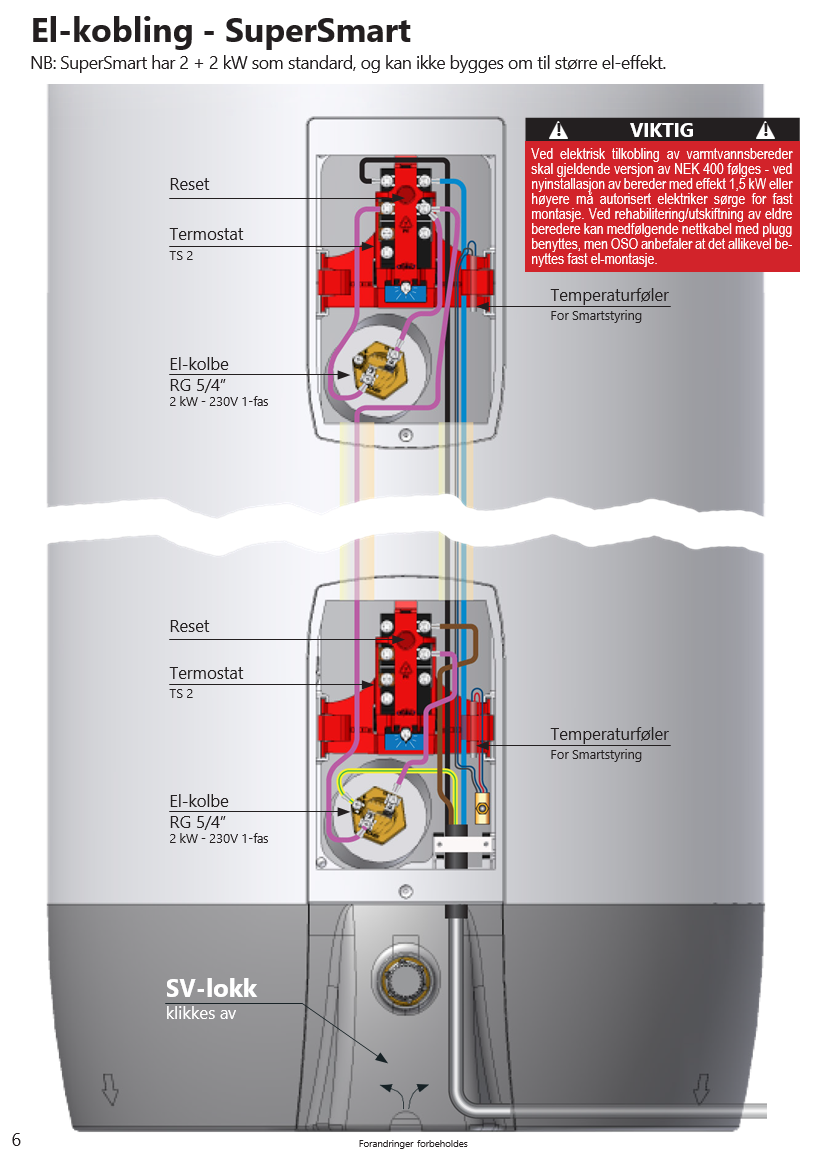

LIITÄNNÄT

OHJELMOINTI.

Kun jännite kytketään ensimmäisen kerran, näytössä näkyy 75°C. Tämä on silloin veden nykyinen asetuslämpötila sekä ylä- että alapullossa. Asetettua lämpötilaa voidaan muuttaa ylös- tai alaspäin näytön vieressä olevilla nuolinäppäimillä.

Toimintopainikkeet

Toimintopainikkeet syttyvät valkoisella valolla, kun ne aktivoidaan.

	Jos painat tätä painiketta, se syttyy ja näytössä näkyy PO. Olet nyt ohjelmointitilassa ja voit rekisteröidä langattomat anturit (katso prog. anturit). Muita ilmoittautumisia varten voit selata nuolinäppäimillä ja valita käytettävän ohjelmointitilan. P0 - Vesianturin rekisteröinti P1 - Ilmoittautuminen langaton ovikytkin (valinnaisvaruste) P2 - Ilmoittautumisen langaton sovitin lisämagneettiventtiiliä varten (lisävaruste). Langattomien antureiden ohjelmointi (on suoritettava): Paina keskusyksikön Prog-painiketta, jolloin "PO" tulee näkyviin. Paina Prog-painiketta uudelleen päästäksesi anturin tunnistenumeroluetteloon (10-29). Valitse nuolinäppäimillä anturin tunnus 10-29:stä ja selaa nuolinäppäimillä haluttuun anturin tunnukseen. Kun olet valinnut anturin ID:n, paina uudelleen Prog-painiketta, jolloin ohjauspaneeli odottaa 10 sekuntia, jonka jälkeen pidät langattoman anturin painiketta alhaalla 2-3 sekuntia (ks. kohta langaton anturi). Kun ohjauspaneeli ja anturi ovat vaihtaneet ID-asetustiedot oikein, ohjauspaneeli palaa normaaliin toimintatilaan. (On hyvä merkitä anturin taakse ohjelmoitu numero vedenkestävällä tussilla).
	Jos haluat lämmittää vain lämmittimen yläosan, paina tätä painiketta. Valo aktivoituu painikkeen alla (säästöasento, n. 100 litran käyttövesitilavuus). Jos Economy ei ole aktivoitu, vedenlämmitin on normaalitilassa (ensin lämmitetään yläosa, sitten alaosa - 200 litraa käyttöveden tilavuudessa).
	Lämmitin voidaan asettaa lomatilaan painamalla Loma-painiketta. Lämmitin lämmittää tällöin vain 5 asteeseen asti energian säästämiseksi ja lämmittimen pitämiseksi pakkasenkestävänä.
	RESET-painikkeen painaminen peruuttaa hälytyksen tai virheilmoituksen tai nopean poistumisen PROG-tilasta. Kun tätä painiketta painetaan, se syttyy 1-2 sekunniksi.
Legionella	Kun kuluttaja asettaa lämmittimen asetuslämpötilan alle 65 celsiusasteeseen, tämä toiminto aktivoituu automaattisesti. Lämminvesivaraaja lämmitetään tällöin kerran viikossa 75 celsiusasteeseen, jolloin legionellabakteerien kasvun mahdollisuus poistuu.

Vika

Ilmoitus järjestelmän virheilmoituksista/punaiset LEDit

°C T.Stat	Jos lämmittimen lämpötilan säätöön tulee vika, T.Stat-merkkivalo syttyy ja äänimerkki kuuluu. Näin tapahtuu myös, jos järjestelmään kytketään verkkojännite ilman, että vedenlämmitin on täytetty vedellä. Säiliössä on myös sisäänrakennettu turvatermostaatti, jos keskusvirtarele ei kytkeydy pois päältä.
Elementti	OSO SuperSmartin sisäänrakennetut rutiinit tarkistavat säännöllisesti, että lämmityskierukat toimivat. Jos ohjauskeskus yrittää lämmittää vettä ilman, että lämpötila nousee, jossakin lämmityskierukassa on todennäköisesti vika. Tällöin keskus siirtyy automaattisesti käyttämään toimivaa kierukkaa ja varoittaa samalla valolla ja äänellä. Paina Reset-painiketta sammuttaaksesi valo- ja ääniviestin.
Paristo	Langattomien vesiantureiden matala paristojännite ilmoitetaan ohjauspaneeliin ja paristovalo syttyy samaan aikaan, kun äänimerkki aktivoituu. Paristot on tällöin vaihdettava.
Vuoto	Jos anturikaapeli on kytketty ohjauspaneeliin ja se ilmoittaa vuodosta, vuodon merkkivalo syttyy, äänimerkki aktivoituu ja näytössä näkyy 0. Vuotoa ei voi havaita. Jos yksi tai useampi langaton vuotoanturi on aktivoitu, vuotoilmaisin syttyy, äänimerkki aktivoituu ja näytössä näkyy anturin tunnusnumero (10-29). Kun vuotoilmoitus annetaan, myös virtarele kytkeytyy pois päältä, jotta säiliö ei kuumene (jos säiliöön ei syötetä vettä). Kaikki hälytykset aktivoivat myös hälytysreleen, joka voidaan kytkeä hälytyskeskukseen.

KÄYTTÖÖNOTTO

Jotta WATERGUARD toimisi mahdollisimman hyvin ja suojaisi vesivuodoilta, näitä ohjeita on noudatettava.

Jos punainen vuotovalaisin palaa, on tapahtunut vesivuoto tai anturit ovat aktivoituneet (esim. pesun tai läikkymisen seurauksena). Pyyhi anturi kuivalla liinalla ja tarkista, onko vesiputkissa jotain vikaa. Nollaa sitten järjestelmä keskusyksikön RESET-painikkeella.
Vähintään kaksi kertaa vuodessa kaikki anturipisteet on testattava. Levitä hieman vettä liinaan ja WATERGUARD sulkee vedensyötön.
Testauksen yhteydessä myös keskusyksikkö on nollattava/RESET.
