PAKETIN OSAT

1	Langaton keskusyksikkö	Yksikkö on tässä järjestelmässä sekä keskusyksikkö että ohjauspaneeli.
2	Magneettiventtiili (1 tai 2 kpl)	Danfoss®-magneettiventtiileitä on saatavana 1/2" ja 3/4" mitoissa.
3	WTG-36C Langaton venttiilien ohjaus	Aktivoi magneettiventtiilin, kun langattomat anturit tai yksikön anturijohto/nauha havaitsevat vuodon.

JÄRJESTELMÄSTÄ

Waterguard® Quick Stop on yksinkertainen langaton sulkemisjärjestelmä vesilaitteistoihin, joissa keskusyksikkö toimii yhdessä langattoman venttiilinohjaimen (-ohjainten) kanssa.

Langattomasta venttiilinohjaimesta on annettava merkki langattomaan keskusyksikköön ennen käyttöä.

Yksikössä on toiminto viivästettyä veden sulkemista varten, kun DELAY on aktivoitu. Tällöin yksikkö sulkee veden 4 tunnin kuluttua.

HUOM! Tässä käyttöoppaassa mainitaan langattomat anturit, anturinauha, pistorasian siirtymä ja jaettu kaapeli useissa yhteyksissä. Tämä on mukana siltä varalta, että joku haluaa käyttää tällaisia komponentteja tämän paketin lisänä.

Laitteita, jotka eivät sisälly tähän pakettiin, mutta joita voidaan täydentää ovat:

Langattomat anturit, NRF-nro 5648275.

Anturinauha, NRF-nro 5648223.

Litteän anturikaapelin pistorasia, NRF-nro 5648221.

Jaettu kaapeli (jos asennetaan 2 venttiiliä), NRF-nro 5648199.

Langattomassa venttiilinohjaimessa on pistorasia 230V AC 10A astianpesukonetta jne. varten. Vesivuodon sattuessa venttiilinohjain katkaisee jännitteen tästä pistorasiasta. * HUOM! TÄMÄ PISTORASIA EI OLE TARKOITETTU VEDENLÄMMITTIMEN KYTKEMISEEN! Ref. NEK 400 - Norjan sähkötekninen komitea (NEK).

Laitteessa on 1,5 metrin kaapeli, jossa on 3-nastainen liitin, joka liitetään magneettiventtiiliin. Jos asennetaan 2 venttiiliä, käytä jaettua kaapelia. Venttiilisäätimen magneettiventtiilin liittimen alkuperäinen kiinnitysruuvi vaihdetaan jaetun kaapelin liittimeen. Mukana toimitettua pitkää hankainta käytetään venttiilisäätimen liittimen liittämiseen jaetun kaapelin urosliittimeen.

TURVATOIMINTO

Langattomassa venttiilisäätimessä on sisäänrakennettu turvatoiminto, joka estää anturikaapelin vetämisen vahingossa ulos venttiilisäätimestä. Jos näin tapahtuu, toistuva äänimerkki kuuluu n. 0,5 sekunnin ajan, Reset-kytkimen LED-merkkivalo vilkkuu punaisena ja vihreänä ja magneettiventtiili sulkee veden. Kun pistoke vaihdetaan, venttiilisäätimen hälytys nollautuu ja magneettiventtiili avautuu uudelleen. Jos langallista anturituloa ei käytetä, tämä toiminto poistuu käytöstä. Jos anturikaapeli kytketään vahingossa ja sitä ei haluta myöhemmin käyttää, tämä turvatoiminto voidaan nollata kytkemällä laite jännitteettömäksi ja kytkemällä se takaisin pistorasiaan ilman asennettua anturikaapelia.

HUOM! Vain itse pistorasiaa valvotaan, jos anturikaapelissa on katkos, tämä toiminto ei ilmoita siitä!

ITSEAKTIVOITUVA VENTTIILI

Langaton venttiilinohjain on varustettu itsestään aktivoituvalla magneettiventtiilillä. Tämä estää magneettiventtiilin ohjausventtiilin juuttumisen esim. vedessä olevien hiukkasten takia.

Laite toimitetaan ohjelmoituna yhdelle harjoitukselle 24 tunnin aikana. Tämä on mahdollista ohjelmoida uudelleen seuraaviin 3 toimintoon:

1 kerta 24 tunnin välein - 1 kerta viikossa - venttiiliä ei saa käyttää.

Harjoitus voidaan ohjelmoida uudelleen seuraavasti:

Paina ja pidä Nollauspainiketta painettuna ennen laitteen kytkemistä pistorasiaan. Pidä painiketta edelleen painettuna ja 20 sekunnin kuluttua kuuluu äänimerkki. Tämä äänisignaali kiertää nyt 3 eri vaiheessa, kunnes Reset-painike vapautetaan haluamasi jakson jälkeen:

Jos Reset-painike vapautetaan 1 äänimerkin jälkeen, laite harjoittaa venttiiliä 24 tunnin välein.

Jos Reset-painike vapautetaan 2 äänimerkin jälkeen, laite käyttää venttiiliä 7 päivän välein.

Jos Reset-kytkin vapautetaan 3 äänimerkin jälkeen, yksikkö ei tee harjoitusta.

Tarkista harjoitusrenkaan tila seuraavasti:

Ota langaton venttiilinohjain pois pistorasiasta ja odota noin 10 sekuntia. Aseta se sitten takaisin pistorasiaan. Yksikön äänimerkki antaa nyt valitun harjoitustaajuuden mukaisen määrän äänimerkkejä.

Jos haluat muuttaa harjoitustaajuutta, toista edellä kuvattu menettely, kunnes olet valinnut haluamasi tilan.

HUOM! Harjoittelun aikana laitteen 230 V:n pistorasiassa on jännitekatkos.

Tämä katkos on n. 20 ms. Erikoistapauksissa tämä voi aiheuttaa sen, että jotkin pistorasiaan kytketyt laitteet muuttavat toimintatilaansa. Jos näin tapahtuu, sitä ei pidetä vikana Waterguard® -venttiilin ohjausyksikössä.

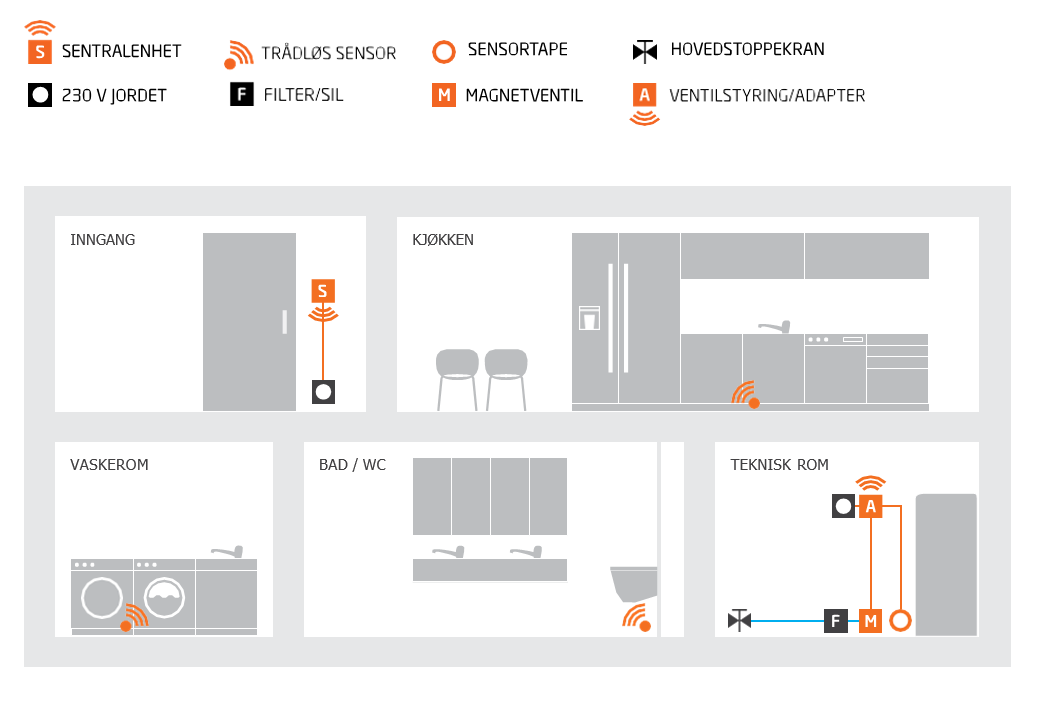

PERIAATTORI

LANGATTOMIEN LAITTEIDEN REKISTERÖINTI

Ennen laitteiden asentamista laite(t) on rekisteröitävä keskusyksikköön!

Kytke jännite langattomaan keskusyksikköön pistokkeella.

Kytke langaton venttiiliohjain pistorasiaan ja liitä venttiilin magneettiventtiilin liitin venttiiliin. Avaa langattomat anturit ja aseta paristot. Älä laita kantta antureiden päälle.

1. Paina keskusyksikössä RESET-painiketta noin 2 sekunnin ajan. Keskus antaa ensin 1 äänimerkin ja sitten 2 äänimerkkiä. Laite on valmis rekisteröitymään ensimmäiseen langattomaan laitteeseen.
2. Paina venttiiliohjaimessa RESET-painiketta, kunnes kuuluu kaksi äänimerkkiä. Muutaman sekunnin kuluessa laitteet muodostavat pariliitoksen ja molemmat antavat äänimerkkejä. Tämä osoittaa, että pariliitos on onnistunut.
3. Jos on hankittu myös langattomia antureita, toista vaihe 1.
4. Paina piirilevyn yläosassa olevaa pientä kytkintä (katso kuva 2 alempana artikkelissa) ensimmäisessä langattomassa anturissa noin 1 sekunnin ajan. Keskusyksikkö antaa äänisignaaleja ja anturin pieni LED vilkkuu nopeasti noin 1,5 sekunnin ajan. Tämä osoittaa, että pariliitos on onnistunut.
5. Jos useita langattomia antureita tai langattomia venttiilinohjaimia on liitetty, toista edellä kuvattu menettely.

Keskusyksikkö muistaa laitteet siinä järjestyksessä kuin ne on rekisteröity. Tämä tarkoittaa sitä, että hälytyksen sattuessa keskusyksikkö ilmoittaa, mikä laite laukaisi hälytyksen ilmoittamisjärjestystä vastaavalla äänimerkkien määrällä. Jos useampi laite hälyttää, keskusyksikkö asettaa hälytyksen viimeksi hälyttäneestä laitteesta.

Jos laitteesta ilmoitetaan useita kertoja, laitteelle annetaan uusi tunnusnumero keskusyksikössä.

Jos olet ilmoittanut laitteita monta kertaa keskusyksikköön, äänimerkkien määrä on monta. Jos haluat selvittää tämän, on mahdollista poistaa annettu tunnussarja. Tämä tapahtuu seuraavasti:

Paina langattomassa keskusyksikössä RESET-painiketta ja pidä sitä painettuna noin 7 sekunnin ajan, kunnes kuulet 5 lyhyttä äänimerkkiä. Jos nyt rekisteröit jo rekisteröidyt yksiköt uudelleen, ne saavat uuden ID-numeron. Tämä ei tarkoita sitä, etteivätkö jo kirjatut yksiköt antaisi hälytystä kuten ennenkin, mutta ne voidaan nyt kirjata uudelleen ja niille voidaan antaa uusi tunnistenumero, joka alkaa numerolla 1-2 jne.

Jos et rekisteröi niitä kaikkia uudelleen, vaarana on, että sinulla on kaksi langatonta laitetta, joilla on sama tunnus. Tällä ei ole mitään tekemistä toiminnon kanssa, mutta menetät mahdollisuuden tunnistaa, mikä laite on laukaissut hälytyksen.

ASENNUSOHJEET

LANGATON KESKUSYKSIKKÖ/OHJAUSPANEELI

1. Langaton keskusyksikkö on asennettava piilotettavaan sähköiseen seinärasiaan, jotta mukana toimitettu virtalähde voi sijaita seinärasian sisällä. Näin saadaan siisti asennus ja varmistetaan, että yksikkö on jatkuvasti kytketty verkkovirtaan. Tämä virtalähde voidaan sijoittaa myös alla olevan kytkimen seinärasiaan antamalla kaapelin tulla tästä rasiasta kytkimen rungon alle. Vaihtoehtoisesti voidaan käyttää esimerkiksi monirasiaa. Elko Multibox pipe/PFXP - Sähköinen numero: 1223740
2. Sisäänrakennetun virtalähteen sijasta voidaan käyttää mukana toimitettua pistokkeellista virtalähdettä, mutta on huomioitava, että jos tämä vedetään tahattomasti ulos pistorasiasta, langattomat laitteet eivät toimi.

MAGNEETTIVENTTIILI

1. Magneettiventtiili asennetaan mieluiten kylmän veden tuloon pääsulkuhanan jälkeen. Jos paloletku on asennettu, magneettiventtiili ON asennettava tämän ulostulon jälkeen.
2. Suodatin/siivilä PITÄÄ asentaa, jos vedessä voi olla likaa tai hiukkasia.
3. Varmista, että käytetty tiivistysmateriaali ei pääse venttiilin sisään asennettaessa.
4. Magneettiventtiili voidaan asentaa vaaka- ja pystysuoraan. Kun venttiili asennetaan vaakasuoraan, sähkökela ei saa koskaan osoittaa alaspäin! Kun venttiili asennetaan pystysuoraan, sähkökontaktin on aina oltava sähkökelan yläosassa!
5. Magneettiventtiili on asennettava oikeaan virtaussuuntaan, katso venttiilin rungossa oleva nuoli.

LANGATON VENTTIILIN OHJAUS JA ANTURINAUHA

1. Venttiilinohjain asennetaan 230 V:n maadoitettuun pistorasiaan lähelle aluetta, jossa magneettiventtiili ja vuotojen varalta valvottava alue sijaitsevat. Jos anturikaapelia ei ole hankittu, siirry kohtaan. 5
2. Kytke Jack-liitin venttiilinohjausyksikköön ja kiinnitä se kaapelisiteillä alustaan.
3. Asenna anturinauha Jack-liittimeen siten, että anturinauhan päässä oleva sininen muovikappale osoittaa poispäin Jack-liittimen päässä olevan liittimen metallikoskettimista.
4. Poista anturinauhan alapuolella oleva peitepaperi ja liimaa se pintaan, johon mahdollisesta vesivuodosta tuleva vesi kerääntyy.
5. Venttiilinohjauksen magneettiventtiilin liitin kytketään venttiilin sähköliitäntään. Kiristä liittimen keskellä oleva ruuvi (käsin) niin, että liittimen kotelo puristuu venttiilin kelaa vasten.

LANGATON ANTURI

Lattialla

Voidaan sijoittaa löysästi lattialle astianpesukoneen, jääkaapin jne. alle. Irrota mukana toimitettu seinäkiinnike niin, että vuotoanturit tulevat kosketuksiin pinnan kanssa. Aseta paristot paikoilleen ohjeen mukaisesti. Ohjeet. Löysä anturin kärki voidaan taittaa anturin alle ennen anturin asettamista lattialle.

Seinälle

Voit kiinnittää anturin helposti seinälle mukana toimitetun seinäkiinnikkeen avulla. Ruuvaa seinäkiinnike sopivaan paikkaan ja niin, että muovinen kärki tulee kokonaan lattiaan asti. Aseta paristot ohjeiden mukaisesti, työnnä anturin kärki kiinnikkeessä olevaan aukkoon ja napsauta anturi paikalleen.

Anturiteipin käyttö

Avaa langaton anturi irrottamalla yläkansi ja ottamalla paristot ulos. Vedä olemassa oleva litteä anturiteippi ulos. Työnnä uusi teippi kokonaan liittimeen sininen folio alaspäin. Varmista, että muovissa oleva lukitustappi sopii teipissä olevaan reikään. Aseta paristot paikoilleen ja aseta yläkansi takaisin paikoilleen. Poista teipin suojapaperi ja asenna kaapeli. Anturiteippi voidaan leikata haluttuun pituuteen. Leikkaamalla anturinauha kahtia, se voidaan liittää 2 laitteeseen. Testaa anturinauhan toiminta kostuttamalla joitakin anturipisteitä ennen järjestelmän käyttöä.

KÄYTTÖÖNOTTO JA TESTAUS

Testaa järjestelmä ennen sen käyttöönottoa käyttämällä keskusyksikköä ON/OFF. Venttiilistä pitäisi kuulua erottuva naksahtava ääni, kun venttiilinohjain kytkee sen päälle.

Testaa myös, että langattomat anturit antavat hälytyksen kostuttamalla itse anturin anturipiste.

Kun langattomat anturit antavat hälytyksen, keskusyksikkö siirtyy OFF-asentoon, jos se on ON-asennossa, ja langaton venttiilinohjain sulkee venttiilin. Keskusyksikkö nollataan painamalla RESET kahdesti. Jos langattoman venttiilisäätimen anturikaapeli on aktivoitu, venttiilisäätimen RESET-kytkintä on käytettävä kerran, ennen kuin keskusyksikkö voidaan nollata painamalla RESET kahdesti.

Muista , että järjestelmän nollaaminen ( veden palauttaminen) edellyttää, että hälytyksen syy on poistettava.

HUOM: Kun järjestelmä on testattu, kodinomistajalle/käyttäjälle on annettava perusteellinen koulutus järjestelmää varten.

1. Asenna kaikki yksiköt paikoilleen ja kytke yksiköt käyttöjännitteeseen. Mitään äänimerkkejä ei saa kuulua käynnistysääntä lukuun ottamatta.
2. Avaa hana niin, että vesi virtaa. Seuraavissa testeissä on tarkistettava, että venttiili todella sulkeutuu, eli että vesi lakkaa virtaamasta avoimesta hanasta.
3. Jos käytät langattoman venttiilinohjaimen anturituloa: Testaa anturikaapelin turvatoiminto vetämällä se ulos.
   • Kuuluu nopea 0,5 sekunnin toistuva äänimerkki.
   • Reset-painikkeen LED-merkkivalo vaihtuu punaisesta vihreään.
   • Magneettiventtiili sulkeutuu ja vesi hanassa lakkaa virtaamasta.
   • Varmista, että tämä pysähtyy, kun pistoke asetetaan takaisin pistorasiaan.
4. Kostuta kostealla liinalla yksi anturin tapin anturipisteistä.
5. Venttiilinohjauksen pitäisi nyt ilmoittaa vuodosta toistuvalla äänimerkillä noin sekunnin välein. Reset-painikkeessa oleva LED-merkkivalo palaa punaisena ja magneettiventtiili sulkee veden.
6. Tarkista, että vesi on lakannut virtaamasta avatusta hanasta.
7. Paina RESET kerran äänimerkin sammuttamiseksi, veden pitäisi pysyä suljettuna.
8. Odota 1 minuutti ja pyyhi samalla hyvin kostunut anturipiste.
9. Sammuta nyt hälytys painamalla keskusyksikön RESET-painiketta kahdesti. Keskusyksikön äänisignaali lakkaa ja LED-OFF vaihtuu LED-ON:ksi.
10. Varmista, että vesi alkaa jälleen virrata edelleen avoimesta hanasta.
11. Kostuta ensimmäisen langattoman anturin anturipiste. Waterguard-logon pisara langattomassa anturissa syttyy punaisena, kun anturin anturipiste on kostea, ja se lähettää hälytyssignaalin.
12. Vesi hanassa sulkeutuu ja keskusyksikön äänimerkki ilmoittaa kyseistä langatonta anturia vastaavien signaalien määrän. Pyyhi anturin tunnistuspiste hyvin!
13. Langaton keskusyksikkö voidaan nyt nollata painamalla RESET kahdesti.
14. Varmista, että vesi alkaa juosta hanasta.
15. Toista menettely muiden langattomien antureiden kanssa. Varmista, että anturipisteet kuivataan hyvin testauksen jälkeen.

KÄYTTÖOPAS

ON ALARM - Jos lisäkomponentteja on ostettu ja asennettu

1. Järjestelmässä on kahdenlaisia hälytyksiä vesivuodon sattuessa:
   1. Langattomien antureiden vesivuodosta ilmoitetaan vain langattomassa ohjauspaneelissa.
   2. Venttiilisäätimen anturikaapelin vesivuodosta ilmoitetaan sekä itse venttiilisäätimessä että ohjauspaneelissa.
2. Langattomien antureiden vuotohälytykset nollataan vain ohjauspaneelissa, kun taas venttiilisäätimen anturikaapelista tulevat vuotohälytykset on nollattava ensin venttiilisäätimessä ja sitten ohjauspaneelissa.
3. Jos vettä on päässyt itse venttiilisäätimeen menevään anturijohtoon, se antaa toistuvia äänimerkkejä 1 sekunnin ajan ja nollauspainike palaa punaisena. Magneettiventtiili on nyt sulkenut vedensyötön. Keskusyksikkö ilmoittaa vesihälytyksestä äänimerkillä ja OFF LED syttyy.
4. Jos vesi on päässyt langattomaan anturiin, vain keskusyksikkö ilmoittaa vesihälytyksestä äänimerkillä ja OFF-LED syttyy, samalla kun magneettiventtiili sulkeutuu.
5. Tämä johtuu joko vesivuodosta tai muista olosuhteista, kuten pesusta jne.
6. Paikanna vesivuoto/vesivuoto ja kuivaa se mahdollisuuksien mukaan.
7. Yksiköiden varsinainen äänisignaali voidaan pysäyttää painamalla kerran Reset-painiketta, jolloin magneettiventtiili on edelleen suljetussa asennossa.
8. Sulje pääsulku ja ota yhteys putkimieheen, jos kyseessä on todellinen vesivuoto.
9. Kun vaurio tai vesivuoto on korjattu, anturin märkä osa on pyyhittävä huolellisesti kuivalla liinalla.
10. Paina Reset-painiketta, jolloin valo vaihtuu punaisesta siniseksi. Magneettiventtiili avautuu.

TESTAA JÄRJESTELMÄ (vähintään kaksi kertaa vuodessa)

1. Avaa vesihana ja anna veden juosta.
2. Käytä kosteaa liinaa ja kostuta anturin anturipiste. Hälytys laukeaa ja vesi sulkeutuu.
3. Varmista, että vesi avoimessa hanassa lakkaa juoksemasta.
4. Pyyhi anturi huolellisesti kuivalla liinalla ja paina keskusyksikön Reset-painiketta hälytyksen hiljentämiseksi. Äänimerkin pitäisi nyt lakata ja LED-ilmaisimen pitäisi muuttua punaisesta (OFF) siniseksi (ON). Venttiilin pitäisi jälleen avautua vedelle.
5. Toista tämä kaikille langattomille antureille ja venttiilinohjaimeen johtavalle anturikaapelille, jos sitä käytetään. Muista, että kun venttiiliohjaimen anturitulo aktivoituu, itse venttiiliohjain on ensin nollattava, ennen kuin keskusyksikkö voidaan nollata!

PARISTOJEN VAIHTAMINEN

Anturin mukana toimitettujen paristojen käyttöikä on noin 5 vuotta.

On suositeltavaa vaihtaa paristot max. 5 vuoden kuluttua, koska liian alhaisella paristojännitteellä varustetuilla langattomilla antureilla voi olla, jos ne on asennettu kauas keskusyksiköstä, ongelmia tavoittaa keskusyksikköä radiosignaaleilla, jos paristojännite laskee.

Jos keskusyksikkö saa langattomilta antureilta signaalin alhaisesta paristojännitteestä, se ilmoittaa tästä vain äänisignaaleilla.

Jos keskusyksikkö vastaanottaa signaalin alhaisesta paristojännitteestä, se pysyy siinä tilassa, jossa se on. Se ei laukaise varsinaista hälytystä eikä sulje magneettiventtiiliä.

Keskusyksikön antamien äänimerkkien määrä on sama kuin anturille järjestelmän alustuksen yhteydessä annettu määrä. Hälytys toistuu 25 sekunnin välein keskusyksikön äänimerkissä.

Keskusyksikössä alhaisen paristojännitteen hälytys nollataan painamalla lyhyesti RESET-painiketta. Muista kuunnella/merkitä muistiin, mikä anturi antoi hälytyksen ennen hälytyksen nollaamista.

1.Irrotaanturi seinäkiinnikkeestä vetämällä sitä 5 mm ylöspäin ja ota se sitten suoraan irti seinäkiinnikkeestä. Käännä etukansi irti anturin sivussa olevien urien avulla.

2. Poista paristot ja aseta vastaavat alkaliparistot (tyyppi AA). 3. Paina kytkintä (kuvassa merkitty punaisella) ja tarkista, että kytkimen oikealla puolella oleva LED alkaa vilkkua. Asenna anturin kansi takaisin paikalleen.

3. Suorita anturin testi: (katso myös 4). Aseta kostea kangas yhden anturipisteen viereen tai kostuta sormesi ja pidä sitä yhtä anturipistettä vasten. Hälytyksen pitäisi laueta. Varo pyyhkimästä kostutetut anturipisteet hyvin!

4. Asenna anturi takaisin paikalleen. Edellä mainittu testi voidaan suorittaa sen jälkeen, kun anturi on asennettu paikalleen, kostuttamalla itse anturikaapelin pisteitä.

Tämä asennus-/käyttöohje on ladattavissa PDF-liitteenä alla olevasta linkistä.
