Asennusopas UPONOR WATERGUARDin asennusohjeet

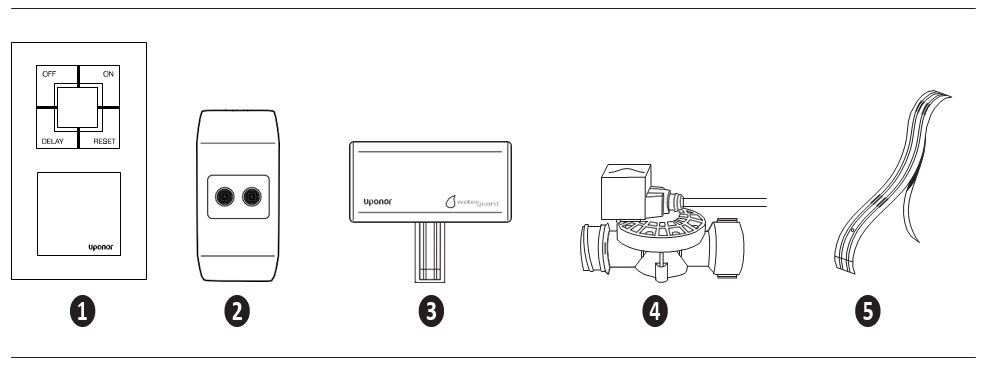

PAKETIN OSAT

1	Ohjauspaneeli seinään upotettavaksi	Tämä on Uponor Waterguard -järjestelmän ohjausyksikkö. Sijoitetaan tavallisesti talon ulko-oven kohdalle.
2	Liitäntärasia	Asennetaan jakokaapin sisälle. Yhdistää kaapissa olevat magneettiventtiilit ja anturikaapelin ohjauspaneeliin.
3	Langaton anturi	1 langaton anturi, jossa on 2 AA-paristoa. Järjestelmää voidaan päivittää useammalla anturilla tarpeen mukaan.
4	Magneettiventtiili - 1 tai 2 kpl.	Salpaava 12 voltin venttiili Uponor-bajonettiliitännällä, joka on helppo asentaa Uponor-jakokaappeihin.
5	Anturinauha, 1 ja 3 metriä	1 metrin mittainen nauha asennetaan kytkentäkoteloon ja teipataan kaapin pohjaan (teippi takana). 3 metrin nauhaa voidaan käyttää langattomien antureiden jatkeena.

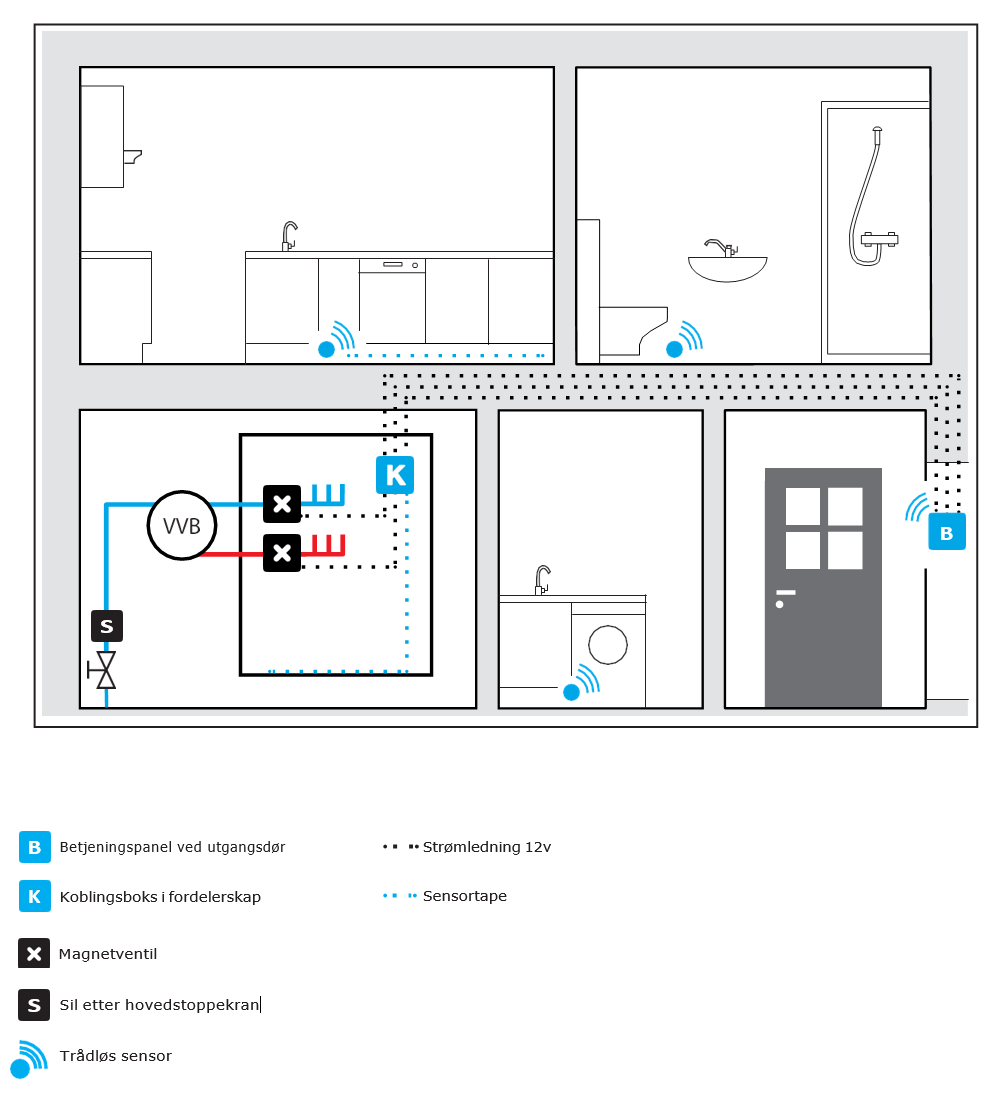

RATKAISUN PERIAATELUONNOS

MAGNEETTIVENTTIILIN ASENNUS (PUTKIMIES)

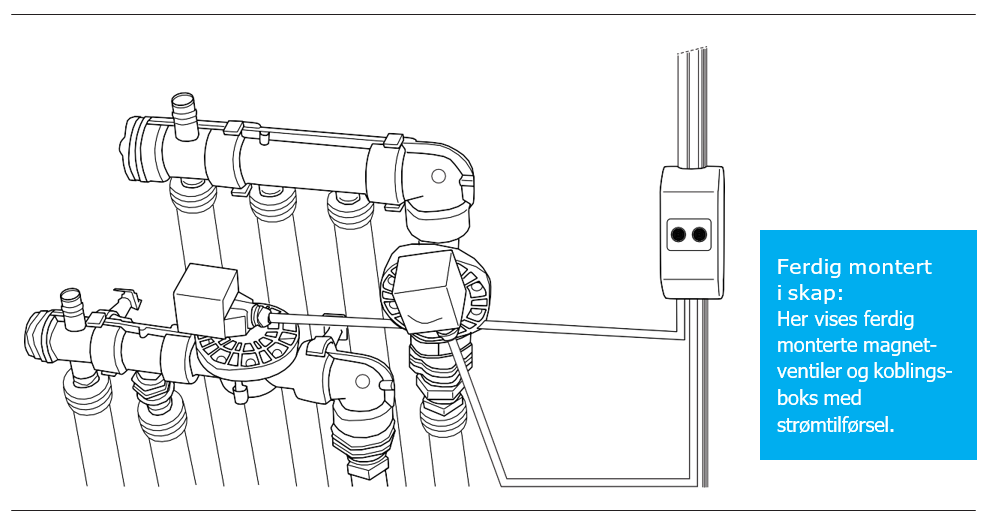

• Magneettiventtiili(t) asennetaan suoraan kylmän/kuuman veden jakotukkiin jakotukkikaapissa. Bajonettiliitäntä tarkoittaa, että tarvitsee kääntää vain ½ kierrosta.
• Jos asennetaan paloletku, erillinen letku on irrotettava ennen magneettiventtiiliä.
• Kun magneettiventtiileitä on vain yksi, se voidaan asentaa vaaka- tai pystysuoraan. Kun magneettiventtiileitä on 2, vähintään toinen niistä on asennettava pystysuoraan.
• Varmista, että magneettiventtiili on asennettu oikeaan virtaussuuntaan, katso nuoli venttiilin pohjassa.
• Suodattimet on asennettava ennen magneettiventtiiliä, jos on olemassa vaara, että lika ja vedessä olevat suuremmat hiukkaset laskeutuvat venttiiliin.

OHJAUSPANEELIN KYTKENTÄ (SÄHKÖASENTAJA)

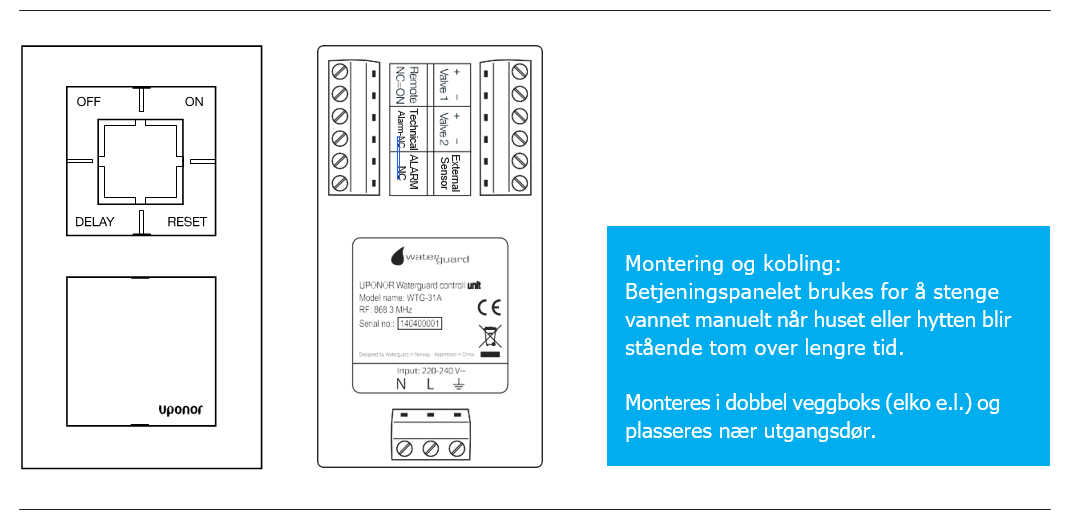

Ohjauspaneelin ja jakokaapissa olevan kytkentärasian välinen liitäntä:

Venttiili 1	Kytkentä venttiiliin nro 1 (kylmä vesi).
Venttiili 2	Liitäntä venttiiliin nro 2 (kuuma vesi).
Ulkoinen anturi liitettäväksi jakokaapissa olevaan vuotoanturiin.

Verkkojännite:

L	Jännite:
N	nollajännite
G	Maa

Integrointi kotihälytykseen (hälytysasentajalle)

Kaukosäädin	Liitäntä hälyttimestä tulevalle ohjaussignaalille. nC (oikosuljettu tulo) = vesi päällä.
Tekniikka	Lähtö hälytyskeskukseen teknistä hälytystä varten Oikosulku = normaali Auki = tekninen hälytys, akkuvika, radioviestintävika.
Vuoto	Hälytyslähtö hälytyskeskukseen Oikosulku = normaali Auki = hälytys

Kaapelin pituus:

Ohjauspaneelin ja venttiilien välisten johtojen poikkileikkauksen on oltava riittävä, jotta järjestelmä toimii oikein. Jos johdot ovat liian ohuita, jännitehäviö johtojen yli on liian suuri eivätkä venttiilit sulkeudu kuten pitäisi. katso alla olevasta taulukosta kuparijohtojen vaadittu poikkipinta-ala:

Mitta	Maksimipituus
0,75 mm2	20 m
1,0 mm2	28 m
1,5 mm2	40 m
2,5 mm2	70 m

LIITÄNTÄRASIAN ASENNUS KAAPPIIN (SÄHKÖASENTAJA)

• K-putki työnnetään kaappiin nipan avulla (saatavana sähköasentajalta).

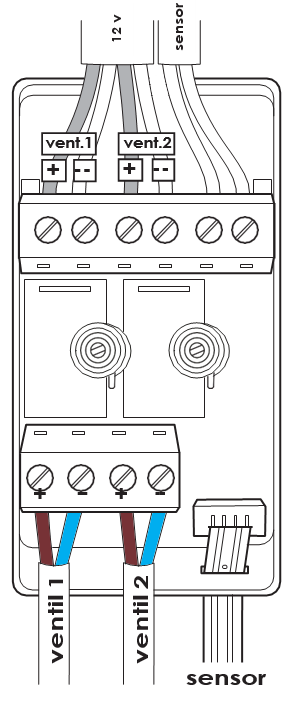

• 12 voltin johdot ja liitäntä ohjauspaneelista tulevaan anturikaapeliin vedetään ja kytketään kytkentärasian yläosaan kuvan mukaisesti.
• Kytke 2-johtiminen kaapeli magneettiventtiilistä samaan väriin kytkentärasian alaosassa.
• Kiinnitä liitäntärasia kaapin sisäseinään kaksipuolisella teipillä (mukana).

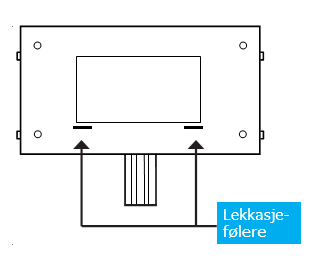

• Anturikaapelin on havaittava mahdolliset vuodot kotelon sisällä. Se liitetään jakolaatikon alapuolelle ja kiinnitetään kotelon pohjaan takapuolella olevalla teipillä.

HUOM! On tärkeää, että +/- kytketään oikeaan napaan ohjauspaneelista jakolaatikkoon.

Sulkuventtiilin hätäavaus sähkökatkoksen sattuessa

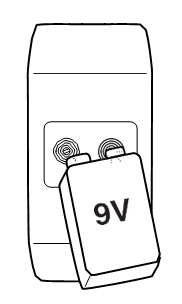

Kosketa kytkentäkotelon kosketuspisteitä 9 voltin pariston napoihin lyhyeksi hetkeksi. Kun positiivinen kela osoittaa oikealle, venttiili 1 aukeaa. Kun positiivinen kela osoittaa vasemmalle, venttiili 2 aukeaa (jos asennettu).

ANTUREIDEN VALMISTELU (PUTKIMIES)

Vesianturit on ilmoitettava ohjauspaneeliin ennen niiden käyttöä:

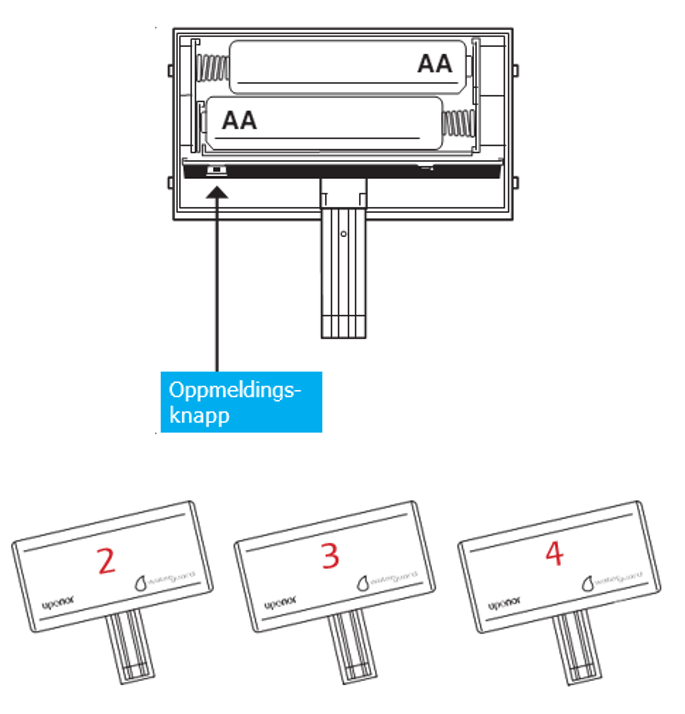

1. Irrota anturin yläkansi
2. Aseta sisään 2 aa paristoa
3. Paina ohjauspaneelin RESET-painiketta vähintään 2 sekunnin ajan, kunnes lepovalo alkaa vilkkua
4. Paina 30 sekunnin kuluessa anturin kannen alla olevaa ilmoittautumispainiketta.
5. Ohjauspaneeli kuittaa äänimerkillä, ja rekisteröinti on valmis.
6. Merkitse anturit vedenkestävällä tussilla siinä järjestyksessä, jossa ne on rekisteröity: Kaapissa oleva anturinauha on numero 1, langattomat anturit merkitään numerosta 2 ylöspäin.
7. Toista kohdat 1-6 kaikille antureille.

HUOM! Jos Waterguard-järjestelmä on kytketty hälytysyhtiön hälytykseen, ota yhteyttä hälytysyhtiöön antureiden testaamiseksi, jotta ne eivät rekisteröi vääriä hälytyksiä.

Testaa anturit:

1. Testaa anturi kostuttamalla anturikohta kostealla sormella tai vesipisaralla. Veden pitäisi sulkeutua automaattisesti ja hälytys aktivoituu ohjauspaneelissa.
2. Pyyhi anturipiste ja lopeta hälytys painamalla ohjauspaneelin nollauspainiketta.
3. Avaa venttiilit painamalla uudelleen reset-painiketta.

Anturin vaihtaminen edellyttää järjestelmän uudelleenkirjaamista:

Jos anturi vaihdetaan, järjestelmä on nollattava. Sen jälkeen kaikki anturit - sekä "uudet" että "vanhat" - on rekisteröitävä uudelleen. Tämä tehdään painamalla ohjauspaneelin nollauspainiketta noin 10 sekunnin ajan, kunnes kuuluu äänimerkki. Tämän jälkeen tehdään uusi rekisteröinti.

ANTUREIDEN SIJOITTAMINEN (PUTKIMIES)

Sijoita anturit paikkoihin, joihin vesi kerääntyy mahdollisen vuodon sattuessa, esim. astianpesukoneen alle, keittiön kaappeihin tiskialtaan alle jne. Anturit voidaan asentaa seinälle tai asettaa irrallaan lattialle:

Seinäasennus - kiinnikkeen kanssa:

Käytä mukana toimitettua kiinnikettä ja ruuvaa se seinään niin, että anturin muovinen kärki tulee kokonaan lattiaan asti. Työnnä anturi pidikkeeseen, kunnes se napsahtaa paikalleen. Varmista, että joustava anturin kärki osuu pidikkeessä olevaan uraan ja koskettaa lattiaa, kun anturi on paikallaan pidikkeessä.

Jos anturit on tarkoitus kiinnittää keraamiseen laattaseinään, anturikiinnike voidaan kiinnittää kaksipuolisella teipillä (hyvälaatuisella).

Asetetaan löysästi lattialle - ilman kiinnikettä.

Anturi voidaan sijoittaa löysästi lattialle astianpesukoneen, jääkaapin jne. alle. Irrota mukana toimitettu seinäkiinnike niin, että vuotoanturit tulevat kosketuksiin pinnan kanssa. Joustava anturin kärki voidaan taittaa anturin alle.

Pitkän anturinauhan asennus

Anturi voi valvoa laajempaa aluetta käyttämällä pidempää anturinauhaa (sisältyy toimitukseen) tehtaalla asennetun lyhyen anturinauhan sijaan:

1. Löysää anturin kansi ruuvimeisselillä tai vastaavalla.
2. Tartu anturin alareunaan kiinnitettyyn anturinauhaan ja vedä se tiukalle.
3. Katkaise mukana toimitetusta pitkästä anturiteipistä haluttu pituus.
4. Työnnä pitkä anturinauha sinisen merkin ollessa alaspäin ja työnnä se kiinni.
5. Testaa anturiteippi kostealla sormella tai liinalla. Langattoman anturin valon pitäisi vilkkua punaisena.
6. Aseta kansi takaisin paikalleen. Asenna anturi seinälle, esim. keittiön kaappiin, ja kiinnitä anturinauha lattiaan.

UPONOR WATERGUARDIN TEKNISET TIEDOT

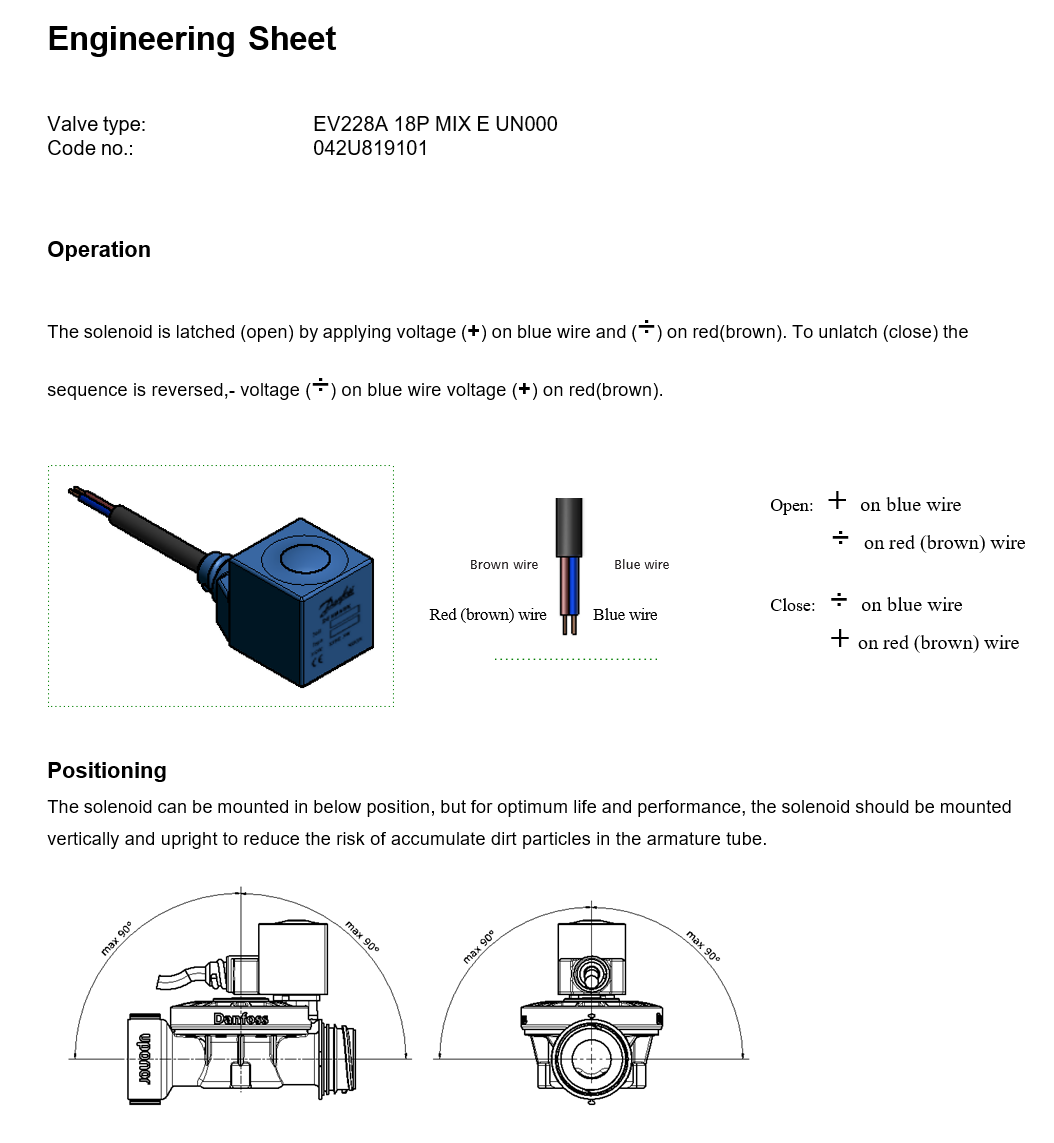

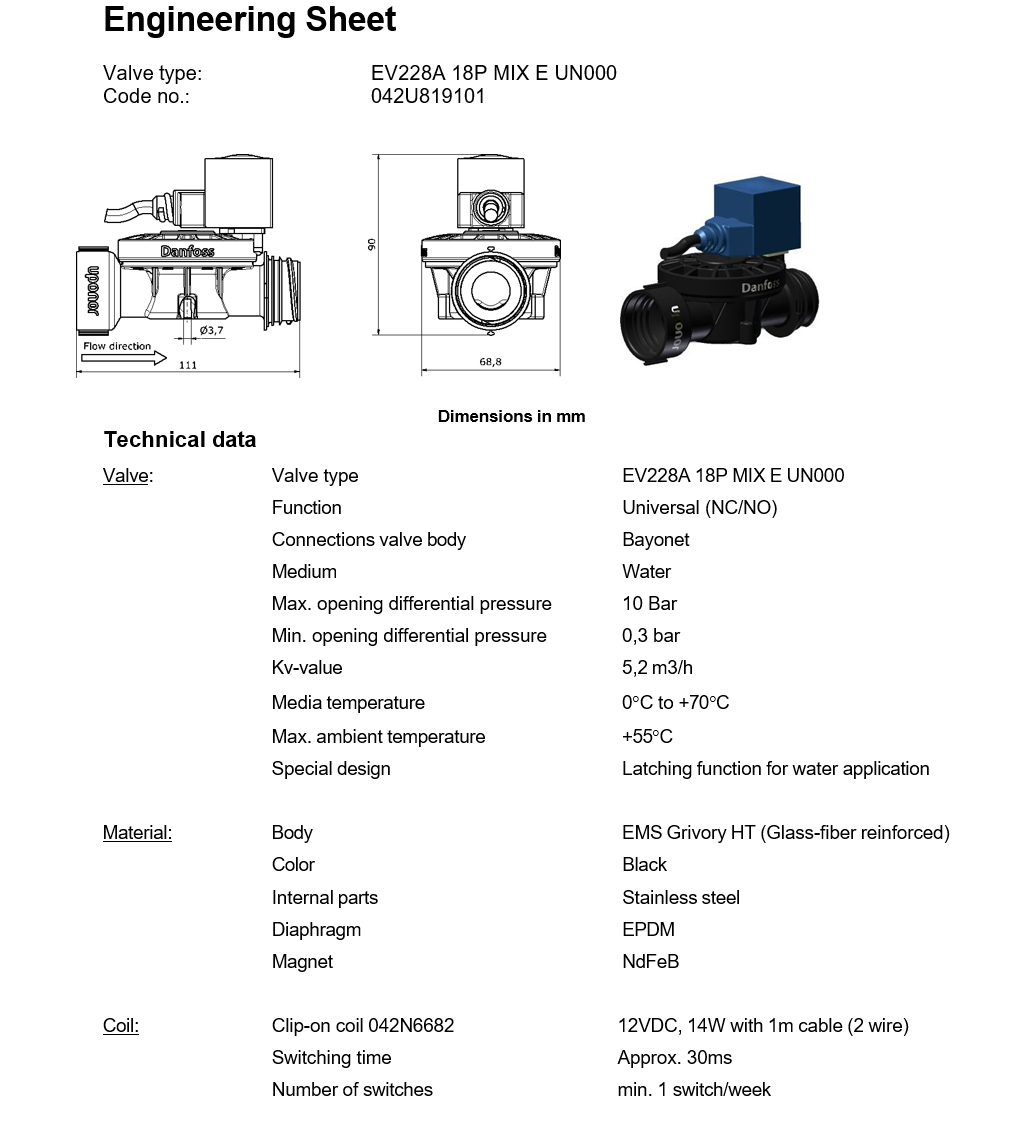

VENTTIILI

Tyyppimerkintä	ev228a 18p MiX e Un000
Paineen mitoitusarvo	Enintään 10 bar
Syöttöjännite	12v +/- 20%
Liitäntä	bajonetti
Suurin paine-ero avattaessa	10 bar
Pienin paine-ero avattaessa	0,3 bar
KV-arvo	6,0 m3/h
Veden lämpötila	0 - +70 °C
Ympäristön maksimilämpötila	+50 celsiusastetta
Erikoisrakenne	Kytkentätoiminto vesiasennuksia varten
Venttiilin runko	eMs grivory Ht (lasikuituvahvisteinen).
Väri	Musta väri
Sisäiset osat	Ruostumaton teräs
Kalvo	epDM
Magneetti	ndfeb
Kela	Pikakiinnityksellä, 12vDC, 14W, 1m kaapelilla.
Sykliaika sähköinen	Noin 30 ms
Toimintojen määrä	Vähimmäismäärä avauksia/sulkemisia viikossa on 1 sykli.

OHJAUSPANEELI

Käyttöjännite	90v-264v, 47-63Hz
Virrankulutus	120ma normaaliasento
Käyttötaajuus	868,3 MHz
HÄLYTYSLÄHTEET:
Toiminto	Normaalisti suljettu (nC), ei hälytystä.
Maksimijännite	24v
Maksimivirta	100ma
Maksimiteho	200mW
vastus	Pienempi kuin 20 ohmia
Vuotovirta (pois päältä)	Alle 10ua
SISÄÄNTULO OHJAUS PÄÄLLE/POIS ULKOISELLA KYTKIMELLÄ:
Toiminto	normaalisti suljettu (nC) vesi on päällä

LANGATON ANTURI

Paristopaketti	2 x aa 1.5v Lr6 alkaliparisto (Lr6)
Radiotaajuus	868,3 MHz

Tämä asennus- ja käyttöohje on ladattavissa PDF-muodossa alla olevasta linkistä.
