Waterguard+ venttiilitoimilaite 1/2" (DN15) ja 3/4" (DN20) palloventtiileille.

Avainsanat: Venttiili, toimilaite, 24V DC, sähköinen, moottori, ohjausyksikkö.

Tuotteen kuvaus

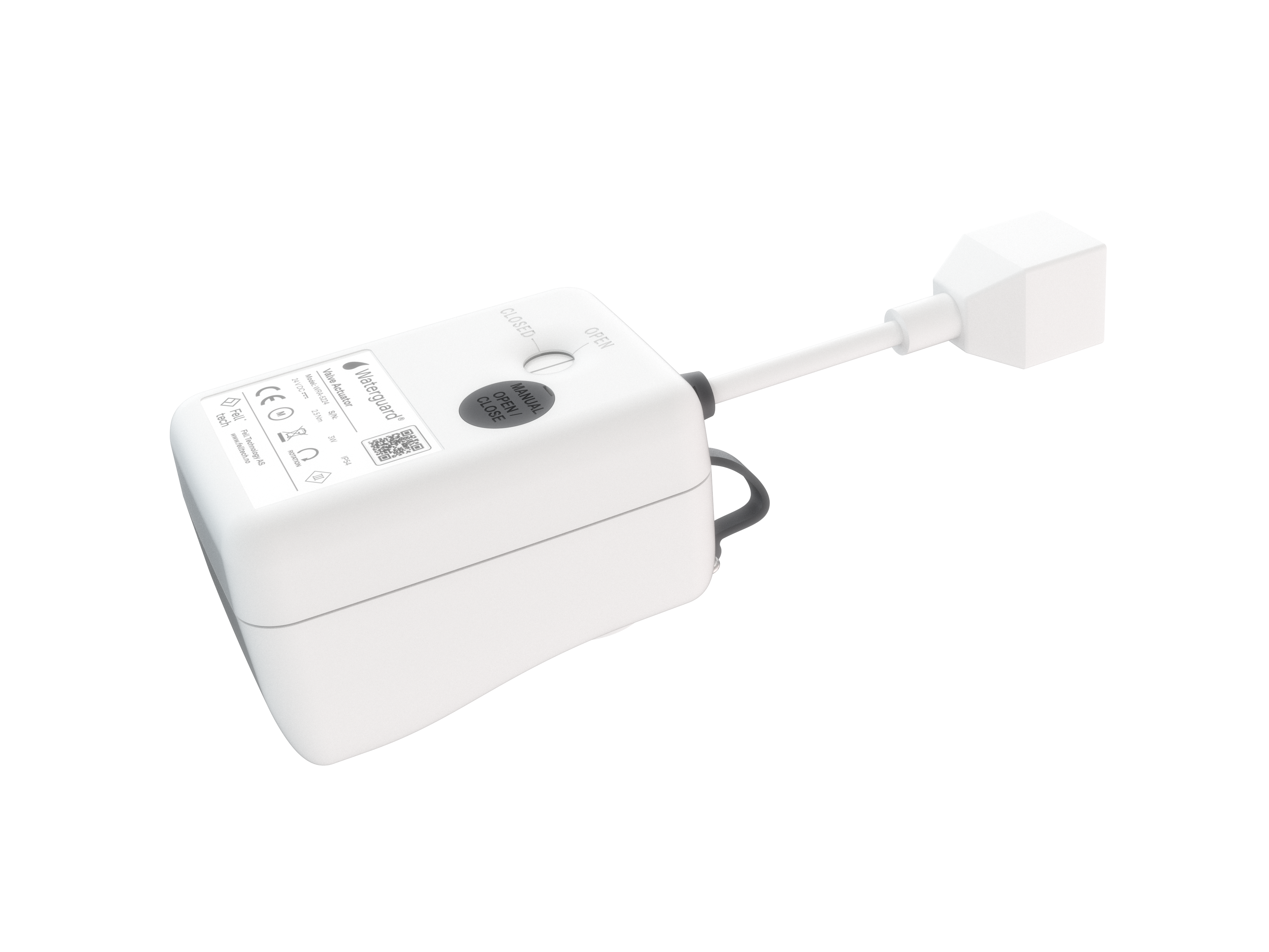

24V DC-sähkömoottori ja ohjausyksikkö 2-tiepalloventtiileille (1/2" (DN15) Ball Valve Waterguard+ ja 3/4" (DN20) Ball Valve Waterguard+). Toimilaitetta ohjataan suoraan Linkbox+:sta RJ45-liitännällä varustetun verkkokaapelin kautta.

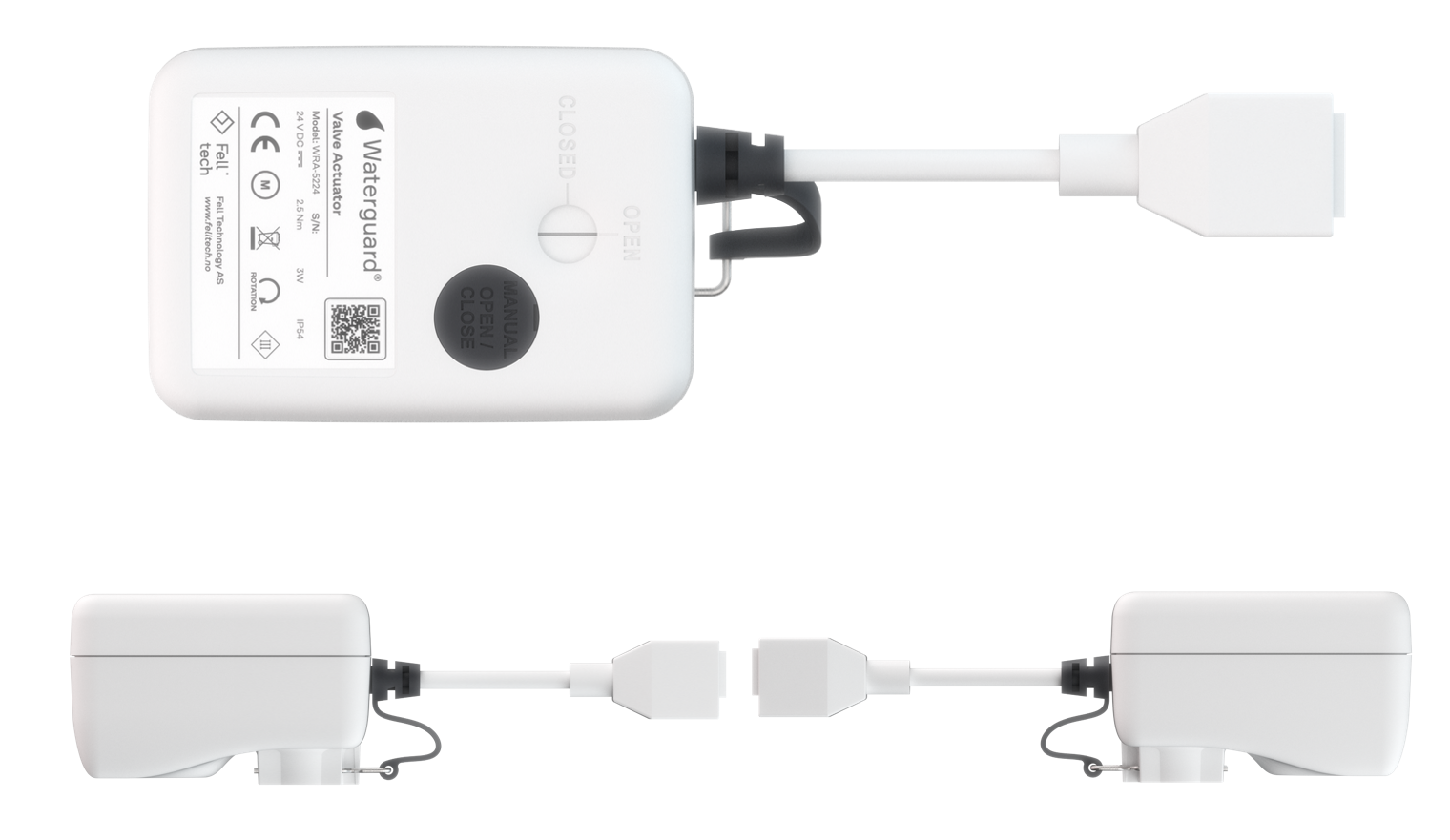

Toimilaitteessa on asennon ilmaisin ja mahdollisuus manuaaliseen ohitukseen sähkökatkoksen sattuessa. Toimilaite voidaan asentaa sekä ylävirran että alavirran vesisuuntaan, ja siinä on pikaliitin asennuksen helpottamiseksi.

Katso asennusta ja käyttöä koskevat tiedot Waterguard+-asennus- ja käyttöohjeen venttiilin asennusartikkelista.

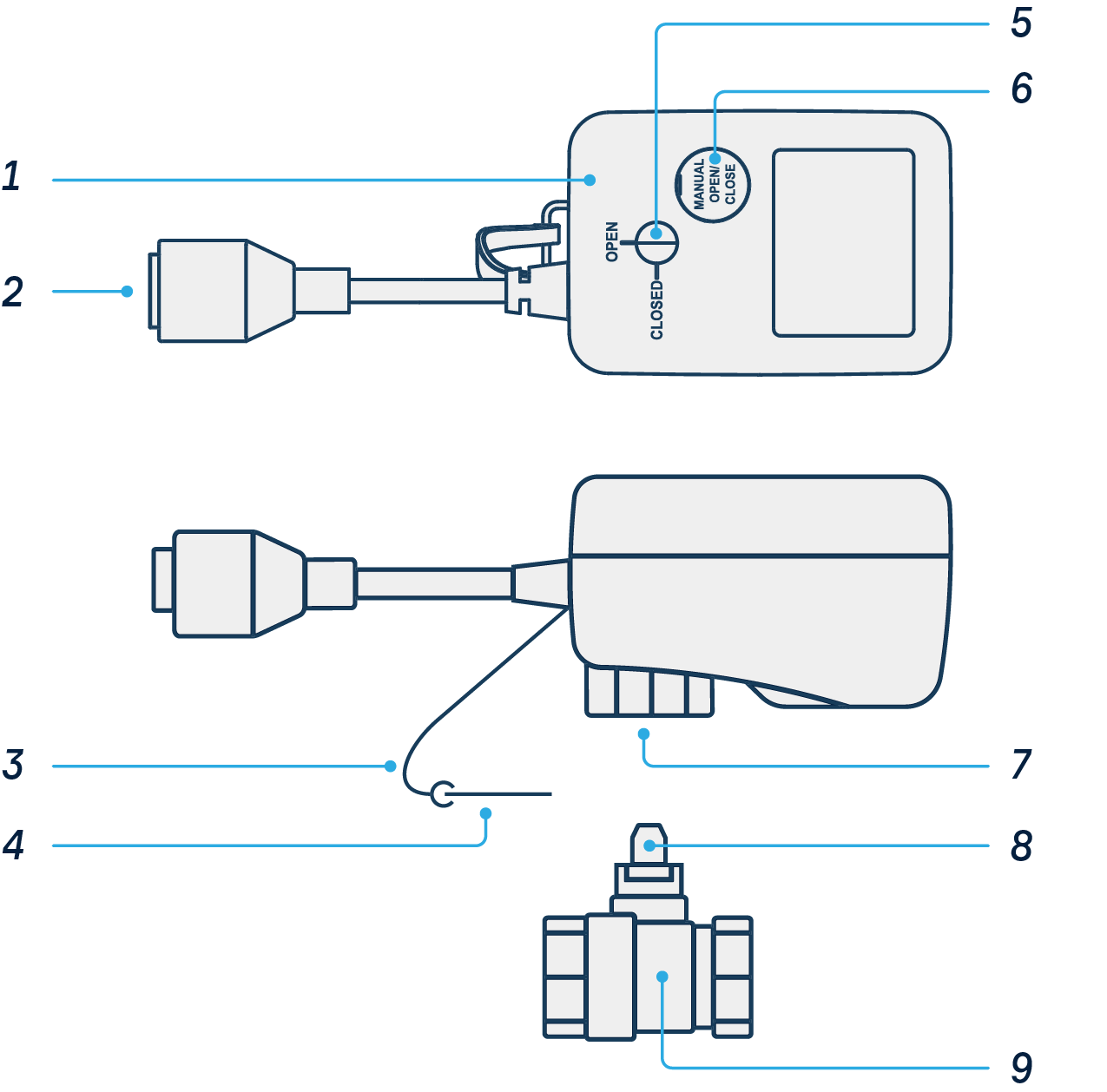

Toiminnalliset elementit

1. Kansi


2. RJ45-liitin Linkbox+:n verkkokaapelia varten

3. Pikaliittimen kiinnike


4. Pikaliitin toimilaitteen kiinnittämistä varten venttiiliin


5. Asentotunnistin


6. Käsikäyttöinen ohitus (käännä kansi ylös päästäksesi käsiksi säätöruuviin).
7. Liitäntä palloventtiiliin liittämistä varten


8. Venttiilin varsi ohjataan toimilaitteella, joka kääntää palloa venttiilin sisällä AUKI- ja SULJETTU-asennon välillä (viitteeksi).


9. Venttiilin runko (viitteellinen)



Tekniset tiedot

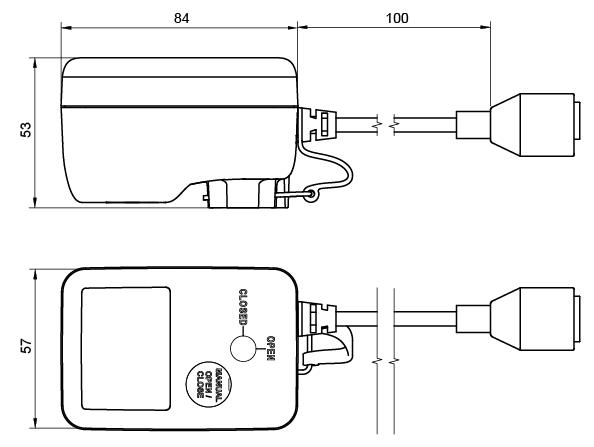

Tuotteen mitat
