Przedłużacz do zaworów elektromagnetycznych - 3 metry

Opis produktu

Przedłużacz o długości 3 m umożliwiający zwiększenie odległości od zasilacza Linkbox+ i elektrozaworów 24 V DC / 230 V AC do zaworu.

Może być używany w połączeniu z kablem dzielonym do zaworów elektromagnetycznych - 0,65 m, jeśli istnieje potrzeba zainstalowania dwóch lub więcej zaworów.

Instalacja

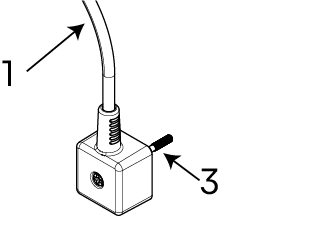

1. Przełóż dostarczoną śrubę 20 mm(3) z przewodu sterującego zaworu(1) do odpowiedniego końca przedłużacza, a następnie zamontuj złącze na zaworze elektromagnetycznym(6) i dokręć śrubę.

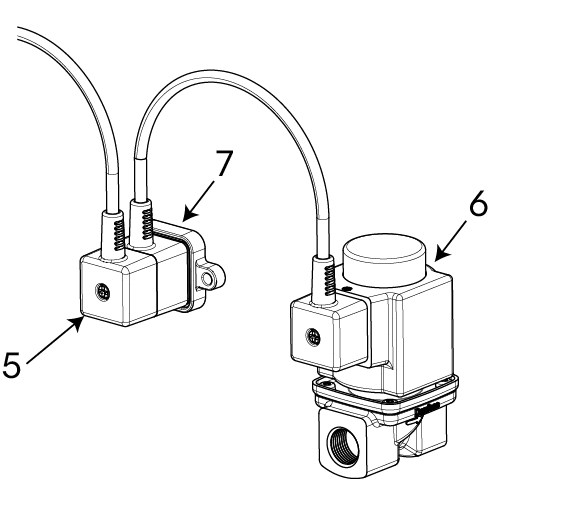

2. Zainstaluj dostarczoną śrubę 38 mm(5) w przewodzie sterującym zaworu(1), zamontuj przewód sterujący zaworu na przedłużaczu, a następnie zamontuj oba złącza na płycie montażowej(7) i dokręć śrubę.
3. Płytę montażową należy następnie przymocować do odpowiedniej powierzchni za pomocą śrub.

Dane techniczne

Złącza
