O WATERGUARD SMART BASIC
Waterguard SmartBasic to zaawansowany system bezprzewodowy, który najlepiej nadaje się do domów i budynków komercyjnych, w których chcesz monitorować wiele pomieszczeń. System można rozbudować o dowolną liczbę czujników bezprzewodowych.
Smart Basic ma opcję testowania ciśnienia (system może być dostarczony z zaworem i czujnikiem ciśnienia do wykrywania ukrytych wycieków wody) i jest przeznaczony do podłączenia do systemów alarmowych.

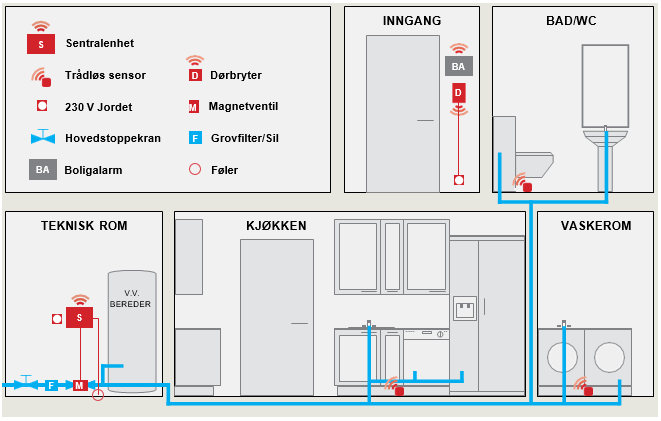

SCHEMAT DZIAŁANIA WATERGUARD SMART BASIC

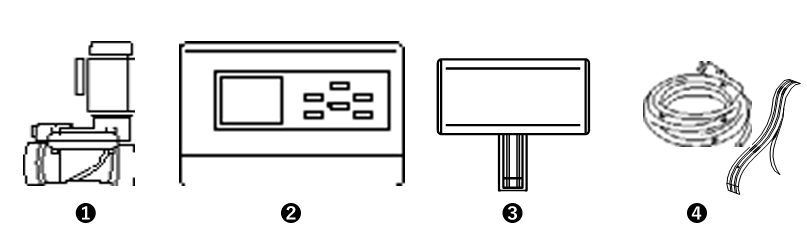

KOMPONENTY W ZESTAWIE
| 1 | Zawór elektromagnetyczny |
Zawór elektromagnetyczny Danfoss - dostępny w rozmiarach 1/2" i 3/4" |
| 2 | Jednostka centralna |
Dostarcza zasilanie do zaworów elektromagnetycznych i rejestruje sygnał z kabla czujnika. Posiada własne gniazdo zasilania dla zmywarek itp., które automatycznie odcina zasilanie w przypadku wycieku. |
| 3 | Czujniki bezprzewodowe |
2 czujniki umieszczone w miejscach zagrożonych wyciekiem. |
| 4 | Kabel czujnika i taśma czujnika |
Kabel czujnika o długości 4 metrów. Można go przyciąć do żądanej długości i rozciągnąć z jednostki centralnej. 3 metry taśmy służącej do zwiększenia zasięgu czujników bezprzewodowych. |
INSTRUKCJA INSTALACJI
ZAWÓR MAGNETYCZNY
-
Zainstaluj zawór elektromagnetyczny na rurze zimnej wody za głównym zaworem odcinającym. Jeśli zamontowany jest wąż pożarniczy, zawór elektromagnetyczny musi być zainstalowany za wylotem węża pożarniczego.
-
Zawór elektromagnetyczny można zamontować poziomo lub pionowo. Gdy zawór jest zamontowany poziomo, cewka nigdy nie może być zawieszona w dół.
-
Zawór elektromagnetyczny musi być zainstalowany w prawidłowym kierunku przepływu, oznaczonym strzałką na zaworze.
-
Podłącz kabel zasilający do zaworu elektromagnetycznego. Należy pamiętać o włożeniu dostarczonej gumowej uszczelki między złącze a zawór. Następnie złącze należy przykręcić do zaworu za pomocą dostarczonej śruby.
UWAGA: Filtry należy zamontować przed zaworem elektromagnetycznym, ponieważ istnieje ryzyko osadzania się brudu i większych cząstek w obudowie zaworu.
JEDNOSTKA CENTRALNA
-
Jednostka centralna jest montowana na ścianie obok zaworu elektromagnetycznego.
-
Podłącz fabrycznie zamontowany kabel do zaworu elektromagnetycznego.
-
Kabel czujnika jest podłączany i układany od jednostki centralnej do najbliższego monitorowanego obszaru. Inne obszary w budynku są monitorowane za pomocą czujników bezprzewodowych.
-
Podłącz wtyczkę do uziemionego gniazda 230 V.
UWAGA: System należy zawsze przetestować po instalacji, zwilżając wszystkie czujniki mokrą szmatką lub podobnym materiałem i sprawdzając, czy zawory się zamykają. Naciśnij RESET na panelu sterowania, aby otworzyć. System powinien być następnie testowany przez użytkownika co najmniej dwa razy w roku.
REJESTRACJA CZUJNIKÓW BEZPRZEWODOWYCH
-
Upewnij się, że panel sterowania i czujniki znajdują się w pobliżu.
-
Włóż 2 dostarczone baterie AA, odchylając pokrywę.
-
Naciśnij OK na jednostce centralnej, aby uzyskać dostęp do menu. Użyj przycisku strzałki w dół, aby przejść do KONFIGURACJI, a następnie naciśnij OK.
-
Spowoduje to przejście do opcji WYKRYJ CZUJNIK. Za pomocą przycisków strzałek w górę / w dół znajdź żądany obszar, dla którego dany czujnik ma zostać zaprogramowany. Następnie naciśnij OK.
-
Teraz należy aktywować czujnik, naciskając mały przycisk obok baterii. Komunikacja między czujnikiem a jednostką centralną zostanie zainicjowana, a czujnik zostanie automatycznie zaprogramowany w wybranym pomieszczeniu/lokalizacji w jednostce centralnej.
UMIEJSCOWIENIE CZUJNIKÓW BEZPRZEWODOWYCH
-
Czujniki można zamontować na ścianie w uchwycie z końcówką czujnika skierowaną w stronę podłogi.
-
Czujniki można również położyć płasko na podłodze - bez wspornika montażowego (ponieważ punkty czujnika znajdują się również na spodzie czujnika).
-
Czujniki można przedłużyć za pomocą odpowiedniej taśmy. Wspornik nadajnika jest następnie mocowany nisko na ścianie, a czujnik bezprzewodowy jest umieszczany we wsporniku. Dołączoną taśmę czujnika można przymocować do czujnika, wsuwając ją w otwór czujnika na spodzie. Taśma czujnika powinna mieć maksymalnie 0,6 metra.
SCHEMAT OKABLOWANIA
| 1 | 230V | L | Faza | Napięcie sieciowe z uziemieniem |
| N | Faza | |||
| GND | Uziemienie | |||
| 2 | Zawór | L | Faza | Podłączenie do zaworu elektromagnetycznego |
| N | Faza | |||
| GND | Uziemienie | |||
| 3 | Alarm | NO | Normalnie otwarte | Wyjście alarmowe. Przekaźnik, który może być przełączany jako normalnie otwarty lub normalnie zamknięty. |
| C | Wspólne | |||
| NC | Normalnie zamknięty | |||
| 4 | S0 | + | Zacisk dodatni | Połączenie dla 1. SmartBasic jest dostosowane do monitorów tętna Ista z 1l/impuls |
| - | Zacisk ujemny | |||
| 5 | S0 | + | Zacisk dodatni | Podłączenie wodomierza 2. |
| - | Zacisk ujemny | |||
| 6 | Czujnik wody 1 | 1 | Zacisk ujemny | Podłączenie kabla czujnika |
| 1 | Zacisk | |||
| 7 | Czujnik wody 2 | 2 | Zacisk | Podłączenie kabla czujnika |
| 2 | Zacisk | |||
| 8 | 4-20 mA | + | Zacisk dodatni | Podłączenie miernika czujnika ciśnienia |
| - | Zacisk ujemny | |||
| 9 | USB | Używany tylko do celów serwisowych | ||
| 10 | Kabel Ethernet | Kabel Ethernet CAT5 lub lepszy | ||
| 11 | Karta SIM |
Jeśli urządzenie obsługuje komunikaty alarmowe za pośrednictwem wiadomości SMS, włóż tutaj kartę SIM. |
INSTRUKCJE INSTALACJI
Podczas normalnej pracy wyświetlacz jest wyłączony. Aby przetestować panel sterowania, naciśnij przycisk OK, aby wyświetlić alternatywne opcje. Naciśnij przycisk CANCEL, aby powrócić do trybu normalnego.
Jeśli wyświetlacz pokazuje wyciek i słychać sygnał dźwiękowy, nastąpił wyciek (lub czujniki zostały aktywowane, np. podczas prania). Wytrzyj czujniki i sprawdź, czy nie ma żadnych nieprawidłowości w przewodach wodnych. Następnie naciśnij RESET na jednostce centralnej.
Co najmniej dwa razy w roku należy przetestować wszystkie punkty czujników. Zwilż punkty czujników i sprawdź, czy zawory odcinają wodę. Następnie ponownie otwórz zawory, naciskając RESET.
MENU GŁÓWNE PANEL STEROWANIA
| Odcięcie wody | Ręczne odcinanie wody |
| Zużycie wody | Odczyt zużycia wody |
| Test ciśnienia | Dostępne tylko wtedy, gdy zainstalowany jest czujnik ciśnienia |
| Konfiguracja | Wejście do menu konfiguracji (dla instalatora) |
| SMS | Funkcje umożliwiające konfigurację wysyłania wiadomości SMS |
| Status systemu | Odczytuje status systemu |
MENU SMS
| PIN SIM | Tutaj należy wprowadzić kod PIN1 dla karty SIM |
| Numer telefonu | Numer telefonu, na który mają być wysyłane wiadomości alarmowe. |
WYMIANA BATERII
Baterie w czujnikach należy wymieniać co około 5 lat. Zdejmij pokrywę czujnika za pomocą śrubokręta lub podobnego narzędzia i wymień baterie. Naciśnij przycisk testowy i sprawdź, czy kontrolka oznaczona literą A miga na zielono. Załóż pokrywę i wymień czujnik.
Niniejszą instrukcję instalacji/użytkowania można pobrać jako załącznik PDF, korzystając z poniższego łącza.
