O 7-KANAŁACH
Waterguard 7-kanałowy to jednostka centralna, która wykorzystuje kable czujników do monitorowania instalacji pod kątem wycieków wody. Jest przeznaczona do większych instalacji z długimi przewodami i tam, gdzie systemy bezprzewodowe są nieodpowiednie, np. w budynkach z szybami rurowymi.
Jednostka centralna posiada 7 przewodowych wejść czujników i wyjście przekaźnikowe do dostarczania sygnału przewodowego do systemów SD itp. Jednostka centralna posiada funkcję ćwiczenia co 24 godziny dla zaworu pilotowego zaworu elektromagnetycznego, aby zapobiec utknięciu w nim brudu i cząstek.
ZAWÓR ELEKTROMAGNETYCZNY
- Zawory elektromagnetyczne mogą być na przykład instalowane na zimnej/gorącej/obiegowej wodzie, za głównym zaworem odcinającym. Jeśli zamontowany jest wąż pożarniczy, zawór elektromagnetyczny musi być zainstalowany za wylotem węża pożarniczego.
- W przypadku korzystania z wielu zaworów należy użyć kabla NRF 5648199.
- Zawór elektromagnetyczny można zamontować poziomo lub pionowo. Gdy zawór jest zamontowany poziomo, cewka nigdy nie może być zawieszona w dół.
- Zawór elektromagnetyczny musi być zamontowany w prawidłowym kierunku przepływu, oznaczonym strzałką na zaworze.
- Złącze zaworu jest zamontowane na zaworze i zabezpieczone śrubą na środku złącza.
UWAGA: Filtry należy zamontować przed zaworem elektromagnetycznym w miejscach, w których istnieje ryzyko przedostania się zanieczyszczeń i większych cząstek do wody, aby zapobiec przedostawaniu się cząstek do zaworu.
INSTRUKCJA MONTAŻU
JEDNOSTKA CENTRALNA
- Jednostka centralna jest mocowana do ściany za pomocą zaworu elektromagnetycznego przed podłączeniem kabla czujnika do odpowiednich wejść (czarne złącze można odchylić, aby ułatwić podłączenie np. kabli czujnika).
- Podłącz złącze zaworu elektromagnetycznego do zaworu elektromagnetycznego i dokręć śrubę.
- Odizolowane punkty na kablu czujnika należy przyłożyć do żądanej monitorowanej powierzchni.
- 7 wejść czujnika będzie miało kanały od 1 do 7 na wyświetlaczu.
- Podłącz wtyczkę do uziemionego gniazda 230 V.
UWAGA: System należy zawsze przetestować po instalacji, zwilżając wszystkie kable czujników mokrą szmatką lub podobnym materiałem i sprawdzając, czy zawór się zamyka. Naciśnij RESET raz, aby wyłączyć alarm i ponownie, aby ponownie otworzyć zawór.
System powinien być następnie testowany przez użytkownika co najmniej dwa razy w roku.

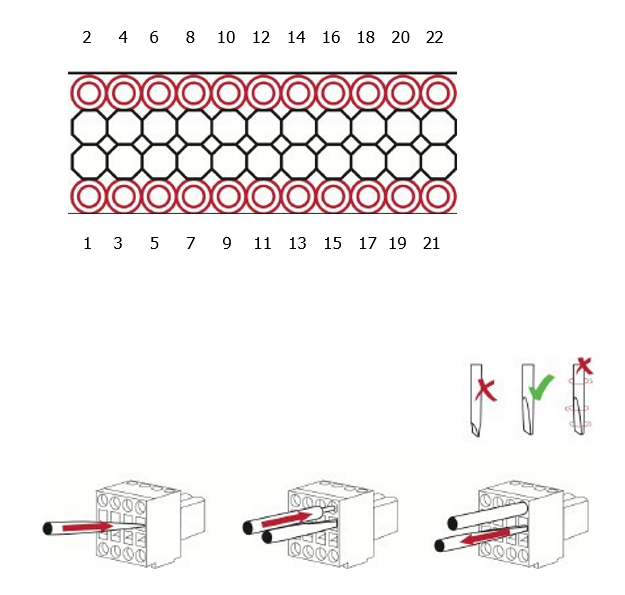

SCHEMAT POŁĄCZEŃ
1 i 2 | Wejście czujnika 1 |
3 i 4 | Wejście czujnika 2 |
5 i 6 | Wejście czujnika 3 |
7 i 8 | Wejście czujnika 4 |
9 i 10 | Wejście czujnika 5 |
11 i 12 | Wejście czujnika 6 |
13 i 14 | Wejście czujnika 7 |
19 | Przekaźnik alarmowy C (styk przełączny) |
20 i 21 Przekaźnik alarmu | Przekaźnik alarmowy NC (normalnie zamknięty) |
22 | Przekaźnik alarmowy NO (normalnie otwarty) |
INSTRUKCJA OBSŁUGI
Jednostka centralna świeci na żółto na "NETT" w normalnych warunkach pracy.
Alarm jest sygnalizowany zapaleniem się na czerwono napisu "LEAKAGE" oraz sygnałem dźwiękowym. Naciśnij i przytrzymaj RESET na jednostce centralnej, aż sygnał dźwiękowy ustanie.
Sprawdź przyczynę wyzwolenia alarmu związaną z wejściem czujnika (patrz numer czujnika na wyświetlaczu).
Przetrzyj czujniki suchą szmatką po usunięciu ewentualnych wycieków/rozlanych płynów.
Ponownie naciśnij i przytrzymaj RESET na jednostce centralnej, aby zresetować system.
Niniejszą instrukcję instalacji/użytkowania można pobrać jako załącznik PDF pod poniższym linkiem
