WATERGUARD SYSTEM OSO SUPERSMART z wbudowanym zbiornikiem wyrównawczym

Kompletny produkt dla każdego domu!

Podgrzewacz wody OSO Supersmart z systemem Waterguard to nowość, która zapewnia zarówno podgrzewacz wody z funkcją ekspresową, ochronę przed wyciekami w całym domu, jak i elektroniczny system sterowania w jednym i tym samym pakiecie!

System Waterguard OSO SuperSmart zapewnia najbardziej energooszczędny podgrzewacz wody na rynku. Podgrzewa wodę trzy razy szybciej niż inne podgrzewacze dostępne na rynku i zmniejsza zużycie energii elektrycznej.

Oprócz superwydajnego podgrzewacza wody, w panelu sterowania zintegrowane są automatyczne korki Waterguard.

Bezprzewodowe czujniki sygnalizują wszelkie wycieki. Zawór elektromagnetyczny na głównym zaworze odcinającym odcina cały dopływ wody, a panel sterowania może powiadomić centrum alarmowe.

OPIS SYSTEMU

Bezprzewodowy system Waterguard OSO SuperSmart składa się z: OSO SXS 200, jednostki centralnej, zaworu elektromagnetycznego, 1 kabla czujnika i 2 czujników bezprzewodowych. Jeśli nadajnik zasygnalizuje wyciek, jednostka centralna zostanie powiadomiona, a zawór elektromagnetyczny automatycznie odetnie dopływ wody.

Nr NRF: 5648289

Jednostka centralna jest zaprogramowana własnym kodem ID w momencie dostawy. Rzeczywista instalacja i uruchomienie czujników w jednostce centralnej zostaną opisane bardziej szczegółowo w opisie instalacji.

Jednostka centralna wyświetla alarmy wycieku za pomocą diody LED "Leak" i numeru kanału na dwucyfrowym wyświetlaczu LED. Sygnał dźwiękowy/alarm

zostanie również aktywowany. Błąd baterii "Bateria" dla czujników bezprzewodowych jest również wyświetlany w podobny sposób.

Zasięg urządzeń bezprzewodowych wynosi, w sprzyjających warunkach, 2-300 m przy dobrej widoczności i 50 metrów w pomieszczeniach. Może się on różnić w zależności od wielu czynników.

Czujniki mierzą wszelkie wycieki co 10 sekund za pomocą wbudowanych czujników lub końcówki czujnika podłączonej do czujnika. Żywotność baterii w czujniku szacuje się na do 5 lat przy normalnej pracy (2 baterie AA). Wymiana baterii nie wymaga przeprogramowania czujnika.

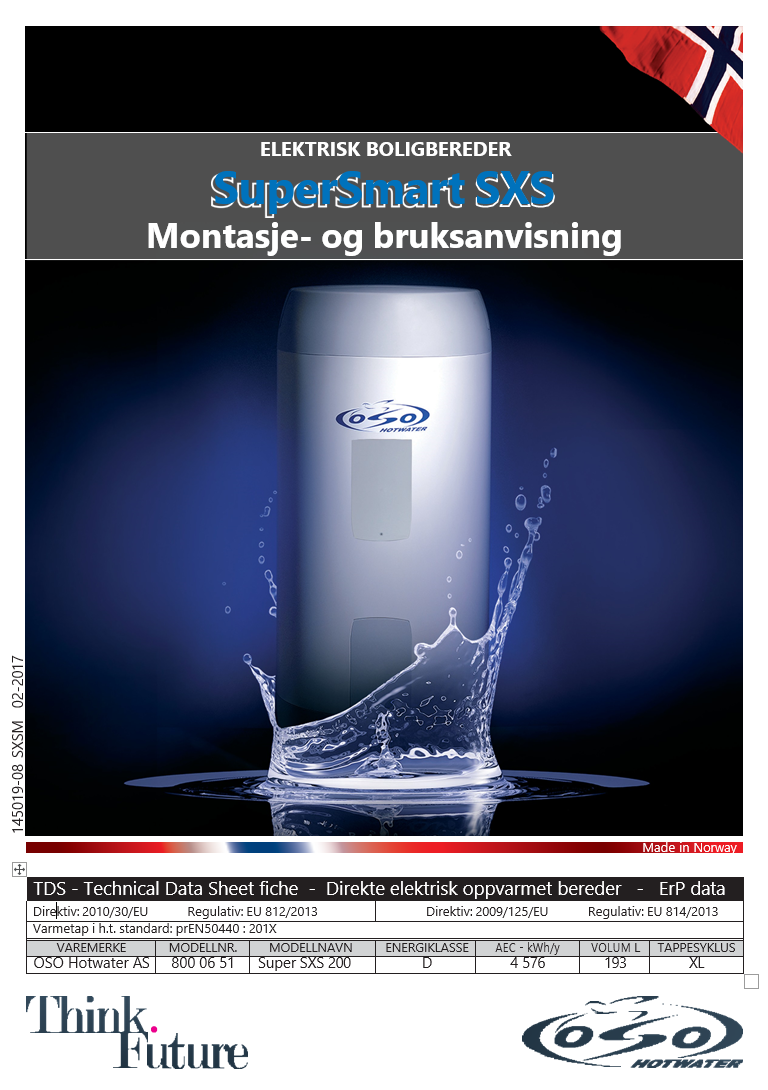

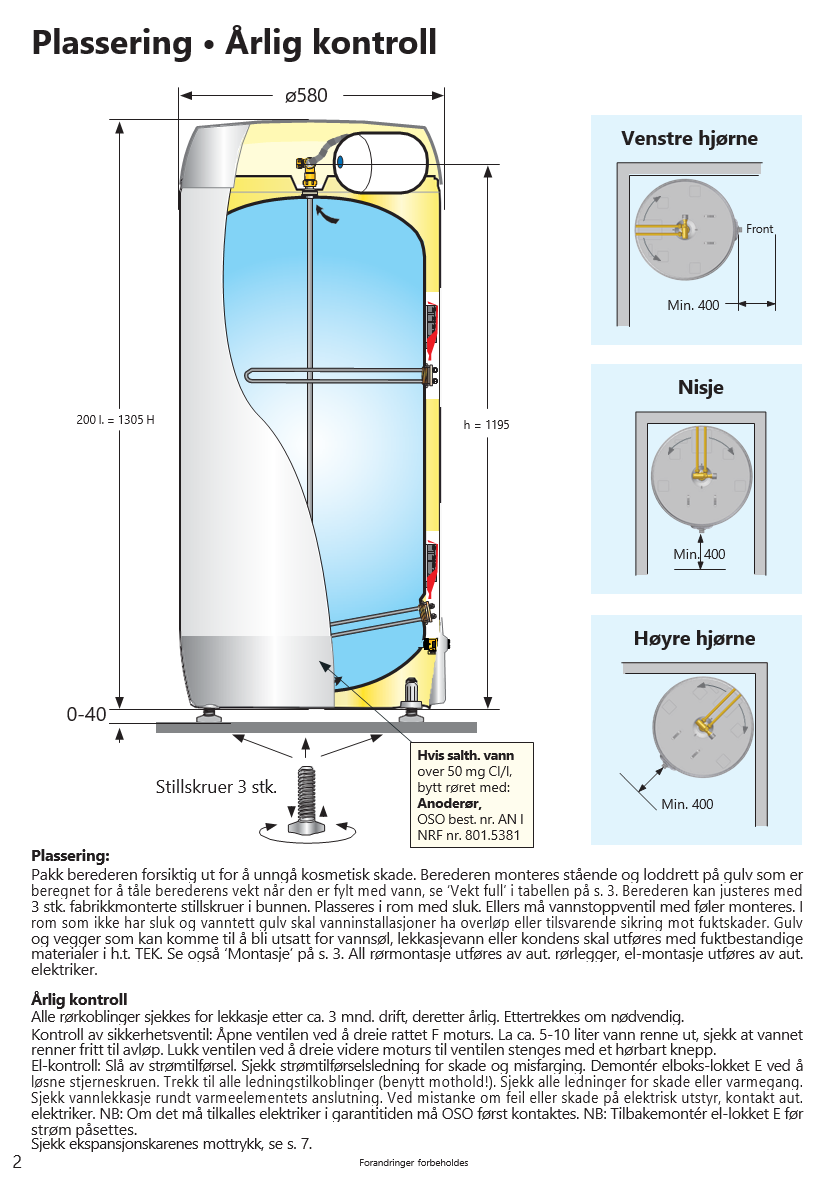

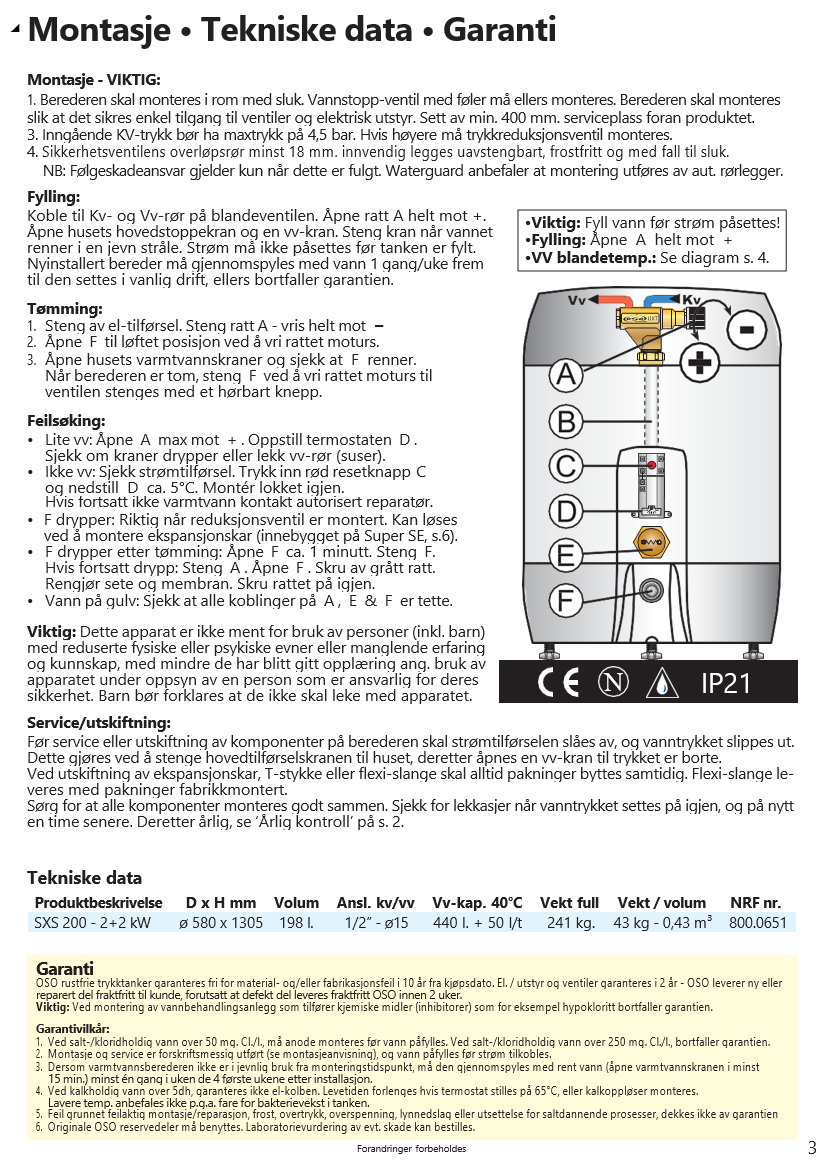

Czujnik OSO SXS 200 jest instalowany zgodnie z instrukcjami instalacji i obsługi załączonymi w oddzielnej broszurze na grzejniku.

Dodatkowe produkty: Bezprzewodowy przełącznik drzwiowy Bezprzewodowy zawór elektromagnetyczny

Waterguard szybko wykrywa wyciek wody, a zawór elektromagnetyczny zamyka się automatycznie. Instalacja jest uwzględniona jako środek obniżający składkę dla firm ubezpieczeniowych.

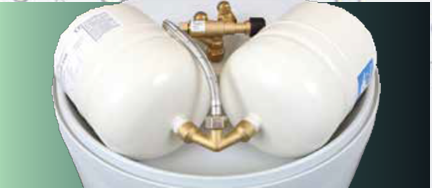

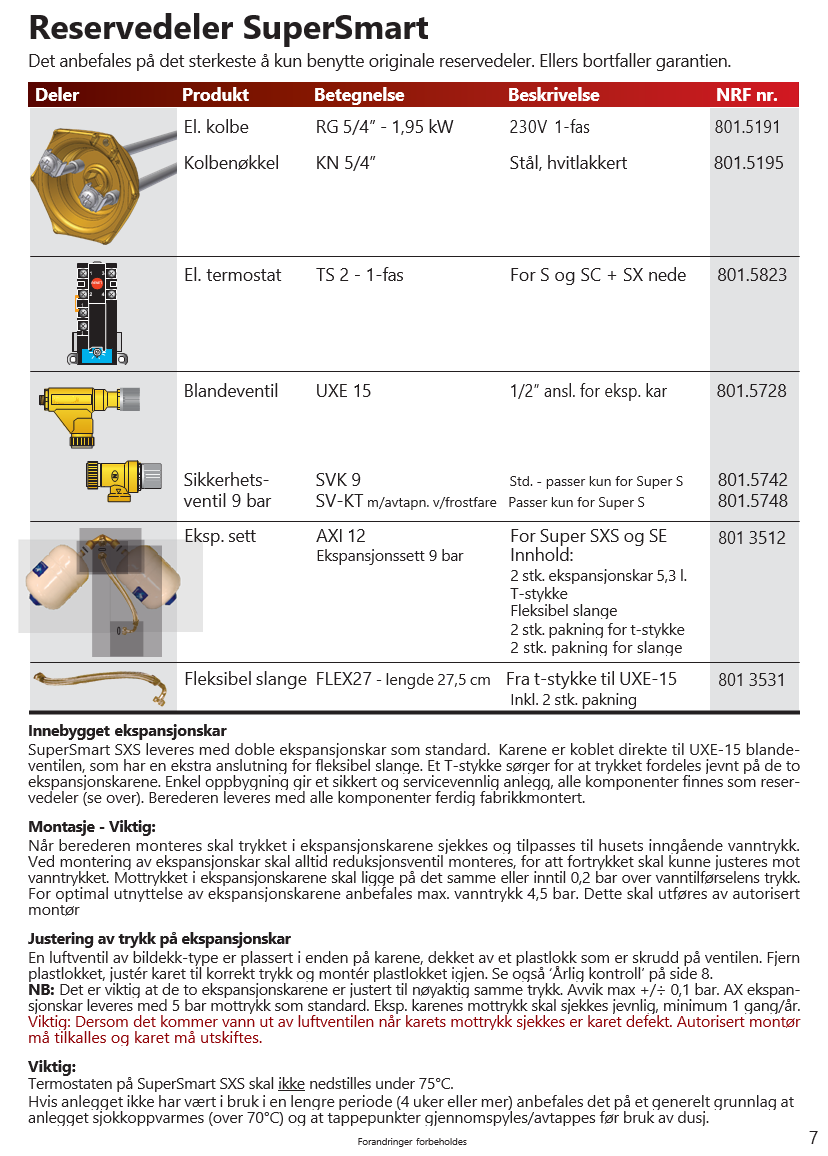

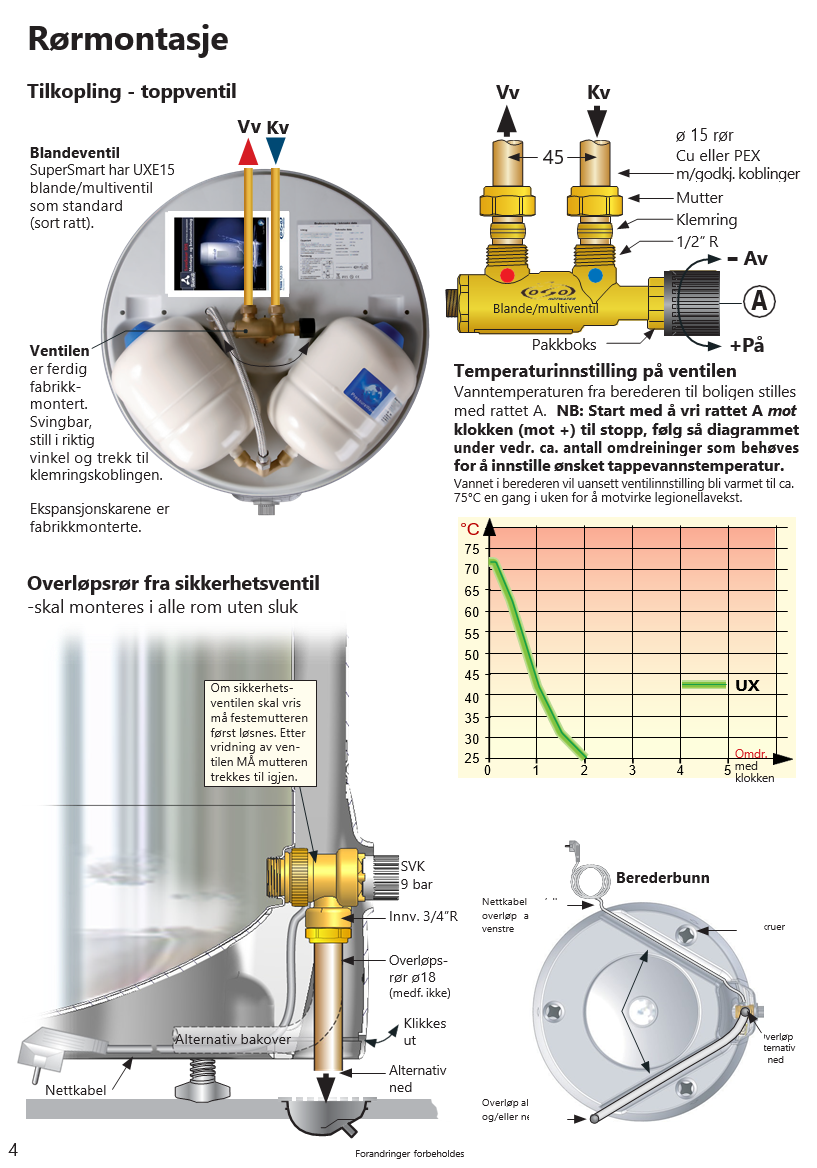

Nowa funkcja! Teraz ze zintegrowanym naczyniem wzbiorczym. WAŻNE! Podczas instalacji naczynia wzbiorczego należy zapoznać się z oddzielną instrukcją obsługi OSO.

ZAWÓR SAMONASTAWNY: Sterownik zaworu jest wyposażony w samonapędzający się zawór elektromagnetyczny. Zapobiega to zablokowaniu zaworu pilotowego w zaworze elektromagnetycznym w wyniku np. obecności cząstek stałych w wodzie. Jednostka centralna jest zaprogramowana tak, aby zapewnić jedno ćwiczenie na 24 godziny.

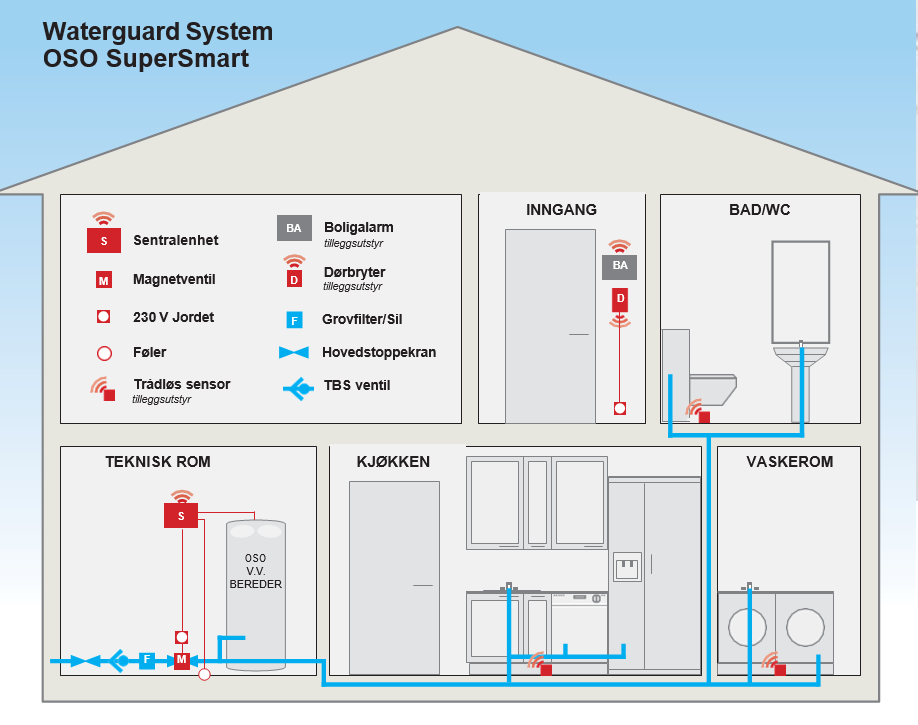

PRINCIPLE BOX

Instalacja/umieszczenie nadajników bezprzewodowych: Patrz szkic zasadniczy.

Wspornik nadajnika jest przymocowany do ściany, a nadajnik jest umieszczony we wsporniku zamontowanym na dostarczonej końcówce czujnika.

Nadajnik można również umieścić na podłodze bez uchwytu.

INSTRUKCJA MONTAŻU

ZAWÓR MAGNETYCZNY

Zawór elektromagnetyczny jest montowany na rurze zimnej wody za głównym zaworem odcinającym.
Jeśli zamontowany jest wąż pożarniczy, zawór elektromagnetyczny MUSI być zainstalowany za wylotem węża pożarniczego.
Zawór elektromagnetyczny można zamontować poziomo lub pionowo. Gdy zawór jest zamontowany poziomo, cewka nigdy nie może być zawieszona w dół.
Zawór elektromagnetyczny musi być zainstalowany w prawidłowym kierunku przepływu oznaczonym strzałką na zaworze.
Zawór elektromagnetyczny musi zostać zainstalowany przez autoryzowanego hydraulika.
Przed zaworem elektromagnetycznym należy zamontować filtr/filtr, jeśli istnieje ryzyko osadzania się zanieczyszczeń i większych cząstek w korpusie zaworu.

JEDNOSTKA CENTRALNA

Jednostkę centralną montuje się na ścianie przy grzałce OSO za pomocą dołączonych śrub.
Podłącz fabrycznie zamontowany kabel zaworu elektromagnetycznego do zaworu. Uszczelka i śruba w zestawie.
Kabel czujnika jest układany od centrum sterowania do monitorowanego obszaru.
Patrz rozdział Przewód czujnika/czujnika.
Kabel czujnika jest podłączony do jednostki centralnej pod skrzynką (wyciek).
Wtyczka jest podłączona do uziemionego gniazda 230 V.
Podłącz biały czwarty przewód od grzejnika do centrum sterowania.
UWAGA! System należy testować min. 1-2 razy w roku i zawsze po instalacji. Czujnik wilgoci i sprawdź, czy woda jest odcięta.
Przed zresetowaniem systemu po jakimkolwiek wycieku należy zamknąć główny zawór odcinający, a następnie otworzyć go ponownie po zresetowaniu.

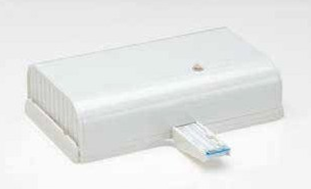

CZUJNIK BEZPRZEWODOWY

Czujnik bezprzewodowy mierzy wszelkie wycieki co 10 sekund za pomocą wbudowanych czujników lub końcówek czujników podłączonych do nadajnika.
Uchwyt nadajnika jest przymocowany do ściany. Nadajnik umieszcza się we wsporniku, wyposażonym w dostarczoną końcówkę czujnika.
Montaż na podłodze: Zdejmij uchwyt i umieść nadajnik bezpośrednio na monitorowanej powierzchni/podłodze.
Bezprzewodowy nadajnik powinien być umieszczony w dogodnym punkcie do monitorowania i tak, aby był dostępny, gdy konieczna jest wymiana baterii.
Żywotność baterii w nadajniku jest ograniczona do 5 lat przy normalnej pracy (2 baterie AA).
Test czujnika: Przetestuj czujnik poprzez zwilżenie punktu czujnika. W przypadku alarmu należy upewnić się, że woda jest odcięta. Naciśnij RESET po alarmie, aby zresetować system.
Czerwona dioda LED na czujniku zaświeci się po aktywacji.
Taśma czujnika: Zdejmij końcówkę czujnika z czujnika bezprzewodowego i zainstaluj taśmę czujnika w tym samym miejscu. Przyciąć na odpowiednią długość.

TAŚMA CZUJNIKA.

Płaska taśma czujnika z dwustronną taśmą, 3 metry. Może być przycięta do żądanej długości.
Umiejscowienie taśmy czujnika powinno być starannie przemyślane, tak aby lokalizacja sprzyjała monitorowaniu wycieków wody i aby normalne użytkowanie instalacji wodnych nie miało wpływu na system.

OKABLOWANIE CZUJNIKA

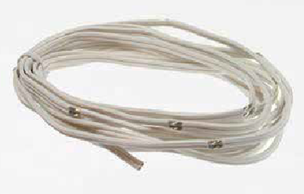

Przewód czujnika dostarczany z produktami w 4-metrowych zwojach jest odizolowywany od 2 do 4 metrów. Następnie jest on odizolowywany co 15 cm.
Należy zwrócić szczególną uwagę na ułożenie kabla czujnika w taki sposób, aby lokalizacja sprzyjała monitorowaniu wycieków wody i aby normalne użytkowanie instalacji wodnych nie miało wpływu na system.
Przewód czujnika jest układany z odizolowanymi punktami skierowanymi w dół w kierunku podłoża. Jest on zawsze układany w najniższych punktach i bezpiecznie mocowany.
Test czujnika: Przetestuj czujnik, zwilżając jego punkt. W przypadku alarmu należy upewnić się, że woda jest odcięta. Naciśnij RESET po wystąpieniu alarmu, aby zresetować system.

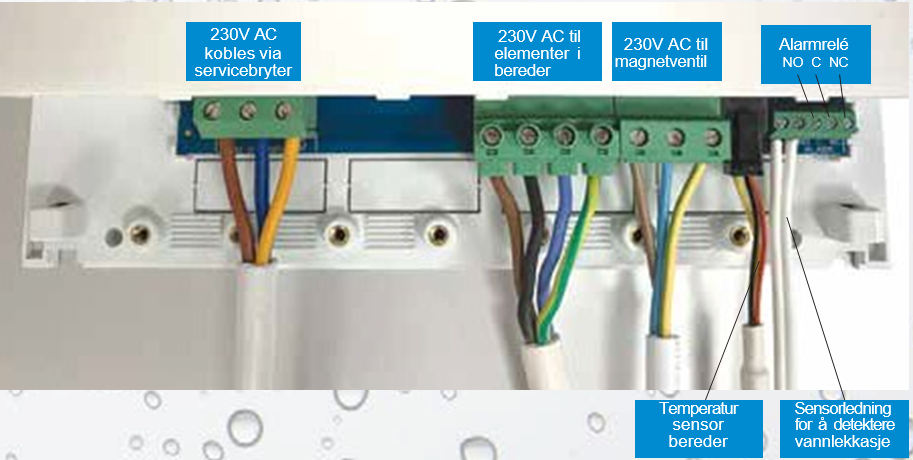

PODŁĄCZENIA

PROGRAMOWANIE.

Po pierwszym podłączeniu napięcia na wyświetlaczu pojawi się 75°C. Jest to bieżąca ustawiona temperatura wody w górnym i dolnym zbiorniku. Ustawioną temperaturę można zmieniać w górę lub w dół za pomocą przycisków strzałek obok wyświetlacza.

Przyciski funkcyjne

Przyciski funkcyjne podświetlają się na biało, gdy są aktywne

	Po naciśnięciu tego przycisku zaświeci się on, a na wyświetlaczu pojawi się PO. Jesteś teraz w trybie programowania i możesz zarejestrować czujniki bezprzewodowe (patrz prog. czujniki). W przypadku innych rejestracji można przewijać za pomocą przycisków strzałek i wybrać tryb programowania. P0 - Rejestracja czujnika wody P1 - Bezprzewodowy przełącznik drzwiowy do rejestracji (wyposażenie opcjonalne) P2 - Bezprzewodowy adapter rejestracji dla dodatkowego zaworu elektromagnetycznego (wyposażenie opcjonalne) Programowanie czujników bezprzewodowych (należy wykonać): Naciśnij przycisk Prog na jednostce centralnej, następnie powinien pojawić się napis "PO". Ponownie naciśnij przycisk Prog, aby przejść do listy numerów identyfikacyjnych czujników (10-29). Użyj przycisków strzałek, aby wybrać ID czujnika spośród 10-29 i przewiń za pomocą przycisków strzałek do żądanego ID czujnika. Po wybraniu ID czujnika naciśnij ponownie przycisk Prog, a panel sterowania odczeka 10 sekund, przytrzymując przycisk na czujniku bezprzewodowym przez 2-3 sekundy (patrz pod czujnikiem bezprzewodowym). Gdy panel sterowania i czujnik prawidłowo wymienią informacje o ustawieniach ID, panel sterowania powróci do normalnego trybu pracy. (Dobrym pomysłem jest oznaczenie czujnika zaprogramowanym numerem z tyłu za pomocą wodoodpornego markera).

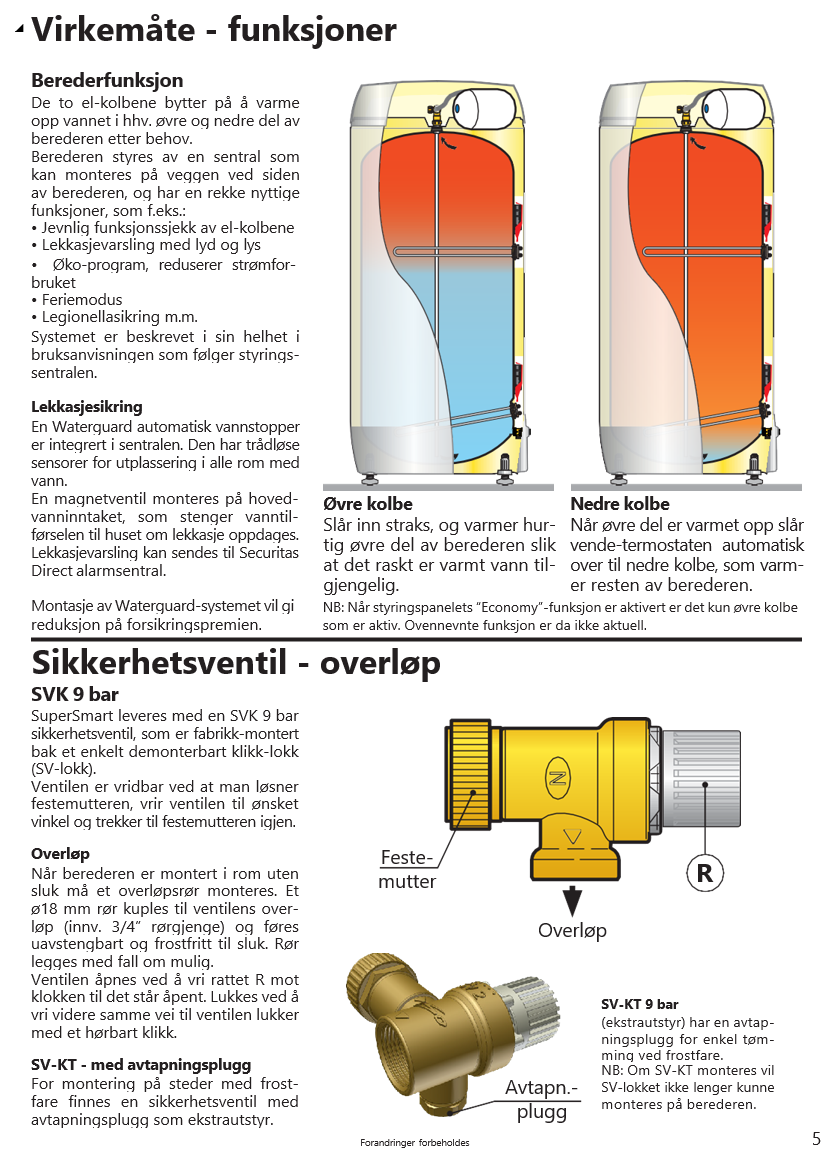

	Jeśli chcesz ogrzać tylko górną część grzejnika, naciśnij ten przycisk. Pod przyciskiem włącza się kontrolka (pozycja ekonomiczna, ok. 100 litrów pojemności ciepłej wody użytkowej). Jeśli tryb ekonomiczny nie jest włączony, podgrzewacz wody pracuje w trybie normalnym (najpierw podgrzewana jest górna część, a następnie dolna - 200 litrów pojemności ciepłej wody użytkowej).
	Podgrzewacz można przełączyć w tryb wakacyjny, naciskając przycisk Vacation (Wakacje). Podgrzewacz będzie wówczas nagrzewał się tylko do temperatury 5 stopni Celsjusza, aby oszczędzać energię i chronić podgrzewacz przed zamarzaniem.
	Naciśnięcie przycisku RESET powoduje anulowanie alarmu lub komunikatu o błędzie albo szybkie wyjście z trybu PROG. Po naciśnięciu tego przycisku zaświeci się on na 1-2 sekundy.
Legionella	Gdy użytkownik ustawi temperaturę podgrzewacza poniżej 65 stopni Celsjusza, funkcja ta zostanie automatycznie aktywowana. Podgrzewacz wody będzie wówczas raz w tygodniu podgrzewany do temperatury 75 stopni Celsjusza, eliminując w ten sposób możliwość rozwoju bakterii Legionella.

Awaria

Powiadomienie o błędach w systemie/czerwone diody LED

°C T.Stat	W przypadku usterki regulacji temperatury w podgrzewaczu zaświeci się kontrolka T.Stat i włączy się alarm dźwiękowy. Nastąpi to również w przypadku podłączenia napięcia sieciowego do systemu bez napełnienia podgrzewacza wodą. W zbiorniku znajduje się również wbudowany termostat zabezpieczający na wypadek niewyłączenia centralnego przekaźnika zasilania.
Element	Wbudowane procedury w OSO SuperSmart regularnie sprawdzają, czy cewki grzewcze działają. Jeśli centrala próbuje podgrzać wodę bez wzrostu temperatury, prawdopodobnie wystąpiła usterka w jednej z wężownic. Nastąpi wtedy automatyczne przełączenie na sprawną kolbę i jednocześnie pojawi się ostrzeżenie świetlne i dźwiękowe. Naciśnij przycisk Reset, aby wyłączyć komunikat świetlny i dźwiękowy.
Bateria	Niskie napięcie baterii w bezprzewodowych czujnikach wody zostanie zasygnalizowane na panelu sterowania, a kontrolka baterii zaświeci się w tym samym czasie, co aktywowany zostanie sygnalizator dźwiękowy. Należy wówczas wymienić baterie.
Nieszczelność	Jeśli przewód czujnika jest podłączony do panelu sterowania i wskazuje nieszczelność, lampka Nieszczelność zaświeci się, włączy się sygnalizator dźwiękowy, a na wyświetlaczu pojawi się 0. Jeśli aktywowany jest jeden lub więcej bezprzewodowych czujników wycieku, lampka wycieku zaświeci się, włączy się sygnał dźwiękowy, a na wyświetlaczu pojawi się numer ID czujnika (10-29). Gdy sygnalizowany jest wyciek, przekaźnik zasilania również się wyłącza, aby zbiornik się nie nagrzewał (w przypadku, gdy zbiornik nie jest zasilany wodą). Wszystkie alarmy aktywują również przekaźnik alarmowy, który można podłączyć do centrum alarmowego.

W UŻYCIU

Aby urządzenie WATERGUARD działało jak najlepiej i chroniło przed wyciekami wody, należy przestrzegać poniższych instrukcji.

Jeśli świeci się czerwona lampka wycieku, nastąpił wyciek wody lub czujniki zostały aktywowane (np. przez mycie lub rozlanie). Przetrzyj czujnik suchą szmatką i sprawdź, czy nie ma żadnych nieprawidłowości w przewodach wodnych. Następnie zresetuj system za pomocą RESET na jednostce centralnej.
Co najmniej dwa razy w roku należy przetestować wszystkie punkty czujników. Nałóż niewielką ilość wody na szmatkę, a WATERGUARD odetnie dopływ wody.
Podczas testowania należy również zresetować jednostkę centralną/RESET.
