Instrukcja instalacji UPONOR WATERGUARD

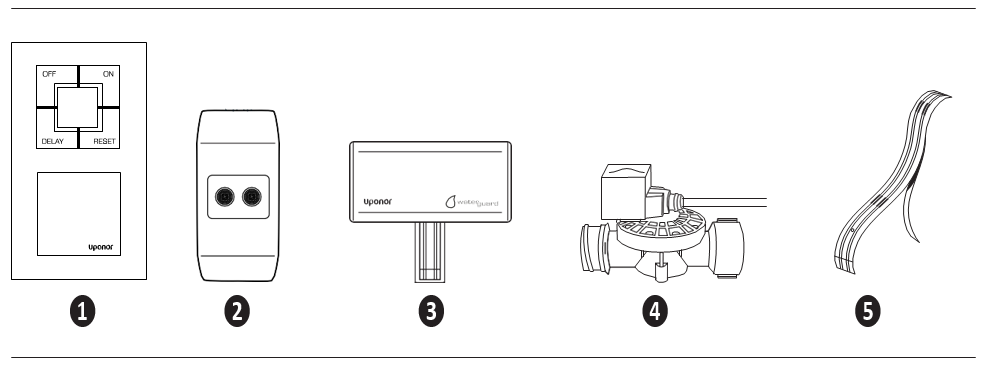

KOMPONENTY W OPAKOWANIU

1	Panel sterowania do wbudowania w ścianę	Jest to jednostka sterująca systemu Uponor Waterguard. Zwykle umieszczana jest przy drzwiach wyjściowych z domu.
2	Skrzynka przyłączeniowa	Montowana wewnątrz szafy rozdzielczej. Łączy zawory elektromagnetyczne i kabel czujnika w szafce z panelem sterowania.
3	Czujnik bezprzewodowy	1 czujnik bezprzewodowy z 2 bateriami AA. W razie potrzeby system można rozbudować o kolejne czujniki.
4	Zawór elektromagnetyczny - 1 lub 2 szt.	Zatrzaskowy zawór elektromagnetyczny 12 V ze złączem bagnetowym Uponor do łatwego montażu w szafach rozdzielczych Uponor.
5	Taśma czujnika, 1 i 3 metry	Taśma o długości 1 metra jest montowana w skrzynce przyłączeniowej i przyklejana taśmą do dna szafy (taśma z tyłu). Taśma o długości 3 metrów może być używana jako przedłużenie czujników bezprzewodowych.

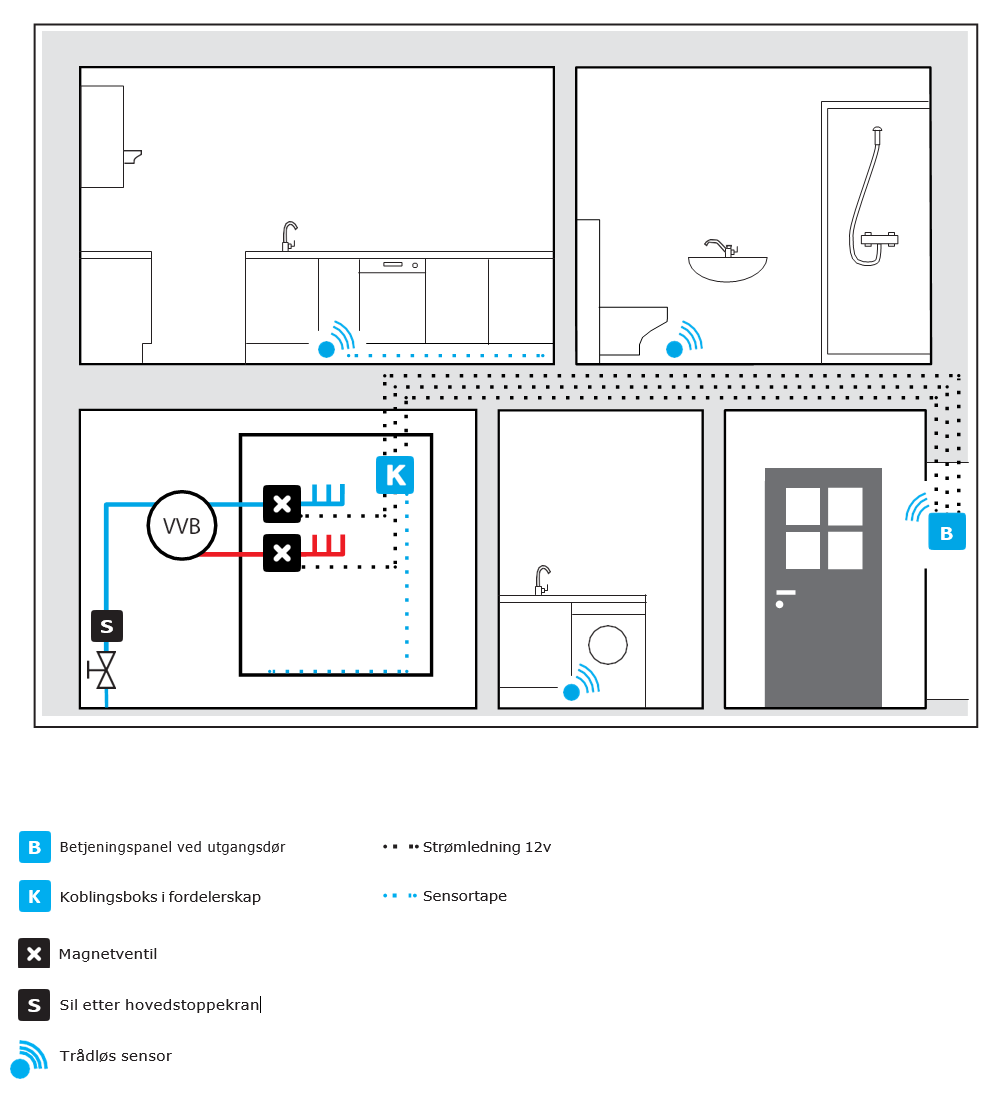

SZKIC PODSTAWOWY ROZWIĄZANIA

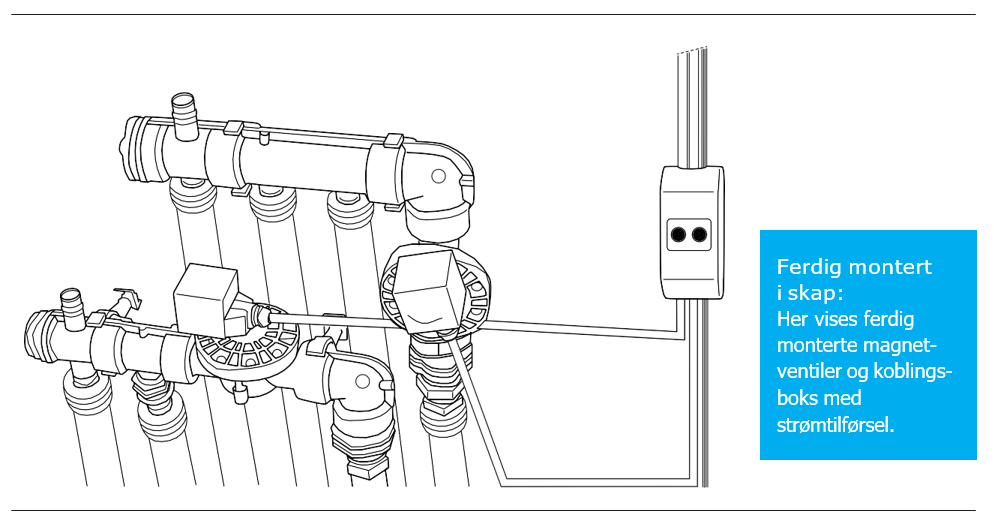

INSTALACJA ZAWORU ELEKTROMAGNETYCZNEGO (HYDRAULIKA)

• Zawory elektromagnetyczne są montowane bezpośrednio na rozdzielaczach zimnej/gorącej wody w szafce rozdzielacza. Połączenie bagnetowe oznacza, że wystarczy przekręcić tylko o ½ obrotu.
• Jeśli zamontowany jest wąż pożarniczy, przed zaworem elektromagnetycznym należy odłączyć oddzielny przewód.
• Gdy jest tylko 1 zawór elektromagnetyczny, można go zamontować poziomo lub pionowo. W przypadku 2 zaworów elektromagnetycznych co najmniej jeden z nich musi być zamontowany pionowo.
• Upewnij się, że zawór elektromagnetyczny jest zamontowany w prawidłowym kierunku przepływu, patrz strzałka na dole zaworu.
• Filtry muszą być zamontowane przed zaworem elektromagnetycznym, jeśli istnieje ryzyko, że brud i większe cząsteczki wody mogą osadzać się w zaworze.

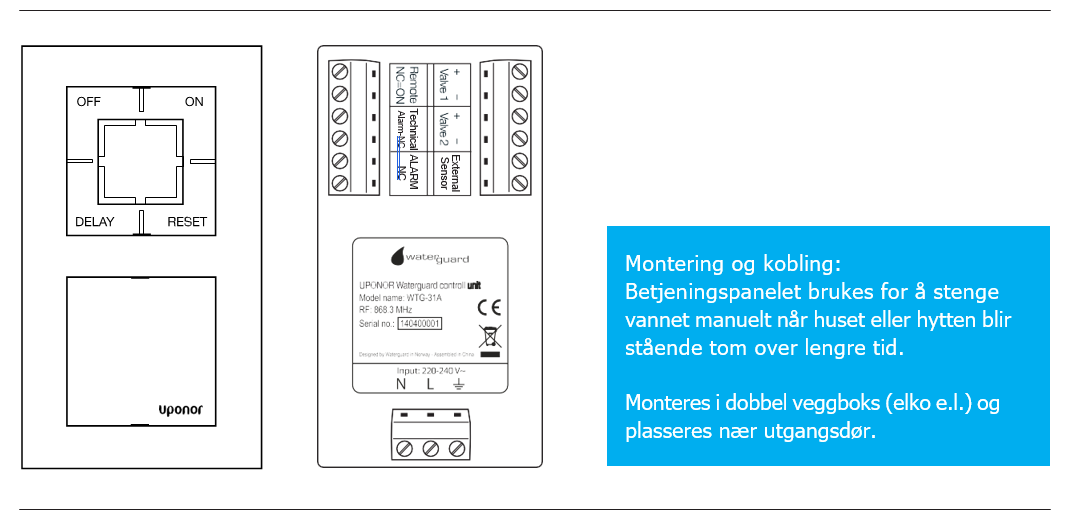

PODŁĄCZENIE PANELU STEROWANIA (ELEKTRYK)

Połączenie między panelem sterowania a skrzynką przyłączeniową w szafce rozdzielacza:

Zawór 1	Podłączenie do zaworu nr 1 (zimna woda)
Zawór 2	Podłączenie do zaworu nr 2 (gorąca woda)
Czujnik zewnętrzny do podłączenia do czujnika wycieku w szafce rozdzielacza

Napięcie sieciowe:

L	Pod napięciem
N	neutralne
G	Uziemienie

Integracja z alarmem domowym (dla instalatora alarmu)

Zdalny	Połączenie dla sygnału sterującego z alarmu. nC (wejście zwarte) = woda włączona
Tec al	Wyjście do centrum alarmowego dla alarmu technicznego Zwarcie = stan normalny Otwarte = alarm techniczny, błąd akumulatora, błąd komunikacji radiowej
Wyciek al	Wyjście alarmowe do centrum alarmowego Zwarcie = stan normalny Otwarte = alarm

Długości przewodów:

Przewody między panelem sterowania a zaworami muszą mieć wystarczający przekrój, aby zapewnić prawidłowe działanie systemu. Jeśli przewody są zbyt cienkie, spadek napięcia na przewodach będzie zbyt duży i zawory nie będą się zamykać tak, jak powinny. Zapoznaj się z poniższą tabelą, aby znaleźć wymagany przekrój przewodów miedzianych:

Wymiar	Maks. długość
0,75 mm2	20 m
1,0 mm2	28 m
1,5 mm2	40 m
2,5 mm2	70 m

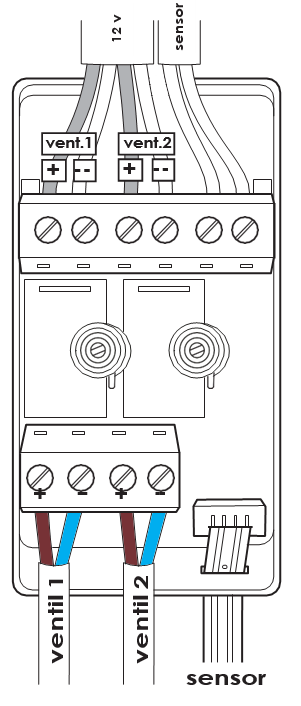

INSTALACJA SKRZYNKI PRZYŁĄCZENIOWEJ W SZAFCE (ELEKTRYK)

• Rura K jest wprowadzana do szafy za pomocą złączki (dostępnej u elektryka).
• Przewody 12 V i połączenie z kablem czujnika z panelu sterowania są narysowane i podłączone w górnej części skrzynki przyłączeniowej zgodnie ze schematem.
• Podłącz 2-żyłowy przewód od zaworu elektromagnetycznego do tego samego koloru na dole skrzynki przyłączeniowej.
• Przymocuj skrzynkę przyłączeniową do wewnętrznej ściany szafy za pomocą taśmy dwustronnej (w zestawie).

• Przewód czujnika musi wykrywać wszelkie wycieki wewnątrz obudowy. Jest on podłączony do spodu skrzynki rozdzielczej i przymocowany do spodu obudowy za pomocą taśmy z tyłu.

UWAGA! Ważne jest, aby +/- był podłączony do właściwego bieguna od panelu sterowania do skrzynki przyłączeniowej.

Awaryjne otwieranie zaworu odcinającego w przypadku awarii zasilania

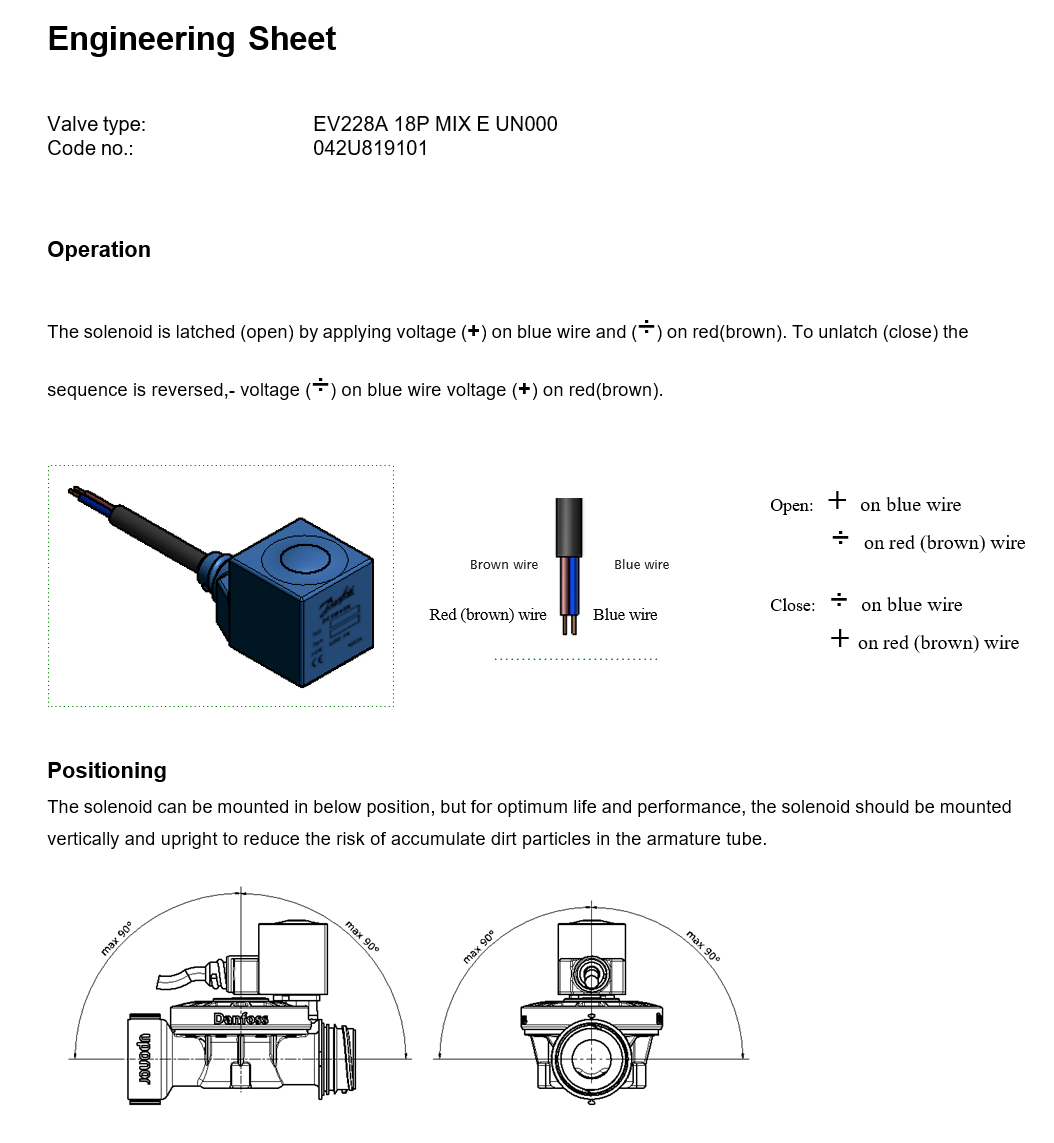

Dotknij punktów styku na skrzynce połączeniowej zaciskami baterii 9 V przez krótką chwilę. Gdy cewka dodatnia jest skierowana w prawo, otwiera się zawór 1. Gdy cewka dodatnia jest skierowana w lewo, otwiera się zawór 2 (jeśli jest zamontowany).

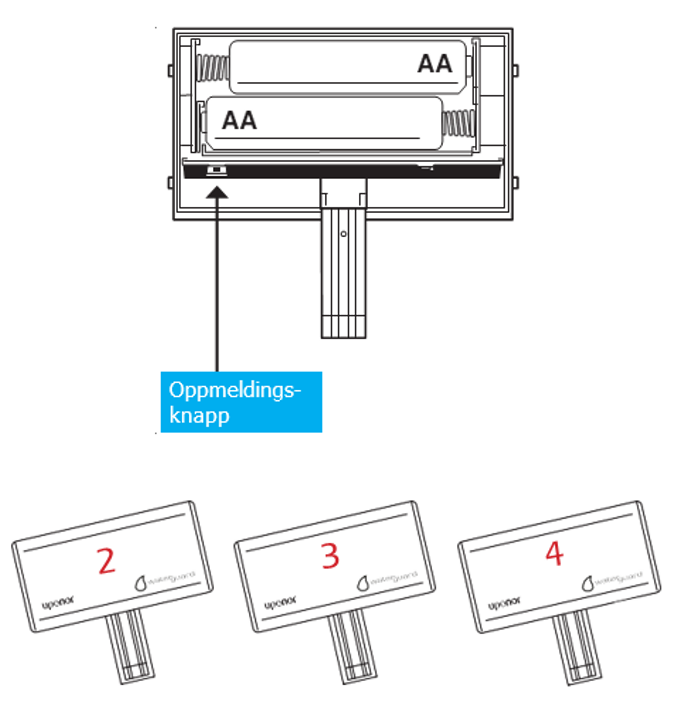

PRZYGOTOWANIE CZUJNIKÓW (HYDRAULIK)

Czujniki wody muszą zostać zasygnalizowane do panelu sterowania przed ich użyciem:

1. Zdejmij górną pokrywę czujnika
2. Włożyć 2 baterie aa
3. Nacisnąć przycisk RESET na panelu sterowania przez co najmniej 2 sekundy, aż kontrolka spoczynkowa zacznie migać.
4. W ciągu 30 sekund naciśnij przycisk rejestracji pod pokrywą czujnika.
5. Panel sterowania potwierdzi sygnałem dźwiękowym, że rejestracja została zakończona.
6. Użyj wodoodpornego markera, aby oznaczyć czujniki w kolejności, w jakiej zostały zarejestrowane: Taśma czujnika w szafce ma nr 1, czujniki bezprzewodowe mają etykiety od 2 w górę.
7. Powtórz procedurę z punktów 1-6 dla wszystkich czujników.

UWAGA! Jeśli system Waterguard jest podłączony do alarmu firmy alarmowej, należy skontaktować się z firmą alarmową w celu przetestowania czujników, aby nie rejestrowały fałszywych alarmów.

Przetestuj czujniki:

1. Przetestuj czujnik, zwilżając jego punkt wilgotnym palcem lub kroplą wody. Woda powinna wyłączyć się automatycznie, a alarm zostanie aktywowany w panelu sterowania.
2. Wytrzyj punkt czujnika i naciśnij reset na panelu sterowania, aby zatrzymać alarm.
3. Ponownie naciśnij reset, aby otworzyć zawory

Wymiana czujnika wymaga ponownej rejestracji systemu:

W przypadku wymiany czujnika należy zresetować system. Następnie należy ponownie zarejestrować wszystkie czujniki - zarówno "nowe", jak i "stare". Odbywa się to poprzez naciśnięcie przycisku resetowania na panelu sterowania przez około 10 sekund, aż rozlegnie się sygnał dźwiękowy. Następnie dokonywana jest nowa rejestracja.

ROZMIESZCZENIE CZUJNIKÓW (HYDRAULIK)

Czujniki należy umieścić w miejscach, w których w przypadku ewentualnego wycieku będzie gromadzić się woda, np. pod zmywarką, w szafkach kuchennych pod zlewem itp. Czujniki można zamontować na ścianie lub położyć luzem na podłodze:

Montaż na ścianie - za pomocą wspornika:

Użyj dostarczonego uchwytu i przykręć go do ściany tak, aby plastikowa końcówka czujnika zjechała aż do podłogi. Wciśnij czujnik do uchwytu, aż zatrzaśnie się na swoim miejscu. Upewnij się, że elastyczna końcówka czujnika trafia w rowek we wsporniku i dotyka podłogi, gdy czujnik znajduje się w uchwycie.

Jeśli czujniki mają być przymocowane do ściany wyłożonej płytkami ceramicznymi, uchwyt czujnika można przymocować za pomocą taśmy dwustronnej (dobrej jakości).

Umieszczony luźno na podłodze - bez uchwytu

Czujnik można umieścić luźno na podłodze pod zmywarką, lodówką itp. Zdejmij dostarczony wspornik ścienny, aby czujniki wycieku zetknęły się z powierzchnią. Elastyczną końcówkę czujnika można wsunąć pod czujnik.

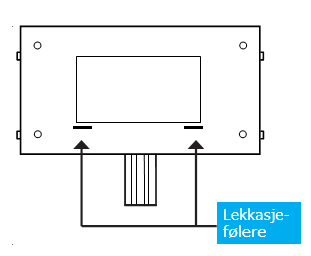

Instalacja długiej taśmy czujnika

Czujnik może monitorować większy obszar poprzez użycie dłuższej taśmy czujnika (w zestawie) zamiast krótkiej końcówki czujnika, która jest zamontowana fabrycznie:

1. Poluzuj osłonę czujnika za pomocą śrubokręta lub podobnego narzędzia.
2. Chwyć taśmę czujnika przymocowaną do dolnej krawędzi czujnika i pociągnij ją mocno.
3. Odetnij żądaną długość dostarczonej długiej taśmy czujnika.
4. Włóż długą taśmę czujnika z niebieskim znacznikiem skierowanym w dół i wciśnij, aby ją zabezpieczyć.
5. Przetestuj taśmę czujnika wilgotnym palcem lub szmatką. Dioda na czujniku bezprzewodowym powinna migać na czerwono.
6. Załóż pokrywę. Zamontuj czujnik na ścianie, np. w szafce kuchennej, z taśmą czujnika przymocowaną do podłogi.

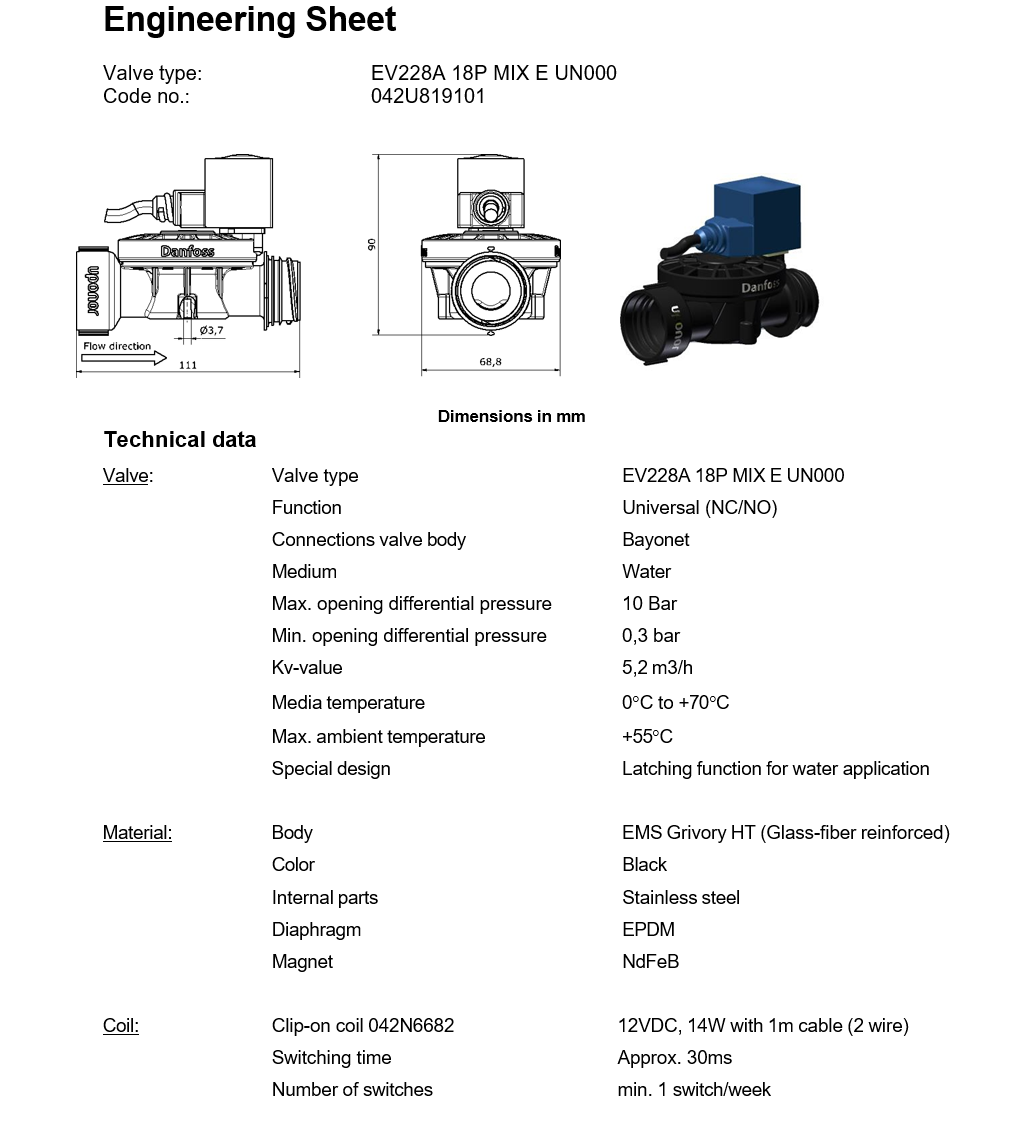

SPECYFIKACJA CZUJNIKA UPONOR WATERGUARD

ZAWÓR

Oznaczenie typu	ev228a 18p MiX e Un000
Ciśnienie znamionowe	Maks. 10 bar
Napięcie zasilania	12v +/- 20%
Podłączenie	bagnet
Maksymalna różnica ciśnień podczas otwierania	10 bar
Minimalna różnica ciśnień podczas otwierania	0,3 bar
Wartość KV	6,0 m3/h
Temperatura wody	0 do +70 °C
Maksymalna temperatura otoczenia	+50 stopni Celsjusza
Specjalna konstrukcja	Funkcja przełączania dla instalacji wodnych
Korpus zaworu	eMs grivory Ht (wzmocniony włóknem szklanym)
Kolor	Kolor czarny
Części wewnętrzne	Stal nierdzewna
Membrana	epDM
Magnes	ndfeb
Cewka	Z szybkozłączką, 12vDC, 14W z kablem 1m
Czas cyklu elektrycznego	Około 30 ms
Liczba operacji	Minimalna liczba otwarć/zamknięć na tydzień wynosi 1 cykl.

PANEL STEROWANIA

Napięcie robocze	90v-264v, 47-63Hz
Pobór mocy	120 mA w położeniu normalnym
Częstotliwość pracy	868,3 MHz
WYJŚCIA ALARMOWE:
Funkcja	Normalnie zamknięte (nC), bez alarmu
Maks. napięcie	24v
Maks. prąd	100 mA
Maks. moc	200mW
na rezystancji	Niższa niż 20 omów
Prąd upływu (wyłączony)	Mniej niż 10ua
WEJŚCIE DO STEROWANIA WŁĄCZANIEM/WYŁĄCZANIEM ZA POMOCĄ ZEWNĘTRZNEGO PRZEŁĄCZNIKA:
Funkcja	normalnie zamknięty (nC) woda jest włączona

CZUJNIK BEZPRZEWODOWY

Zestaw baterii	2 x bateria alkaliczna aa 1,5 V Lr6
Częstotliwość radiowa	868,3 MHz

Niniejszą instrukcję instalacji/użytkowania można pobrać jako załącznik PDF pod poniższym linkiem
