Siłownik zaworu Waterguard+ do zaworów kulowych 1/2" (DN15) i 3/4" (DN20)

Słowa kluczowe: Zawór, siłownik, 24V DC, elektryczny, silnik, jednostka sterująca

Opis produktu

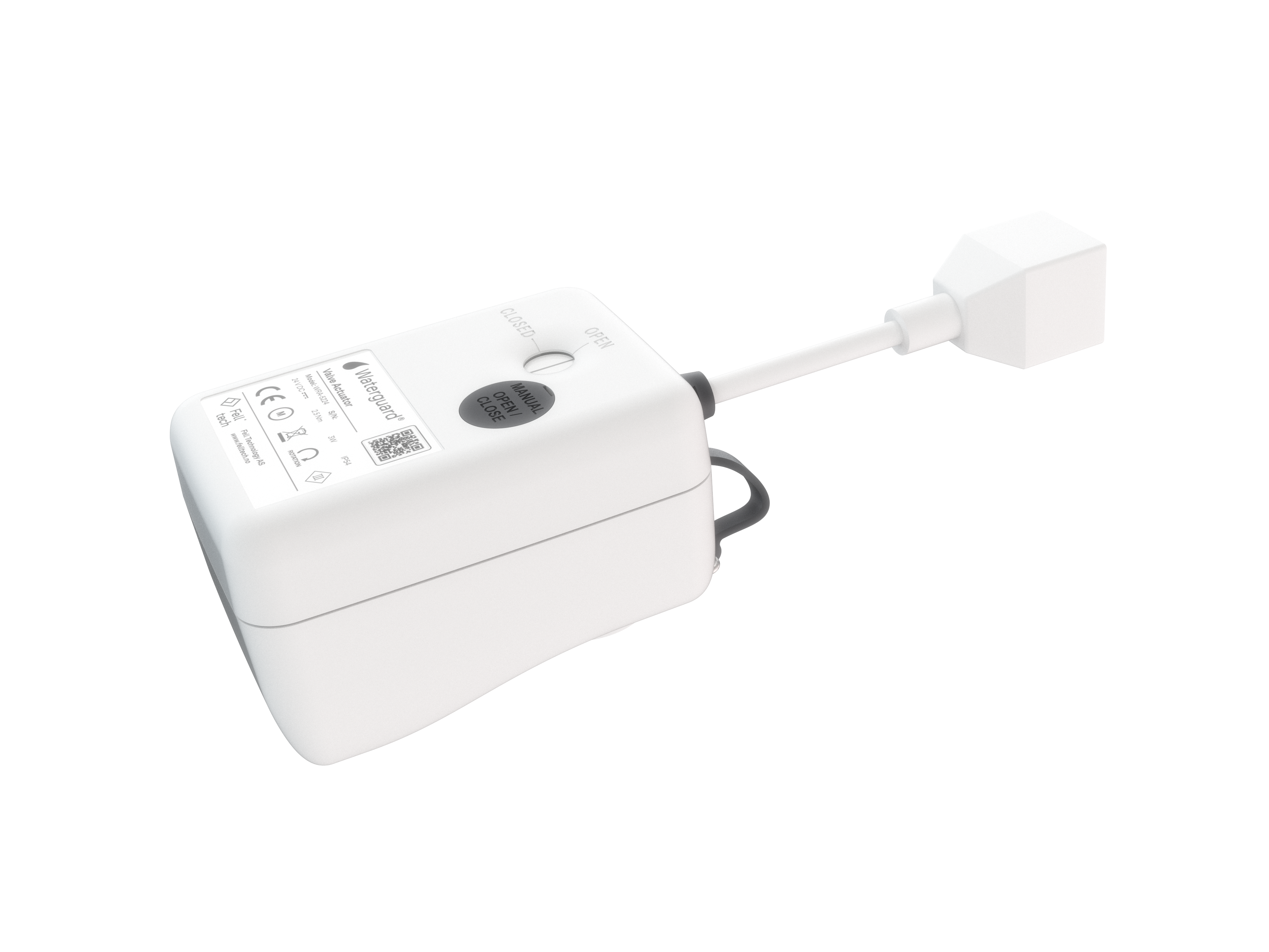

Siłownik elektryczny 24V DC i jednostka sterująca do 2-drogowych zaworów kulowych (1/2 " (DN15) Ball Valve Waterguard+ i 3/4" (DN20) Ball Valve Waterguard+). Siłownik jest sterowany bezpośrednio z Linkbox+ za pośrednictwem kabla sieciowego z połączeniem RJ45.

Siłownik posiada wskaźnik położenia i opcję ręcznego sterowania w przypadku awarii zasilania. Siłownik może być montowany zarówno w kierunku przed, jak i za wodą, a jego szybkozłącze ułatwia instalację.

Informacje na temat instalacji i użytkowania znajdują się w artykule dotyczącym instalacji zaworu w instrukcji instalacji i obsługi Waterguard+.

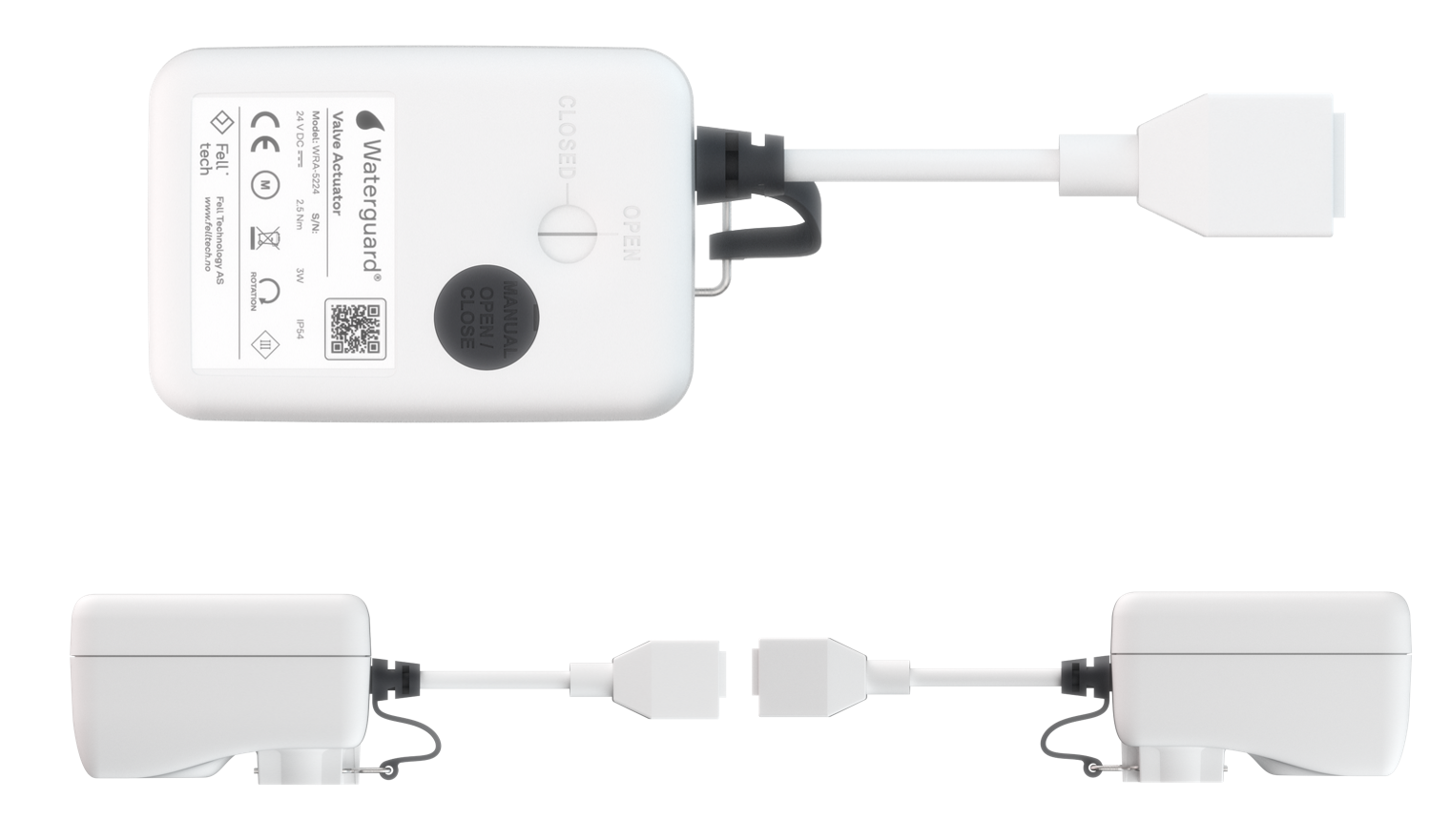

Elementy funkcjonalne

1. Pokrywa


2. Złącze RJ45 dla kabla sieciowego z Linkbox+

3. Uchwyt na szybkozłącze


4. Szybkozłącze do mocowania siłownika do zaworu


5. Wskaźnik położenia


6. Ręczne przesterowanie (podnieś pokrywę, aby uzyskać dostęp do śruby regulacyjnej)
7. Interfejs do podłączenia do zaworu kulowego


8. Trzpień zaworu sterowany przez siłownik, który obraca kulę wewnątrz zaworu między pozycją OTWARTĄ i ZAMKNIĘTĄ (dla odniesienia)


9. Korpus zaworu (w celach informacyjnych)



Dane techniczne

Wymiary produktu
