Introduktion till Waterguard

Waterguard WaterTray+-serien består av produkter som är speciellt utvecklade för att förhindra vattenskador i köket genom passivt läckageskydd. Produkterna är utformade för att samla upp vatten från läckor under kylskåp, diskmaskiner och diskhoar och kan utrustas med vattensensorer som, när de installeras tillsammans med Linkbox+, automatiskt stänger av vattentillförseln när en läcka upptäcks. På så sätt kan läckor åtgärdas snabbt och effektivt, vilket minskar risken för skador på golv, köksinredning och byggnadskonstruktioner.

WaterTray+-serien är en komplett lösning för skydd mot vattenläckage och är enkel att installera utan större ingrepp. Produkterna är särskilt lämpliga för kök i moderna bostäder och andra rum utan avlopp, där ett läckage annars skulle kunna orsaka omfattande och kostsamma skador.

Beskrivning av lösningen

Waterguard WaterTray+ är en serie produkter som är utformade för att skydda kök från vattenskador genom att samla upp och leda bort vatten från läckor. I sortimentet ingår följande produkter:

Underlägg för vitvaror

Dessa underlägg placeras under apparater som diskmaskiner, kylar och frysar för att samla upp läckande vatten och leda det framåt, så att läckor syns och kan åtgärdas snabbt.

Waterguard Droppskydd för kyl och frys Pro 60x60 cm
Waterguard Droppskydd för diskmaskin Pro 45x50 cm
Waterguard Droppskydd för diskmaskin Pro 60x49 cm
Waterguard Droppskydd för integrerad kyl och frys 56x54 cm
Waterguard Droppskydd för integrerad kyl och frys 71x53 cm
Waterguard Installationsplatta för vitvaror (5-pack)

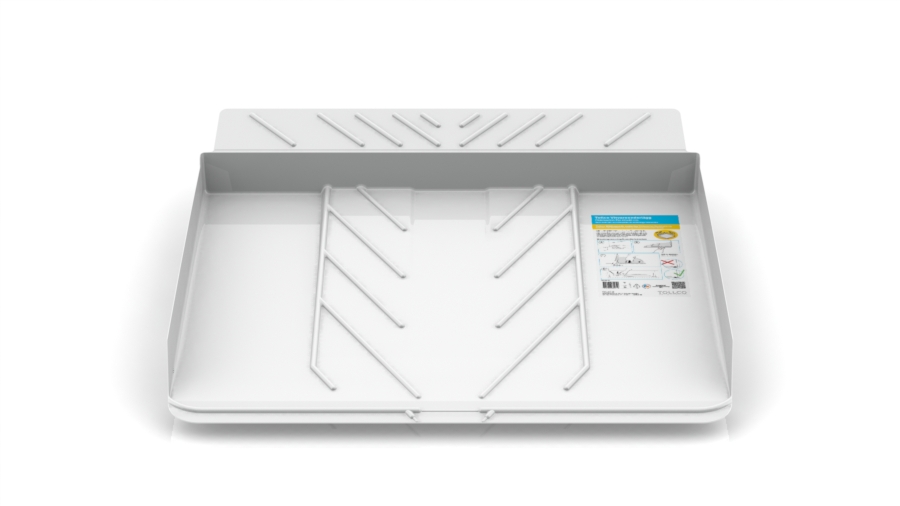

Bilderna visar Waterguard Droppskydd för diskmaskin Pro

Bänkskiveinsatser och tätningssatser

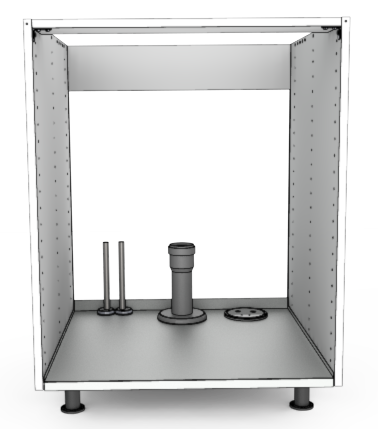

Bänkskiveinsatser monteras längst ned i köksskåp, särskilt under diskbänken, för att skydda skåpets konstruktion från vattenskador genom att samla upp läckande vatten. Skivinsatserna är silvergrå och monteras i skåpets botten vid renovering eller nybyggnation av kök.

Insatserna finns i flera storlekar som kan anpassas till olika bredder och djup i både nya och befintliga skåp. Insatserna ger en tät och slät skåpsbotten som är lätt att hålla ren. Om produkterna används i skåp med vattenrör och rörgenomföringar kan du skapa ett tätt ytskikt om insatserna installeras i kombination med tätningar för rörgenomföringar.

Waterguard insats för bänkskiva 50-60x60 cm
Waterguard insats för bänkskiva 70-80x60 cm

Tätningssatser används för att täta kritiska punkter där vatten kan tränga in i köksinredningen, t.ex. rörgenomföringar och anslutningspunkter.

Waterguard Tätningssats för diskmaskinsslangar
Waterguard Tätningssats med flexibla tätningar (för nya installationer)
Waterguard Tätningssats med flexibla tätningar (för eftermontering, inkluderar tätningssats för diskmaskinsslangar)


Vattensensorer med Linkbox+ för automatisk avstängning

WaterTray+-produkter kan kombineras med vattensensorer anslutna till Linkbox+. Sensorerna placeras i riskområden, t.ex. under diskmaskinen eller i underskåp under diskbänken. När vatten detekteras skickar sensorerna en signal till Linkbox+, som automatiskt stänger av vattentillförseln och varnar användaren, vilket förhindrar ytterligare skador.

Dessa produkter utgör en heltäckande lösning för vattenläckageskydd i köket, lämplig för både mindre och större kök. De är enkla att installera och kan anpassas till kökets specifika behov, vilket gör serien till ett effektivt val för moderna hem utan avlopp och membran.

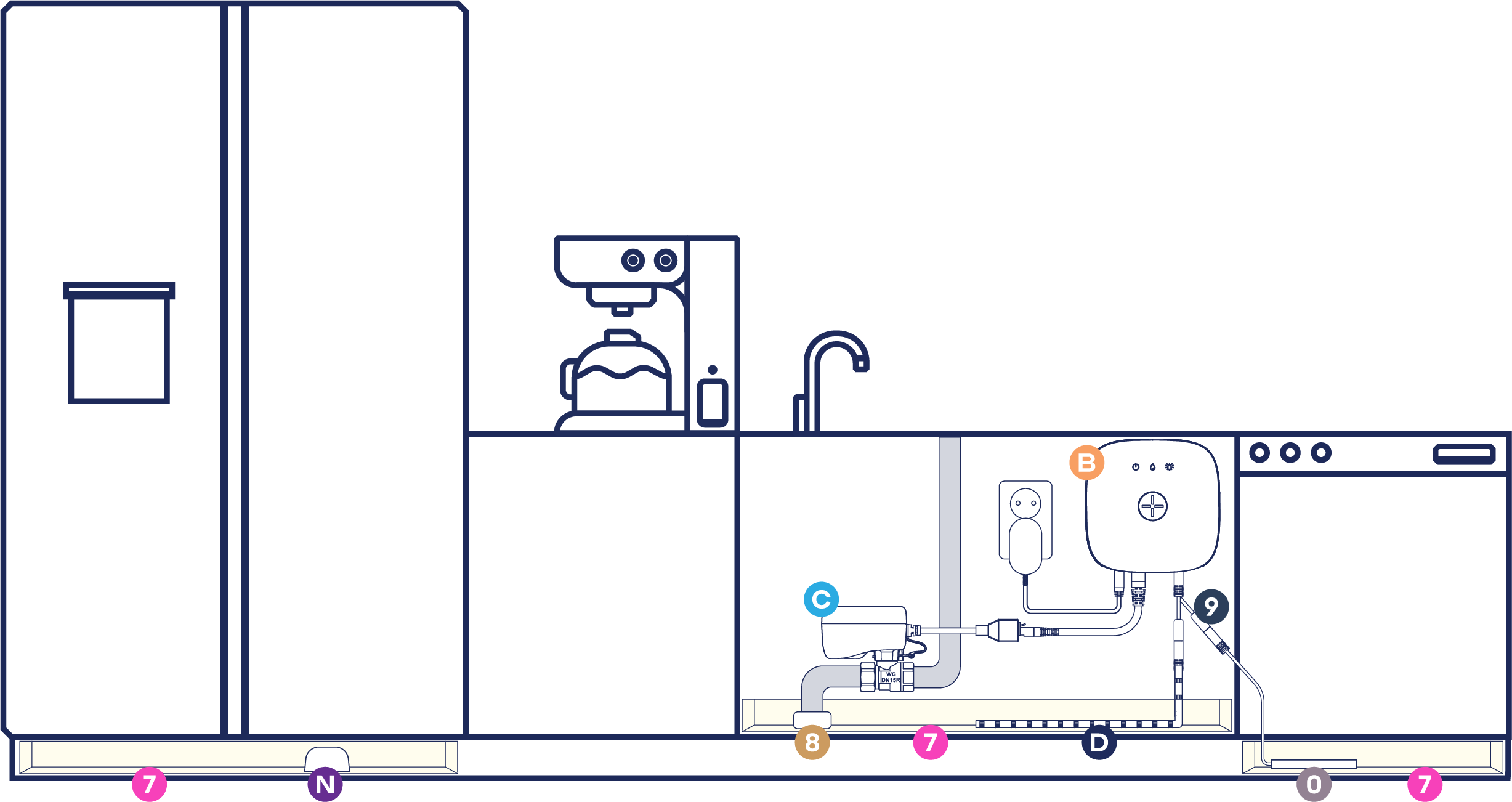

Principskiss

Prinsippskisse_tray_2@2x (1).png

Så här installerar du

Installationen av WaterTray+-produkterna är effektiv och kräver inga specialverktyg.

Waterguard rekommenderar att man installerar en kombination av kyl/frys, diskmaskin och underskåpsinsatser i underskåp. I kombination med trådbunden eller trådlös vattendetektering kommer alla läckor från vattenbärande eller kondenserande utrustning att upptäckas, vattnet stängas av och kunden varnas för att vidta skadebegränsande åtgärder.

Placering av underlägg: Underläggen placeras under vitvaror som kylskåp och diskmaskiner. Se till att ytan är ren och jämn.
Botteninsatser iunderskåp: Placera insatserna i underskåp under diskbänken för att samla upp läckande vatten.
Vattensensorer anslutna till Linkbox+: Placera sensorerna i riskområden, t.ex. under diskbänken eller vid diskmaskinen. Om vatten upptäcks skickar sensorerna en signal till Linkbox+, som automatiskt stänger av vattentillförseln och varnar användaren.

Fullständiga installationshandböcker för varje Waterguard WaterTray+-produkt finns i avsnittet Produkter & FM.

Ikon	Produktnummer	Antal av	Kommentar	Produktbeskrivning
	Linkbox+ (centralenhet) och medföljande 24V nätadapter	1 st.	Linkbox+ 4G eller Linkbox+ WiFi	Linkbox+ centralenhet (B) monterad i ett underskåp eller i ett teknikrum tillsammans med ventiler på huvudinloppet.
	Vattenskyddande ventiler	Beroende på installation	Se specifika guider för ventiler	Ventiler monterade på kall- och varmvatten i köksbänken. Alternativt monterade på huvudinlopp i fördelarskåp.
	Sensortejp 3,5 mm med jackstik	Beroende på installation		Sensorband 3 m med 3,5 mm jackkontakt för anslutning till Linkbox+
	VattenSensor+	Beroende på installation		Trådlös vattensensor för flexibel installation.
	VattenSensor Platta	Beroende på installation		Platta för tillförlitlig trådbunden detektering av vatten. Används i kombination med WaterTray+ droppskydd.
	WaterTray+ Droppskydd för integrerad kyl/frys och diskmaskin, samt insats i bänkskåp	Beroende på installation		Droppskydd för installation under vitvaror samt i bänkskåp. Samlar upp vattenläckor och leder vattnet till sensorer för tidig upptäckt.
	Tätningar för genomföringar i bänkskåpsinsatser.	Beroende på installation		Tätningar för passage av slangar genom droppskydd monterade i bänkskåpsluckor.
	Delare för sensortejp	Beroende på installation		Splitter för trådbundna sensorer som gör det möjligt att installera två st. Sensor Tape eller WaterSensor Plate.
