KOMPONENTER I PAKETET

1	Trådlös centralenhet	Enheten är både centralenhet och kontrollpanel i det här systemet.
2	Magnetventil (1 eller 2 st.)	Danfoss® magnetventiler finns i dimensionerna 1/2" och 3/4".
3	WTG-36C Trådlös ventilstyrning	Aktiverar magnetventilen när trådlösa sensorer eller enhetens sensortråd/band upptäcker läckage.

OM SYSTEMET

Waterguard® Quick Stop är ett enkelt trådlöst avstängningssystem för vatteninstallationer med en centralenhet som arbetar tillsammans med en eller flera trådlösa ventilstyrningar.

Den trådlösa ventilstyrningen måste signaleras till den trådlösa centralenheten före användning.

Enheten har en funktion för fördröjd vattenavstängning när DELAY är aktiverad. Enheten kommer då att stänga av vattnet efter 4 timmar.

OBS! I denna användarhandbok nämns trådlösa sensorer, sensortejp, jackövergång och delad kabel i flera sammanhang. Detta ifall någon vill använda sådana komponenter som ett komplement till detta paket.

Enheter som inte ingår i detta paket men som kan kompletteras med är:

Trådlösa sensorer, NRF nr. 5648275

Sensortejp, NRF-nr 5648223

Jackövergång för platt givarkabel, NRF nr. 5648221

Delad kabel (om 2 ventiler ska monteras), NRF nr. 5648199

Den trådlösa ventilstyrningen har ett uttag för 230V AC 10A för diskmaskin etc. Vid vattenläckage kommer ventilstyrningen att stänga av spänningen till detta uttag. * OBS! DETTA UTTAG ÄR INTE AVSETT FÖR ANSLUTNING AV VARMVATTENBEREDARE! Ref. NEK 400 - Norsk Elektroteknisk Kommitté (NEK)

Enheten har en 1,5 meter lång kabel med en 3-polig kontakt som ansluts till magnetventilen. Om 2 ventiler är monterade, använd en delad kabel. Den ursprungliga fästskruven för magnetventilens kontaktdon på ventilstyrningen byts ut mot den delade kabelns kontaktdon. Den medföljande långa skuren används för att ansluta ventilkontrollens kontaktdon till hankontakten på den delade kabeln.

SÄKERHETSFUNKTION

Den trådlösa ventilstyrningen har en inbyggd säkerhetsfunktion för att förhindra att givarkabeln av misstag dras ut ur ventilstyrningen. Om detta skulle inträffa hörs en repetitiv ljudsignal i ca 0,5 sekunder, LED-indikatorn i återställningsbrytaren blinkar rött och grönt och magnetventilen stänger av vattnet. När kontakten sätts tillbaka återställs ventilkontrollens larm och magnetventilen öppnas igen. Om den trådbundna givaringången inte används kommer denna funktion att avaktiveras. Om givarkabeln har anslutits av misstag och du senare inte vill använda den, kan denna säkerhetsfunktion återställas genom att göra enheten strömlös och ansluta den till uttaget igen utan att givarkabeln är installerad.

OBS! Det är bara själva uttaget som övervakas, om det blir ett brott på själva sensorkabeln kommer detta inte att signaleras av denna funktion!

SJÄLVAKTIVERANDE VENTIL

Den trådlösa ventilstyrningen är utrustad med en självdoserande magnetventil. Detta förhindrar att pilotventilen i magnetventilen fastnar, t.ex. på grund av partiklar i vattnet.

Enheten levereras programmerad med en övning per 24 timmar. Det är möjligt att programmera om detta till följande 3 funktioner:

1 gång per 24 timmar - 1 gång per vecka - ingen motionering av ventilen.

Motionering kan omprogrammeras på följande sätt:

Tryck och håll in Reset-knappen innan du ansluter enheten till vägguttaget. Fortsätt att hålla knappen intryckt och efter 20 sekunder hörs en ljudsignal. Denna ljudsignal kommer nu att loopa i 3 olika steg tills Reset-knappen släpps efter den sekvens som du vill välja:

Om Reset-knappen släpps efter 1 pip kommer enheten att motionera ventilen var 24:e timme.

Om Reset-knappen släpps efter 2 pip kommer enheten att motionera ventilen var 7:e dag.

Om återställningsknappen släpps efter 3 ljudsignaler kommer enheten inte att motionera.

Gör så här för att kontrollera träningsringens status:

Ta ut den trådlösa ventilstyrningen ur uttaget och vänta i ca 10 sekunder. Sätt sedan in den i uttaget igen. Apparatens ljudsignal avger nu det antal pip som motsvarar den valda träningsfrekvensen.

Om du vill ändra träningsfrekvensen upprepar du proceduren som beskrivs ovan tills du har valt önskad status.

OBS! När du tränar kommer det att uppstå ett avbrott i spänningen vid apparatens 230V-uttag.

Detta avbrott är ca 20 ms. I särskilda fall kan detta leda till att vissa apparater som är anslutna till uttaget ändrar driftstatus. Om detta inträffar betraktas det inte som ett fel i Waterguard® -ventilens styrenhet.

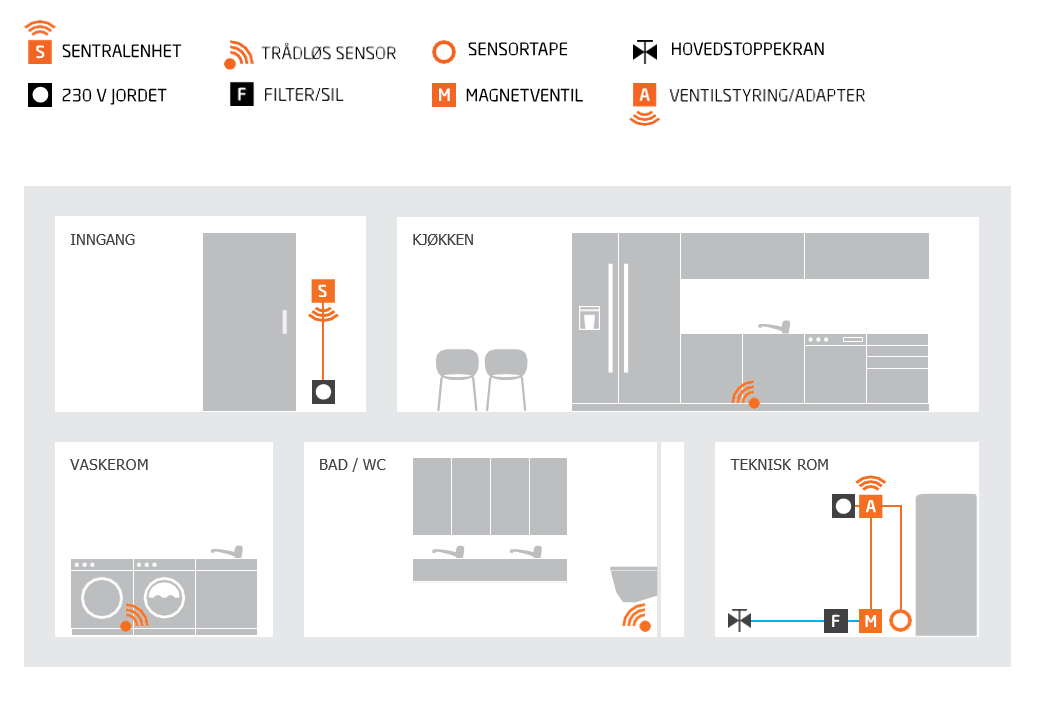

PRINCIP BOX

REGISTRERING AV TRÅDLÖSA ENHETER

Innan du installerar enheterna måste de registreras i centralenheten!

Anslut spänning till den trådlösa centralenheten med den pluggbara strömförsörjningen.

Anslut den trådlösa ventilstyrningen till ett uttag och anslut magnetventilens kontakt på ventilen. Öppna de trådlösa givarna och sätt i batterierna. Sätt inte på locket på sensorerna.

1. På centralenheten trycker du på RESET-knappen i ca 2 sekunder. Panelen avger först 1 pip och sedan 2 pip. Enheten är redo att registreras med den första trådlösa enheten.
2. På ventilstyrningen trycker du på RESET-knappen tills du hör två pip. Inom några sekunder kommer enheterna att parkopplas och båda avger ljudsignaler. Detta indikerar att parkopplingen har lyckats.
3. Om trådlösa sensorer också har köpts, upprepa steg 1.
4. Tryck in den lilla strömbrytaren på kretskortets ovansida (se bild 2 längre ner i artikeln) på den första trådlösa sensorn i ca 1 sekund. Centralenheten avger ljudsignaler och en liten LED-lampa på sensorn blinkar snabbt i ca 1,5 sekunder. Detta indikerar att parkopplingen har lyckats.
5. Om flera trådlösa sensorer eller trådlösa ventilstyrningar är anslutna, upprepa proceduren enligt beskrivningen ovan.

Centralenheten kommer att komma ihåg enheterna i den ordning de registreras. Detta innebär att vid ett larm kommer centralenheten att indikera vilken enhet som utlöste larmet genom att indikera antalet pip som motsvarar den ordning i vilken de rapporterades. Om flera enheter utlöser ett larm, kommer den som senast utlöste ett larm att vara den som centralenheten ställer in larmet från.

Om en enhet rapporteras flera gånger tilldelas enheten ett nytt ID-nummer i centralenheten.

Om du har rapporterat enheter många gånger till en centralenhet, kommer antalet ljudsignaler att vara många. Om du vill rensa bort detta går det att radera den aktuella ID-sekvensen. Detta görs på följande sätt:

På den trådlösa centralenheten håller du RESET intryckt i ca 7 sekunder tills du hör 5 korta pip. Om du nu registrerar de enheter som redan har registrerats på nytt, får de ett nytt ID-nummer. Detta innebär inte att de redan inskrivna enheterna inte kommer att larma som tidigare, men de kan nu skrivas in på nytt och få ett nytt ID-nummer som börjar med 1-2 osv.

Om man inte omregistrerar alla riskerar man att ha två trådlösa enheter med samma ID. Detta har inget med funktionen att göra, men man förlorar möjligheten att identifiera vilken enhet som har utlöst larmet.

INSTALLATIONSANVISNINGAR

TRÅDLÖS CENTRALENHET/KONTROLLPANEL

1. Den trådlösa centralenheten bör monteras i en dold elväggdosa så att den medföljande strömförsörjningen kan placeras inuti väggdosan. Detta ger en snygg installation och säkerställer att enheten hela tiden är ansluten till elnätet. Denna strömförsörjning kan också placeras i en väggdosa för en underliggande strömbrytare genom att låta kabeln komma upp från denna dosa under strömbrytarens ram. Alternativt kan en multibox användas, t.ex. Elko Multibox rör/PFXP - Elektriskt nummer: 1223740
2. Den medföljande pluggbara strömförsörjningen kan användas istället för den inbyggda, men du måste vara medveten om att om den oavsiktligt dras ut ur uttaget kommer de trådlösa enheterna inte att fungera.

MAGNETISK VENTIL

1. Magnetventilen monteras lämpligen på kallvatteninloppet efter huvudstoppkranen. Om en brandslang är monterad MÅSTE magnetventilen monteras efter detta utlopp.
2. Filter/sil MÅSTE monteras om det finns risk för smuts eller partiklar i vattnet.
3. Se till att det tätningsmaterial som används inte kommer in i själva ventilen när den monteras.
4. Magnetventilen kan monteras horisontellt och vertikalt. När ventilen monteras horisontellt får den elektriska spolen aldrig vara vänd nedåt! När ventilen monteras vertikalt måste den elektriska kontakten alltid befinna sig överst på den elektriska spolen!
5. Magnetventilen måste monteras i rätt flödesriktning, se pilen på ventilhuset.

TRÅDLÖS VENTILSTYRNING OCH GIVARBAND

1. Ventilstyrningen installeras i ett 230V jordat uttag nära det område där magnetventilen sitter och det område som ska läckageövervakas. Om en givarkabel inte har köpts till, fortsätt till avsnitt. 5
2. Anslut jackkontakten i ventilstyrenheten och fäst den med buntband i sockeln.
3. Sätt in sensortejpen i Jack-kontakten med den blå plastbiten i änden av sensortejpen vänd bort från metallkontakterna i kontakten i änden av Jack-kontakten.
4. Ta bort täckpapperet på sensortejpens undersida och limma fast det på den yta där vatten från en eventuell vattenläcka samlas.
5. Ventilkontrollens magnetventilkontakt ansluts till ventilens elanslutning. Dra åt skruven i mitten av kontaktdonet (för hand) så att kontaktdonets hölje kläms fast mot ventilens spole.

TRÅDLÖS SENSOR

På golvet

Kan placeras löst på golvet under diskmaskin, kylskåp etc. Ta bort det medföljande väggfästet så att läckagesensorerna kommer i kontakt med underlaget. Sätt i batterierna enligt. Instruktioner. Den lösa sensorspetsen kan vikas in under sensorn innan sensorn placeras på golvet.

På väggen

Du kan enkelt montera sensorn på väggen med hjälp av det medföljande väggfästet. Skruva fast väggfästet på lämplig plats så att plastspetsen når ända ner till golvet. Sätt i batterierna enligt anvisningarna, tryck in sensorspetsen i fästets spår och klicka fast sensorn.

Användning av sensortejp

Öppna den trådlösa sensorn genom att ta bort topplocket och ta ut batterierna. Dra ut den befintliga platta sensortejpen. Tryck in den nya tejpen hela vägen in i kontakten med den blå folien nedåt. Se till att låsstiftet i plasten passar i hålet i tejpen. Sätt i batterierna och sätt tillbaka topplocket. Ta bort täckpapperet på tejpen och montera kabeln. Sensortejpen kan klippas till önskad längd. Genom att klippa av sensortejpen på mitten kan den anslutas till 2 enheter. Testa sensortejpens funktion genom att fukta några av sensorpunkterna innan du använder systemet.

UPPSTART OCH TEST

Testa systemet innan det tas i drift genom att sätta centralenheten på ON/OFF. Ventilen ska avge ett distinkt klickljud när den aktiveras av ventilstyrningen.

Testa också att de trådlösa sensorerna avger ett larm genom att fukta sensorpunkten på själva sensorn.

När de trådlösa sensorerna avger ett larm kommer centralenheten, om den är i ON-läge, att gå till OFF-läge och den trådlösa ventilstyrningen kommer att stänga ventilen. Centralenheten återställs genom att trycka två gånger på RESET. Om sensorkabeln på den trådlösa ventilstyrningen är aktiverad måste ventilstyrningens RESET-omkopplare aktiveras en gång innan centralenheten kan återställas genom att trycka på RESET två gånger.

Kom ihåg att för att kunna återställa systemet ( få tillbaka vattnet ) måste orsaken till larmet tas bort .

OBS: Efter att systemet har testats måste husägaren/användaren få en grundlig utbildning i systemet.

1. Montera alla enheter där de ska sitta och anslut enheterna till driftspänningen. Inga ljudsignaler ska höras förutom startljudet.
2. Öppna en kran så att vattnet rinner. Vid de efterföljande testerna måste man kontrollera att ventilen verkligen stängs, dvs. att vattnet slutar rinna från den öppna kranen.
3. Om du använder sensoringången på den trådlösa ventilstyrningen: Testa sensorkabelns säkerhetsfunktion genom att dra ut den.
   • En snabb 0,5 sek. repetitiv ljudsignal hörs.
   • LED-indikatorn i återställningsknappen växlar mellan rött och grönt.
   • Magnetventilen stängs och vattnet i kranen slutar rinna.
   • Se till att detta upphör när kontakten sätts tillbaka i uttaget.
4. Använd en våt trasa för att fukta en av sensorstiftets sensorpunkter.
5. Ventilstyrningen ska nu indikera läckage med en repetitiv ljudsignal ungefär varje sekund. LED-indikatorn i Reset-knappen tänds med rött sken och magnetventilen stänger av vattnet.
6. Kontrollera att vattnet har slutat rinna från den kran som öppnades.
7. Tryck på RESET en gång för att stänga av det akustiska larmet, vattnet ska förbli stängt.
8. Vänta i 1 minut medan du torkar av den sensorpunkt som fuktades.
9. Stäng nu av larmet genom att trycka två gånger på RESET-knappen på centralenheten. Ljudsignalen i centralenheten upphör och LED-OFF ändras till LED-ON.
10. Se till att vattnet börjar rinna igen från den fortfarande öppna kranen.
11. Fukta sensorpunkten på den första trådlösa sensorn. Droppen i Waterguard-logotypen på den trådlösa sensorn lyser rött när sensorns avkänningspunkt är våt och den skickar en larmsignal.
12. Vattnet i kranen stängs av och centralenhetens ljudsignal visar antalet signaler som motsvarar den givna trådlösa sensorn. Torka av sensorns avkänningspunkt ordentligt!
13. Den trådlösa centralenheten kan nu återställas genom att trycka två gånger på RESET.
14. Se till att vattnet börjar rinna från kranen.
15. Upprepa proceduren med resten av de trådlösa sensorerna. Se till att sensorpunkterna torkas väl efter testningen.

ANVÄNDARHANDLEDNING

PÅ LARM - Om ytterligare komponenter har köpts och installerats

1. Systemet kommer att ha två typer av larm vid vattenläckage:
   1. Vattenläckage från trådlösa sensorer kommer endast att signaleras på den trådlösa kontrollpanelen.
   2. Vattenläckage på ventilregulatorens givarkabel signaleras både på ventilregulatorn och på manöverpanelen.
2. Läckagelarm från trådlösa givare återställs endast på manöverpanelen, medan läckagelarm från ventilregulatorns givarkabel måste återställas först på ventilregulatorn och sedan på manöverpanelen.
3. Om vatten har trängt in i sensorledningen till själva ventilstyrningen avger den repetitiva ljudsignaler under 1 sekund och Reset-knappen lyser rött. Magnetventilen har nu stängt vattentillförseln. Centralenheten indikerar ett vattenlarm med en ljudsignal och OFF-lampan tänds.
4. Om vatten har nått en trådlös sensor kommer endast kontrollpanelen att indikera ett vattenlarm med ett ljud och OFF-lampan kommer att tändas, medan magnetventilen stängs.
5. Detta beror antingen på vattenläckage eller andra förhållanden, t.ex. tvätt etc.
6. Lokalisera vattenläckan/vattenspillet och torka upp om möjligt.
7. Den aktuella ljudsignalen på enheterna kan stoppas genom att trycka en gång på Reset-knappen, magnetventilen kommer fortfarande att vara i stängt läge.
8. Stäng huvudstoppkranen och kontakta rörmokaren om det är en riktig vattenläcka.
9. När skadan eller vattenläckan har åtgärdats måste den våta delen av sensorn torkas av noggrant med en torr trasa.
10. Tryck på Reset-knappen och lampan skiftar från rött till blått. Magnetventilen öppnas.

Testa systemet (minst två gånger per år)

1. Öppna en vattenkran och låt vattnet rinna.
2. Använd en fuktig trasa och fukta sensorns sensorpunkt. Larmet kommer att utlösas och vattnet kommer att stängas av.
3. Se till att vattnet i den öppna kranen slutar rinna.
4. Torka av sensorn noggrant med en torr trasa och tryck på återställningsknappen på centralenheten för att tysta larmet. Ljudsignalen ska nu upphöra och LED-indikatorn ska ändras från röd (OFF) till blå (ON). Ventilen bör öppnas för vatten igen.
5. Upprepa detta på alla trådlösa sensorer och på sensorkabeln till ventilstyrningen om en sådan används. Kom ihåg att när ventilstyrningens givaringång aktiveras måste ventilstyrningen först återställas innan centralenheten kan återställas!

BYTE AV BATTERIER

De batterier som medföljer givaren har en livslängd på ca 5 år.

Vi rekommenderar att batterierna byts ut efter max. 5 år eftersom trådlösa sensorer med för låg batterispänning, om de är monterade långt från centralenheten, kan få problem med att nå centralenheten med radiosignaler om batterispänningen blir för låg.

Centralenheten kommer, om den får en signal om låg batterispänning från trådlösa sensorer, endast att indikera detta med ljudsignaler.

Om centralenheten får en signal om låg batterispänning kommer den att förbli i det läge den befinner sig i. Den kommer inte att utlösa ett faktiskt larm eller stänga magnetventilen.

Antalet ljudsignaler från centralenheten kommer att sammanfalla med det antal som givaren fick när systemet initialiserades. Larmet upprepas var 25:e sekund i centralenhetens ljudsignal.

På centralenheten återställs larmet för låg batterispänning med en kort tryckning på RESET. Kom ihåg att lyssna på/notera vilken sensor som gav larmet innan du återställer larmet.

1.Tabortsensorn från väggfästet genom att dra upp den 5 mm och sedan dra den rakt ut ur väggfästet. Vänd bort frontluckan med hjälp av spåren på sidan av sensorn.

2. Ta ut batterierna och sätt i motsvarande alkaliska batterier (typ AA). Tryck på brytaren (rödmarkerad på bilden) och kontrollera att lysdioden till höger om brytaren börjar blinka. Sätt tillbaka sensorlocket.

3. Utför ett sensortest : (se även 4). Lägg en fuktig trasa intill en av sensorpunkterna eller fukta fingret och håll det mot en av sensorpunkterna. Larmet bör utlösas. Var noga med att torka av de sensorpunkter som har fuktats väl!

4. Montera tillbaka sensorn där den var monterad. Ovanstående test kan med fördel utföras efter att givaren har monterats på plats, genom att punkter på själva givarkabeln fuktas.

Denna installations-/användarmanual kan laddas ner som en PDF-bilaga från länken nedan
