Installationshandbok UPONOR WATERGUARD

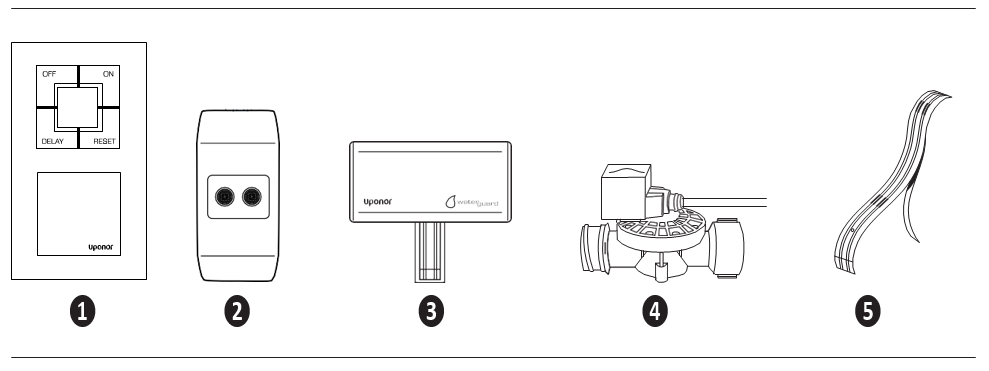

KOMPONENTER I PAKETET

1	Kontrollpanel för infällnad i vägg	Detta är styrenheten för Uponor Waterguard-systemet. Placeras normalt vid husets utgångsdörr.
2	Kopplingsdosa	Monteras inuti fördelningsskåpet. Ansluter magnetventilerna och sensorkabeln i skåpet till kontrollpanelen.
3	Trådlös sensor	1 trådlös sensor med 2 AA-batterier. Systemet kan uppgraderas med fler sensorer efter behov.
4	Magnetventil - 1 eller 2 st.	Spärrande 12 volt med Uponor bajonettkoppling för enkel installation i Uponors fördelningsskåp.
5	Givarband, 1 och 3 meter	1 meters tejpen monteras i kopplingsdosan och tejpas fast i skåpets botten (tejp på baksidan). Tejpen på 3 meter kan användas som en förlängning av de trådlösa sensorerna.

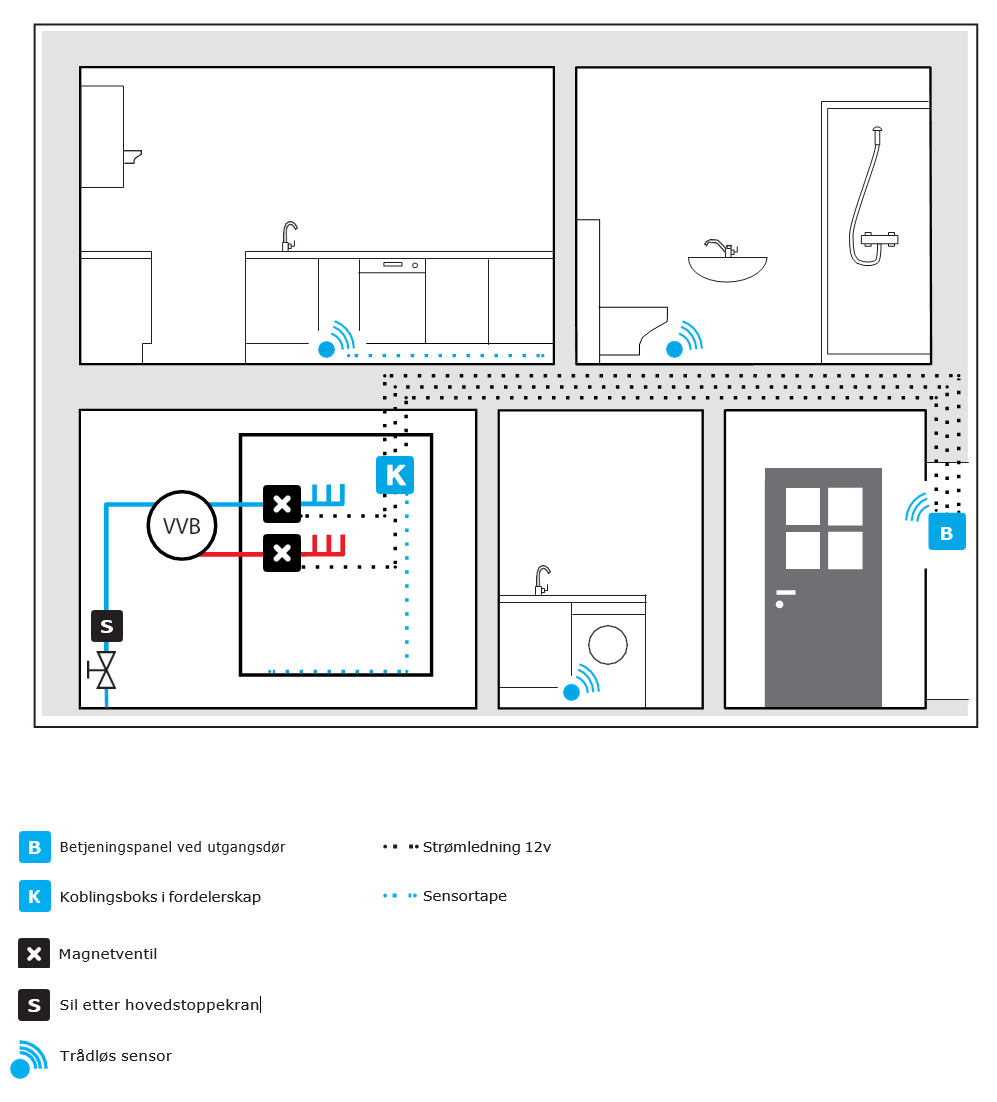

PRINCIPSKISS AV LÖSNINGEN

INSTALLATION AV MAGNETVENTIL (RÖRMOKARE)

• Magnetventilen monteras direkt på kall-/varmvattenfördelaren i fördelarskåpet. Bajonettanslutningen gör att man bara behöver vrida ½ varv.
• Om en brandslang är monterad måste en separat ledning dras före magnetventilen.
• När det bara finns 1 magnetventil kan den monteras horisontellt eller vertikalt. Om det finns 2 magnetventiler måste minst en av dem monteras vertikalt.
• Se till att magnetventilen är monterad i rätt flödesriktning, se pilen på ventilens undersida.
• Filter måste monteras före magnetventilen om det finns risk för att smuts och större partiklar i vattnet kan fastna i ventilen.

ANSLUTNING AV MANÖVERPANEL (ELEKTRIKER)

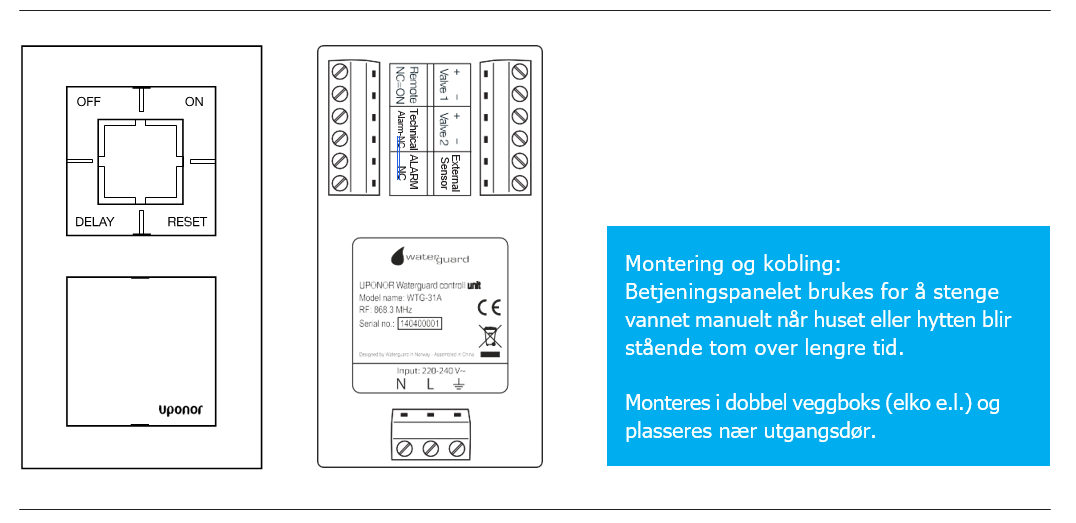

Anslutning mellan manöverpanel och kopplingsdosa i fördelarskåp:

Ventil 1	Anslutning till ventil nr 1 (kallvatten)
Ventil 2	Anslutning till ventil nr 2 (varmvatten)
Extern givare för anslutning till läckagesensor i fördelningsskåp

Nätspänning:

L	Strömförande
N	Neutral
G	jord

Integration med hemlarm (för larminstallatör)

Fjärrkontroll	Anslutning för styrsignal från larm. nC (kortsluten ingång) = vatten på
Tek al	Utgång till larmcentral för tekniskt larm Kortsluten = normal Öppen = tekniskt larm, batterifel, fel på radiokommunikation
Läckage al	Larmutgång till larmcentral Kortsluten = normal Öppen = larm

Kabellängder:

Ledningarna mellan manöverpanelen och ventilerna måste ha ett tillräckligt tvärsnitt för att systemet ska fungera korrekt. Om ledningarna är för tunna blir spänningsfallet över ledningarna för stort och ventilerna stänger inte som de ska. se tabellen nedan för att få fram erforderligt tvärsnitt på koppartrådarna:

Dimension	Max. längd
0,75 mm2	20 m
1,0 mm2	28 m
1,5 mm2	40 m
2,5 mm2	70 m

INSTALLATION AV KOPPLINGSDOSA I SKÅP (ELEKTRIKER)

• K-röret förs in i skåpet med hjälp av en nippel (kan köpas hos en elektriker).

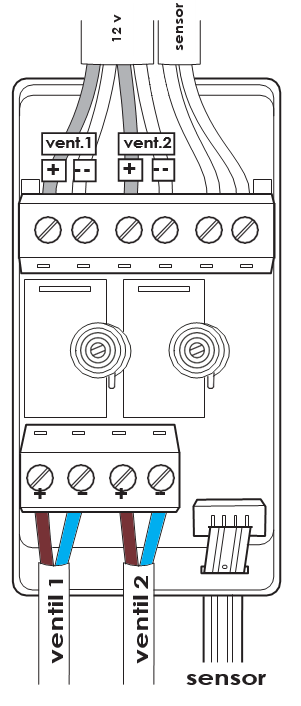

• 12 V-ledningar och anslutning till givarkabel från kontrollpanelen dras och ansluts på toppen av kopplingsboxen enligt diagrammet.
• Anslut den 2-ledade kabeln från magnetventilen till samma färg längst ned i kopplingsboxen.
• Fäst kopplingsboxen på skåpets innervägg med hjälp av dubbelhäftande tejp (medföljer).

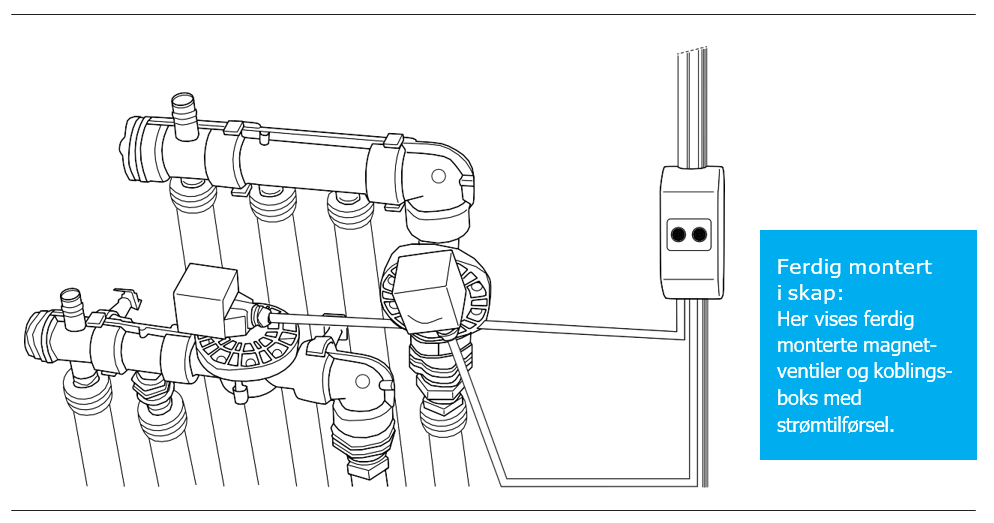

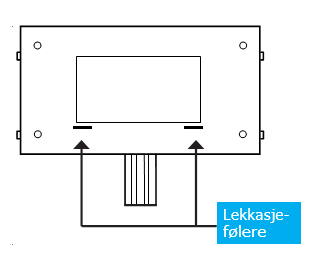

• Sensorkabeln ska upptäcka eventuella läckor inne i skåpet. Den ansluts till fördelningsboxens undersida och fästs i skåpets botten med tejpen på baksidan.

OBS! Det är viktigt att +/- ansluts till rätt pol från kontrollpanelen till kopplingsboxen.

Nödöppning av avstängningsventil vid strömavbrott

Vidrör kontaktpunkterna på kopplingsboxen med polerna på ett 9v-batteri under ett kort ögonblick. När den positiva spolen är vänd åt höger öppnas ventil 1. När den positiva spolen är vänd åt vänster öppnas ventil 2 (om sådan finns).

FÖRBEREDELSE AV GIVARE (RÖRMOKARE)

Vattensensorerna måste signaleras till kontrollpanelen innan de kan användas:

1. Ta bort givarens övre lock
2. Sätt i 2 aa-batterier
3. Tryck på RESET på kontrollpanelen i minst 2 sekunder tills vilolampan börjar blinka

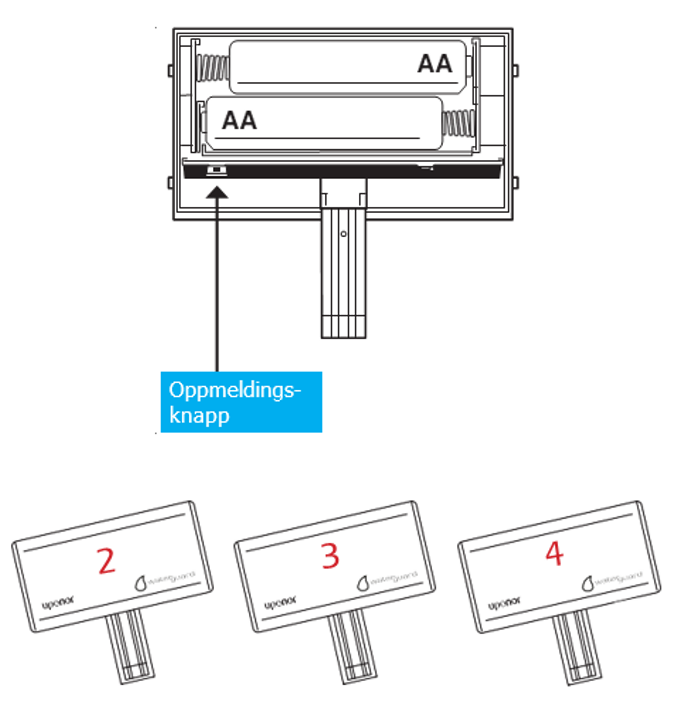

4. Tryck inom 30 sekunder på registreringsknappen under locket på sensorn
5. Kontrollpanelen bekräftar med en ljudsignal och registreringen är slutförd
6. Använd en vattenfast märkpenna för att märka sensorerna i den ordning de registreras: Sensortejp i skåpet är nr 1, trådlösa sensorer märks från 2 och uppåt.
7. Upprepa proceduren i punkterna 1-6 för alla givare.

OBS! Om Waterguard-systemet är anslutet till ett larm från en larmfirma, kontakta larmfirman för att testa sensorerna så att de inte registrerar ett falsklarm.

Testa sensorerna:

1. Testa sensorn genom att fukta sensorpunkten med ett fuktigt finger eller en vattendroppe. Vattnet ska stängas av automatiskt och larmet aktiveras i kontrollpanelen.
2. Torka av sensorpunkten och tryck på reset på kontrollpanelen för att stoppa larmet.
3. Tryck på reset igen för att öppna ventilerna

Om en sensor byts ut krävs en ny registrering av systemet:

Om en givare byts ut måste systemet återställas. Därefter måste alla givare - både "nya" och "gamla" - registreras på nytt. Detta görs genom att trycka på återställningsknappen på kontrollpanelen i ca 10 sekunder tills en ljudsignal hörs. Därefter görs en ny registrering.

PLACERING AV SENSORER (RÖRMOKARE)

Placera sensorerna på ställen där vatten samlas vid en eventuell läcka, t.ex. under diskmaskinen, i köksskåp under diskbänken osv. Sensorerna kan väggmonteras eller läggas löst på golvet:

Väggmontering - med konsol:

Använd det medföljande fästet och skruva fast det i väggen så att givarens plastspets kommer ända ner till golvet. Skjut in sensorn i hållaren tills den klickar på plats. Se till att den flexibla sensorspetsen träffar spåret i hållaren och vidrör golvet när sensorn sitter på plats i hållaren.

Om sensorerna ska fästas på en vägg med keramiska plattor kan sensorfästet fästas med dubbelhäftande tejp (av god kvalitet).

Löst placerad på golvet - utan fäste

Sensorn kan placeras löst på golvet under en diskmaskin, ett kylskåp etc. Ta bort det medföljande väggfästet så att läckagesensorerna kommer i kontakt med ytan. Den flexibla sensorspetsen kan vikas in under sensorn.

Installation av lång sensortejp

Sensorn kan övervaka ett större område genom att använda ett längre sensortejp (medföljer) istället för den korta sensorspetsen som är monterad på fabriken:

1. Lossa sensorlocket med en skruvmejsel eller liknande.
2. Ta tag i sensortejpen som sitter i underkanten av sensorn och dra åt den.
3. Klipp av önskad längd av den medföljande långa sensortejpen.
4. För in den långa sensortejpen med den blå markeringen nedåt och tryck in den så att den sitter fast.
5. Testa sensortejpen med ett fuktigt finger eller en trasa. Lampan på den trådlösa sensorn ska blinka rött.
6. Sätt tillbaka locket. Montera sensorn på en vägg, t.ex. i ett köksskåp, med sensortejpen fäst i golvet.

SPECIFIKATIONER FÖR UPONOR WATERGUARD

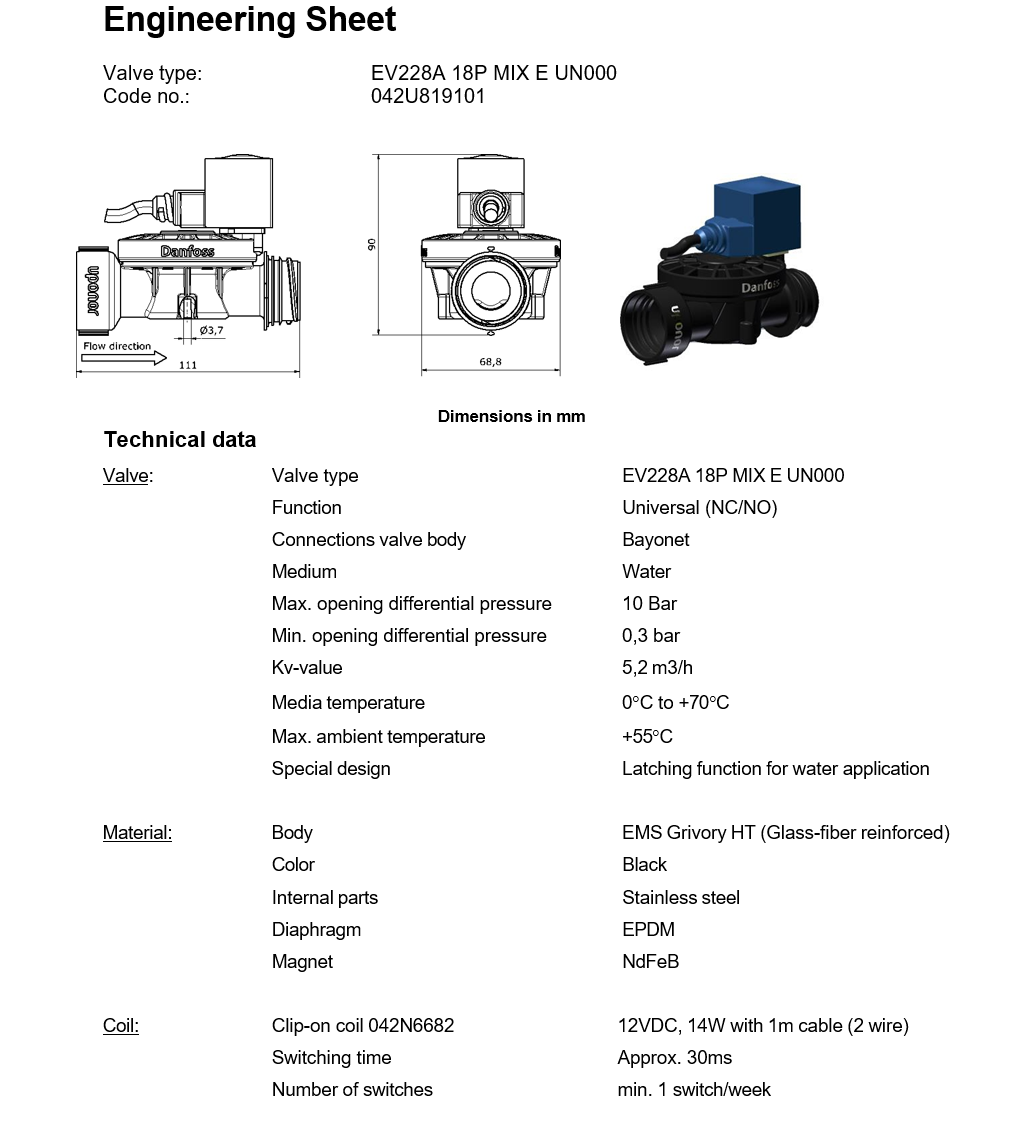

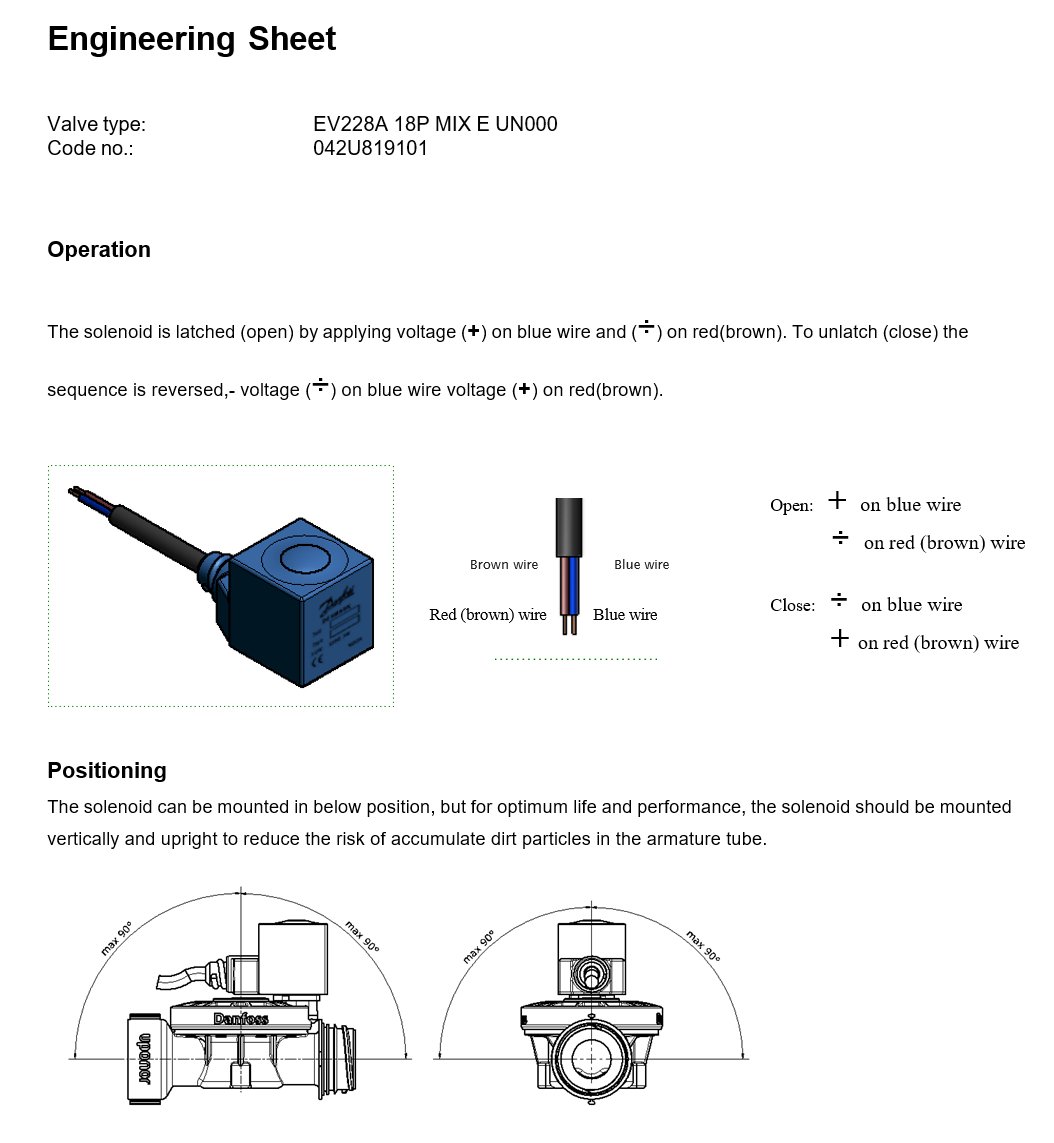

VENTIL

Typbeteckning	ev228a 18p MiX e Un000
Nominellt tryck	Max 10 bar
Matningsspänning	12v +/- 20%
Anslutning	Bajonett
Maximal tryckskillnad vid öppning	vid öppning 10 bar
Minsta tryckskillnad vid öppning	vid öppning 0,3 bar
KV-värde	6,0 m3/h
Vattentemperatur	0 till +70 °C
Maximal omgivningstemperatur	+50 grader Celsius
Specialutförande	Omkopplingsfunktion för vatteninstallationer
Ventilhus	eMs grivory Ht (glasfiberarmerad)
färg	Svart färg
Invändiga delar	Rostfritt stål
Membran	epDM
Magnet	ndfeb
Spole	Med snabbfäste, 12vDC, 14W med 1m kabel
Cykeltid elektrisk	Cirka 30 ms
Antal operationer	Minsta antal öppna/stäng per vecka är 1 cykel

KONTROLLPANEL

Driftspänning	90v-264v, 47-63Hz
Strömförbrukning	120ma normalt läge
Frekvens för drift	868,3 MHz
ALARM UTGÅNGAR:
Funktion	Normalt sluten (nC), inget larm
Max spänning	24v
Max strömstyrka	100 mA
Max effekt	200mW
på motstånd	Lägre än 20 ohm
Läckström (av)	Mindre än 10ua
INGÅNG FÖR STYRNING AV PÅ/AV MED EXTERN BRYTARE:
Funktion	normalt stängd (nC) vatten är på

TRÅDLÖS SENSOR

Batteripaket	2 x aa 1,5v Lr6 alkaliskt batteri
Radiofrekvens	868,3 MHz

Denna installations-/användarmanual kan laddas ner som en PDF-bilaga via länken nedan
