Waterguard+ ventilställdon för 1/2" (DN15) och 3/4" (DN20) kulventiler

Nyckelord: Ventil, ställdon, 24V DC, elektrisk, motor, styrenhet

Produktbeskrivning

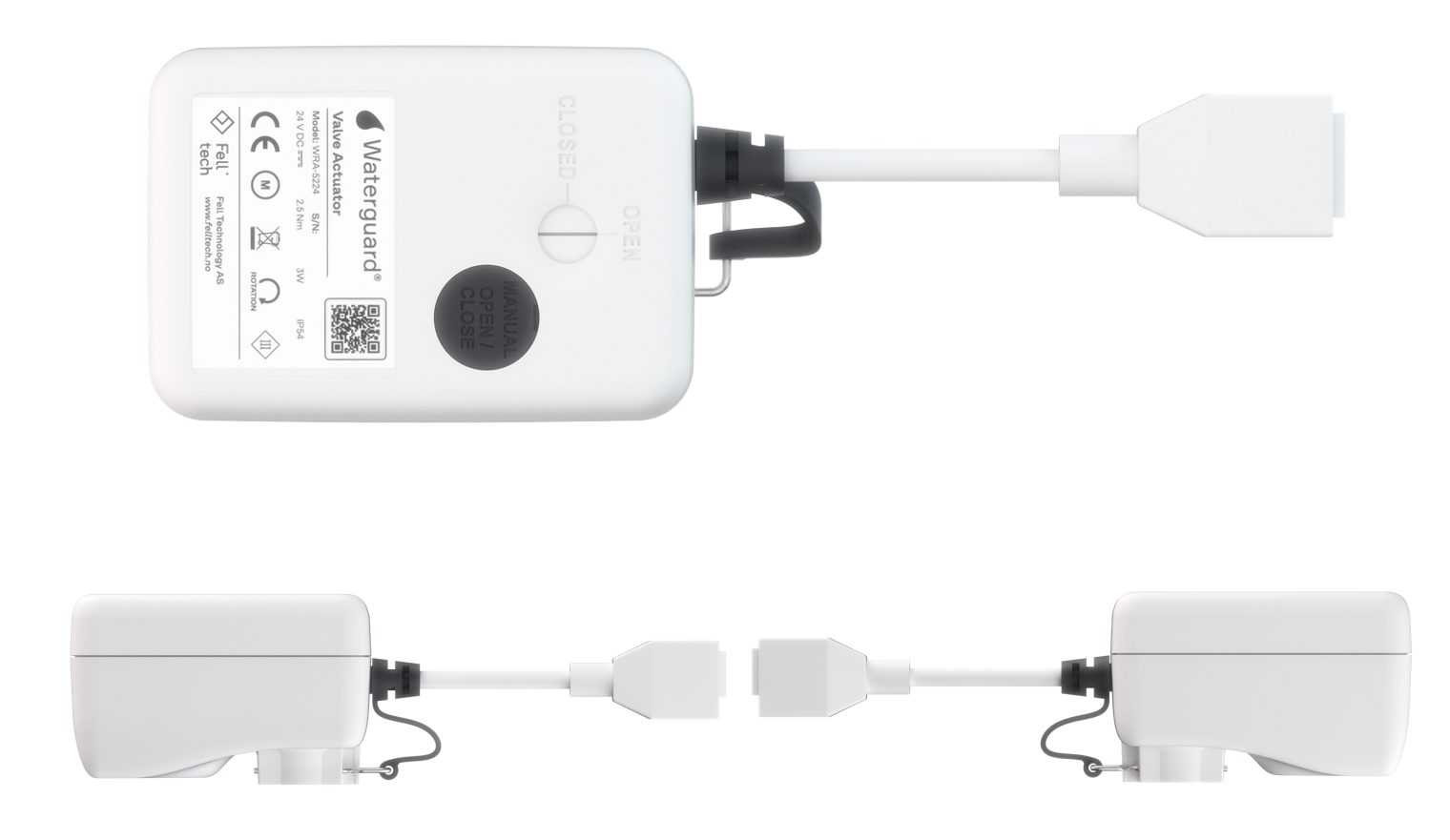

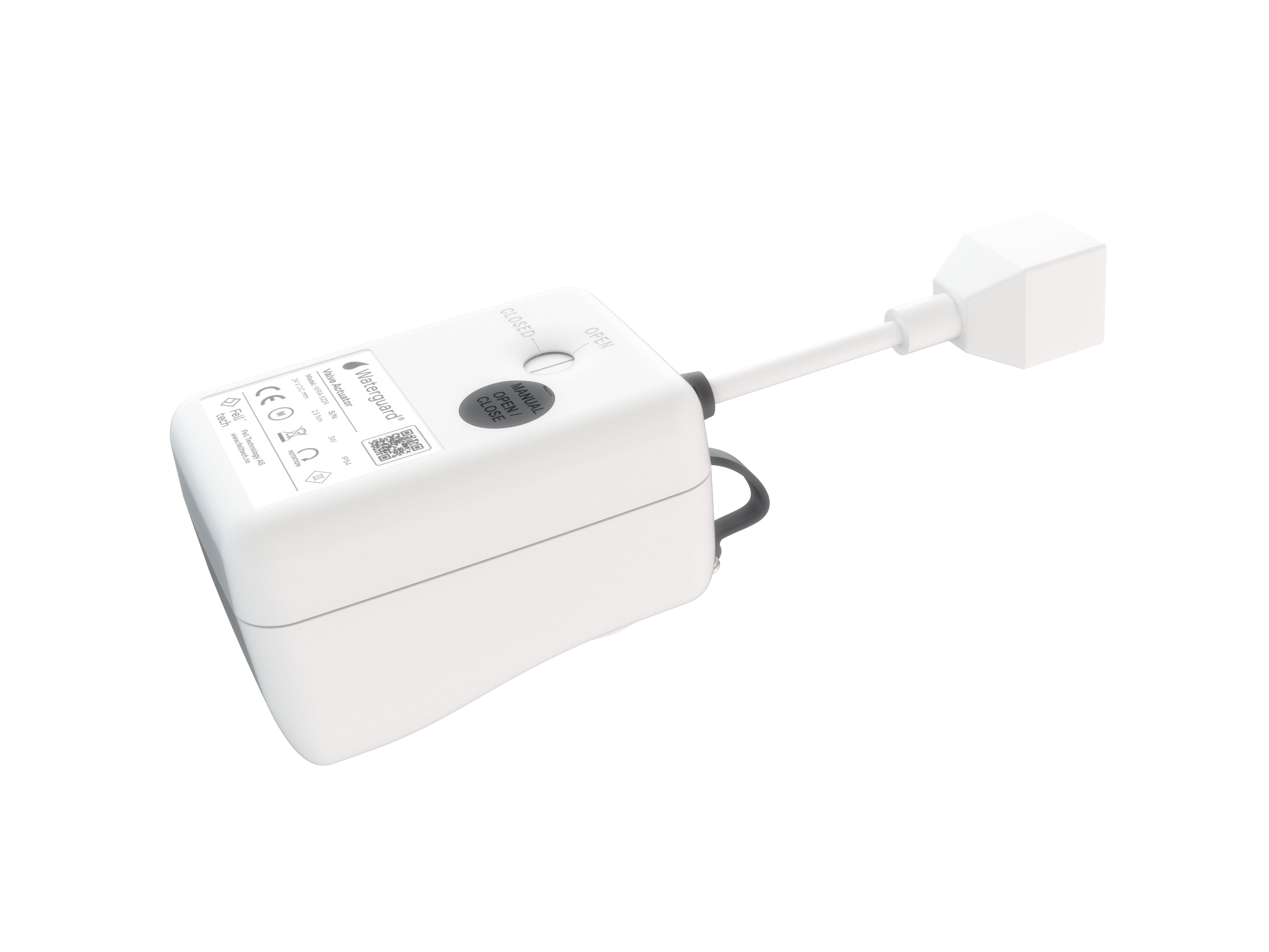

24V DC elmotor och styrenhet för 2-vägs kulventiler (1/2" (DN15) Kulventil Waterguard+ och 3/4" (DN20) Kulventil Waterguard+). Ställdonet styrs direkt från Linkbox+ via en nätverkskabel med RJ45-anslutning.

Ställdonet har en positionsindikator och möjlighet till manuell överstyrning vid strömavbrott. Ställdonet kan monteras i både uppströms och nedströms vattenriktning och har en snabbkoppling för enkel installation.

Se artikeln om ventilinstallation i installations- och användarhandboken för Waterguard+ för information om installation och användning.

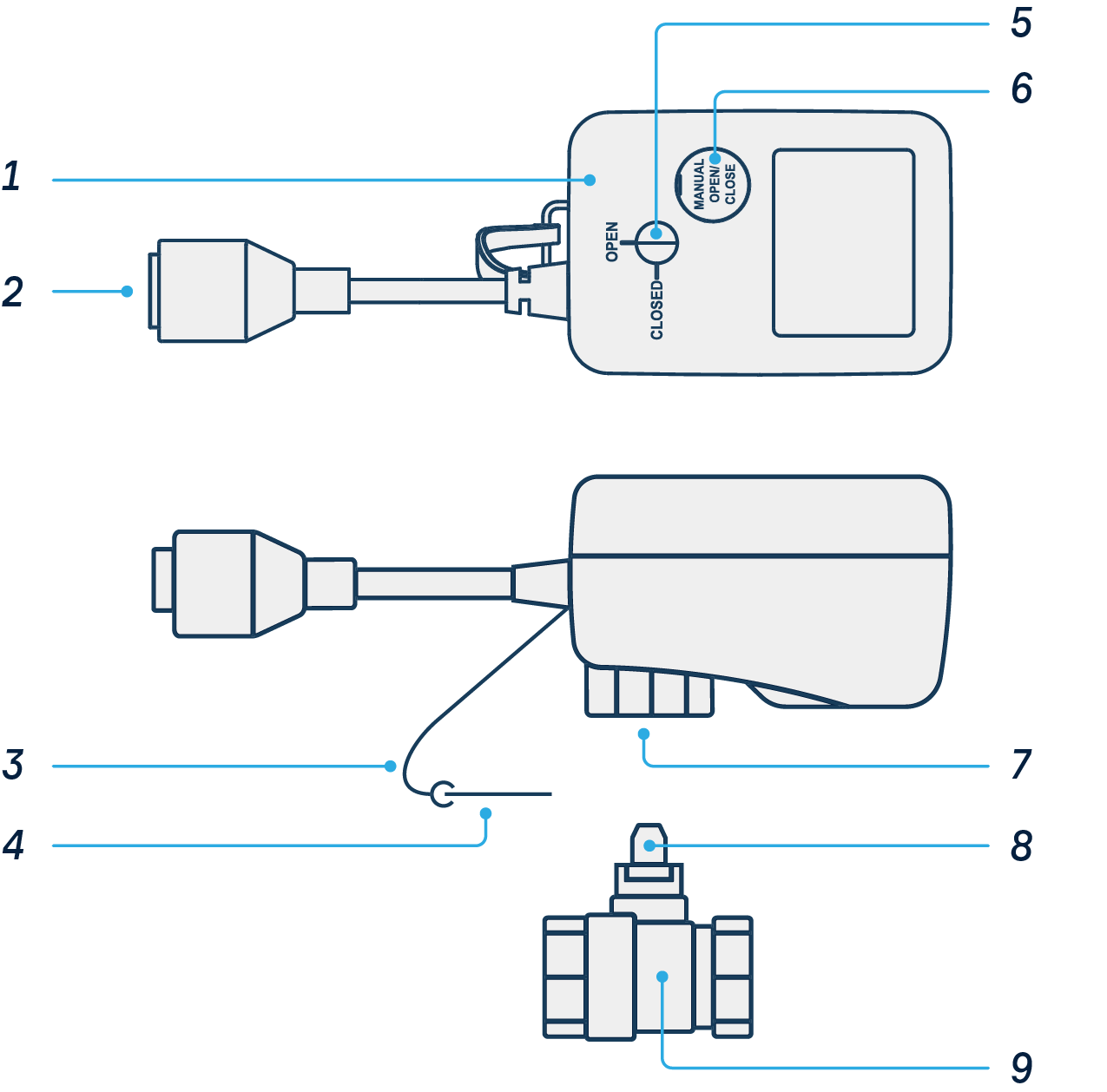

Funktionella element

1. Täcklock


2. RJ45-kontakt för nätverkskabel från Linkbox+

3. Fäste för snabbkoppling


4. Snabbkoppling för att fästa ställdonet på ventilen


5. Lägesindikator


6. Manuell överstyrning (fäll upp locket för att komma åt justerskruven)
7. Gränssnitt för anslutning till kulventil


8. Ventilspindeln styrs av ställdonet som vrider kulan inuti ventilen mellan ÖPPET och STÄNGT läge (för referens)


9. Ventilhus (för referens)



Tekniska specifikationer

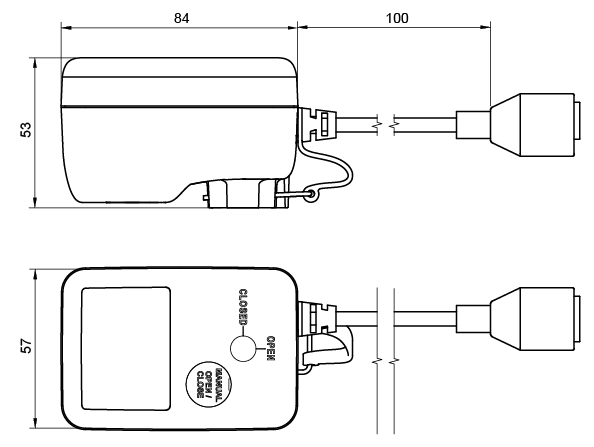

Produktens mått
