Introduktion til Linkbox+
Dette er en detaljeret løsningsbeskrivelse, der viser forskellige måder at installere Linkbox+(B) på i forbindelse med fordelingsskabe og i nedhængte lofter. Artiklen beskriver ikke installation af ventiler og andet tilbehør. Se i stedet oversigten over specifikke installationsløsninger.
Beskrivelse af løsning
Linkbox+ installeres 1) uden på metalfordelingsskabe, 2) inden i plastfordelingsskabe eller 3) over loftet i erhvervsbygninger.
Installation

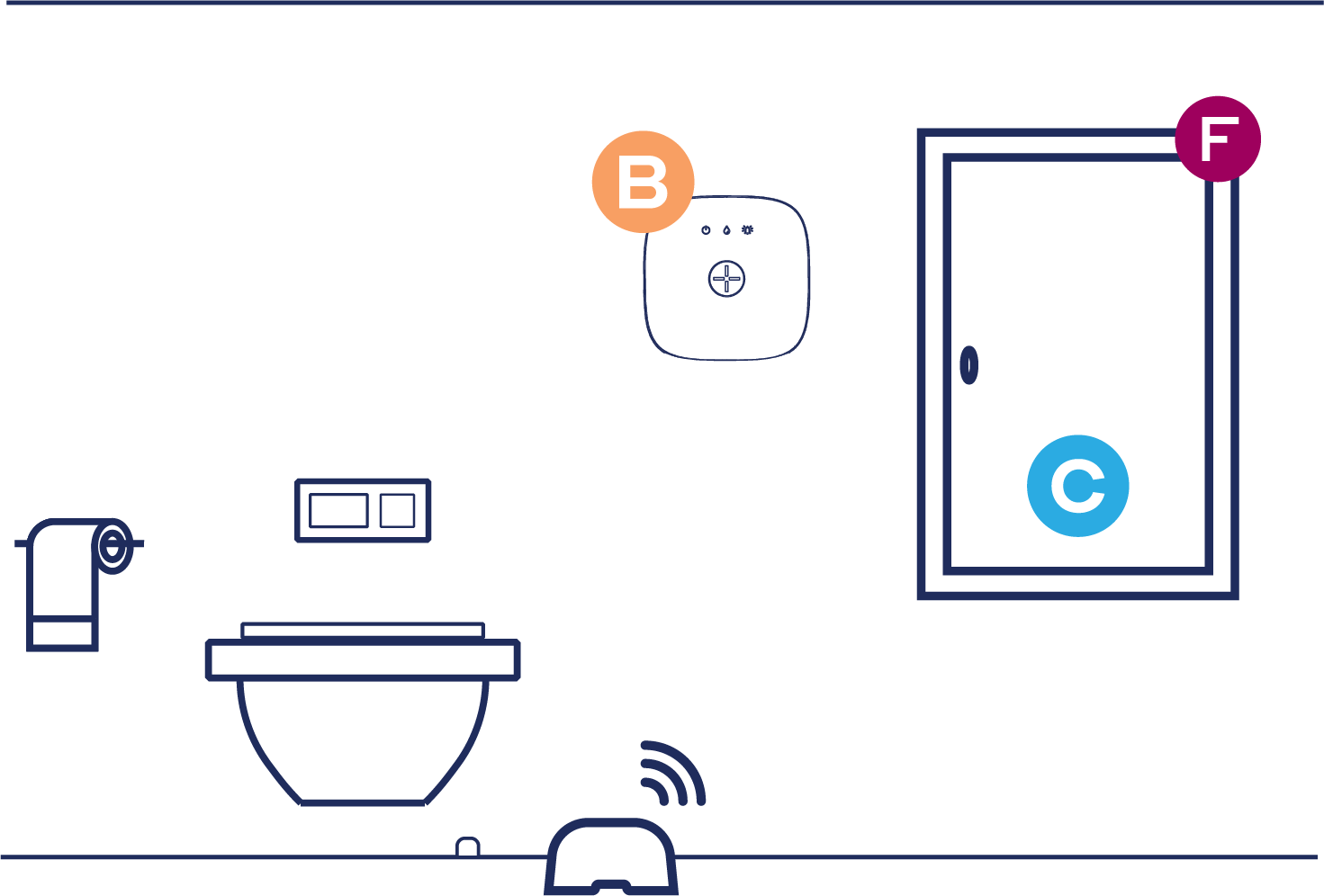

Ledningsdiagram - Installation uden for fordelingsskabet
Strømforsyningen og netværkskablet til styring af ventilerne(C) føres skjult i væggen fra fordelingsskabet(F) til Elko-dobbeltvægsboksen (bag B). Linkbox+(B) er monteret på Linkbox+ sikkerhedsbeslaget (bag B) i kombination med Namron-dækslet (bag B) til den dobbelte vægboks. Linkbox+ Safety Bracket er tilpasset til montering direkte på vægdåsen og bruger de skruer, der følger med vægdåsen. Kablerne trækkes ud gennem de borede huller i Namron-dækslet og forbindes til Linkbox+.
Vi anbefaler at bruge Elko-dobbeltdåsen i kombination med Namron-dækslet til dobbeltdåsen og Linkbox+-sikkerhedsbeslaget.
| Ikon | Produkttype | Mængde | Kommentar | Beskrivelse af produktet |
|
|
Linkbox+ (centralenhed) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Centralenheden Linkbox+ (B) installeres ved hjælp af produkterne på listen nedenfor; installer først den dobbelte vægboks, derefter dækslet, Safeby Bracket og derefter Linkbox+. Test monteringen, og bor derefter huller i dækslet for at føre kabler fra vægboksen til Linkbox+. |
|
Linkbox+ sikkerhedsbeslag |
1 stk. |
- |
Monteringshullerne er tilpasset vægdåsen med 60 mm afstand mellem hullerne. |
|
|
Namron-dæksel til dobbelt vægdåse |
1 stk. |
- |
- |
|
|
Elko dobbelt vægdåse |
1 stk. |
- |
Vægboks installeret i væggen, kabler fra ventiler og strømforsyning skjult i væggen. |
|
|
|
Vandbeskyttelsesventiler |
Afhængig af installation |
Se specifikke vejledninger for ventiler |
Ventiler monteret i fordelerskabe, enten kugleventiler eller magnetventiler |
|
|
Fordelerskab |
1 stk. |
- |
Fordelerskabe fremstillet af plast eller metal. |
Produktliste - Installation uden for fordelerskabet
| Produktliste | Antal enheder | Art.nr. | NOBB |
| Linkbox+ (centralenhed) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G Eller Linkbox+ WiFi |
Linkbox+ 4G eller Linkbox+ WiFi Linkbox+ WiFi |
| Linkbox+ sikkerhedsbeslag |
1 stk. |
72.380.337313 |
5648924 |
|
Namron-dæksel til dobbeltvægskasse (El.nr. 1214926) |
1 stk. |
7070990330800 (Namron) |
N/A |
|
Elko-dobbeltvægskasse |
1 stk. |
EKO07420 (Elko) |
N/A |

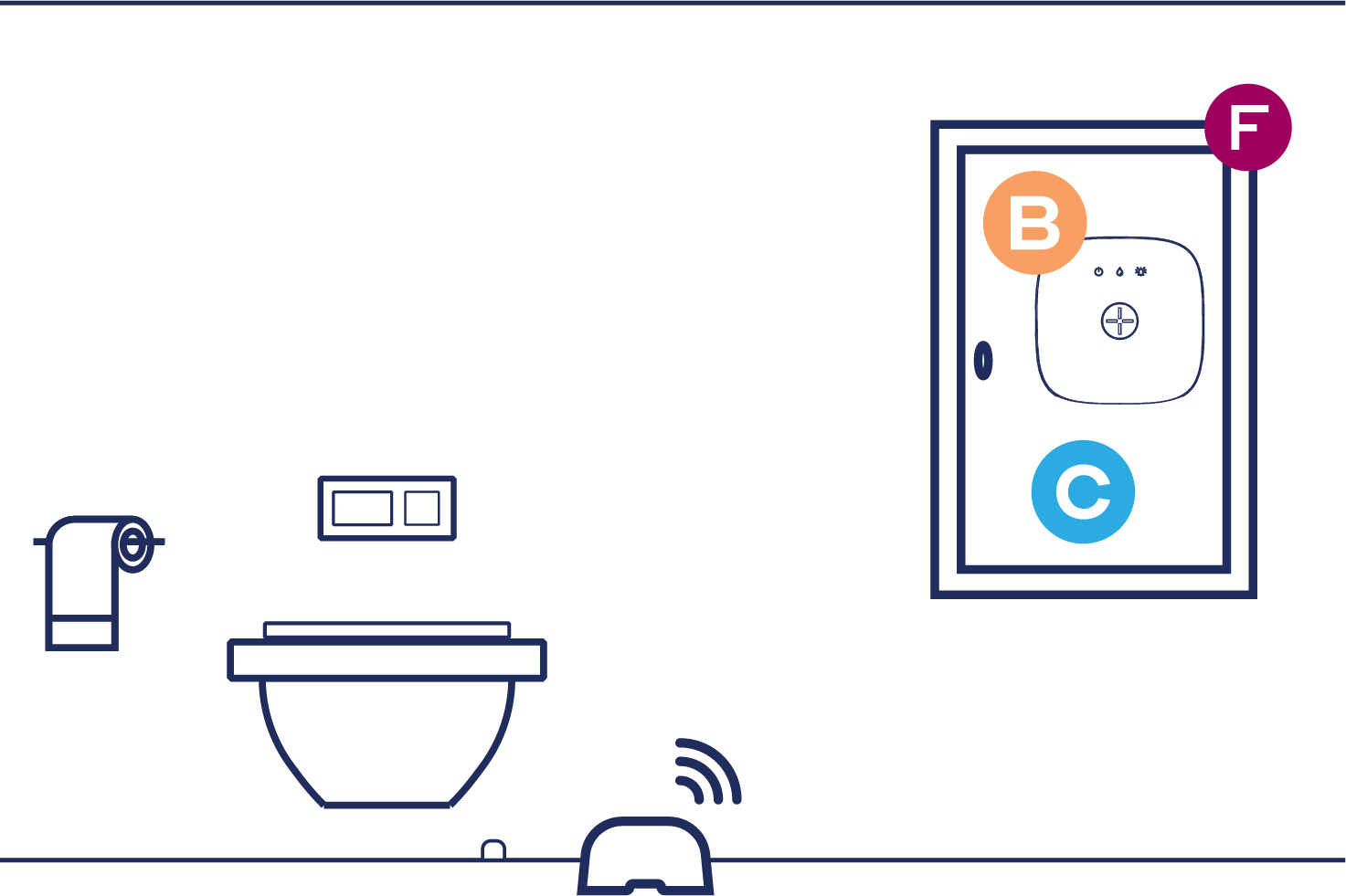

Ledningsdiagram - Installation inde i plastfordelingsskab
Strømforsyning og netværkskabel til styring af ventiler(C) stilles til rådighed inde i plastfordelingsskabet, eller hvor frontpanelet/døren er lavet af plast. Linkbox+(B) monteres på det medfølgende beslag inde i fordelingsskabet.
Bemærk!
- Der skal være en separat stikkontakt med 230V AC inde i fordelingsskabet.
- Fordelingsskabet skal være lavet af plast eller have et frontpanel/dør af plast for at minimere påvirkningen af den trådløse rækkevidde mellem Linkbox+, WaterSensor+ og eventuelle andre installerede intelligente enheder.
| Ikon | Produktnummer | Antal af | Kommentar | Beskrivelse af produktet |
|
|
Linkbox+ (centralenhed) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Centralenheden (B) monteres på et passende sted i køkkenet ved hjælp af det medfølgende vægbeslag og tilsluttes strøm via den medfølgende 24 V strømadapter.
|
|
|
Vandbeskyttelsesventiler |
Afhængig af installationen |
Se specifikke vejledninger for ventiler |
Ventiler monteret i fordelingsskab, enten kugleventiler eller magnetventiler |
|
|
Fordelerskab |
1 stk. |
- |
Fordelerskabe af plast eller metal. |
Produktliste - Installation i fordelerskab i plast
Installationen kræver ingen yderligere produkter fra Abra eller Waterguard, bortset fra installation af et vægstik til 24 V strømadapteren.
| Produktliste | Antal produkter | Art.nr. | NOBB |
| Linkbox+ (centralenhed), inklusive medfølgende 24 V strømadapter og standardbeslag |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Linkbox+ 4G eller Linkbox+ WiFi Linkbox+ WiFi |

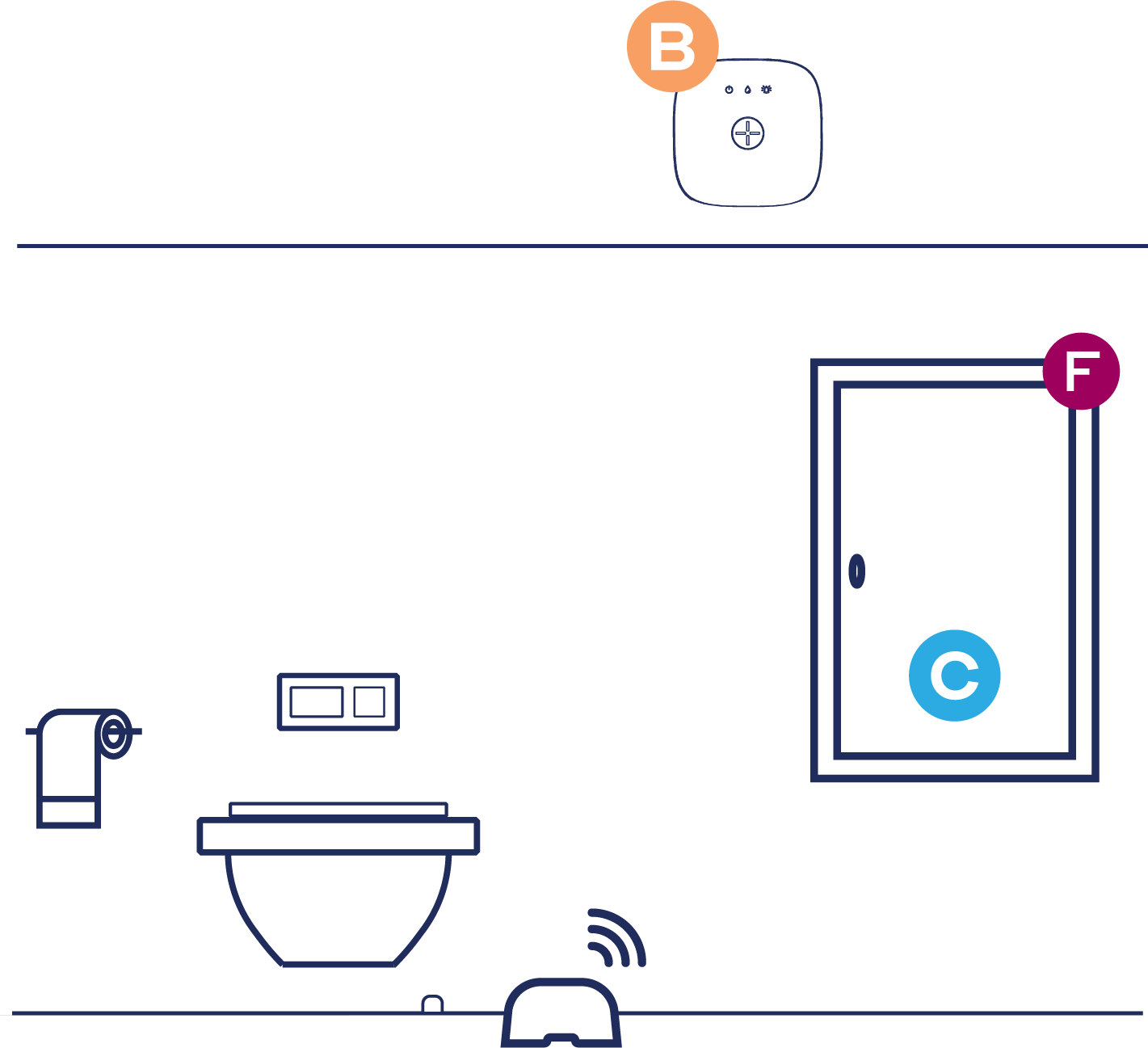

Ledningsdiagram - Installation i loftet
Linkbox+(B) monteres på det medfølgende beslag i loftet (over loftpanelerne) og forbindes med netværkskablet fra ventilerne(C), der er monteret i fordelingsskabet(F). Hvis det medfølgende netværkskabel (0,6 m) er for kort, kan alle standardnetværkskabler (Cat 5 eller nyere) på op til 100 m bruges.
Bemærk venligst!
- Installationsmetoden er typisk for erhvervsbygninger og andre steder, hvor der er løse loftpaneler. Installationen er særligt velegnet til integration med SD-systemer til integration med andre systemer i bygningen. Se artiklen Waterguard+ forbundet med SD-systemer for mere information.
Produktliste - Loftsinstallation
Installationen kræver ingen yderligere produkter fra Abra eller Waterguard ud over installation af et vægudtag til en 24 V strømadapter.
| Produktliste | Antal produkter | Art.nr. | NOBB |
| Linkbox+ (centralenhed), inklusive medfølgende 24 V strømadapter og standardbeslag |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Linkbox+ 4G eller Linkbox+ WiFi Linkbox+ WiFi |
