Opgrader din eksisterende Waterguard til Waterguard+.

Introduktion til Waterguard

Hvis dit hjem allerede har installeret Waterguard-lækagesikring, kan du nemt opgradere til et fuldt udbygget Waterguard+-system uden hjælp fra en blikkenslager.

Ved at installere den nye centralenhed Linkbox+ og den nye strømadapter til Linkbox+ og magnetventiler (24V DC / 230V AC) er det muligt at styre op til tre (3) magnetventiler via Linkbox+ samt at se status og styre ventiler i Abralife-appen.

Den nye strømadapter til opgradering fra Waterguard til Waterguard+ vil være tilgængelig i første halvdel af 2024.

Beskrivelse af løsningen

Opgraderingen kan udføres uafhængigt af det eksisterende Waterguard-system, forudsat at den eller de eksisterende magnetventiler er af den type, der bruger Danfoss' 230V AC-magnetventiler. Det er muligt at styre op til tre (3) magnetventiler ved at serieforbinde ventilerne. Se sidste afsnit for mere information.

Følg instruktionerne nedenfor for at opgradere fra Waterguard til Waterguard+:

1. Tag den eksisterende ventiladapter ud af stikkontakten for at afbryde strømforsyningen.

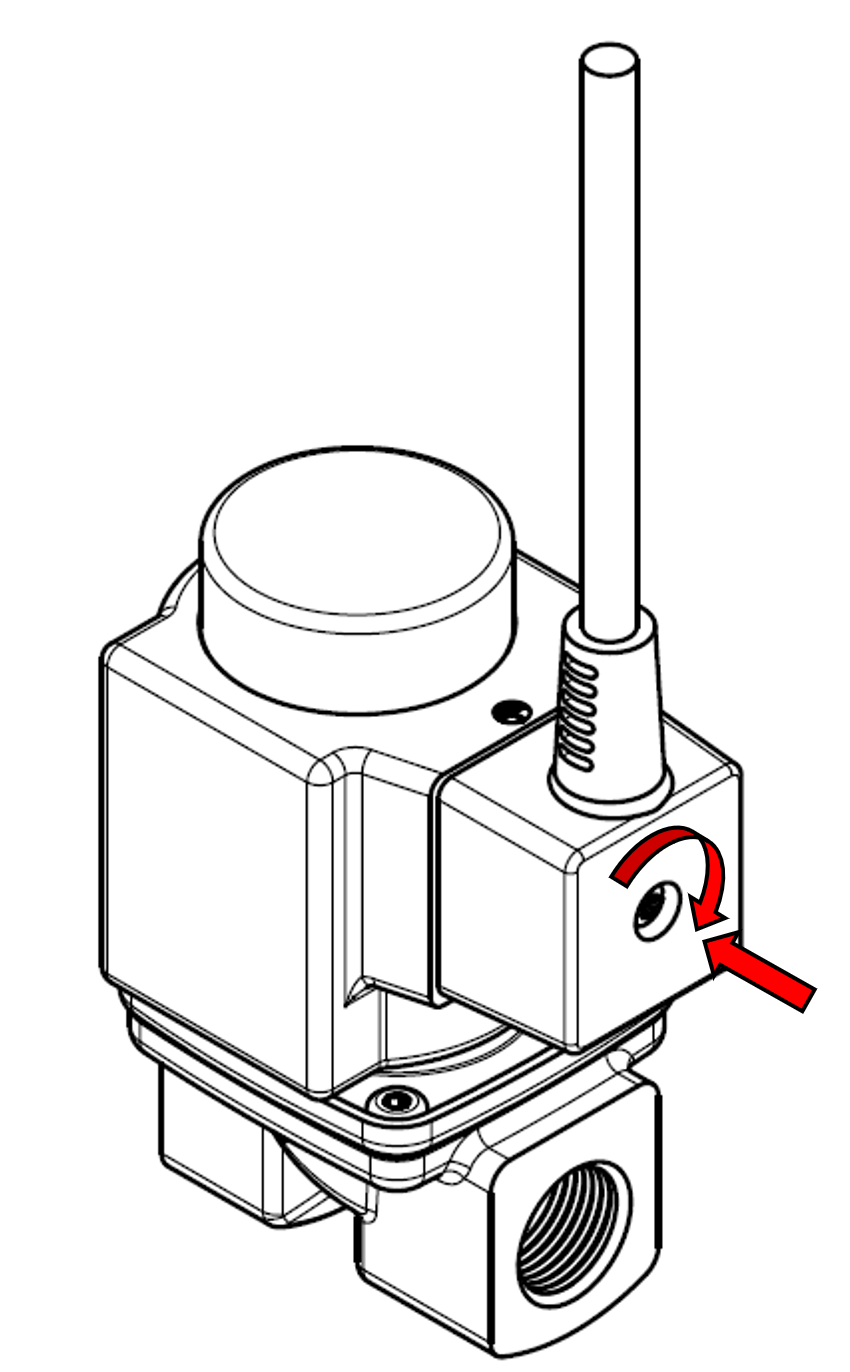

2. Løsn skruen/skruerne, der fastgør stikket på ventilen(C), og fjern stikket.


3. Installer Linkbox+-kontrolpanelet ved at følge instruktionerne i artiklen Installation og opstart af Linkbox+.


4. Installer en ny strømadapter til Linkbox+ og magnetventiler ved at følge instruktionerne nedenfor

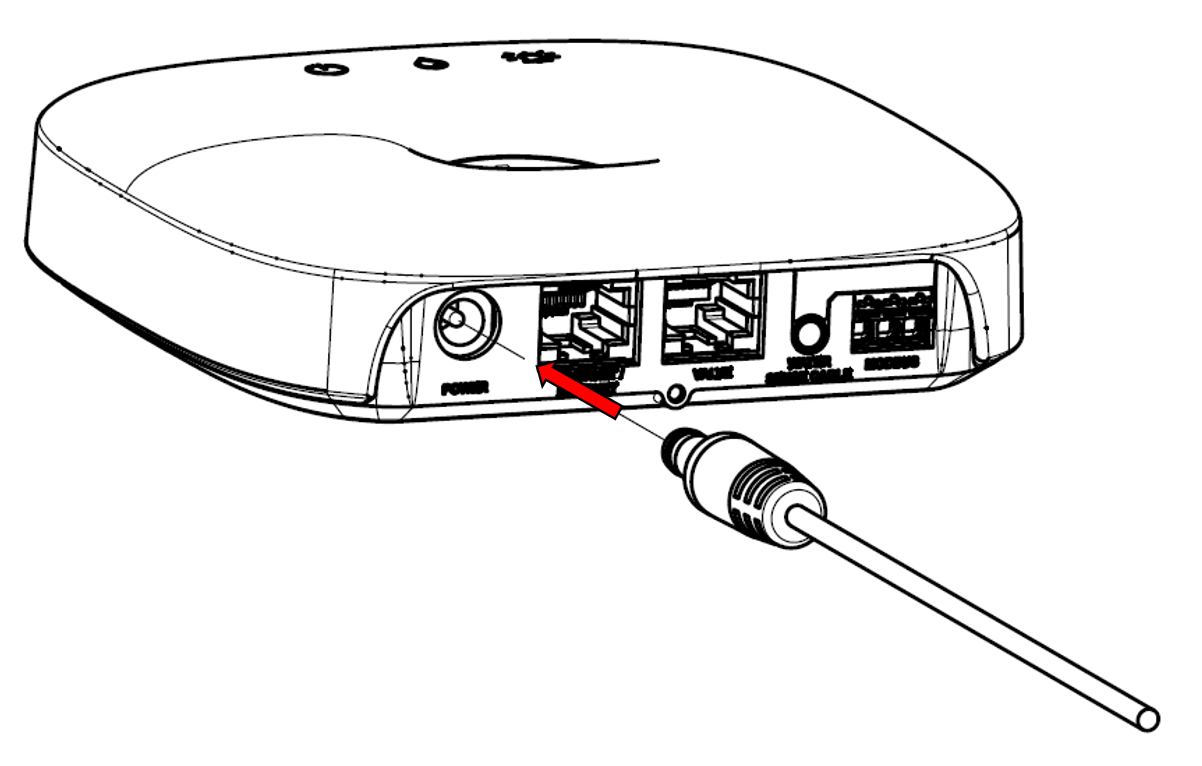

   • Tilslut Cat.6-netværkskablet og 24V-strømkablet til Linkbox+.

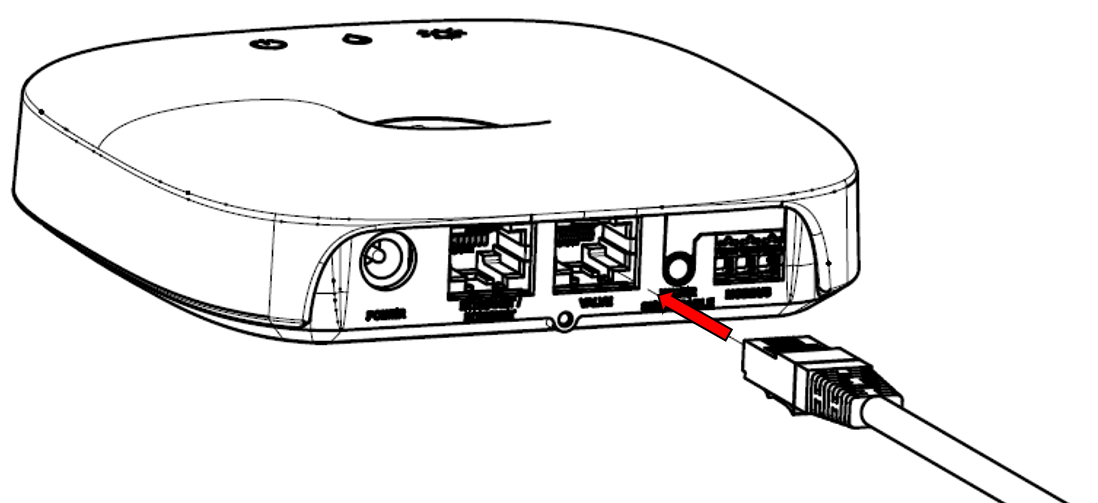

     OBS! Porten mærket "Valve" skal bruges til Cat.6-netværkskablet fra den nye strømadapter.

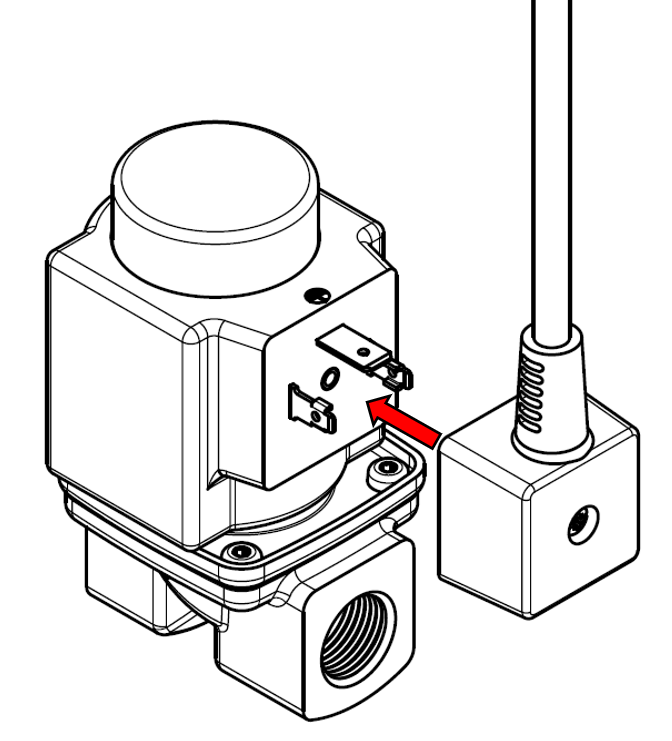

   • Tilslut 230V-strømkablet til magnetventilen, og fastgør stikket med den medfølgende skrue.
     (BEMÆRK! Sørg for, at strømadapteren IKKE er tilsluttet strøm)



   • Sæt strømforsyningen i et 230 V AC-stik.



5. Sørg for, at Linkbox+ starter op, og tilslut eventuelle trådløse vandsensorer til Linkbox+ ved at følge trinnene i artiklen Registrering af trådløse sensorer.


6. Installer trådløse vandsensorer eller sensortape til vanddetektering ved at følge instruktionerne i artiklen Installation og anvendelse af sensorer.


7. Udfør en funktionstest for at sikre, at det nye system fungerer korrekt.


8. Hvis du vil styre systemet via Abralife-appen, skal du aktivere dit nye Waterguard+-system. Scan QR-koden på forsiden af Linkbox+ for at komme i gang.

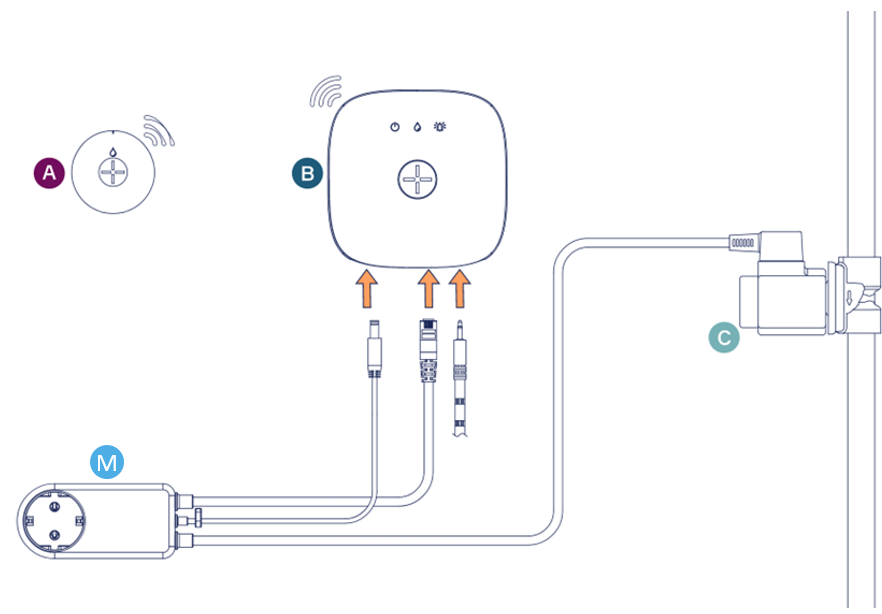

Ledningsdiagram - installation af strømadapter til styring af en (1) magnetventil

Ikon	Produkttype	Mængde	Kommentar	Beskrivelse af produktet
	WaterSensor+ trådløs vandsensor	Op til 50 stk.	-	Trådløs sensor tilsluttes Linkbox+ og placeres i køkkenet (og/eller andre rum, der skal overvåges). Sensoren måler temperatur og luftfugtighed ud over vandregistrering.
	Linkbox+	1 stk.	Linkbox+ 4G eller Linkbox+ WiFi	Centralenheden(B) monteres på et passende sted i køkkenet ved hjælp af det medfølgende vægbeslag og tilsluttes strøm via den medfølgende 24V-strømadapter.
	Danfoss magnetventil (1/2"-2")	Op til 3 stk.	Allerede installeret ved opgradering fra Waterguard til Waterguard+.	Danfoss 230V AC magnetventil (Waterguard).

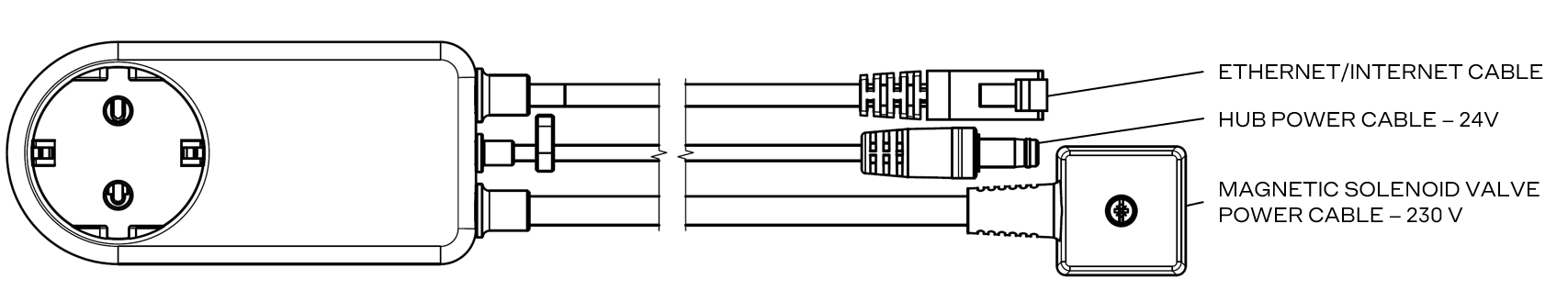

	Strømadapter til Linkbox+ og magnetventiler (24V DC/230V AC)	1 stk.	-	Linkbox+ strømadapter 24VDC/230VAC tilsluttes Linkbox+ og ventilen. Adapteren tilsluttes strøm efter tilslutning.
	Sensorbånd med stik	1 stk.	-	Selvklæbende sensortape tilsluttes Linkbox+ og trækkes ned og fastgøres langs gulvet, hvor det antages, at der vil samle sig vand i tilfælde af spild eller lækage. Det er vigtigt, at overfladen er ren, så sensortapen sidder godt fast på overfladen!

For din egen sikkerheds skyld

VÆR OPMÆRKSOM!

• Tilslutning af en magnetventil, der er egnet til lavere spændinger end 230 V, kan føre til eksplosion og brand!
• Spolen (den blå plastikdel) SKAL monteres på ventilen, før strømadapteren sættes i stikkontakten.

KUN 230V AC-magnetventiler fra Danfoss kan bruges med Waterguard+ strømadapteren. Magnetventilerne behøver ikke at være leveret af Waterguard, men hvis Danfoss-ventilen er leveret af en anden leverandør, skal du huske at kontrollere, at ventilen har en 230V strømtilslutning (se hvid skrift på den blå spole).

Hvis du har en Danfoss-ventil med spole (blå plastenhed), som IKKE bruger en 230V AC-strømforsyning af typen Normally Open (NO) (f.eks. 12V eller 24V), kan den udskiftes med NOBB nr. 5640951.

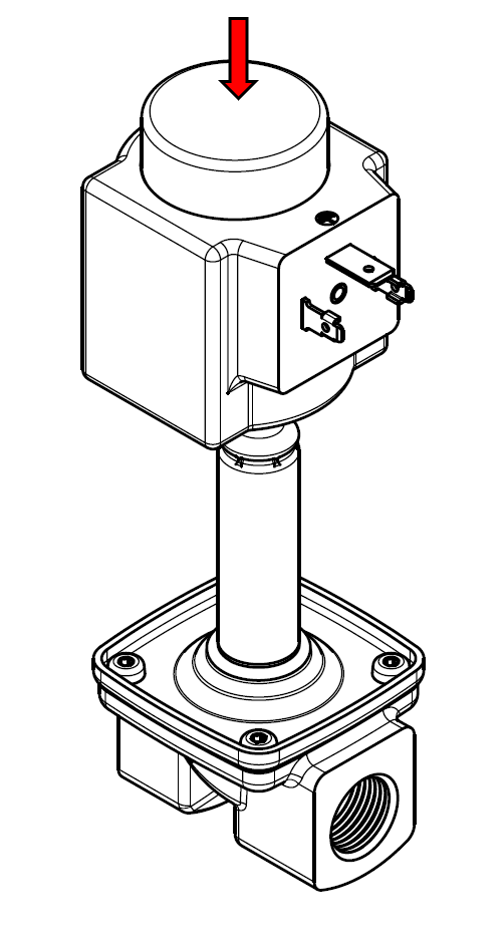

Fjern den gamle spole ved at 1) vippe den af med en flad skruetrækker, og 2) trykke ned på den nye spole, indtil du hører et mærkbart "KLIK", og spolen sidder fast på ankeret (ventilens metaldel). Spolen kan drejes i den ønskede retning.

Produktliste - installation af strømadapter til styring af én (1) magnetventil

Valgmuligheder og alternativer

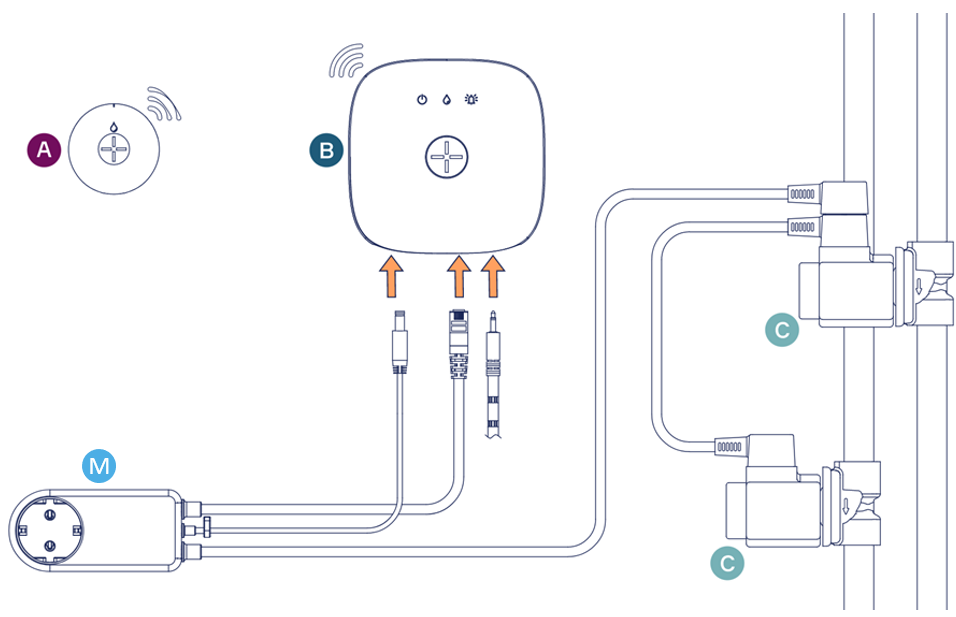

Ledningsdiagram - styring af to (2) eller tre (3) magnetventiler

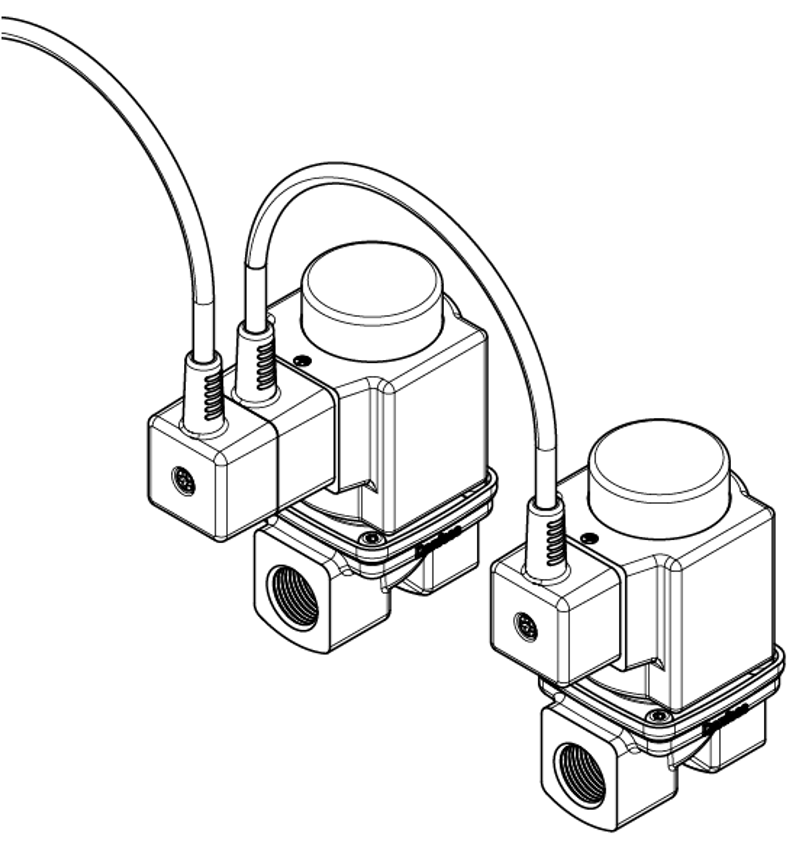

Hvis dit hjem allerede har flere magnetventiler installeret (f.eks. på koldt- og varmtvandsindtagene), kan magnetventilerne serieforbindes ved hjælp af et magnetventilforlængerkabel. Linkbox+ vil lukke alle ventilerne, når der signaleres en lækage. En Linkbox+ kan styre op til 3 magnetventiler. Eksisterende split- og forlængerkabler, der er installeret med Waterguard, kan også bruges til Waterguard+.

Billede: Med et split- eller forlængerkabel mellem ventilerne kan Linkbox+ styre op til 3 serieforbundne magnetventiler.

Produktliste - yderligere produkter, der er nødvendige ved styring af to (2) eller tre (3) magnetventiler
