1. Introduktion

Introduktion til Waterguard+

Waterguard+ er et lækagesikringssystem, der overvåger og automatisk lukker for vandforsyningen i dit hjem i tilfælde af vandlækager, lave temperaturer, der kan føre til isdannelse og rørsprængninger, og vedvarende høj luftfugtighed*. Systemet registrerer vand ved hjælp af fysisk tilsluttet sensortape og/eller en eller flere trådløse sensorer.

I Norge har installation af automatiske lækagestoppere været et krav i nye bygninger siden TEK10 (Bygningsteknisk forskrift). Afsnit 15-5, punkt (4) i forskrift om tekniske krav til bygninger (TEK17) i henhold til plan- og bygningsloven (PBL) kræver, at lækager skal være lette at opdage og ikke forårsage skade på vandinstallationer og bygningskomponenter.

Dækningsomfanget for automatiske lækagestoppere er beskrevet i Bygningsreglementet (TEK 17) med tilhørende vejledning, se § 15-5, stk. 4, og er gengivet i uddrag nedenfor:

---

Forudfattede forestillinger

1. Lækager: Lækager fra indbyggede cisterner eller lignende skal visualiseres. I andre rum end vådrum skal utætheden også medføre, at der automatisk lukkes for vandet.
2. Hvis bygningens faste vandinstallation har et indendørs tappested, hvor lækagevandet ikke løber til et afløb eller overløb, skal der installeres en automatisk lækagestopper. Det samme gælder for tilslutningspunkter til produkter og udstyr, der bruger vand, som f.eks. vaskemaskiner og opvaskemaskiner. En automatisk lækagestopper er en fugtsensor, der sender et signal til en ventil, som lukker for vandtilførslen.

---

Waterguard+ er typegodkendt af Sintef (TG20834), hvilket gør det muligt at få installationen FG-godkendt. Det kan give rabat på forsikringen.

OBS! For at opnå FG-godkendelse af installationen af Waterguard+ automatiske lækagestoppere skal der udfyldes et FG-certifikat.

Skabelonen til FG-certifikatet findes på Finans Norges hjemmeside under FG-certifikat lækagestop.

FG-certifikatet er kundens bevis på, at installationen, inklusive produkterne, overholder de norske krav, der er fastsat i FG-reglerne for automatiske lækagestoppere (FG-600:3).

Installationen af Waterguard+ skal udføres af en autoriseret VVS-installatør med gyldigt fagcertifikat, central godkendelse i henhold til ansvarsloven og lovpligtig ansvarsforsikring. I modsat fald bortfalder garantien og FG-godkendelsen, og installatøren bliver ansvarlig for skader eller fejl.

På baggrund af beskrivelsen af dækningsomfanget i TEK17 ovenfor anbefaler vi, at Waterguard+ installeres, så følgende områder sikres:

• Køkkenbordplade med tilhørende rørforbindelser
• Opvaskemaskine med tilhørende tilslutninger
• Vaskemaskine med tilhørende tilslutninger
• Vandfilter med tilhørende tilslutninger
• Køleskab med vandtilslutning og tilhørende vandrør
• Drikkevandsmaskiner med tilhørende tilslutninger
• Vandvarmere (kedler) med tilslutningsrør
• Rum uden VVS med sanitetsudstyr uden overløb
• Rum uden VVS med fordelingsskab til rør-i-rør-system. Lækage fra rør-i-rør-systemet ledes til fordelingsskabet, hvor der kan placeres en detektor eller lignende, der lukker for vandet. I fordelingsskabe, hvor lækagevandet ledes ud af væggen og ikke til afløbet, skal det være udstyret med en vandføler, der er forbundet med en automatisk lækagestopper, som lukker for vandet.
• Skjulte og åbne vandrør, der ikke er sikret med et drænrør eller er placeret i et rum med vandtæt gulv og afløb, skal have en godkendt lækagestopper med sensorer installeret, der gør det muligt for systemet at opdage, advare og lukke for vandlækager, før der opstår skader på bygningen.
• Indbyggede cisterner, afløbsarmaturer eller lignende

Hvis opvaskemaskinen er installeret i køkkenbordet, er der ikke behov for lækagestop til både maskinen og bordpladen. Tilsvarende vandinstallationer, som ikke er nævnt ovenfor, skal også sikres.

Systemet kan ikke forudsige eller forhindre lækager i at opstå, men det giver en effektiv skadesbegrænsning. Når der opdages en vandlækage, lukkes der straks for vandtilførslen, og husets medlemmer får besked via Abralife-appen foruden lyd- og lyssignaler i hjemmet.

Detaljerede oplysninger om vandalarmer er tilgængelige i Abralife-appen, f.eks. hvilke sensorer der advarer, og hvilke handlinger der kan foretages. Appen kan også bruges til at fjernstyre ventilerne (åbne og lukke for vandforsyningen, f.eks. i et sommerhus).

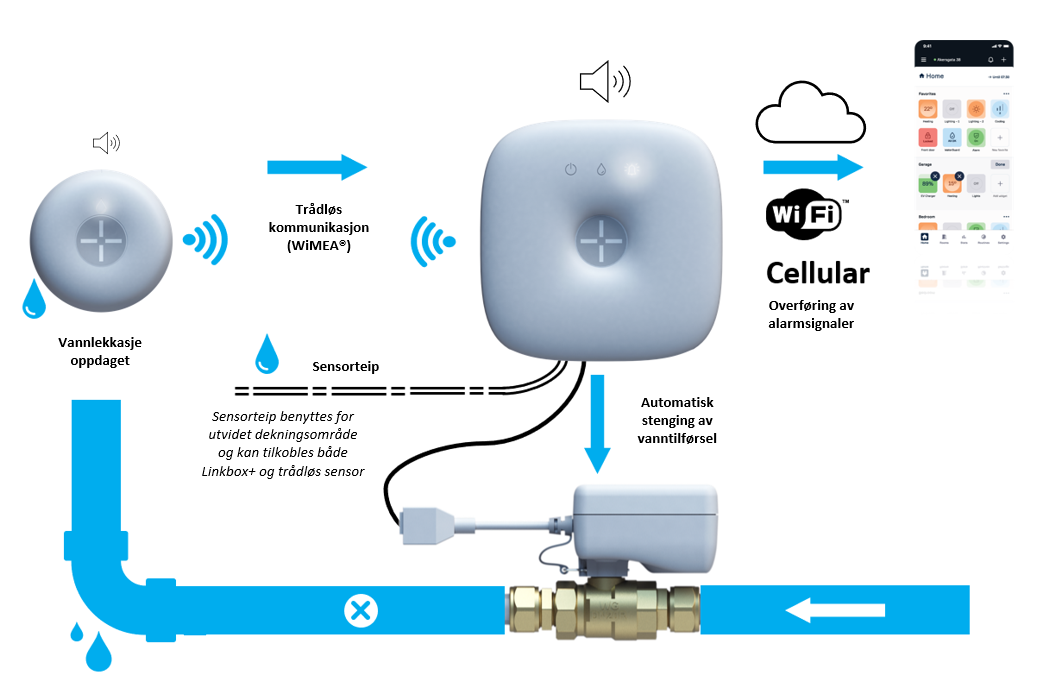

Systemet består af Linkbox+ centralenheden, ventiler i dimensioner fra 1/2" (DN15) til 2" (DN50), trådløse sensorer, sensortape, diverse beslag og tilbehør samt Abralifes mobilapp til styring og varsling. Systemet kan styre op til 2 kugleventiler (eller op til 3 magnetventiler) og 50 trådløse sensorer per Linkbox+.

Afsnittene nedenfor giver en kort introduktion til hovedkomponenterne i Waterguard+. De resterende artikler i denne installations- og brugervejledning giver retningslinjer for installation, test, aktivering og drift af systemet.

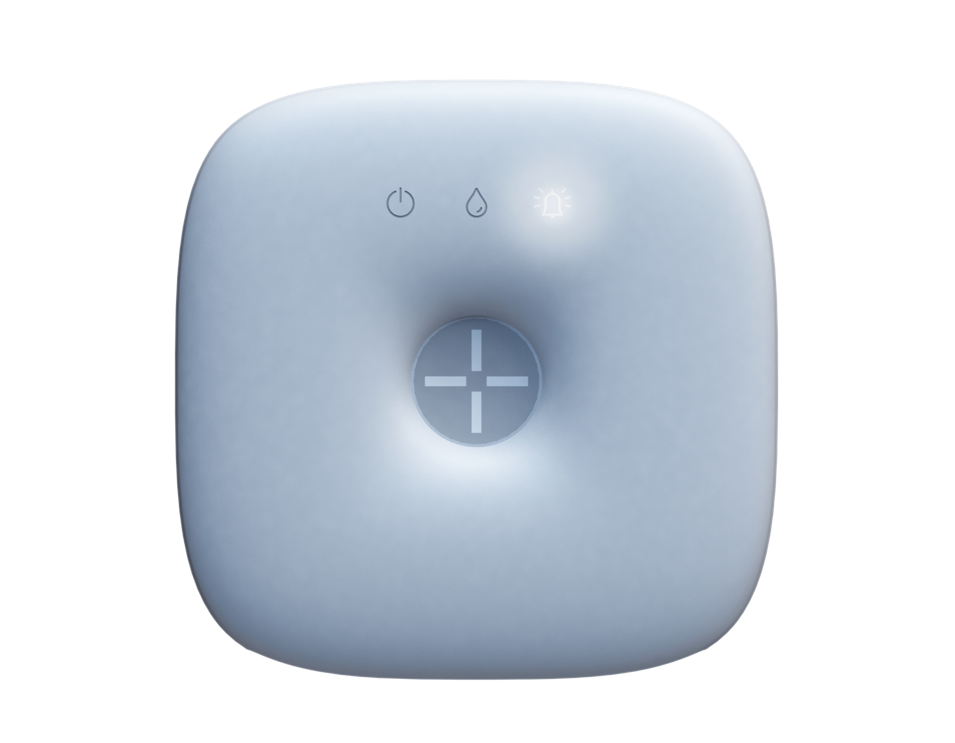

Linkbox+

Linkbox+ er den centrale enhed - systemets hjerte og hjerne - som modtager signaler fra vandsensorerne og sørger for, at de tilsvarende ventiler lukker automatisk. Den advarer med lyd- og lyssignaler, hvis der opdages en lækage, og systemet kan også fjernstyres via Abralifes mobilapp.

Linkbox+ fås i to versioner: Linkbox+ 4G og Linkbox+ WiFi. Forskellene mellem disse modeller er beskrevet i denne artikel. Yderligere produktinformation og brugervejledninger findes på Abra-supportsiderne: Linkbox+ 4G og Linkbox+ WiFi.

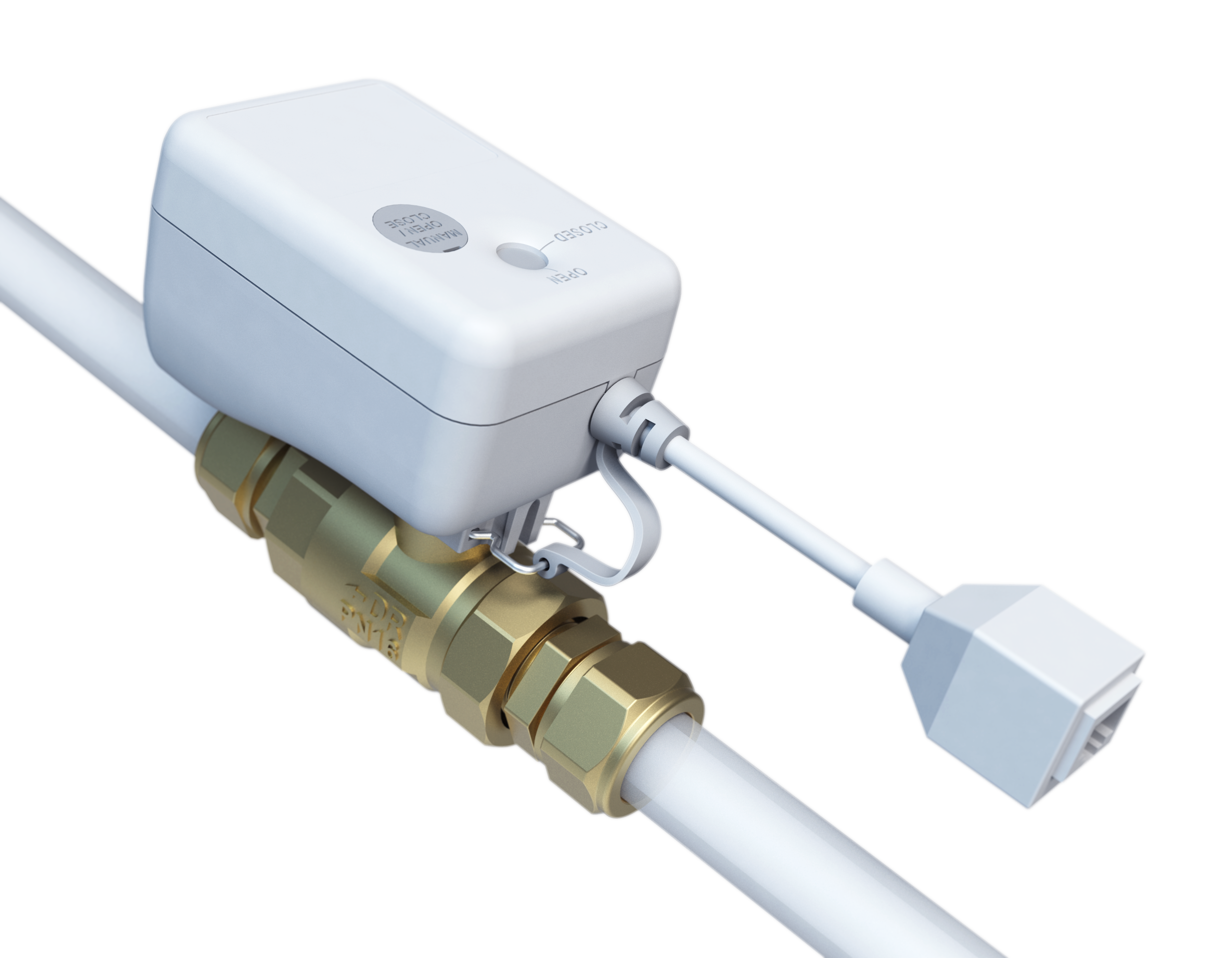

Motoriseret kugleventil

En eller to kugleventiler installeres på hjemmets vandrør af en autoriseret installatør. Når sensorerne registrerer vand, lukkes der straks for vandtilførslen for at minimere konsekvenserne af en potentiel lækage. Brugere af systemet kan også fjernstyre ventilen og se dens status via Abralife-appen.

BEMÆRK! Til installationer, der kræver 3 ventiler, eller hvor rørdimensionen er større end 3/4" (DN20), skal du bruge magnetiske 230V-magnetventiler med tilhørende strømadapter.

VandSensor+

Den trådløse vandsensor WaterSensor+ registrerer vand og måler temperatur og luftfugtighed. Når der registreres vand, sendes et trådløst signal til Linkbox+, som styrer de tilsluttede ventiler og lukker for vandtilførslen. Brugerne advares med lyd og lys på både sensoren og den centrale enhed samt via Abralife-appen.

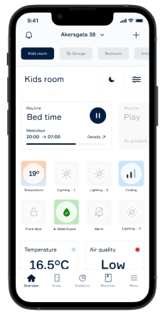

Abralifes mobilapp

Abralife-appen gør det muligt for hjemmets beboere at konfigurere, overvåge og styre op til 2 kugleventiler (3 magnetventiler), 50 trådløse sensorer og kablede sensorbånd. I appen kan man aflæse temperatur og luftfugtighed, åbne og lukke for vandtilførslen samt få øjeblikkelig besked i tilfælde af en alarm eller andre fejlsituationer - uanset hvor man befinder sig.

Appen er gratis og kan downloades, hvor du normalt downloader apps til din mobile enhed.

Abra - en smart serviceplatform til private hjem, andelsboligforeninger og erhvervsbygninger

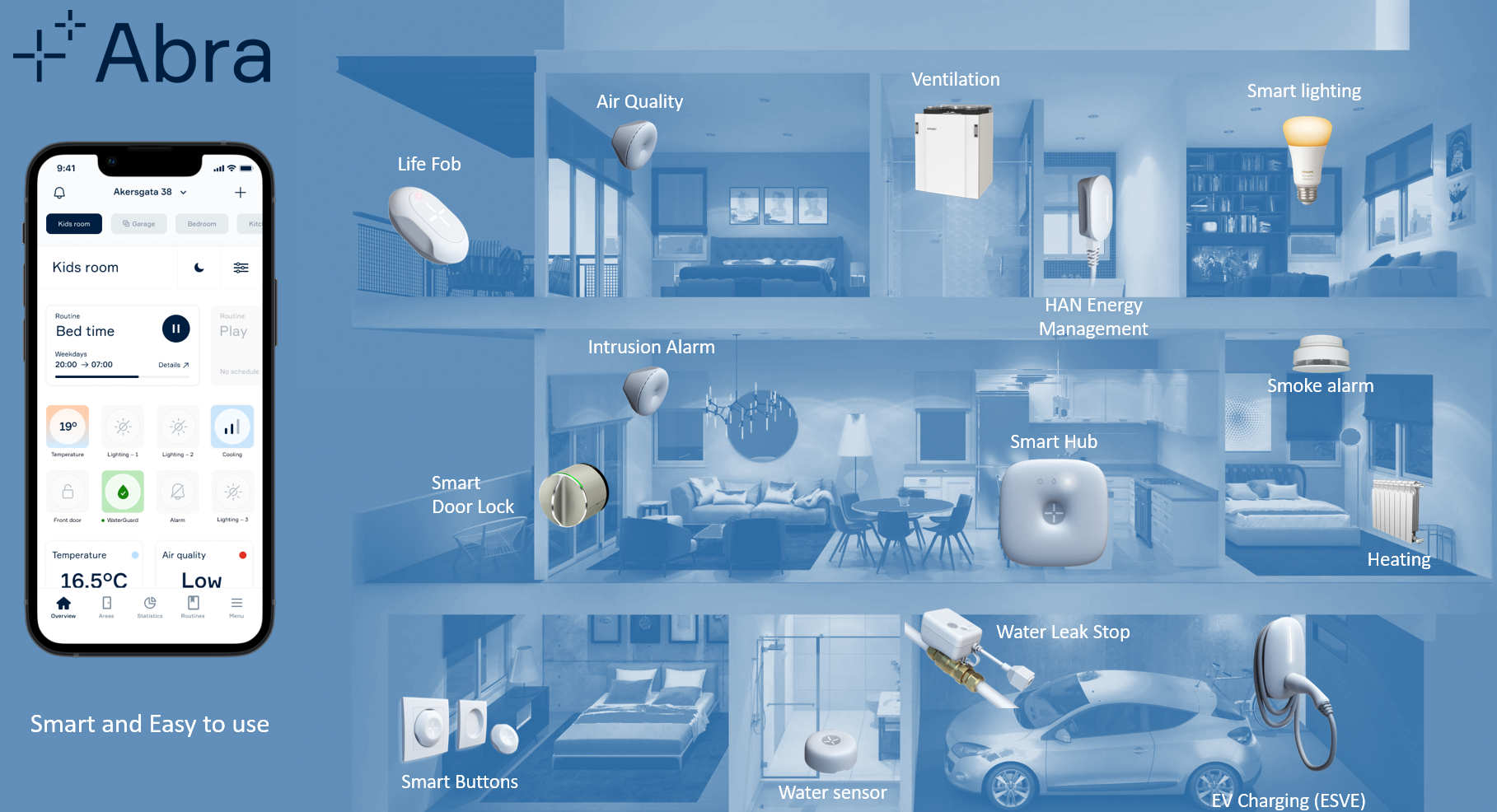

Waterguard+ er et selvstændigt produkt, men er også integreret i vores nye smarte serviceplatform til private hjem, andelsboliger og erhvervsbygninger. Linkbox+ i kombination med Abralife-appen gør det muligt at forbinde, styre og overvåge en lang række systemer, produkter og tjenester relateret til dit hjem, f.eks. ventilationskontrol, strømovervågning, varmestyring, røgdetektering, adgangskontrol og intelligente pærer. Denne platform (produkter, tjenester og Abralife-appen) kalder vi Abra.

Denne installations- og brugervejledning er beregnet til Waterguard+ som en selvstændig lækagestopper. For mere information om, hvordan du kommer i gang med Abra og bruger systemet sammen med andre intelligente produkter, funktioner og tjenester, besøg venligst www.abralife.no.

*
