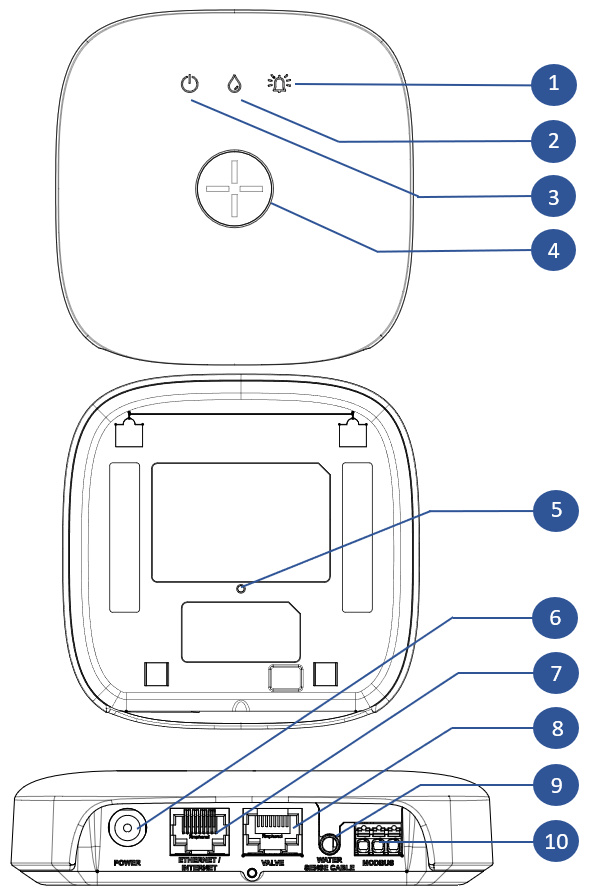

Linkbox+
Den komplette installations- og brugervejledning til Linkbox+ kan findes her (Abra selvbetjeningsportal). Nedenfor er et uddrag af installations- og brugervejledningen til
.
| ID | Funktion | Funktion Beskrivelse |
| 1 | Klokkesymbol (LED) |
Statuslys for andre typer alarmer end lækagealarm. Se brugervejledningen for detaljer |
| 2 | Symbol for vanddråbe (LED) | Statuslys for lækagealarm og sensortilslutning. Se brugervejledningen for detaljer |
| 3 | Symbol for strøm (LED) | Statuslys for systemet. Se brugervejledningen for detaljer |
| 4 | Linkbox-knap | Knap til at lukke/åbne for vandforsyningen, aktivere parrings- og overstyringstilstand og slå alarmer fra. |
| 5 | Reset-knap | Knap til at nulstille fabriksindstillingerne. |
| 6 | Strømtilslutning Linkbox+ | Til tilslutning af 24V DC strømadapter |
| 7 | Ethernet/internet | RJ45-stik til alternativ forbindelse til internettet via kablet netværk (Ethernet) |
| 8 | Ventilstyring | RJ45-stik til tilslutning til ventiler (strømforsyning og styresignaler) |
| 9 | Sensortilslutning | 3,5 mm jackstikforbindelse til sensortape eller sensorkabel |
| 10 | Modbus-stik* |
Stik til tilslutning til HVAC-systemer *Kun tilgængelig på Linkbox+ 4G |

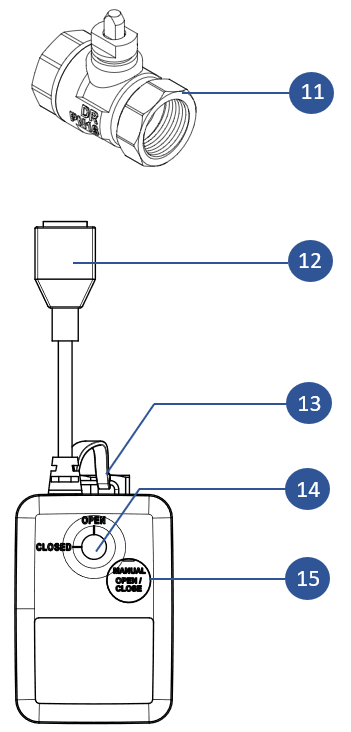

Motoriseret kugleventil
| ID | Funktion/komponent | Motoriseret kugleventil Beskrivelse |
| 11 | Motoriseret kugleventil | 1/2" eller 3/4" kugleventil med lynkobling til aktuator |
| 12 | RJ45-stik | RJ45-stik til tilslutning af aktuatoren til Linkbox+ (med Cat.6-kabel). |
| 13 | Låsestift | Låsestift til hurtig kobling af ventil |
| 14 | Positionsindikator | Positionsindikatoren viser til enhver tid ventilens position |
| 15 | Manuel overstyring | Manuel overstyring af ventilen (f.eks. i tilfælde af strømsvigt). Kræver Philips PH1-skruetrækker eller tilsvarende. |

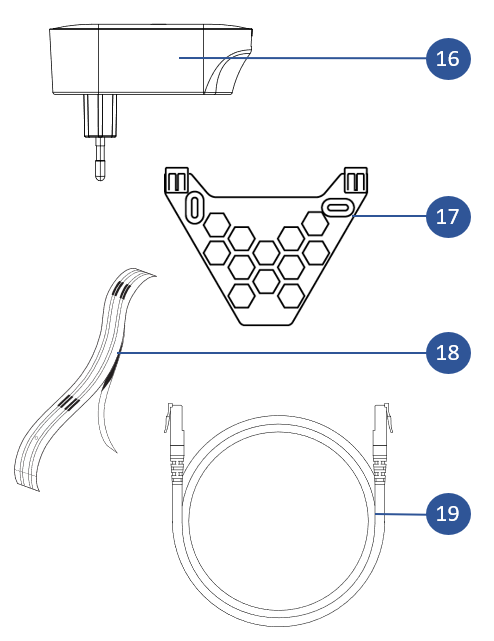

Standardtilbehør
| ID | Komponent | Komponent Beskrivelse |
| 16 | Strømadapter til Linkbox+ | 24VDC-strømforsyning til Linkbox+ |
| 17 | Monteringsbeslag til Linkbox+ | Standard vægbeslag til Linkbox+ |
| 18 | Sensortape med 3,5 mm jackstik | 3 meter selvklæbende sensortape med 3,5 mm jackstik |
| 19 | Cat.6-kabel |
Cat.6-kabel til tilslutning af ventilen til Linkbox+ (strømforsyning og styresignaler). Standardlængden er 0,6 meter, men systemet tillader op til 100 meter kabel. |

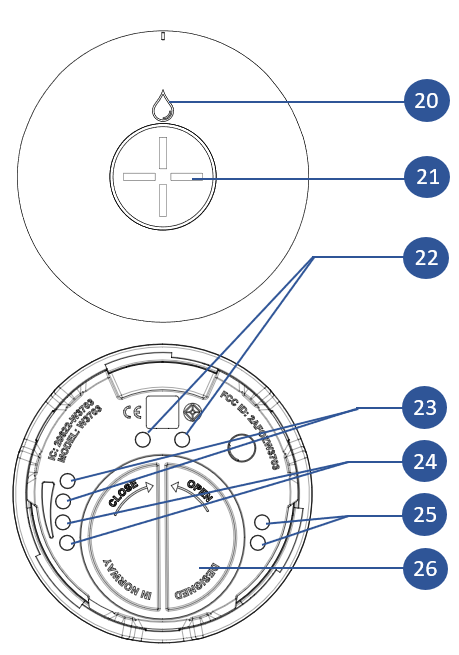

VandSensor+
Se den komplette installations- og brugervejledning til WaterSensor+.
| ID | Funktion | Funktion Beskrivelse |
| 20 | Symbol for vanddråbe (LED) | Statuslys. Signalerer lækagealarm, parringstilstand osv. Se denne artikel for detaljer |
| 21 | Sensor-knap | Knap til at aktivere parringstilstand, nulstille sensor osv. |
| 22 | Strømforsyning | Kontaktpunkter til 5VDC-strømforsyning (ved brug af et beslag, der er tilsluttet sin egen 5VDC-strømadapter) |
| 23 | Beslagets stik | Kontaktpunkter for tilslutning til beslag |
| 24 | Lækagesøgning 1 | Sondepar til lækagesøgning. Alarmen aktiveres, når kontaktpunkterne kortsluttes. |
| 25 | Lækagesøgning 2 | Sondepar til lækagesøgning. Alarm aktiveres, når kontaktpunkterne kortsluttes |
| 26 | Batterihus | Batterihus til CR2477-batteri |

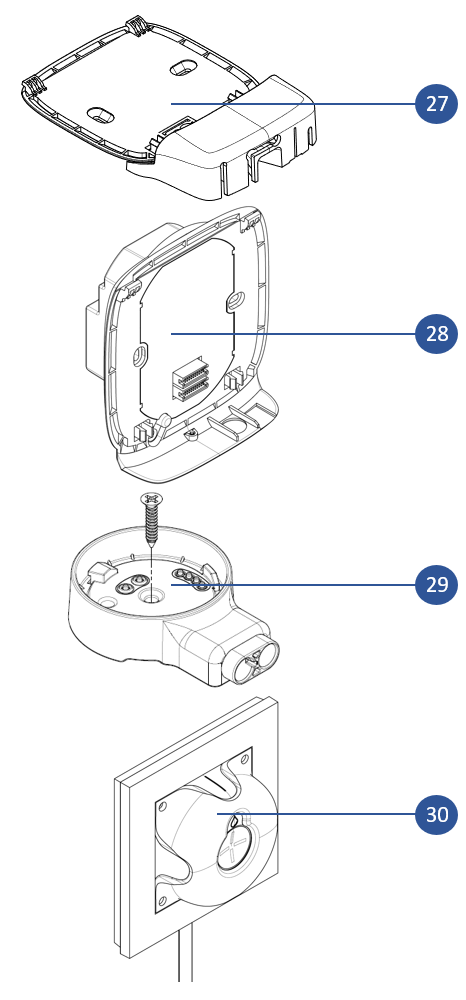

Andre beslag
| ID | Komponent | Komponent Beskrivelse |
| 27 | Sikkerhedsbeslag til Linkbox+ |
Alternativt beslag til Linkbox+ med beskyttelsesdæksel (Planlagt lanceret i 2024) |
| 28 | Docking til Linkbox+ (230V, 1,5 wallbox-montering) |
Dockingbeslag til montering af Linkbox+ 4G i 1,5 wallbox (til skjult kabelføring) (Planlagt lanceret i 2024) |
| 29 | Strømforsyningsbeslag til Watersensor+ | Standardmonteringsbeslag til WaterSensor+ med mulighed for at tilslutte en ekstern strømforsyning og sensortape. |
| 30 | Docking til WaterSensor+ |
Dockingbeslag til montering af WaterSensor+ i standard vægdåse (til skjult kabelføring) (Planlagt lanceret i 2024) |

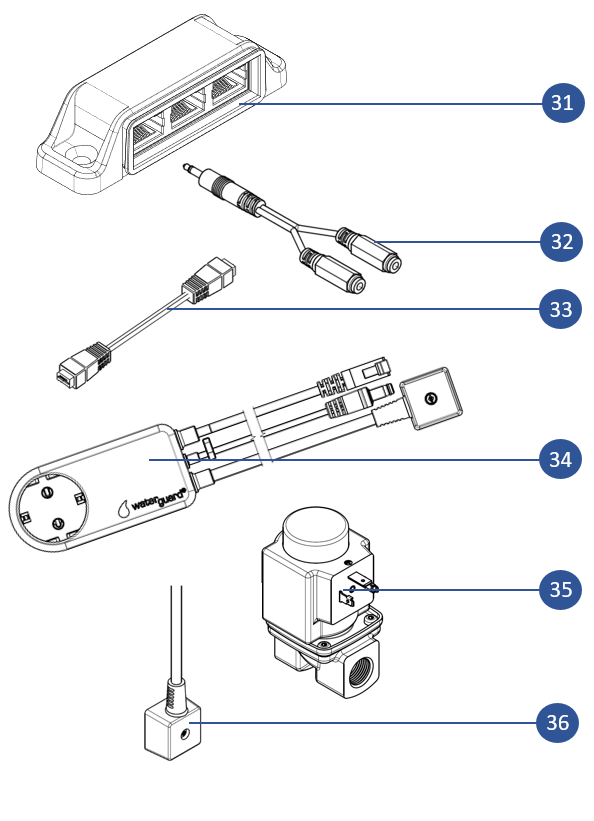

Andet tilbehør
| ID | Komponent | Komponent Beskrivelse |
| 31 | Splitter til netværkskabel - til installation af to (2) kugleventiler | Bruges til at styre 2 kugleventiler fra den samme Linkbox+ (f.eks. VV og KV) |
| 32 | Splitter til sensorbånd m/3,5 mm-stik | Splitter til tilslutning af ekstra sensortape (2 x 3 meter) |
| 33 | Splejsestykke til sensortape | Splejsning til forlængelse af sensortape (2 x 3 meter) |
| 34 | Strømadapter til Linkbox+ og magnetventiler 24V DC / 230V AC |
Adapteren skal bruges, hvis der skal bruges 230V-magnetventiler (1/2" til 2") i stedet for kugleventiler (Planlagt lancering december 2023) |
| 35 | Magnetventiler 1/2"-2" (DN15-DN50) | Danfoss 230V-magnetventil (1/2" til 2") |
| 36 | Bruges til at styre op til 3 magnetventiler fra den samme Linkbox+ eller til at øge afstanden fra vægstik til ventil. |
