Linkbox+:n esittely

Tämä on yksityiskohtainen ratkaisukuvaus, jossa esitetään eri tapoja asentaa Linkbox+(B) jakokaappien yhteyteen ja alakattoihin. Artikkelissa ei kuvata venttiilien ja muiden lisävarusteiden asennusta. Katso sen sijaan yleiskatsaus erityisiin asennusratkaisuihin.

Ratkaisun kuvaus

Linkbox+ asennetaan 1) metallisten jakokaappien ulkopuolelle, 2) muovisten jakokaappien sisälle tai 3) katon yläpuolelle liikerakennuksissa.

Asennus

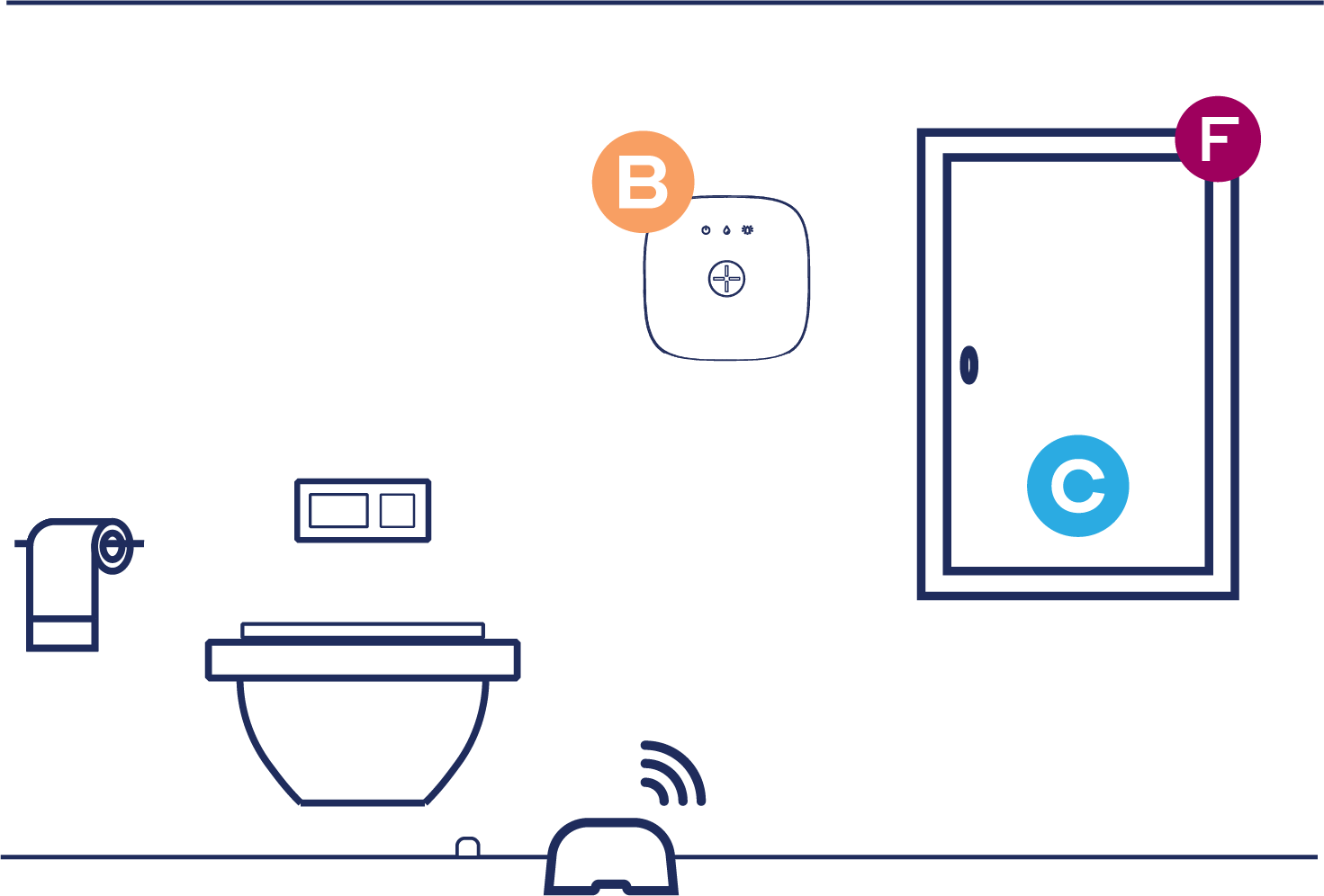

Kytkentäkaavio - Asennus jakokaapin ulkopuolelle

Virransyöttö- ja verkkokaapeli venttiilien ohjausta varten(C) johdetaan seinässä piilossa jakokaapista(F) Elko-kaksoiseinäiseen rasiaan ( B:n takana). Linkbox+(B) asennetaan Linkbox+-turvakannattimeen ( B:n takana) yhdessä kaksoisseinärasian Namron-kannen ( B:n takana) kanssa. Linkbox+ Safety Bracket on sovitettu asennettavaksi suoraan seinärasiaan, ja siinä käytetään seinärasian mukana toimitettuja ruuveja. Kaapelit vedetään ulos Namron-kannessa olevien porattujen reikien kautta ja liitetään Linkbox+:aan.

Suosittelemme Elkon kaksoisseinärasian käyttöä yhdessä kaksoisseinärasian Namron-kannen ja Linkbox+-turvakannattimen kanssa.

Asset 214@3x.png

Icon	Tuotetyyppi	Määrä	Kommentti	Tuotteen kuvaus
	Linkbox+ (keskusyksikkö) ja mukana tuleva 24V virtalähde.	1 kpl.	Linkbox+ 4G tai Linkbox+ WiFi	Keskusyksikkö Linkbox+ (B) asennetaan alla olevassa luettelossa olevien tuotteiden avulla; asenna ensin kaksinkertainen seinärasia, sitten kansi, Safeby Bracket ja sitten Linkbox+. Testaa asennus ja poraa sitten reiät kanteen kaapelien reitittämiseksi seinärasiasta Linkbox+:aan.
	Linkbox+-turvakannatin	1 kpl.	-	Asennusreiät sovitetaan seinärasiaan siten, että reikien väli on 60 mm.
	Namron-kansi kaksinkertaiselle seinärasialle	1 kpl.	-	-
	Elko-kaksoiseinäinen rasia	1 kpl	-	Seinärasia asennetaan seinään, venttiilien ja virtalähteen kaapelit piilotettu seinään.
	Vesisuojaventtiilit	Asennuksesta riippuen	Katso venttiileitä koskevat erityisohjeet	Jakokaappeihin asennetut venttiilit, joko palloventtiilit tai magneettiventtiilit.
	Jakokaappi	1 kpl.	-	Muovista tai metallista valmistetut jakokaapit.

Tuoteluettelo - Asennus jakokaapin ulkopuolelle

Tuoteluettelo	Yksiköiden lukumäärä	Art.no.	NOBB
Linkbox+ (keskusyksikkö) ja mukana tuleva 24V-verkkolaite	1 kpl.	Linkbox+ 4G 72.380.337113 Tai Linkbox+ WiFi 72.380.337112	Linkbox+ 4G 5648934 tai Linkbox+ WiFi Linkbox+ WiFi 5648933
Linkbox+ turvakiinnike	1 kpl	72.380.337313	5648924
Namronin kansi kaksiseinäiseen laatikkoon (El.no. 1214926)	1 kpl	7070990330800 (Namron)	N/A
Elko kaksiseinäinen laatikko (El.no 1223866)	1 kpl.	EKO07420 (Elko)	N/A

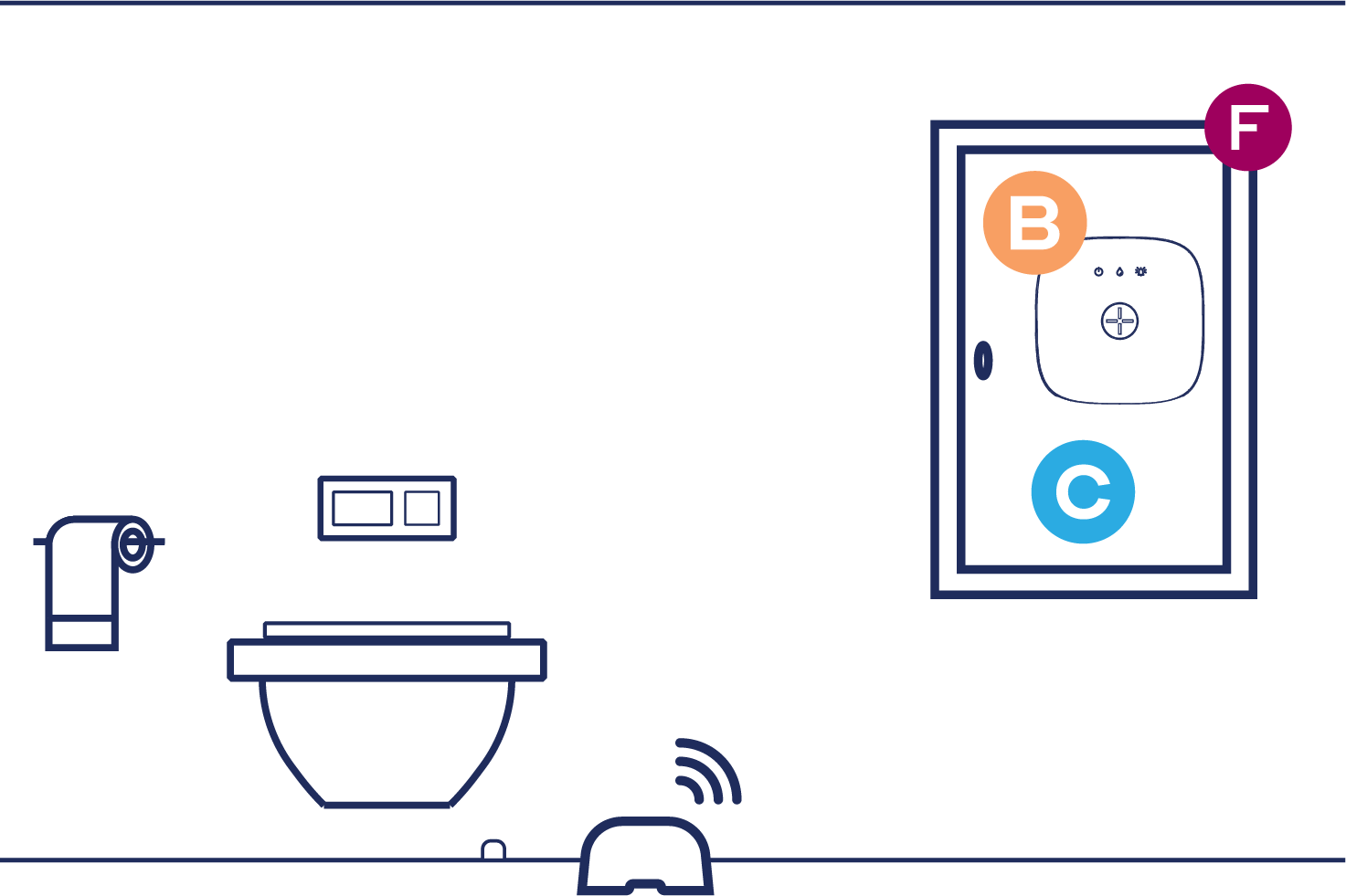

Kytkentäkaavio - Asennus muovisen jakokaapin sisälle

Virransyöttö ja verkkojohto venttiilien ohjausta varten(C) ovat käytettävissä muovisen jakokaapin sisällä tai jos etupaneeli/ovi on muovia. Linkbox+(B) asennetaan mukana toimitettuun kiinnikkeeseen jakokaapin sisälle.

Huom!

Jakokaapin sisällä on oltava erillinen 230V AC pistorasia.
Jakokaapin on oltava muovia tai siinä on oltava muovinen etupaneeli/ovi, jotta vaikutus Linkbox+:n, WaterSensor+:n ja muiden asennettujen älylaitteiden väliseen langattomaan kantamaan on mahdollisimman pieni.

Asset 215@3x.png

Kuvake	Tuotenumero	Lukumäärä	Selitys	Tuotteen kuvaus
	Linkbox+ (keskusyksikkö) ja mukana tuleva 24V virtalähde.	1 kpl.	Linkbox+ 4G tai Linkbox+ WiFi	Keskusyksikkö (B) asennetaan sopivaan paikkaan keittiön sisätiloissa mukana toimitetulla seinäkiinnikkeellä ja liitetään virtalähteeseen mukana toimitetulla 24V-verkkolaitteella.
	Vesisuojaventtiilit	Asennuksesta riippuen	Katso venttiilejä koskevat erityisohjeet	Jakokaappiin asennetut venttiilit, joko palloventtiilit tai magneettiventtiilit.
	Jakokaappi	1 kpl	-	Muovista tai metallista valmistetut jakokaapit.

Tuoteluettelo - Asennus muovisen jakotukkikaapin sisään.

Asennus ei vaadi muita Abra- tai Waterguardin tuotteita kuin 24V-verkkolaitteen seinäpistokkeen asentamisen.

Tuoteluettelo

Tuotteiden lukumäärä

Art.no.

NOBB

Linkbox+ (keskusyksikkö), mukaan lukien mukana toimitettu 24 V:n virtalähde ja vakiokannatin.

1 kpl.

Linkbox+ 4G
72.380.337113

tai

Linkbox+ WiFi
72.380.337112

Linkbox+ 4G
5648934

tai Linkbox+ WiFi

Linkbox+ WiFi
5648933

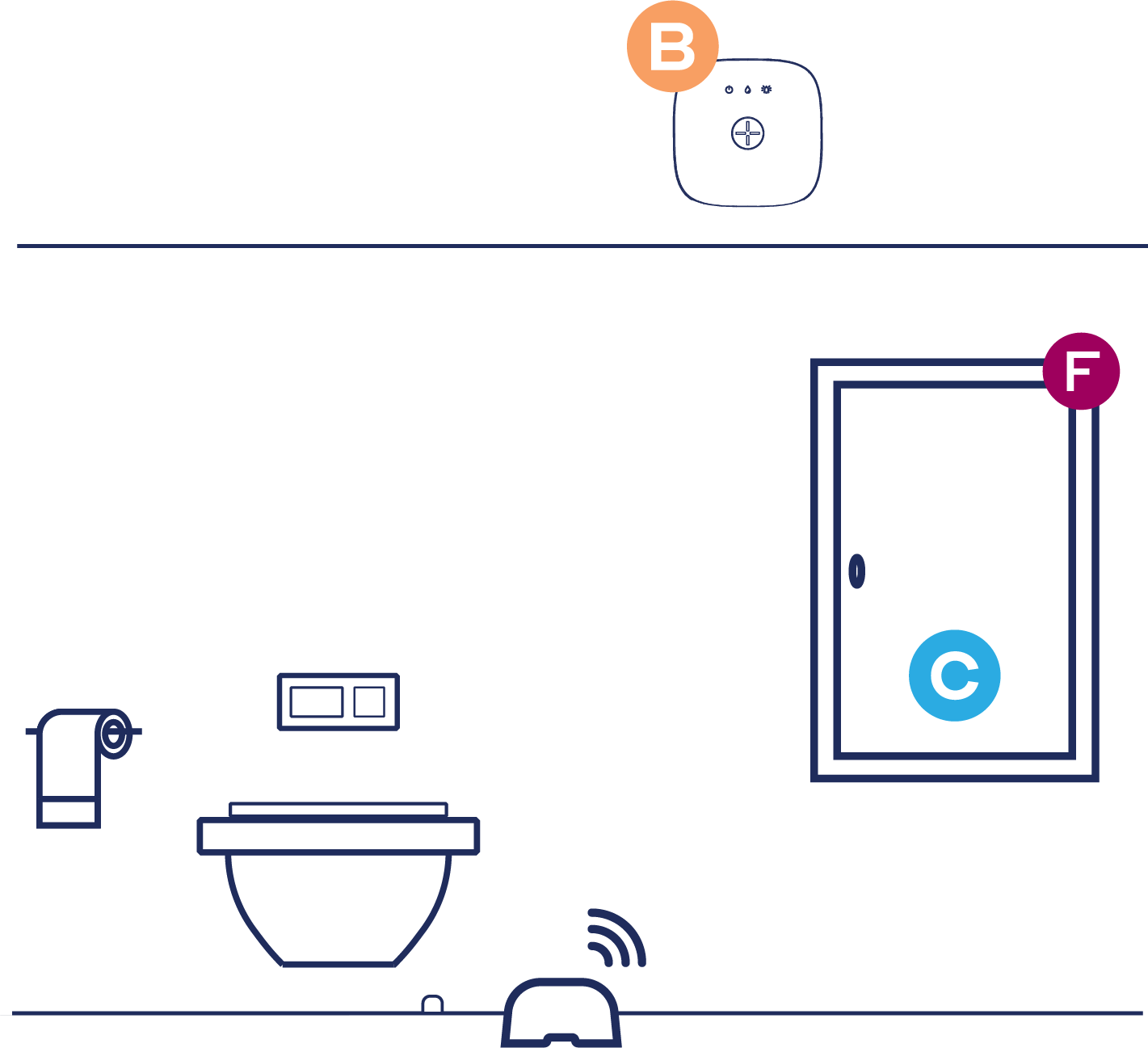

Kytkentäkaavio - Asennus kattoon

Linkbox+(B) asennetaan mukana toimitettuun kiinnikkeeseen kattoon (kattopaneelien yläpuolelle) ja liitetään verkkokaapeliin jakokaappiin(F) asennetuista venttiileistä(C). Jos mukana toimitettu verkkokaapeli (0,6 m) on liian lyhyt, voidaan käyttää kaikkia tavallisia verkkokaapeleita (Cat 5 tai uudempia), joiden pituus on enintään 100 m.
