Päivitä nykyinen Waterguard Waterguard+:ksi.

Johdanto Waterguardiin

Jos kotiisi on jo asennettu Waterguard-vuodonsuojaus, voit helposti päivittää Waterguard+-järjestelmään ilman putkimiehen apua.

Asentamalla uusi keskusyksikkö Linkbox+ ja uusi virransyöttöadapteri Linkbox+:lle ja magneettiventtiileille (24V DC / 230V AC) on mahdollista ohjata jopa kolmea (3) magneettiventtiiliä Linkbox+:n kautta sekä tarkastella tilaa ja ohjata venttiileitä Abralife-sovelluksessa.

Uusi virtalähde Waterguardista Waterguard+:aan päivittämistä varten on saatavilla vuoden 2024 alkupuolella.

Ratkaisun kuvaus

Päivitys voidaan suorittaa nykyisestä Waterguard-järjestelmästä riippumatta edellyttäen, että nykyinen magneettiventtiili (nykyiset magneettiventtiilit) on tyyppiä, jossa käytetään Danfossin 230 V AC-magneetteja. Jopa kolmea (3) magneettiventtiiliä on mahdollista ohjata kytkemällä venttiilit sarjaan. Katso lisätietoja viimeisestä kappaleesta.

Seuraa alla olevia ohjeita päivittääksesi Waterguardista Waterguard+:aan:

1. Irrota nykyinen venttiilisovitin seinäpistorasiasta virransyötön katkaisemiseksi.

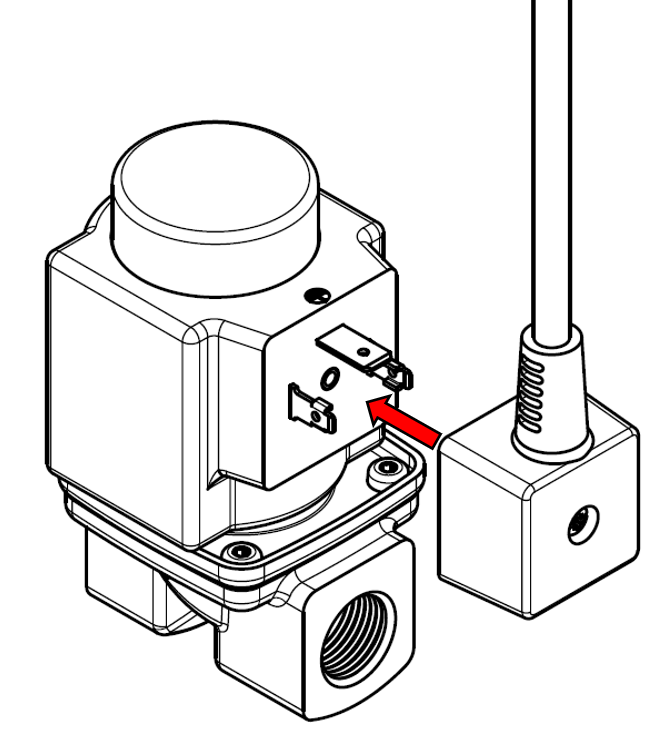

2. Löysää ruuvi(t), jolla (joilla) venttiilin(C) liitin on kiinnitetty, ja irrota liitin.


3. Asenna Linkbox+-ohjauspaneeli noudattamalla Linkbox+:n asennus ja käyttöönotto -artikkelin ohjeita.


4. Asenna Linkbox+:n ja magneettiventtiilien uusi virtalähde noudattamalla alla olevia ohjeita.

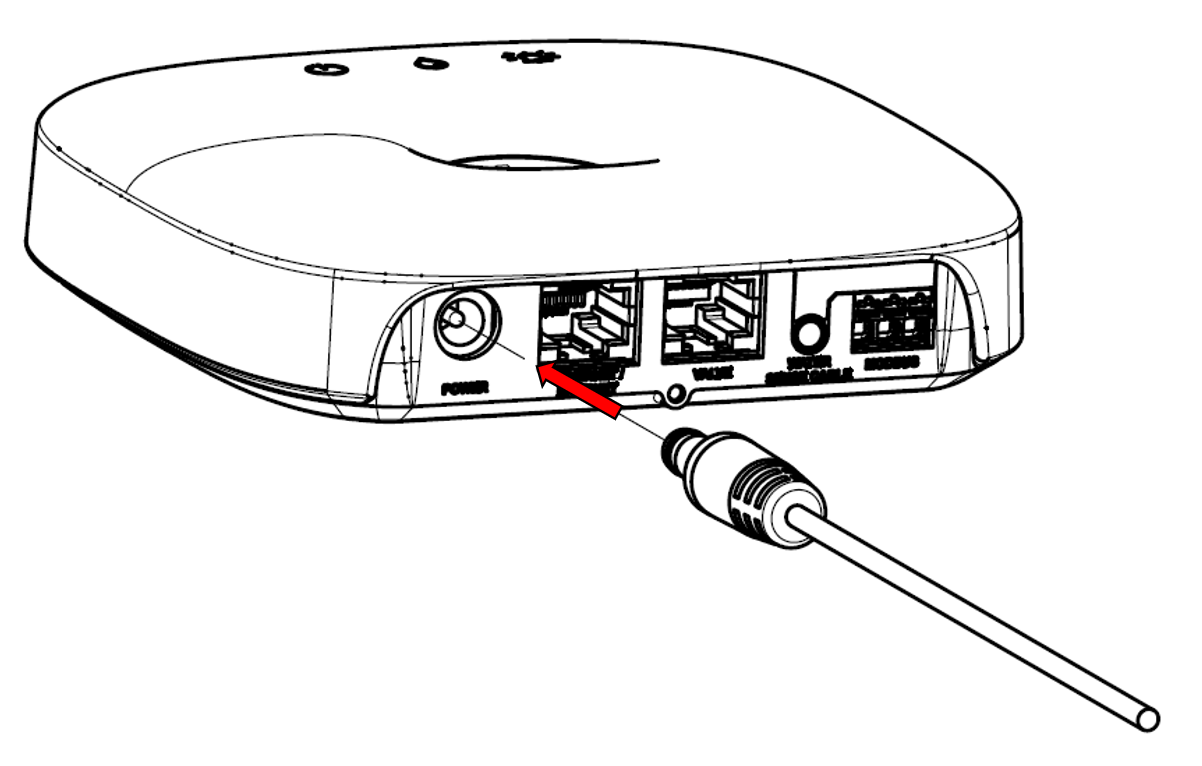

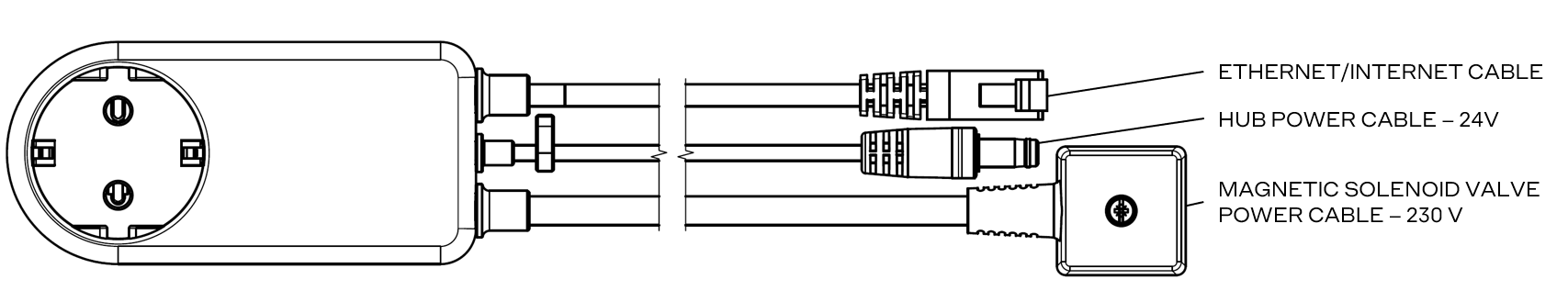

   • Kytke Cat.6-verkkokaapeli ja 24 V:n virtajohto Linkbox+:aan.

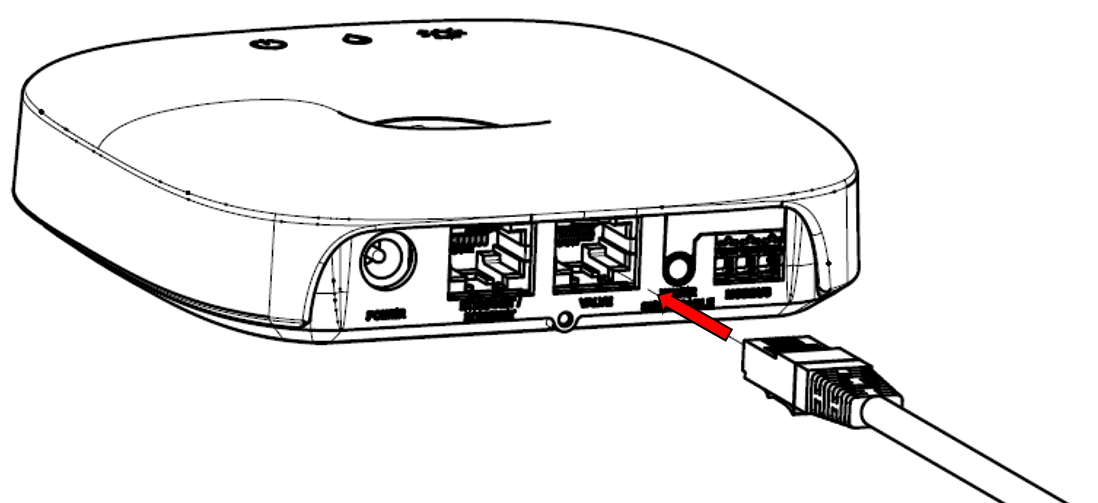

     HUOMIO! Porttia, jossa on merkintä "Valve", on käytettävä uuden virtasovittimen Cat.6 -verkkokaapelia varten.







   • Kytke 230V-virtakaapeli magneettiventtiiliin ja kiinnitä liitin mukana toimitetulla ruuvilla.
     (HUOM! Varmista, että virtasovitin EI ole kytketty verkkovirtaan).



   • Kytke virtalähde 230V AC-pistorasiaan.



5. Varmista, että Linkbox+ käynnistyy ja liitä mahdolliset langattomat vesianturit Linkbox+:aan noudattamalla langattomien antureiden rekisteröinti -artikkelin vaiheita .


6. Asenna langattomat vesianturit tai anturinauha veden havaitsemista varten noudattamalla artikkelin Anturien asennus ja käyttöönotto ohjeita.


7. Suorita toiminnallinen testi varmistaaksesi, että uusi järjestelmä toimii oikein.


8. Jos haluat ohjata järjestelmää Abralife-sovelluksen kautta, sinun on aktivoitava uusi Waterguard+-järjestelmäsi. Skannaa Linkbox+:n etupuolella oleva QR-koodi, niin pääset alkuun.

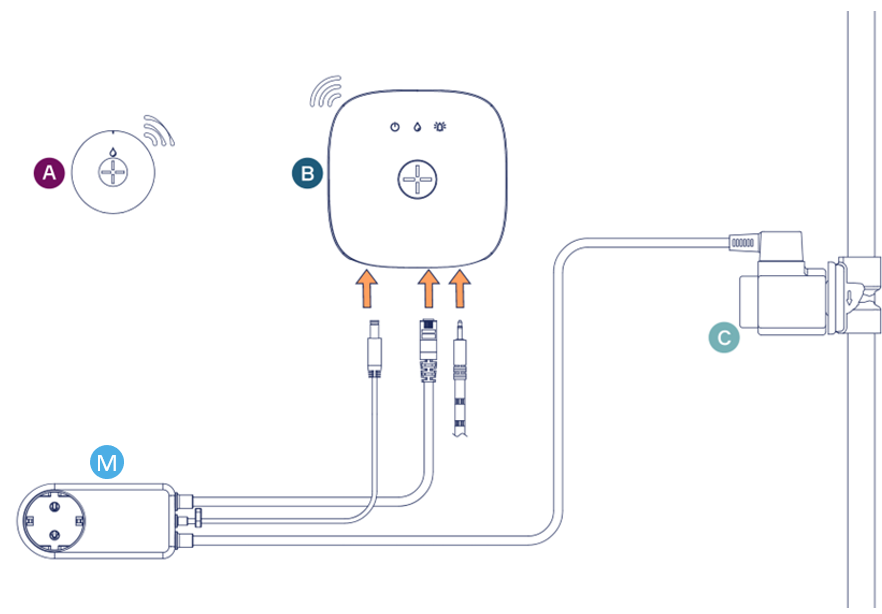

Kytkentäkaavio - virtasovittimen asennus yhden (1) magneettiventtiilin ohjaukseen

Kuvake	Tuotetyyppi	Määrä	Selitys	Tuotteen kuvaus
	WaterSensor+ langaton vesianturi	Enintään 50 kpl	-	Langaton anturi kytketään Linkbox+:aan ja sijoitetaan keittiöön (ja/tai muihin valvottaviin tiloihin). Anturi mittaa veden havaitsemisen lisäksi lämpötilaa ja kosteutta.
	Linkbox+	1 kpl.	Linkbox+ 4G tai Linkbox+ WiFi	Keskusyksikkö(B) asennetaan sopivaan paikkaan keittiön sisätiloihin mukana toimitetulla seinäkiinnikkeellä ja liitetään virtalähteeseen mukana toimitetulla 24V-verkkolaitteella.
	Danfoss-magneettiventtiili (1/2"-2")	Enintään 3 kpl.	Asennettu valmiiksi, kun Waterguardista päivitetään Waterguard+:aan.	Danfoss 230V AC -magneettiventtiili (Waterguard).
	Virta-adapteri Linkbox+:lle ja magneettiventtiileille (24V DC/230V AC).	1 kpl.	-	Linkbox+ Virta-adapteri 24VDC/230VAC liitetään Linkbox+:aan ja venttiiliin. Sovitin kytketään virtalähteeseen kytkennän jälkeen.
	Anturinauha, jossa on liitin	1 kpl.	-	Itsekiinnittyvä anturinauha liitetään Linkbox+:aan ja vedetään alas ja kiinnitetään lattiaa pitkin sinne, mihin veden oletetaan kerääntyvän vuodon tai vuodon sattuessa. On tärkeää, että pinta on puhdas, jotta anturiteippi kiinnittyy lujasti pintaan!

Turvallisuutesi vuoksi

HUOMIO!

• Alle 230V:n jännitteille soveltuvan magneettiventtiilin kytkeminen voi johtaa räjähdykseen ja tulipaloon!
• Kela (sininen muovinen yksikkö) ON asennettava venttiiliin ennen kuin virtasovitin kytketään pistorasiaan.

AINOASTAAN Danfossin 230V AC magneettiventtiileitä voidaan käyttää Waterguard+-virtalähteen kanssa. Magneettiventtiilien ei tarvitse olla Waterguardin toimittamia, mutta jos Danfossin venttiili toimitetaan joltain muulta toimittajalta, muista tarkistaa, että venttiilissä on 230 V:n virtaliitäntä (katso valkoiset kirjaimet sinisessä kelassa).

Jos sinulla on Danfoss-venttiili, jossa on kela (sininen muovinen yksikkö), joka EI käytä 230V AC-virtalähdettä normaalisti avointa (NO) tyyppiä (esim. 12V tai 24V), se voidaan korvata NOBB-numerolla 5640951.

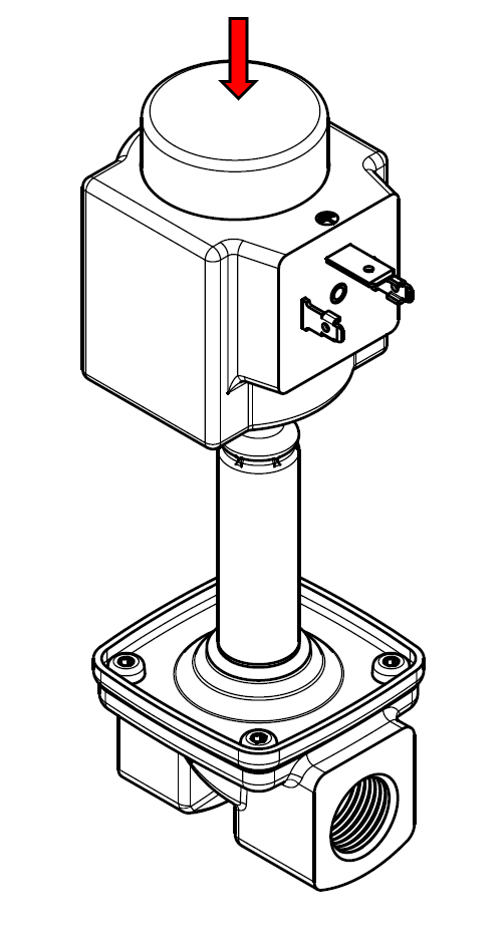

Poista vanha kela 1) kallistamalla se pois litteäteräisellä ruuvimeisselillä ja 2) painamalla uutta kelaa alaspäin, kunnes kuulet tuntuvan "CLICK"-äänen ja kela on kiinni ankkurissa (venttiilin metalliosassa). Kela voidaan kääntää haluttuun suuntaan.

Tuoteluettelo - virtasovittimen asennus yhden (1) magneettiventtiilin ohjausta varten

Vaihtoehdot ja vaihtoehdot

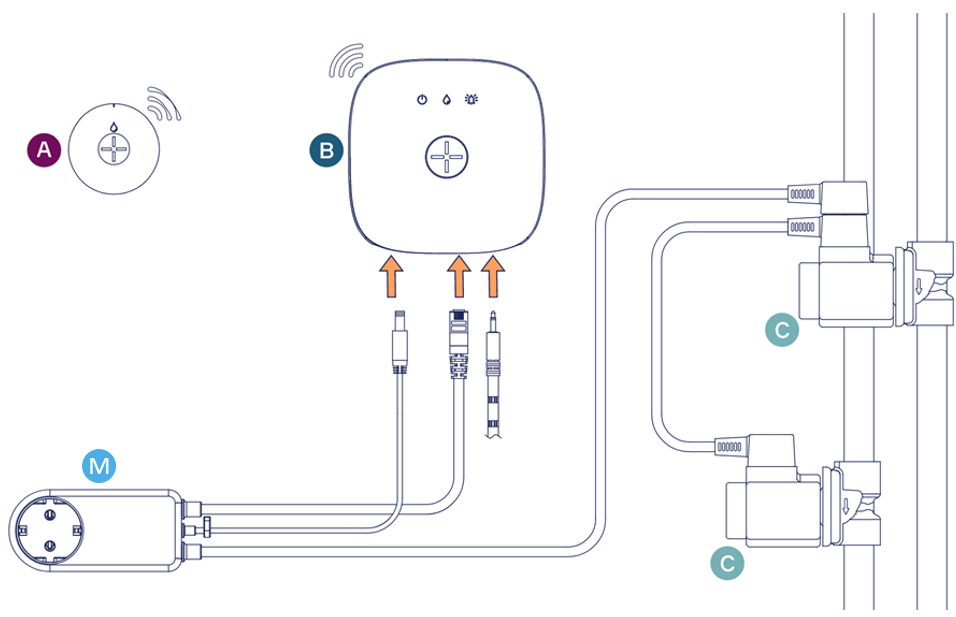

Kytkentäkaavio - kahden (2) tai kolmen (3) magneettiventtiilin ohjaus

Jos kotiisi on jo asennettu useita magneettiventtiileitä (esim. kylmän ja lämpimän veden tuloaukkoihin), magneettiventtiilit voidaan kytkeä sarjaan magneettiventtiilin jatkokaapelilla. Linkbox+ sulkee kaikki venttiilit, kun vuoto ilmoitetaan. Yksi Linkbox+ voi ohjata enintään 3 magneettiventtiiliä. Waterguardin kanssa asennettuja jaettuja ja jatkokaapeleita voidaan käyttää myös Waterguard+:ssa.

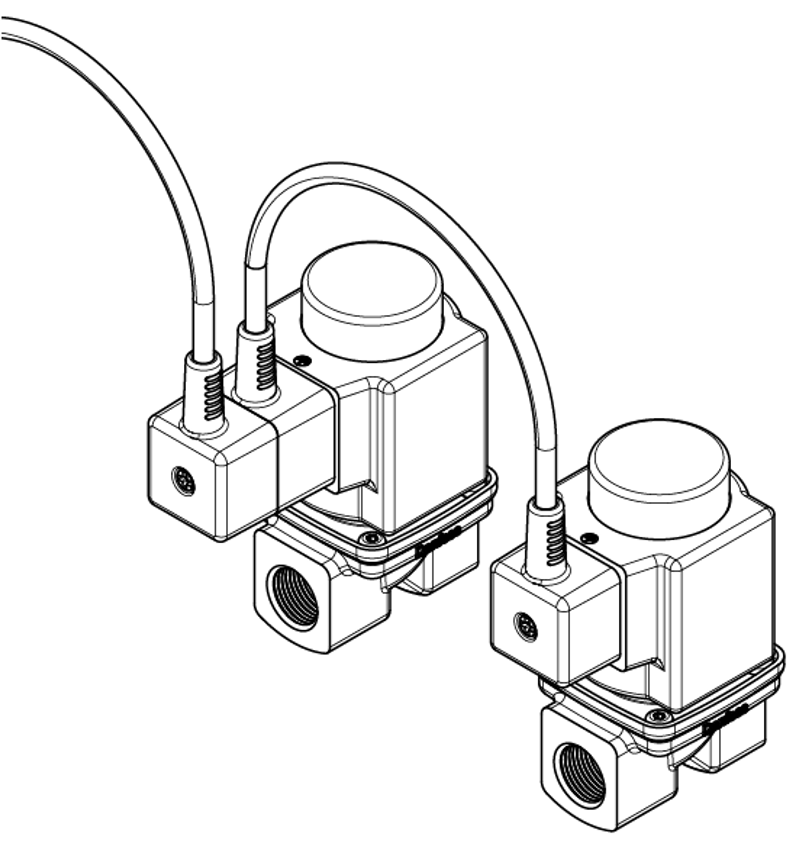

Kuva: Kun venttiilien välissä on jaettu tai jatkokaapeli, Linkbox+ voi ohjata jopa 3 sarjaan kytkettyä magneettiventtiiliä.

Tuoteluettelo - lisätuotteita tarvitaan, kun ohjataan kahta (2) tai kolmea (3) magneettiventtiiliä.
