1. Johdanto

Johdanto Waterguard+ -ohjelmaan

Waterguard+ on vuotojen suojausjärjestelmä, joka valvoo ja sulkee automaattisesti kodin vesijohdon, jos ilmenee vesivuotoja, alhaisia lämpötiloja, jotka voivat johtaa jäänmuodostukseen ja putkien rikkoutumiseen, sekä jatkuvaa korkeaa ilmankosteutta*. Järjestelmä havaitsee veden fyysisesti liitetyn anturinauhan ja/tai yhden tai useamman langattoman anturin avulla.

Norjassa automaattisten vuototulppien asentaminen on ollut vaatimuksena uusissa rakennuksissa TEK10:stä (rakennustekniikan määräykset) lähtien. Rakennusten teknisiä vaatimuksia koskevien määräysten (TEK17) 15-5 §:n 4 momentissa edellytetään, että vuodot on helppo havaita eikä niistä saa aiheutua vahinkoa vesilaitteille ja rakennusosille.

Automaattisten vuototulppien kattavuus on kuvattu rakennusmääräyskokoelmassa (TEK 17) ja siihen liittyvissä ohjeissa, ks. 15-5 §:n 4 kohta, ja se on toistettu otteena alla:

---

Ennakkoon määritellyt suoritukset

1. Vuodot: Sisäänrakennettujen säiliöiden tai vastaavien vuotojen on oltava näkyvissä. Muissa tiloissa kuin märkätiloissa vuodon on myös aiheuttava veden automaattinen sulkeutuminen.
2. Jos rakennuksen kiinteässä vesilaitteistossa on sisätiloissa vesipiste, josta vuotovesi ei valu viemäriin tai ylivuotoon, on asennettava automaattinen vuototulppa. Sama koskee vettä käyttävien tuotteiden ja laitteiden, kuten pesu- ja astianpesukoneiden, liitäntäkohtia. Automaattinen vuototulppa on kosteusanturi, joka lähettää signaalin venttiilille, joka sulkee veden syötön.

---

Waterguard+ on Sintefin tyyppihyväksymä (TG20834), mikä mahdollistaa asennuksen FG-hyväksynnän. Tämä voi antaa alennusta vakuutuksista.

HUOMIO! FG-hyväksynnän saamiseksi Waterguard+ automaattisten vuototulppien asennukselle on täytettävä FG-todistus.

FG-todistuksen malli löytyy Finance Norwayn verkkosivuilta kohdasta FG-todistus vuototulppa.

FG-todistus on asiakkaan todiste siitä, että asennus, tuotteet mukaan lukien, täyttää Norjan vaatimukset, jotka on asetettu FG:n automaattisia vuototulppia koskevissa säännöissä (FG-600:3).

Waterguard+:n asennuksen on suoritettava valtuutetun putkimiehen toimesta, jolla on voimassa oleva ammattitutkinto, vastuulain mukainen keskushyväksyntä ja pakollinen vastuuvakuutus. Jos näin ei tehdä, takuu ja FG:n hyväksyntä raukeavat ja asentaja joutuu vastuuseen vahingoista tai vioista.

Edellä TEK17:ssä esitetyn kattavuuden kuvauksen perusteella suosittelemme, että Waterguard+ asennetaan siten, että seuraavat alueet on varmistettu:

• Keittiön työtaso ja siihen liittyvät putkiliitännät
• Astianpesukone ja siihen liittyvät liitännät
• pesukone ja siihen liittyvät liitännät
• Vedensuodatin ja siihen liittyvät liitännät
• Jääkaappi, jossa on vesiliitäntä ja siihen liittyvät vesiputket.
• Juomavesikoneet ja niihin liittyvät liitännät
• vedenlämmittimet (boilerit) ja niihin liittyvät putket
• Huoneet, joissa ei ole vesijohtoverkkoa ja joissa on saniteettilaitteita ilman ylivuotoa
• Huone, jossa ei ole vesijohtoverkkoa ja jossa on putki-putkijärjestelmän jakokaappi. Putki-putkijärjestelmän vuoto johdetaan jakokaappiin, johon voidaan sijoittaa ilmaisin tai vastaava, joka sulkee veden. Jakokaapeissa, joissa vuotovesi johdetaan seinästä ulos eikä viemäriin, se on varustettava vesitunnistimella, joka on kytketty automaattiseen vuototulppaan, joka sulkee veden.
• Piilossa olevissa ja avoimissa vesijohdoissa, joita ei ole kiinnitetty viemärillä tai jotka sijaitsevat tilassa, jossa on vesitiivis lattia ja viemäri, on oltava hyväksytty vuototulppa, johon on asennettu anturit, joiden avulla järjestelmä havaitsee, hälyttää ja sulkee vesivuodot ennen kuin rakennukselle aiheutuu vahinkoa.
• Sisäänrakennetut säiliöt, viemäröintiliitännät tai vastaavat.

Jos astianpesukone on asennettu keittiön työtasoon, vuototulppia ei tarvita sekä koneeseen että työtasoon. Vastaavat vesilaitteistot, joita ei ole mainittu edellä, on myös kiinnitettävä.

Järjestelmä ei voi ennustaa tai estää vuotoja, mutta se rajoittaa tehokkaasti vahinkoja. Kun vesivuoto havaitaan, veden syöttö katkaistaan välittömästi ja talon jäsenille ilmoitetaan asiasta Abralife-sovelluksen kautta, minkä lisäksi kotona annetaan ääni- ja valomerkkejä.

Abralife-sovelluksessa on saatavilla yksityiskohtaisia tietoja vesihälytyksistä, kuten mitkä anturit hälyttävät ja mihin toimiin voidaan ryhtyä. Sovelluksen avulla voidaan myös kauko-ohjata venttiileitä (avata ja sulkea vedenjakelu esimerkiksi mökillä).

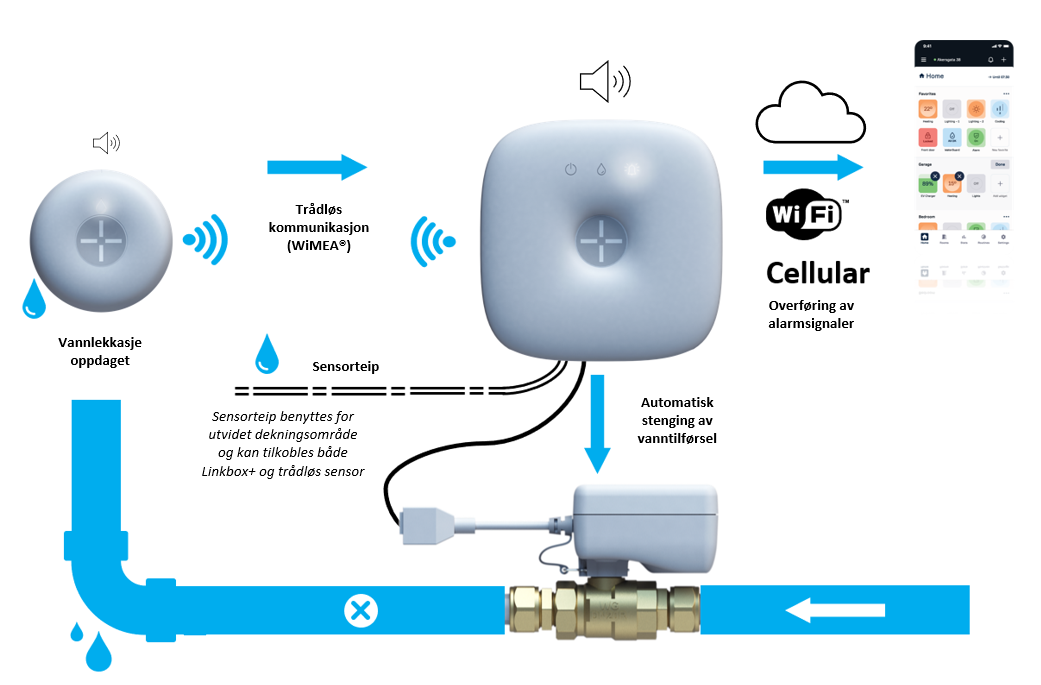

Järjestelmä koostuu Linkbox+ -keskusyksiköstä, venttiileistä mitoilla 1/2" (DN15) - 2" (DN50), langattomista antureista, anturinauhasta, erilaisista kiinnikkeistä ja lisävarusteista sekä Abralifen mobiilisovelluksesta ohjausta ja ilmoituksia varten. Järjestelmä voi ohjata enintään 2 palloventtiiliä (tai enintään 3 magneettiventtiiliä) ja 50 langatonta anturia per Linkbox+.

Alla olevissa osioissa esitellään lyhyesti Waterguard+:n pääkomponentit. Tämän asennus- ja käyttöoppaan lopuissa artikkeleissa annetaan ohjeita järjestelmän asennukseen, testaukseen, aktivointiin ja käyttöön.

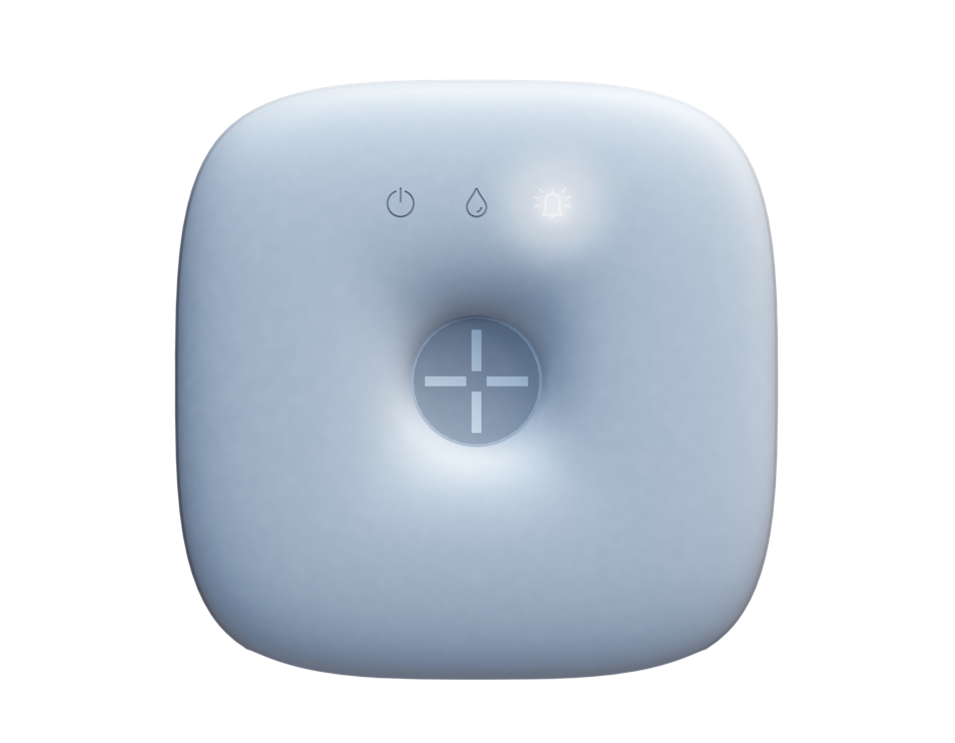

Linkbox+

Linkbox+ on keskusyksikkö - järjestelmän sydän ja aivot - joka vastaanottaa signaalit vesiantureilta ja varmistaa, että vastaavat venttiilit sulkeutuvat automaattisesti. Se hälyttää ääni- ja valosignaaleilla, jos vuoto havaitaan, ja järjestelmää voidaan myös ohjata etänä Abralifen mobiilisovelluksen kautta.

Linkbox+ on saatavana kahtena versiona: Linkbox+ 4G ja Linkbox+ WiFi. Näiden mallien väliset erot on kuvattu tässä artikkelissa. Lisää tuotetietoja ja käyttöohjeita on saatavilla Abran tukisivuilla: Linkbox+ 4G ja Linkbox+ WiFi.

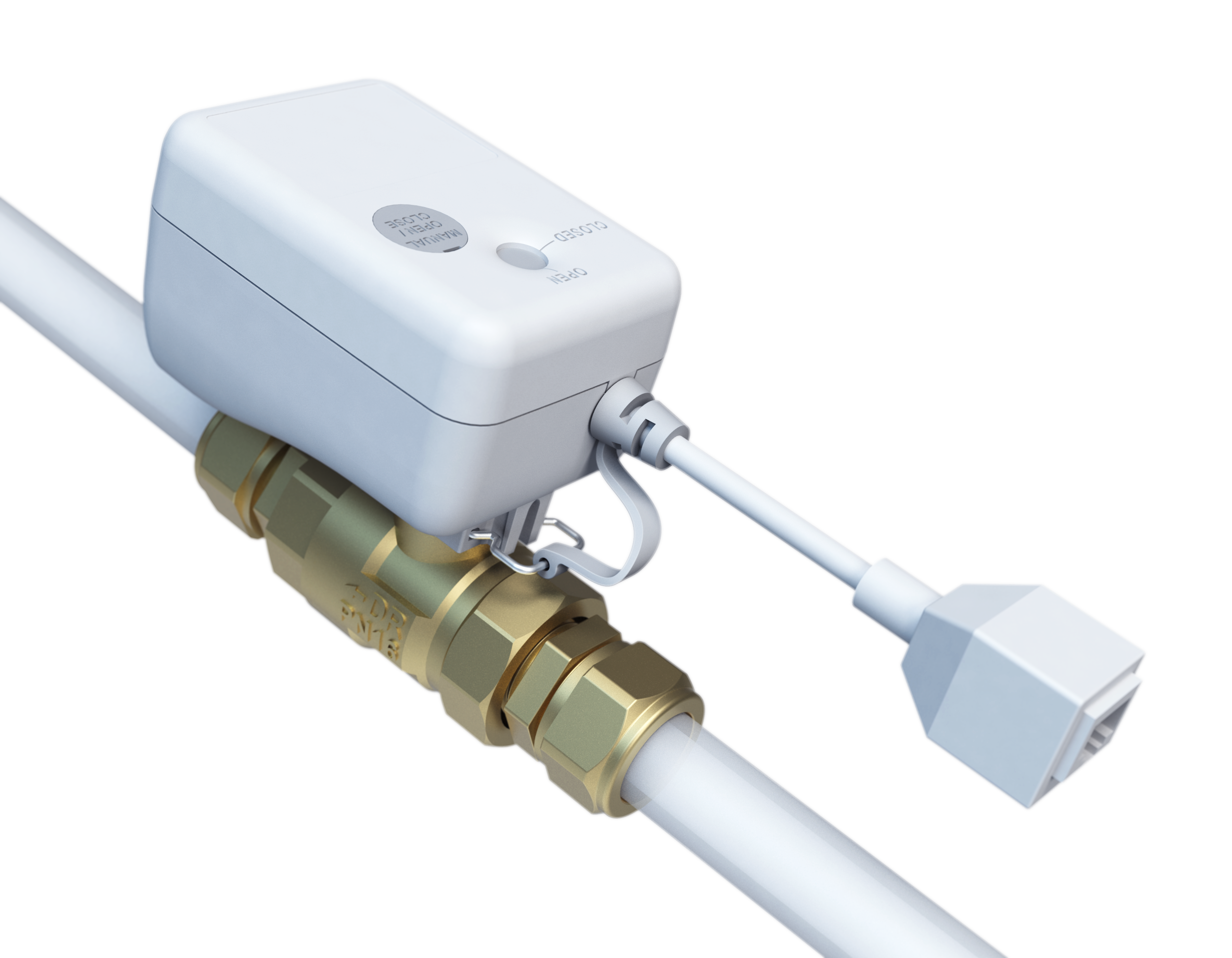

Moottoroitu palloventtiili

Valtuutettu asentaja asentaa yhden tai kaksi palloventtiiliä kodin vesijohtoihin. Kun anturit havaitsevat vettä, veden syöttö suljetaan välittömästi mahdollisen vuodon seurausten minimoimiseksi. Järjestelmän käyttäjät voivat myös etäohjata venttiiliä ja tarkastella sen tilaa Abralife-sovelluksen kautta.

HUOM! Asennuksissa, jotka vaativat 3 venttiiliä tai joissa putken mitat ovat suuremmat kuin 3/4" (DN20), käytä magneettisia 230V magneettiventtiileitä ja niihin liittyvää virtasovitinta.

WaterSensor+

Langaton vesianturi WaterSensor+ havaitsee veden ja mittaa lämpötilan ja kosteuden. Kun vettä havaitaan, langaton signaali lähetetään Linkbox+:lle, joka ohjaa liitettyjä venttiilejä ja sulkee vedensaannin. Käyttäjät saavat hälytyksen äänellä ja valolla sekä anturissa että keskusyksikössä sekä Abralife-sovelluksen kautta.

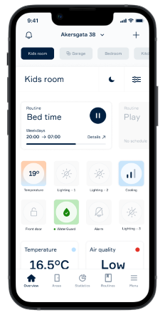

Abralife-mobiilisovellus

Abralife-sovelluksen avulla kodin asukkaat voivat konfiguroida, valvoa ja ohjata enintään 2 palloventtiiliä (3 magneettiventtiiliä), 50 langatonta anturia ja langallisia anturinauhoja. Sovelluksessa voit lukea lämpötilaa ja kosteutta, avata ja sulkea vedensyötön sekä saada välittömän ilmoituksen hälytyksen tai muun virhetilanteen sattuessa - olitpa missä tahansa.

Sovellus on ilmainen, ja sen voi ladata mistä tahansa, mistä tavallisesti lataat sovelluksia mobiililaitteeseesi.

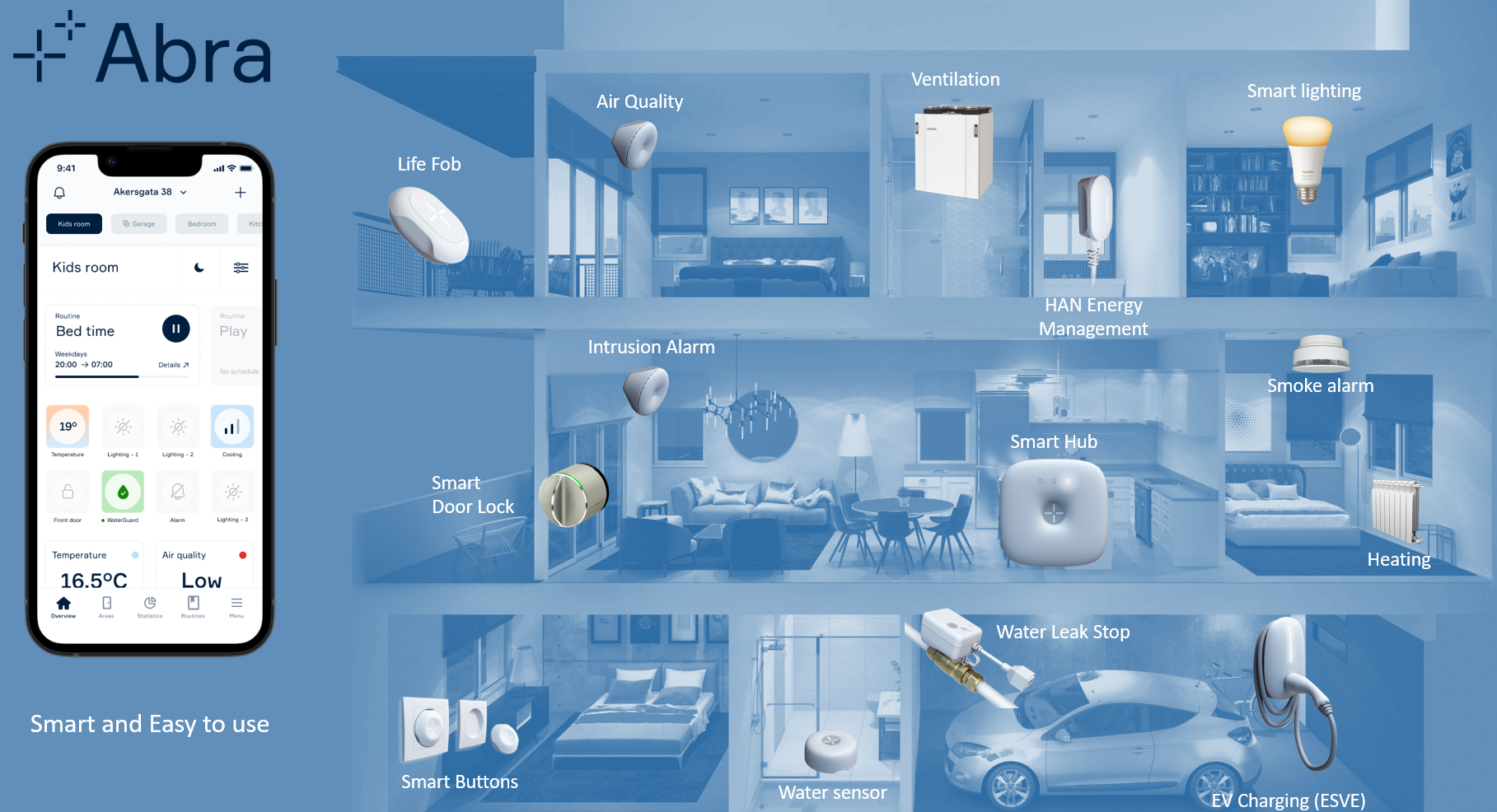

Abra - älykäs palvelualusta omakotitaloille, asunto-osuuskunnille ja liikerakennuksille

Waterguard+ on itsenäinen tuote, mutta se on myös integroitu uuteen älykkääseen palvelualustaan yksityiskoteihin, taloyhtiöihin ja liikerakennuksiin. Linkbox+ yhdessä Abralife-sovelluksen kanssa mahdollistaa monenlaisten kotiisi liittyvien järjestelmien, tuotteiden ja palveluiden, kuten ilmanvaihdon ohjauksen, sähkönvalvonnan, lämmönhallinnan, savunilmaisimen, kulunvalvonnan ja älykkäiden lamppujen yhdistämisen, ohjaamisen ja valvonnan. Tätä alustaa (tuotteet, palvelut ja Abralife-sovellus) kutsumme Abraksi.

Tämä asennus- ja käyttöohje on tarkoitettu Waterguard+:lle itsenäisenä vuototulppana. Lisätietoja Abran käyttöönotosta ja järjestelmän käytöstä yhdessä muiden älykkäiden tuotteiden, ominaisuuksien ja palvelujen kanssa saat osoitteesta www.abralife.no.

*
