Linkbox+

Linkbox+:n täydellinen asennus- ja käyttöohje löytyy täältä (Abra-itsepalveluportaali). Alla on ote asennus- ja käyttöoppaasta seuraavalle tuotteelle

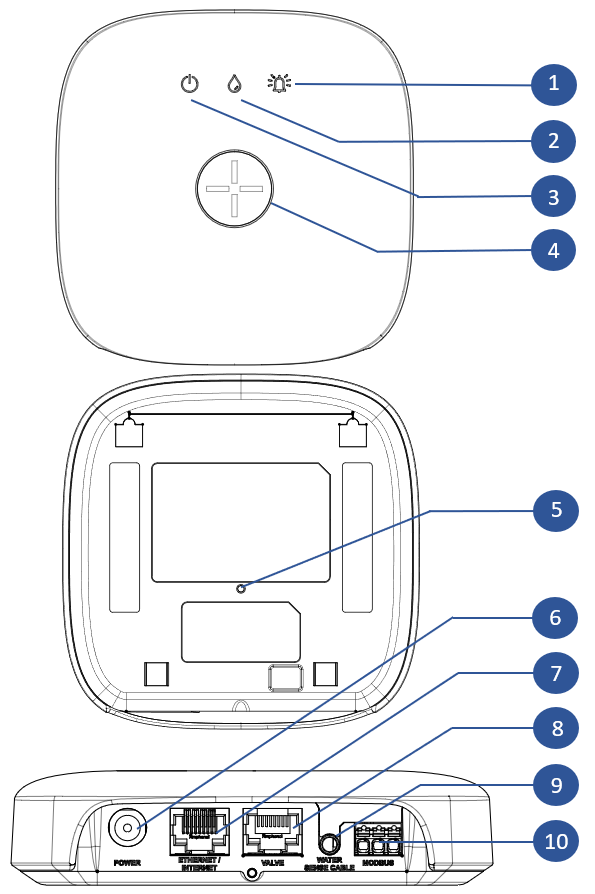

ID	Toiminto	Toiminto Kuvaus
1	Kellosymboli (LED)	Tilan merkkivalo muita hälytystyyppejä kuin vuotohälytystä varten. Katso lisätietoja käyttöoppaasta
2	Vesipisaran symboli (LED)	Tilavalo vuotohälytystä ja anturiliitäntää varten. Katso lisätietoja käyttöoppaasta
3	Virran symboli (LED)	Järjestelmän tilan merkkivalo. Katso lisätietoja käyttöoppaasta
4	Linkbox-painike	Painike, jolla suljetaan/avautetaan veden syöttö, aktivoidaan paritus- ja ohitustila sekä vaiennetaan hälytykset.
5	Nollauspainike	Painike tehdasasetusten palauttamista varten.
6	Virtaliitäntä Linkbox+	24V DC-verkkovirtasovittimen liittämistä varten
7	Ethernet/Internet	RJ45-liitin vaihtoehtoista yhteyttä varten Internetiin langallisen verkon kautta (Ethernet).
8	Venttiilin ohjaus	RJ45-liitin venttiilien kytkemistä varten (virransyöttö ja ohjaussignaalit).
9	Anturiliitäntä	3,5 mm:n liitäntä anturinauhaa tai anturikaapelia varten.
10	Modbus-liitin*	Liitin HVAC-järjestelmiin liittämistä varten Vain saatavilla Linkbox+ 4G*:ssä

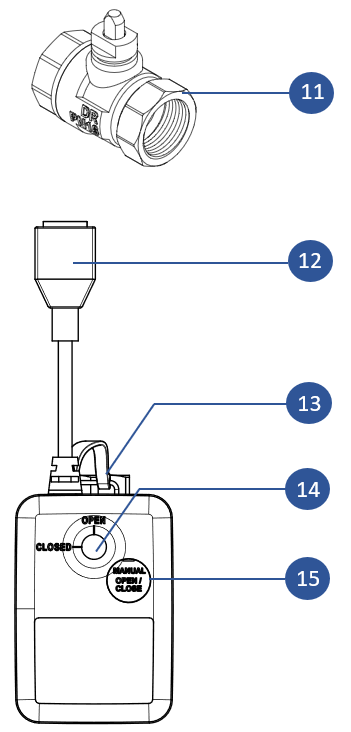

ID	Toiminto/komponentti	Moottoroitu palloventtiili Kuvaus
11	Moottoroitu palloventtiili	1/2" tai 3/4" palloventtiili, jossa on pikaliitin toimilaitetta varten.
12	RJ45-liitin	RJ45-liitin toimilaitteen liittämiseksi Linkbox+:aan (Cat.6-kaapelilla).
13	Lukitustappi	Lukitustappi venttiilin pikakytkentää varten
14	Asennon ilmaisin	Asento-osoitin näyttää venttiilin asennon koko ajan.
15	Käsikäyttöinen ohitus	Venttiilin manuaalinen ohitus (esim. sähkökatkoksen sattuessa). Vaatii Philips PH1 -ruuvimeisselin tai vastaavan.

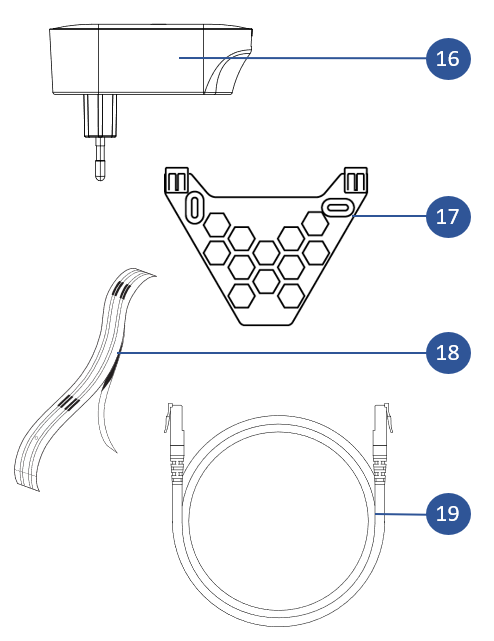

Vakiovarusteet

ID	Osa	Komponentti Kuvaus
16	Linkbox+:n virtalähde	24VDC virtalähde Linkbox+:lle
17	Linkbox+:n kiinnitysteline	Linkbox+:n vakiomallinen seinäkiinnike
18	Anturinauha 3,5 mm:n pistokkeella	3 metriä itsekiinnittyvää anturinauhaa, jossa on 3,5 mm:n pistoke.
19	Cat.6-kaapeli	Cat.6-kaapeli venttiilin liittämiseksi Linkbox+:aan (virransyöttö ja ohjaussignaalit). Vakiopituus on 0,6 metriä, mutta järjestelmä sallii jopa 100 metrin kaapelin.

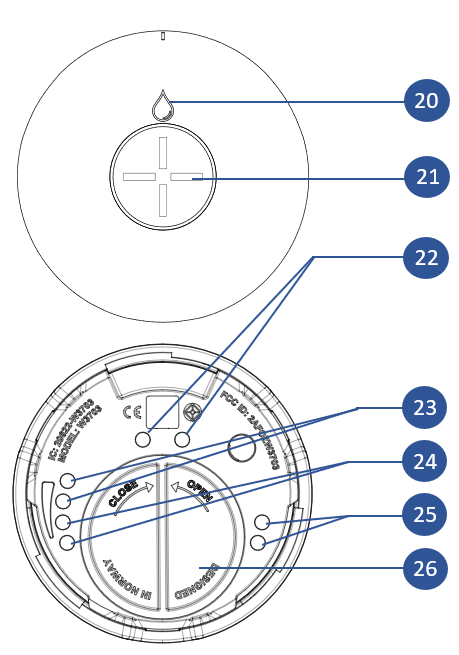

ID	Toiminto	Toiminto Kuvaus
20	Vesipisaran symboli (LED)	Tilan merkkivalo. Ilmaisee vuotohälytyksen, kytkentätilan jne. Katso lisätietoja tästä artikkelista
21	Anturin painike	Painike paritustilan aktivoimiseksi, anturin nollaamiseksi jne.
22	Virtalähde	Kosketuspisteet 5VDC-virtalähdettä varten (kun käytetään kiinnikettä, joka on liitetty omaan 5VDC-virtalähteeseensa).
23	Kannattimen liittimet	Kosketuspisteet kiinnikkeeseen liittämistä varten
24	Vuodon tunnistus 1	Anturipari vuodon havaitsemista varten. Hälytys aktivoituu, kun kosketuspisteet ovat oikosulussa.
25	Vuodon havaitseminen 2	Anturipari vuodon havaitsemista varten. Hälytys aktivoituu, kun kosketuspisteet ovat oikosulussa.
26	Paristokotelo	Paristokotelo CR2477-paristoa varten

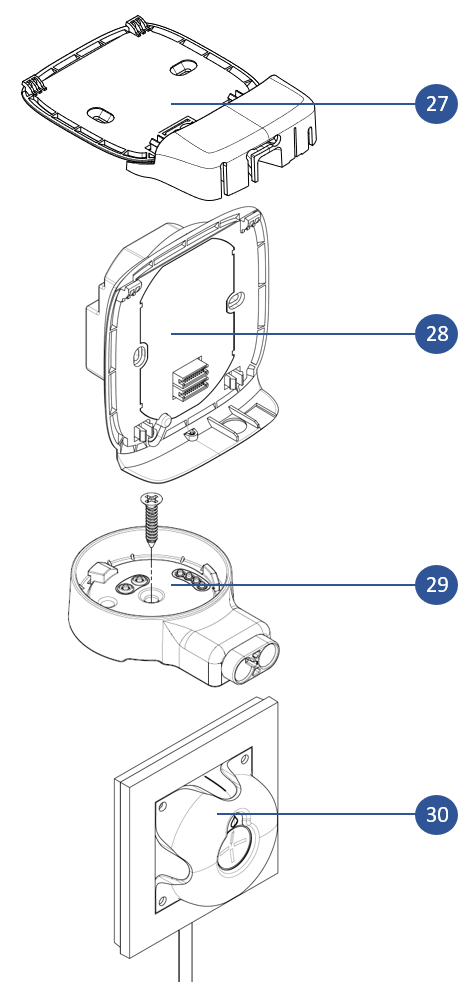

ID	Osa	Komponentti Kuvaus
27	Linkbox+:n turvakannatin	Vaihtoehtoinen kiinnike Linkbox+:lle, jossa on suojakansi. (Suunniteltu käyttöönotto vuonna 2024)
28	Telakointi Linkbox+:lle (230 V, 1,5 seinälaatikkokiinnitys).	Telakointikiinnike Linkbox+ 4G:n asentamiseen 1,5 seinärasiaan (kaapelin reititys piilossa). (Suunniteltu lanseerattavaksi vuonna 2024)
29	Virtalähteen kiinnike Watersensor+:lle	Vakiokiinnityskannatin WaterSensor+:lle, johon on mahdollista liittää ulkoinen virtalähde ja anturinauha.
30	Telakointi WaterSensor+:lle	Telakointikiinnike WaterSensor+:n kiinnittämiseen vakiomalliseen seinärasiaan (kaapelin piilotettua reititystä varten). (Suunniteltu markkinoille tulo vuonna 2024)

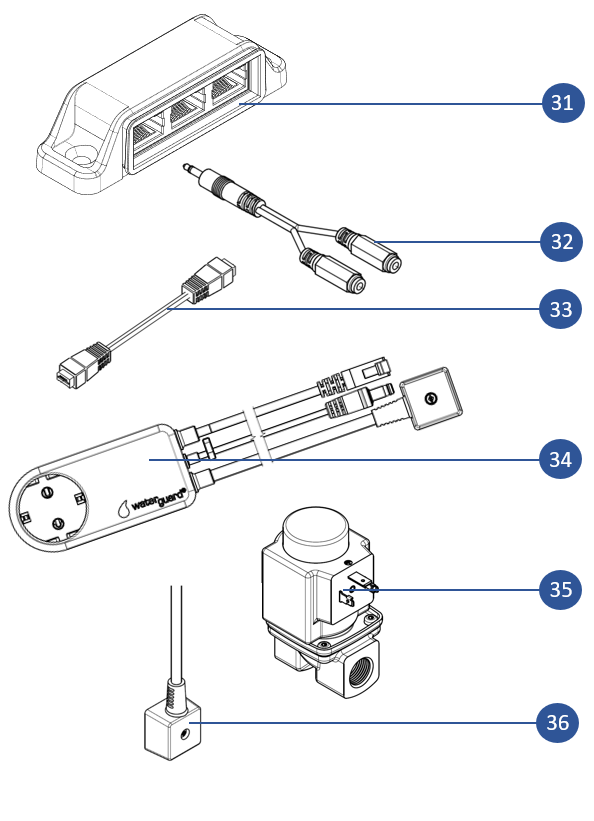

ID	Komponentti	Komponentti Kuvaus
31	Jakaja verkkokaapelille - kahden (2) palloventtiilin asentamiseen	Käytetään 2 palloventtiilin ohjaamiseen samasta Linkbox+ -laitteesta (esim. VV ja KV).
32	Jakaja anturinauhaa varten, jossa on/3,5 mm:n liitin	Jakaja ylimääräisen anturinauhan liittämiseen (2 x 3 metriä)
33	Liitoskappale anturinauhaa varten	Liitospala anturinauhan jatkamista varten (2 x 3 metriä).
34	Virtalähde Linkbox+:lle ja magneettiventtiileille 24V DC / 230V AC	Sovitinta on käytettävä, jos palloventtiilien sijasta käytetään 230 V:n magneettiventtiileitä (1/2" - 2"). (Suunniteltu käyttöönotto joulukuussa 2023)
35	Magneettiventtiilit 1/2"-2" (DN15-DN50)	Danfoss 230V magneettiventtiili (1/2" - 2")
36	Jakokaapeli magneettiventtiileille - 0,65 m Jatkokaapeli magneettiventtiileille - 3 m	Käytetään jopa 3 magneettiventtiilin ohjaamiseen samasta Linkbox+:sta tai etäisyyden lisäämiseen seinäpistokkeesta venttiiliin.
