Asennus- ja käyttöohje Adapteri 1 & 2 (WTG-36A)

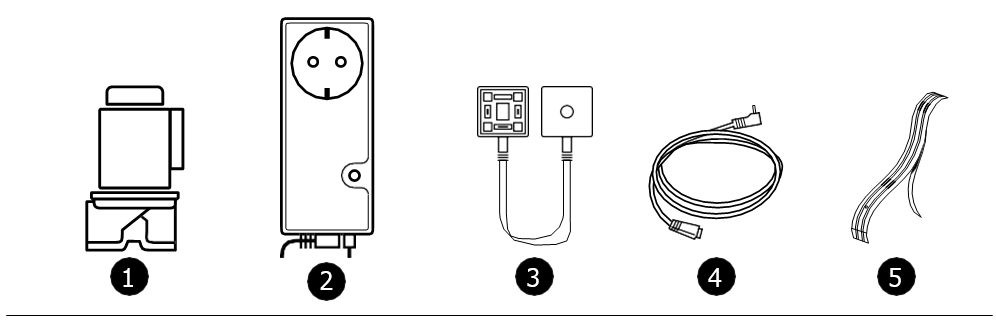

PAKETIN OSAT

1	MAGNEETTIVENTTIILI (1 TAI 2 KPL)	Danfossin magneettiventtiili - saatavana sekä 1/2" että 3/4" mitoissa.
2	VENTTIILIN OHJAUS	Valvoo vuotoja ja aktivoi magneettiventtiilin, kun yksikön anturikaapeli/nauha havaitsee vuodon.
3	JAKOKAAPELI (KUN PAKETTI SISÄLTÄÄ KAKSI VENTTIILIÄ)	Kaapeli, joka luo haaran, jotta 2 venttiiliä voidaan ohjata samanaikaisesti.
4	JACK-LIITIN	Käytetään anturinauhan liittämiseen venttiilinohjaimeen.
5	ANTURINAUHA	3 m anturiteippi liimalla, tämä liimataan alustaan paikoissa, joihin vuotovesi voi kerääntyä.

Tietoja venttiilinohjauksesta

Waterguard® -venttiilinohjain on kompakti ratkaisu, jossa kaikki tarvittava elektroniikka sijaitsee yksikössä, joka on sijoitettava maadoitettuun pistorasiaan.

Yksikössä on pistorasia 230V AC 10A astianpesukonetta jne. varten. Vesivuodon sattuessa venttiilisäädin katkaisee jännitteen tästä pistorasiasta.

HUOM! TÄMÄ PISTORASIA EI OLE LÄMMINVESILÄMMITTIMIEN KYTKEMISEEN (vrt. esim. NEK 400 - Norjan sähkötekninen komitea (NEK)).

Laitteessa on 1,5 metrin kaapeli, jossa on 3-nastainen liitin, joka liitetään magneettiventtiiliin. Jos asennetaan kaksi venttiiliä, käytetään jaettua kaapelia, ja venttiilisäätimen magneettiventtiilin liittimen alkuperäinen kiinnitysruuvi vaihdetaan jaetun kaapelin liittimeen. Mukana toimitettua pitkää ruuvia käytetään venttiiliohjaimen liittimen liittämiseen jaetun kaapelin urosliittimeen.

TÄSSÄ VERSIOSSA ON UUSIA TOIMINTOJA

Edelliseen malliin (WTG-26A-B) verrattuna on nyt kaksi uutta toimintoa:

TURVATOIMINTO.

Laitteessa on sisäänrakennettu turvatoiminto, joka estää anturikaapelin irrottamisen venttiilinohjaimesta vahingossa. Jos näin tapahtuu, toistuva äänimerkki kuuluu noin 0,5 sekunnin ajan, Reset-painikkeen LED-merkkivalo vilkkuu punaisena ja vihreänä ja magneettiventtiili sulkee veden. Kun pistoke vaihdetaan, venttiilisäätimen hälytys nollautuu ja magneettiventtiili avautuu uudelleen.

HUOM! Vain itse liitintä valvotaan, jos anturin johdoissa on katkos, tämä toiminto ei ilmoita siitä!

ITSEVÄRÄHTELEVÄ VENTTIILI

Venttiilinohjain on varustettu itseosoittavalla magneettiventtiilillä. Tämä estää magneettiventtiilin ohjausventtiilin juuttumisen esim. vedessä olevien hiukkasten takia.

Laite toimitetaan ohjelmoituna yhdelle harjoitukselle 24 tunnin aikana. Se on mahdollista ohjelmoida uudelleen seuraaviin 3 toimintoon:

1 kerta 24 tunnin välein - 1 kerta viikossa - venttiiliä ei saa käyttää.

Harjoitus voidaan ohjelmoida uudelleen seuraavasti:

Ennen kuin laite kytketään 230V pistorasiaan, pistoke on kytkettävä venttiilinohjaimeen!

Paina sitten Reset-painiketta ja pidä sitä painettuna ennen kuin laite kytketään pistorasiaan, pidä painiketta edelleen painettuna ja 20 sekunnin kuluttua kuuluu äänimerkki. Tämä äänisignaali kiertää 3 eri vaiheessa, kunnes Reset-painike vapautetaan haluamasi järjestyksen jälkeen.

Jos Reset-painike vapautetaan 1 äänimerkin jälkeen, laite harjoittaa venttiiliä 24 tunnin välein. Jos Reset-painike vapautetaan 2 äänimerkin jälkeen, laite käyttää venttiiliä 7 päivän välein. Jos Reset-painike vapautetaan 3 äänimerkin jälkeen, laite ei tee harjoitusta.

Tarkista harjoitusrenkaan tila seuraavasti:

Liittimen siirtymän on oltava edelleen kytkettynä. Irrota venttiilinohjausyksikkö pistorasiasta ja odota n. 10 sekuntia ja aseta se sitten takaisin pistorasiaan. Yksikkö antaa nyt valitun harjoitustaajuuden mukaisen määrän äänimerkkejä.

Jos haluat muuttaa harjoitustaajuutta, toista edellä kuvattu menettely, kunnes olet valinnut haluamasi tilan.

HUOM! Harjoittelun aikana laitteen 230 V:n pistorasiassa on jännitekatkos. Tämä katkos on n. 20 ms. Erityistapauksissa tämä voi aiheuttaa joidenkin pistorasiaan liitettyjen laitteiden toimintatilan muutoksen. Jos näin tapahtuu, sitä ei pidetä vikana Waterguard-venttiilisäätimessä.

ASENNUSOHJEET

SOLENOIDIVENTTIILI

1. Magneettiventtiili asennetaan mieluiten kylmän veden tuloon pääsulkuhanan jälkeen. On suotavaa, että asennetaan siivilä, koska se parantaa magneettiventtiilin toimintaolosuhteita.

2. Varmista, että käytettävä tiivistysmateriaali ei pääse itse venttiiliin asennettaessa.

3. Magneettiventtiili voidaan asentaa vaaka- ja pystysuoraan; kun venttiili asennetaan vaakasuoraan, sähkökela ei saa koskaan osoittaa alaspäin!

4. Magneettiventtiili on asennettava oikeaan virtaussuuntaan, katso nuoli venttiilin rungossa.

VENTTIILIN OHJAUS JA ANTURINAUHA

1. Venttiilinohjain asennetaan 230 V:n maadoitettuun pistorasiaan lähelle magneettiventtiiliä ja vuotojen varalta valvottavaa aluetta.

2. Kytke venttiilisäätimeen liitinsiirtymä ja kiinnitä se kaapelisiteillä alustaan.

3. Kytke venttiilisäätimen magneettiventtiilin liitin venttiilin sähköliitäntään ja kiristä keskellä oleva ruuvi niin, että liittimen kotelo puristuu venttiilin kelaa vasten.

4. Aseta anturinauha Jack-liittimeen siten, että anturinauhan päässä oleva sininen muovikappale osoittaa poispäin Jack-liittimen päässä olevasta liittimen metallikoskettimesta.

5. Poista anturinauhan alapuolella oleva peitepaperi ja liimaa se pintaan, johon mahdollisesta vesivuodosta tuleva vesi kerääntyy.

KÄYNNISTYS JA TESTAUS

1. Varmista, että äänisignaaleja ei kuulu ja että Reset-painikkeen LED-merkkivalo palaa vihreänä.

2. Avaa hana niin, että vesi Tässä sinun on tarkistettava, että venttiili todella sulkeutuu myöhemmissä testeissä.

3. Testaa anturiliittimen turvatoiminto vetämällä se ulos.

   • Kuuluu nopea (n. 0,5 sekuntia) toistuva äänimerkki.

   • Reset-painikkeessa oleva LED-merkkivalo vaihtuu punaisesta vihreään ja magneettiventtiili sulkeutuu. Varmista, että tämä loppuu, kun pistoke asetetaan takaisin pistorasiaan.

4. Kostuta kostealla liinalla yksi anturin tapin anturipisteistä.

5. Venttiilinohjauksen pitäisi nyt ilmoittaa vuodosta toistuvalla äänimerkillä noin sekunnin välein. Reset-painikkeessa olevan LED-merkkivalon pitäisi palaa punaisena ja magneettiventtiilin pitäisi sulkea vesi.

6. Tarkista, että vesi on lakannut virtaamasta avatusta hanasta.

7. Odota 1 minuutti, kun olet kuivannut huolellisesti anturipisteen, joka kastui.

8. Sammuta hälytys painamalla Reset-painiketta. Äänisignaalin pitäisi nyt loppua ja Reset-painikkeen LED-merkkivalo palaa vihreänä. Venttiilin pitäisi jälleen avautua vedelle.

9. Varmista, että vesi alkaa virrata edelleen avoimesta hanasta.

10. Sulje hana.

HUOM! Kun järjestelmä on testattu, asunnonomistaja/käyttäjä on koulutettava järjestelmään perusteellisesti.

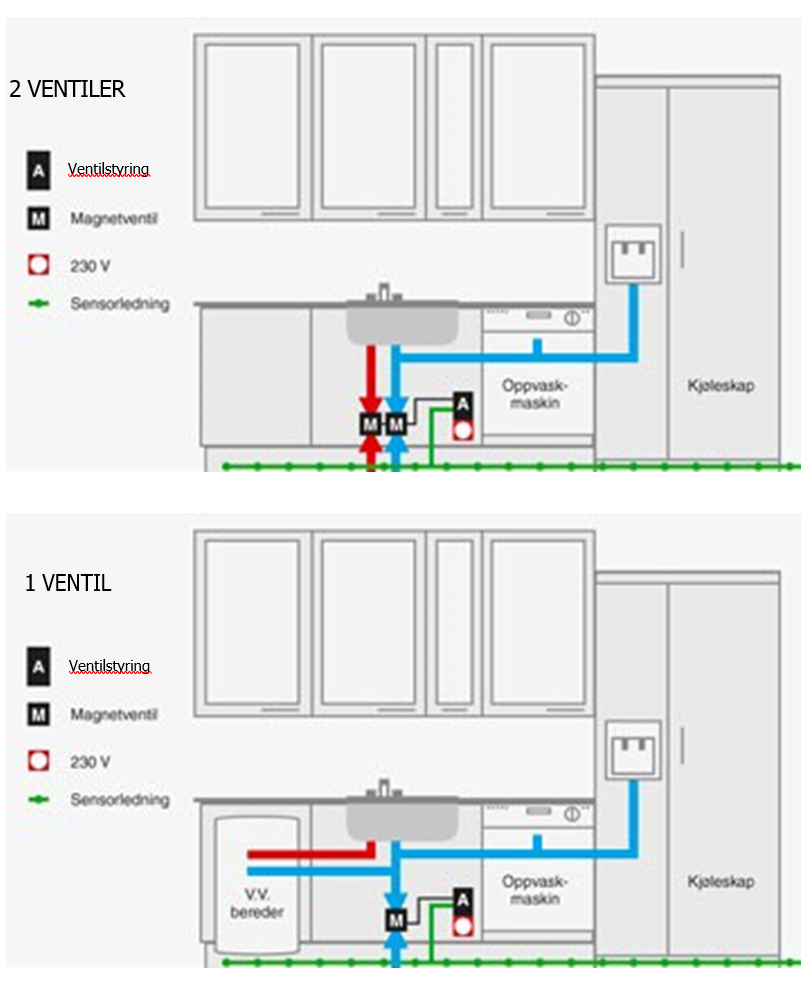

PERIAATTORI

KÄYTTÖOPAS

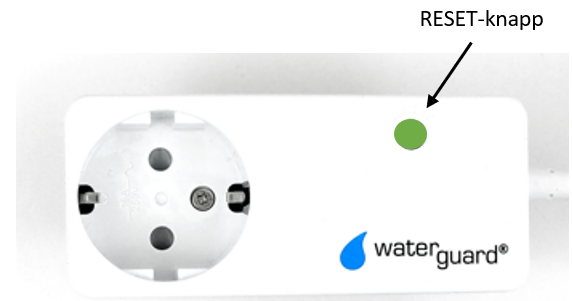

Reset-painikkeessa oleva valo palaa vihreänä normaaleissa käyttöolosuhteissa. HÄLYTYKSEN sattuessa merkkivalo palaa punaisena ja osoittaa yhdessä äänimerkin kanssa, että vuotoanturi on aktivoitunut.

ON ALARM

1. Jos vesi on päässyt anturiin, venttiilinohjaus antaa toistuvia äänimerkkejä n. 1 sekunnin ajan ja Reset-painike palaa punaisena. Magneettiventtiili on nyt sulkenut vedensyötön.

2. Tämä johtuu joko vesivuodosta tai muista olosuhteista, kuten pesusta jne.

3. Paikanna vesivuoto/vesivuoto ja kuivaa se mahdollisuuksien mukaan.

4. Äänimerkki voidaan pysäyttää painamalla Reset-painiketta kerran. Se palaa edelleen punaisena, jos anturi on edelleen märkä.

5. Sulje pääsulku ja ota yhteys putkimieheen, jos kyseessä on todellinen vesivuoto.

6. Kun vaurio tai vesivuoto on korjattu, anturin märkä osa on pyyhittävä huolellisesti kuivalla liinalla.

7. Paina Reset-painiketta, jolloin valo muuttuu punaisesta vihreäksi ja magneettiventtiili avautuu.

TESTAA JÄRJESTELMÄ (vähintään kaksi kertaa vuodessa)

1. Avaa vesihana ja anna veden valua

2. Käytä kosteaa liinaa ja kostuta anturin anturipiste, hälytys laukeaa ja vesi sulkeutuu pois päältä

3. Varmista, että vesi avoimessa hanassa lakkaa juoksemasta.

4. Pyyhi anturi huolellisesti kuivalla liinalla ja paina Reset-painiketta hälytyksen hiljentämiseksi. Äänimerkin pitäisi nyt lakata ja Reset-painikkeen LED-merkkivalo palaa vihreänä. Venttiilin pitäisi jälleen avautua vedelle.

Asennusohjeet ovat ladattavissa PDF-dokumenttina alla olevasta linkistä.
