ASENNUSOHJEET
KÄYTTÖOPAS
SOVITIN 1 & 2 (WTG-26A-B)
| 1 Venttiili 1/2" | NRF 5648253 |
| 2 venttiiliä 1/2" | NRF 5648215 |
| 1 venttiili 3/4" | NRF 5648254 |

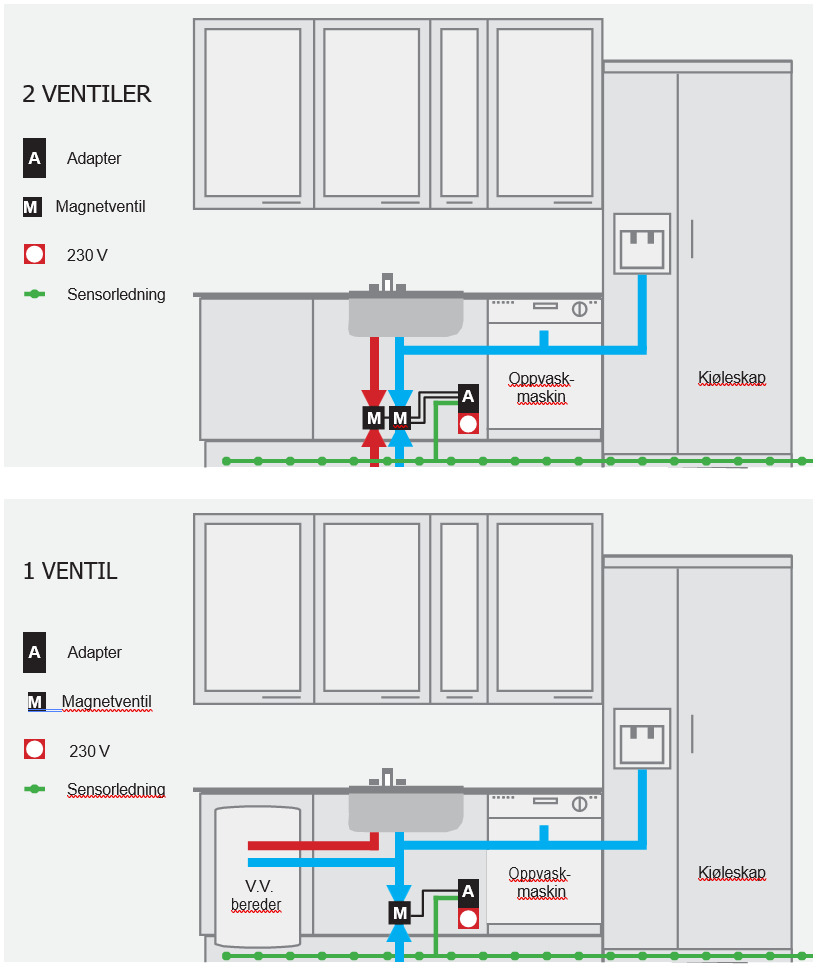

VESISUOJASOVITTIMEN PERIAATEKUVAUS

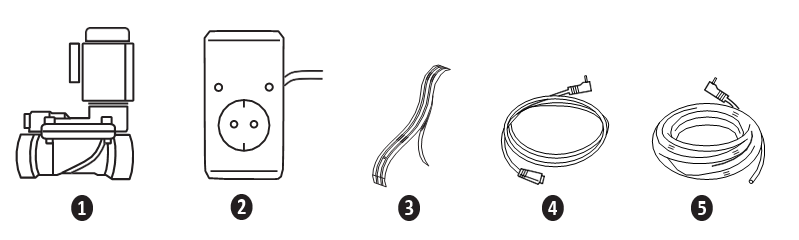

PAKKAUKSESSA OLEVAT OSAT
| 1 | MAGNEETTIVENTTIILI (1 TAI 2 KPL) | Danfossin magneettiventtiili - saatavana sekä 1/2" että 3/4" mitoilla. |
| 2 |
SOVITIN VIRTALÄHTEELLÄ |
Syöttää magneettiventtiiliin (magneettiventtiileihin) virtaa ja tunnistaa anturikaapelista tulevan signaalin. Siinä on oma pistorasia astianpesukoneita jne. varten, joka katkaisee virran automaattisesti vuodon sattuessa. |
| 3 | TUNNISTINNAUHA |
3 metriä anturinauhaa, jota voidaan käyttää anturikaapelin sijasta. Anturinauhan takana on liima, ja se on helpompi asentaa seinäsovittimesta valvottaviin paikkoihin. Käytä mukana toimitettua pistokkeen siirtymää |
| 4 | JACK-JUNTIO | Käytetään anturinauhan liittämiseen sovittimeen |
| 5 | ANTURIKAAPELI | 4 metrin anturikaapeli, joka on asennettu sovittimesta valvottaviin kohteisiin. Tämä on vaihtoehto anturinauhalle. |
Tietoja sovitinmallista
WaterGuard-sovitinmalli on kompakti ratkaisu, jossa kaikki elektroniikka on sijoitettu yhteen sovittimeen, jotta se voidaan asentaa suoraan seinäpistorasiaan. Se myös katkaisee kytketyn sähkölaitteen virransyötön, kun se aktivoituu.
Sovittimessa on tehtaalla asennettu kaapeli 1 tai 2 magneettiventtiilille (ks. kaaviokuva eri vaihtoehdoista). Mukana toimitettu anturikaapeli tai -nauha yksinkertaisesti kytketään sovittimeen ja asetetaan valvottaviin paikkoihin.
ASENNUSOHJEET
MAGNEETTIVENTTIILI
-
Magneettiventtiili asennetaan kylmävesiputkeen pääsulkuhanan jälkeen. Jos asennetaan paloletku, magneettiventtiili on asennettava paloletkun ulostulon jälkeen.
-
Magneettiventtiili voidaan asentaa vaaka- tai pystysuoraan. Kun venttiili asennetaan vaakasuoraan, kela ei saa koskaan roikkua alaspäin.
-
Magneettiventtiili on asennettava oikeaan virtaussuuntaan, joka on merkitty venttiiliin nuolella.
-
Kytke virtajohto magneettiventtiiliin. Muista asettaa mukana toimitettu kumitiiviste liittimen ja venttiilin väliin. Liitin ruuvataan sitten venttiiliin mukana toimitetulla ruuvilla.
HUOM! Suodattimet on asennettava ennen magneettiventtiiliä, jos on olemassa vaara, että lika ja vedessä olevat suuremmat hiukkaset laskeutuvat venttiilin koteloon.
SEINÄSOVITIN ANTURIKAAPELILLA TAI ANTURINAUHALLA
-
Anturinauha tai anturikaapeli kytketään sovittimeen pistokeliitännän kautta ja kiinnitetään valvottaviin kohteisiin: vedenlämmittimen, astianpesukoneen, pesukoneen, veteen liitetyn jääkaapin tai muiden veteen liitettyjen laitteiden alle.
-
Sovitin kytketään pistorasiaan, jossa ensisijainen valvonta halutaan suorittaa, tyypillisesti keittiön kaapeissa astianpesukoneen yhteydessä. Astianpesukoneen virtajohto kytketään sovittimeen, jotta sen virta katkeaa vuodon sattuessa.

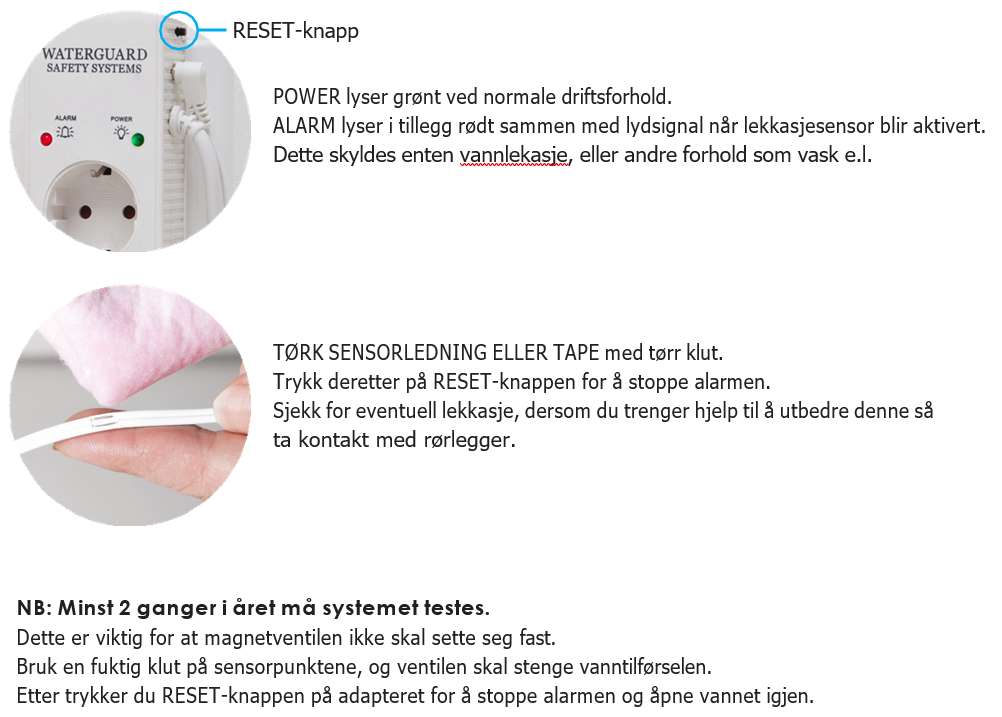

HUOM! Testaa järjestelmä aina asennuksen jälkeen kostuttamalla anturinauha märällä liinalla tai vastaavalla ja tarkistamalla, että venttiili sulkee veden. Paina RESET seinäsovittimessa avataksesi venttiilin uudelleen testauksen jälkeen.
KÄYTTÄJÄN ON TESTATTAVA JÄRJESTELMÄ VÄHINTÄÄN KAKSI KERTAA VUODESSA.
KÄYTTÖOPAS
