Installasjons- og brukermanual OSO SUPERSMART – Waterguard Kundestøtte

WATERGUARD SYSTEM OSO SUPERSMART med integrert ekspansjonskar

Det komplette produktet for alle boliger!

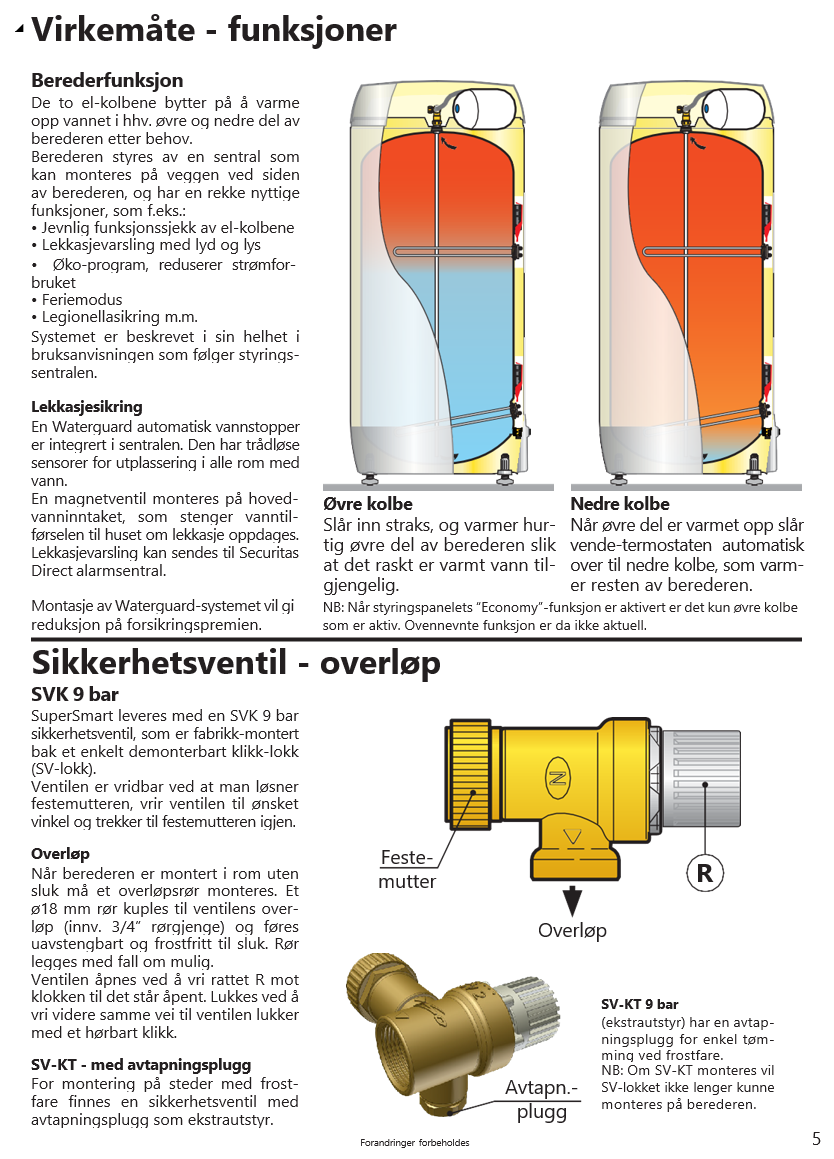

OSO Supersmart varmtvannsbereder med Waterguard-systemet er en nyhet som gir deg både varmtvannsbereder med ekspress-funksjon, lekkasjesikring for hele huset og et elektronisk styrings-system i en og samme pakke!

Waterguard System OSO SuperSmart gir deg den mest energi-effektive varmtvannsberederen på markedet. Den varmer vannet ditt tre ganger raskere enn andre beredere på markedet og reduserer strømforbruket ditt.

I tillegg til den supereffektive varmtvannsberederen, er Waterguard automatiske vannstoppere integrert i sentralen.

De trådløse sensorene gir signal om lekkasje. Magnetventilen på hovedstoppekran stenger da all vanntilførsel, og sentralenheten kan varsle din alarmsentral.

SYSTEMBESKRIVELSE

Waterguard System OSO SuperSmart trådløst system består av: OSO SXS 200, Sentralenhet, Magnetventil, 1 stk. sensorledning og 2 stk trådløse sensorer. Hvis en sender gir signal om lekkasje, vil sentral enhet bli varslet og magnetventilen vil automatisk stenge vanntilførsel.

NRF nr: 5648289

Sentralenheten er ved levering programmert med egen ID-kode. Selve monteringen og idriftssettelse av sensorer mot sentralen vil beskrives nærmere i monteringsbeskrivelsen.

Sentralenheten viser lekkasjealarmer med lysdioden “Leak" og kanal nr. i et tosifret LED display. Lydsignal/alarm

vil også aktiviseres. Batterifeil “Battery” hos trådløse sensorer vises også på tilsvarende måte.

Rekkevidden for de trådløse enhetene er under gunstige forhold 2-300 m i fri sikt og 50 meter innendørs. Dette kan variere avhengig av en rekke faktorer.

Sensorer måler eventuelle lekkasjer hvert 10. sekund med innebygde følere eller med sensortipp tilkoblet sensoren. Batteriets levetid i sensoren er beregnet til inntil 5 år ved normal drift. (2 stk. AA batterier). Ved bytte av batteri trenger ikke sensoren å programmeres på nytt.

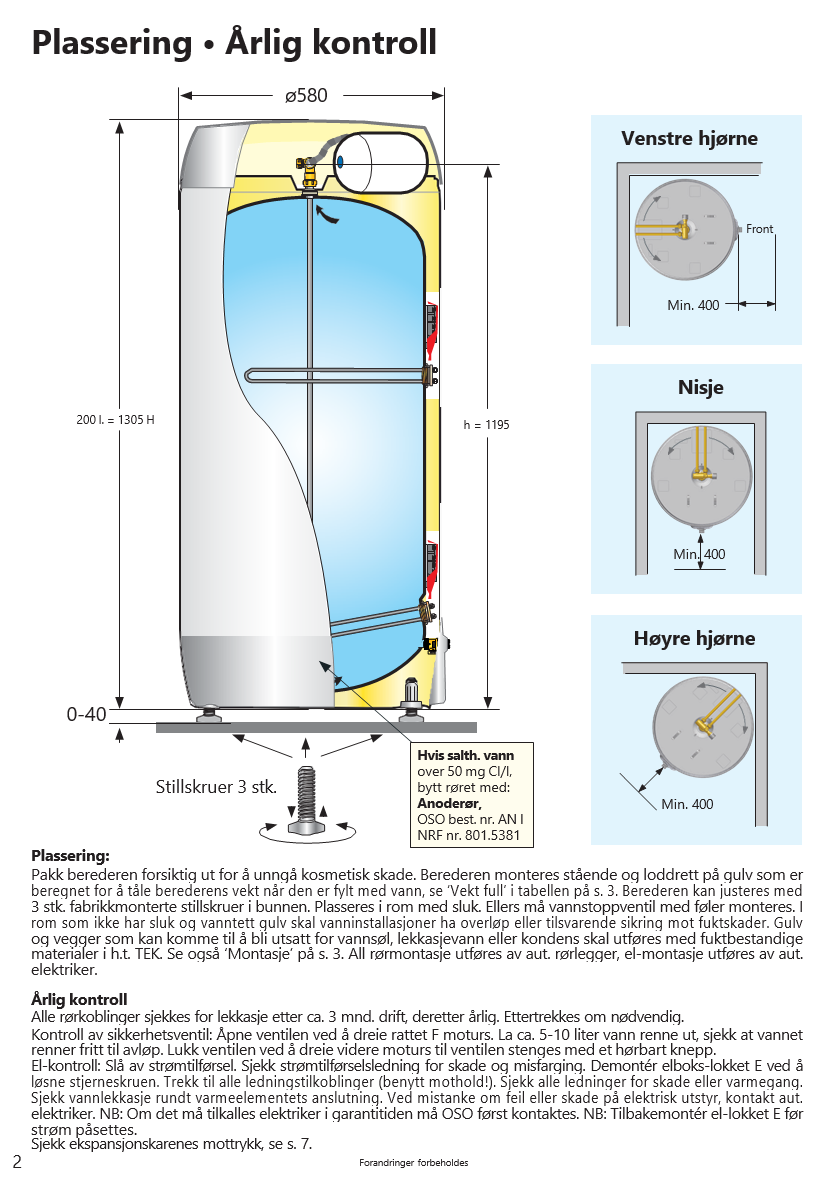

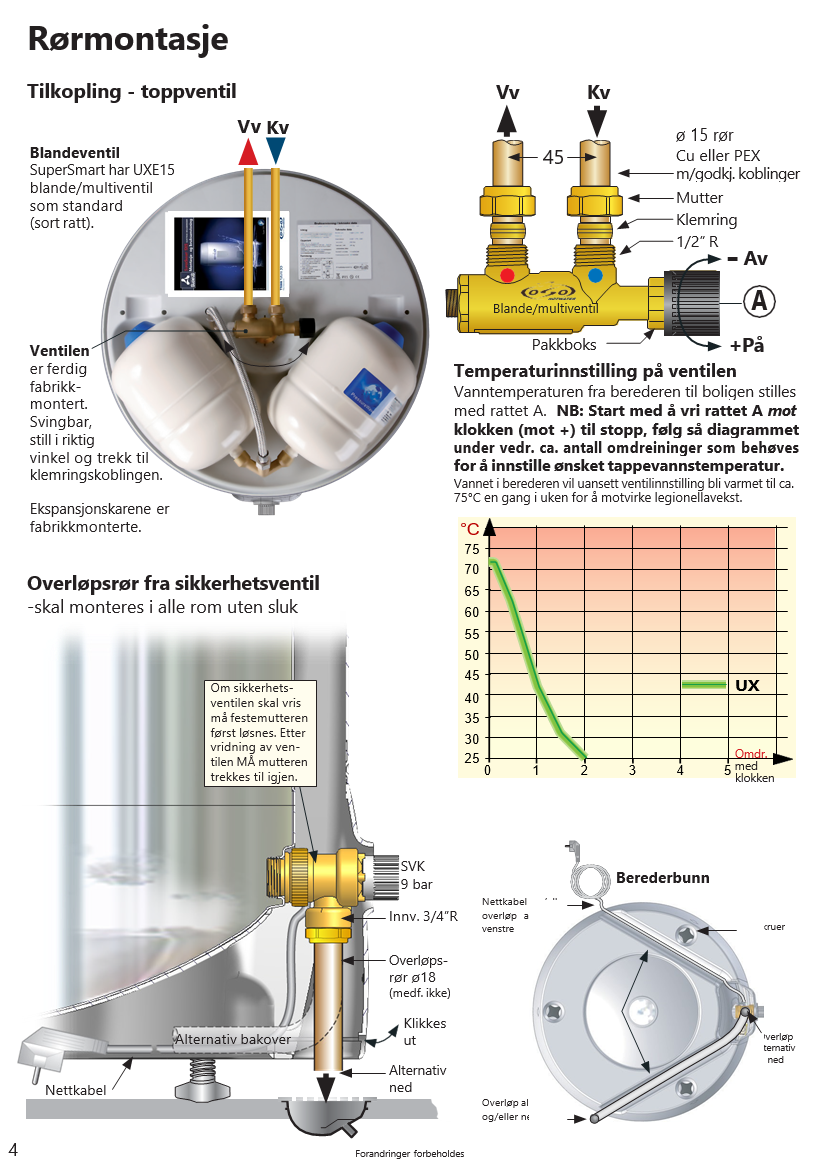

OSO SXS 200 monteres iﬂg. montasje og bruksanvisning vedlagt egen brosjyre på berederen.

Tilleggsprodukter: Trådløs dørbryter Trådløs magnetventil

Waterguard registrerer raskt en vannlekkasje og magnetventilen stenges automatisk. Installasjonen inngår som premiereduserende tiltak hos forsikringsselskapene.

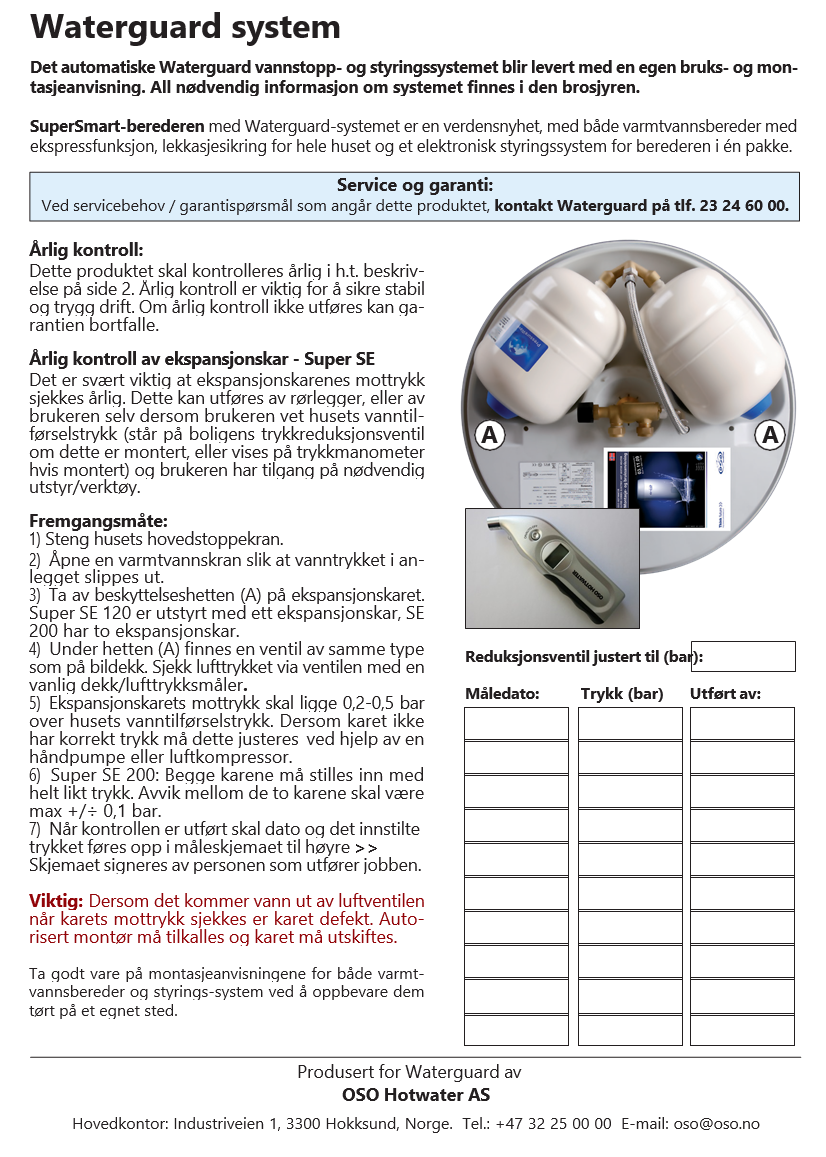

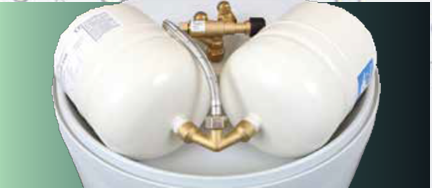

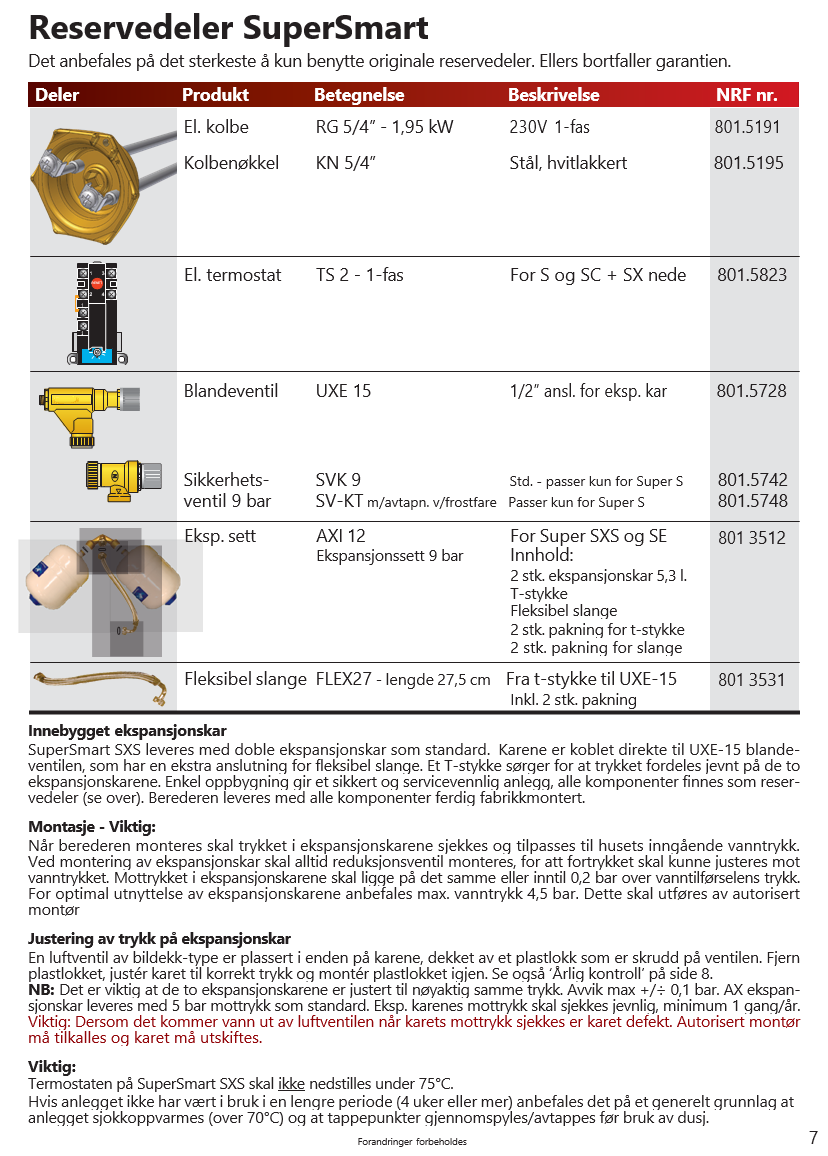

Nyhet! Nå med integrert ekspansjonskar. VIKTIG! Ved installasjon av ekspansjonskar, se egen brukerveiledning fra OSO

SELVMOSJONERENDE VENTIL: Ventilstyringen er utstyrt med mosjonering av magnetventil. Dette forhindrer pilotventilen i magnetventilen i å sette seg fast som følge av f.eks. partikler i vannet. Sentralenheten er programmert til å gi én mosjonering pr. 24 timer.

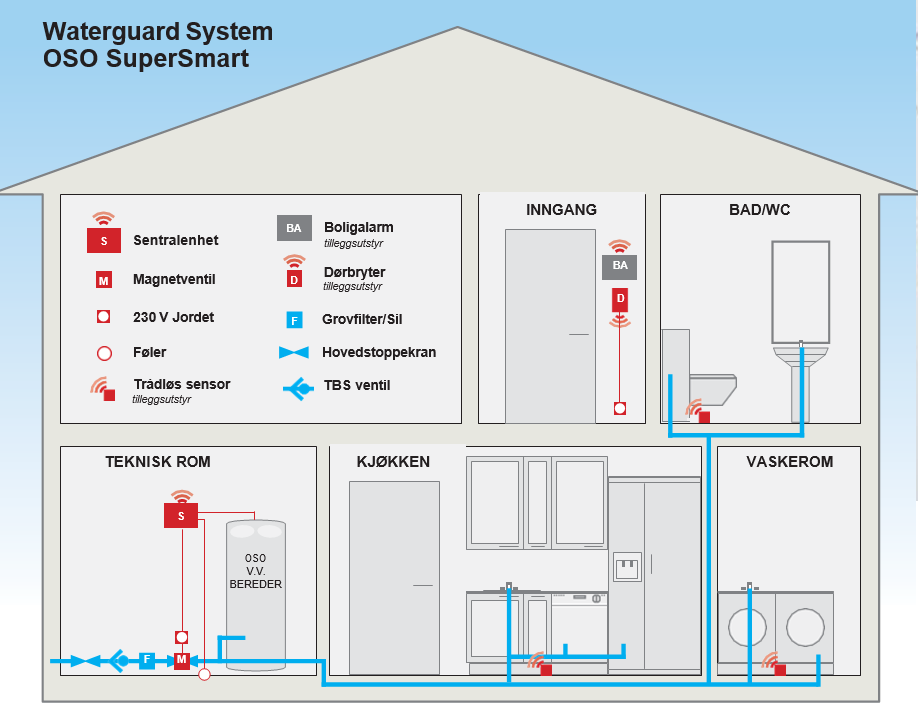

PRINSIPPSKISSE

Montering/utplassering trådløse sendere: Se prinsippskisse.

Sender-brakett festes på vegg og sender plasseres i brakett påmontert medfølgende sensortipp.

Sender kan også plasseres på gulv uten brakett.

MONTERINGSANVISNING

MAGNETVENTIL

Magnetventil monteres på kaldtvannsledningen etter hovedstoppekran.
Er det montert brannslange, MÅ magnetventil monteres etter uttak for brannslange.
Magnetventil kan monteres horisontalt eller vertikalt. Når ventilen monteres horisontalt skal spolen aldri henges nedover.
Magnetventilen må monteres i riktig strømretning merket med pil på ventilen.
Magnetventilen må monteres av godkjent VVS installatør.
Filter/Sil må monteres før magnetventil der det er fare for smuss og større partikler i vannet som kan legge seg i ventilhus.

SENTRALENHET

Sentralenhet festes på vegg ved OSO berederen med skruer vedlagt.
Fabrikkmontert kabel for magnetventil tilkobles ventilen. Pakning og skrue vedlagt.
Sensorledning legges fra sentral og frem til området som skal overvåkes.
Se avsnitt sensor/sensor ledning.
Sensorledning tilkobles sentralenhet under boksen (lekkasje).
Støpsel tilkobles 230 volt jordet stikkontakt.

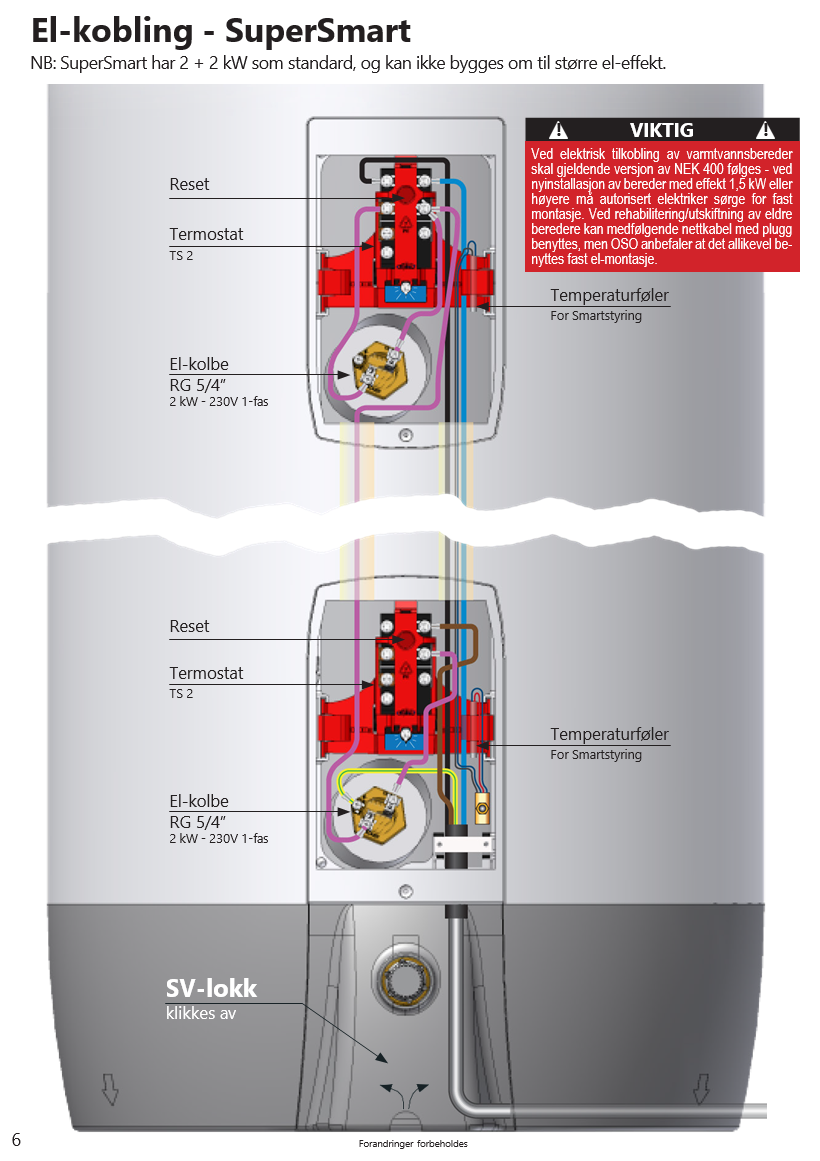

Hvit 4. leder fra bereder kobles i sentralen.
OBS! Systemet skal testes min. 1-2 ganger i året, og alltid etter montering. Fukt sensor og kontroller at vannet stenges.
Før systemet tilbakestilles etter eventuell lekkasje, må hovedstoppekran stenges og deretter åpnes igjen etter tilbakestilling.

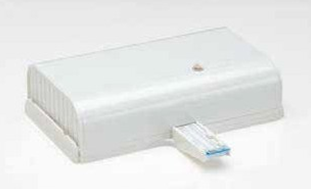

TRÅDLØS SENSOR

Trådløs sensor måler eventuelle lekkasjer hvert 10. sekund med innebygde følere eller sensortipp tilkoblet senderen.
Senderbrakett festes på vegg. Sender plasseres i brakett, påmontert medfølgende sensortipp.
Montaje på gulv: Brakett fjernes og sender legges direkte på underlaget/gulvet som ønskes overvåket.
Trådløs sender bør plasseres på gunstig punkt vedrørende overvåking og slik at den er tilgjengelig når batteri skal skiftes.
Batteriets levetid i senderen er begrenset til inntil 5 år ved normal drift. (2 stk. AA batterier).
Sensortest: Test sensor ved å fukte sensorpunkt. Ved alarm, påse at vannet stenges. Trykk RESET etter alarm for å tilbakestille systemet.
Rød lysdiode på sensor lyser ved aktivering.
Sensortape: Fjern sensortipp på trådløs sensor og monter sensortape på samme plass. Klippes i riktig lengde.

SENSORTAPE

Flat sensortape med dobbelsidig tape, 3 meter. Kan kappes til ønsket lengde.
Utlegging av sensortape bør nøye vurderes slik at plassering er gunstig for overvåking av vannlekkasjer, og at normal bruk av vanninstallasjonene ikke påvirker systemet.

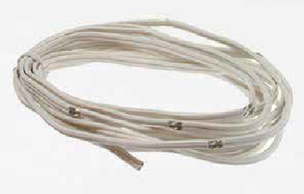

SENSORLEDNING

Sensorledning levert med produktene i 4 meters kveil er avisolert fra 2 til 4 m. Det er da avisolert for hver 15. cm.
Utlegging av sensorledning bør nøye vurderes slik at plassering er gunstig for overvåking av vannlekkasjer, og at normal bruk av vanninstallasjonene ikke påvirker systemet.
Sensorledningen legges ut med avisolerte punkter vendt ned mot underlag. Den legges alltid ut på laveste punkter og festes godt.
Sensortest: Test sensor ved å fukte sensorpunkt. Ved alarm, påse at vannet stenges. Trykk RESET etter alarm for å tilbakestille systemet.

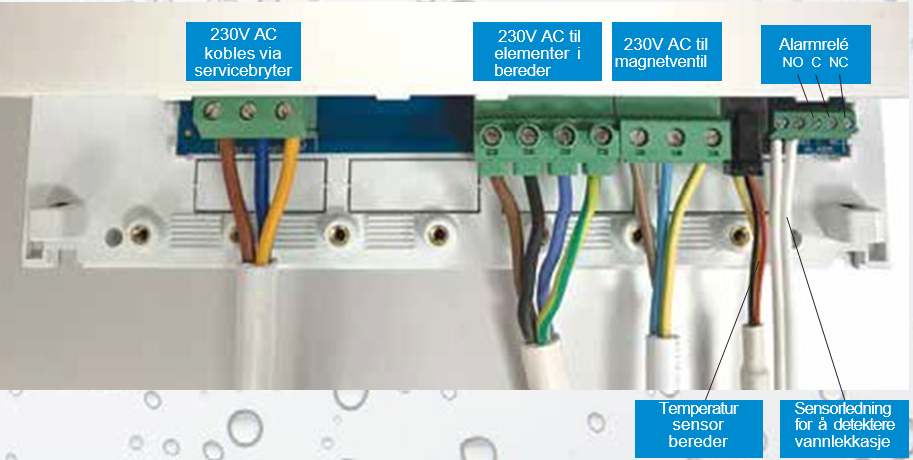

TILKOBLINGER

PROGRAMMERING

Ved første gangs spenningstilkobling vil displayet vise 75°C. Dette er da den gjeldende set-temperatur på vannet både ved øvre og nedre kolbe. Set-temperaturen kan endres opp eller ned med piltaster ved siden av displayet.

Funksjonsknapper

Funksjonknappene lyser med hvitt lys når de er aktivert

	Trykker du på denne knappen lyser den, og displayet viser PO. Du er nå i programmerings-modus og du kan melde opp de trådløse sensorene. (Se prog. sens). Ved andre oppmeldinger kan du bla med piltastene og velge hvilken programmeringsmodus du skal bruke. P0 - Oppmelding vannsensor P1 - Oppmelding trådløs dørbryter (tilvalgt utstyr) P2 - Oppmelding trådløs adapter for ekstra magnetventil (tilvalgt utstyr) Programmering av trådløse sensorer (må utføres): Trykk på Prog knappen på sentralenheten, da skal "PO" vises. Trykk på Prog knappen igjen for å komme til sensor id. nr. listen. (10-29) Bruk piltastene for å velge sensor id. nr fra 10-29 og bla med piltastene til ønsket sensor id. nr. Når du har valgt sensor id. nr trykker du på Prog igjen og sentralen venter da i 10 sek. hvor du holder knappen på den trådløse sensoren inne i 2-3 sek. (Se under trådløs sensor). Når sentralen og sensor har utvekslet info for ID-setting korrekt, vender sentralen tilbake til normal driftsmodus. (Det er fornuftig å merke sensor med programmert nr. bak med vannfast tusj).
	Hvis en ønsker kun å varme opp øvre del av berederen, trykkes denne knappen inn. Lys aktiveres under knappen. (Spareposisjon, ca. 100 liter i VV volum). Hvis Economy ikke er aktivert er berederen i normalmodus (Øvre del varmes først, deretter nedre del - 200 liter i VV volum)
	Berederen kan settes i feriemodus ved å trykke på Vacation-knappen. Berederen vil da kun varmes opp til 5 grader celcius for å spare energi og holde berederen frostsikker
	Ved å trykke på RESET-knappen avstilles alarm eller feilmelding, eller til raskt å komme ut av PROG-modus. Ved trykk på denne knappen lyser den i 1-2 sekunder.
Legionella	Når set-temperaturen på berederen settes til under 65 grader Celcius av forbrukeren skal denne funksjonen automatisk aktiveres. Berederen vil da bli varmet opp til 75 grader Celcius en gang i uken, og dermed eliminere muligheter for vekst av legionellabakterier.

Failure

Varsel om feilmeldinger i systemet/røde lysdioder

°C T.Stat	Ved feil i temp.reguleringen i berederen vil T.Stat lampen lyse og lydgiver varsle. Dette vil også skje om nettspenning påsettes systemet, uten at v.v.bereder er fylt opp med vann. Det er også innebygd sikkerhetstermostat i tanken om ikke sentralens effektrelé kobler ut.
Element	Innebygde rutiner i OSO SuperSmart sjekker jevnlig at varmekolbene fungerer. Dersom sentralen forsøker å varme opp vannet uten at det blir noen tem- peraturstigning, er det sannsynlig at det er feil i en varmekolbe. Det kobles da automatisk over til den kolben som er i orden og samtidig varsles det med lys og lyd. Trykk på Reset knappen for avstilling av lys og lydmelding.
Battery	Lav batterispenning i trådløse vannsensorer vil varsles til sentralen og lampen Battery vil lyse samtidig som lydgiver aktiveres. Batterier må da byttes.
Leak	Dersom sensorledning er tilkoblet sentralen og varsler lekkasje, vil lampen Leak lyse, lydgiver aktiveres og displayet vise 0. Hvis en eller ﬂere trådløse lekkasjesensorer aktiveres vil Leak lampen lyse, lydgiver aktiveres og displayet vise sensorens id.nr.(10-29). Ved lekkasjemelding kobler også effekt-relé ut slik at tanken ikke varmes opp (i tilfelle tanken ikke får tilførsel av vann). Alle alarmer aktiverer også alarmrele som kan kobles opp mot alarmsentral.

VED BRUK

For at WATERGUARD skal fungere best mulig og sikre mot vannlekkasjer, bør denne veiledningen følges.

Lyser den røde lampen leak, har det forekommet vannlekkasje eller det har forekommet aktivisering av sensorer (f.eks.ved vask eller søl). Tørk sensor med tørr klut og sjekk om det er noe galt med vannrørene. Deretter tilbakestilles systemet med RESET på sentralenheten.
Minst 2 ganger i året må alle sensorpunkter testes. Bruk litt vann på en klut, og WATERGUARD stenger vanntillførselen.
Ved test må også sentralenheten tilbakestilles/RESET.
