| PRODUKT | Waterguard+ Valve Actuator for 1/2" (DN15) and 3/4" (DN20) Ball Valves | |
| MPN | EAN | NOBB |
| 72.380.337305 | 7072380373053 | 5648876 |
Produktbeskrivelse
24V DC elektrisk motor og styringsenhet for 2-veis kuleventiler (1/2" (DN15) Ball Valve Waterguard+ og 3/4" (DN20) Ball Valve Waterguard+). Aktuatoren styres direkte fra Linkbox+ via nettverkskabel med RJ45 tilkobling.
Aktuatoren har har posisjonsindikator, samt mulighet for manuell overstyring ved strømbrudd. Aktuatoren kan monteres i både mot- og medstrøms vannretningen, og har en hurtigkobling for enkel montasje.
Se artikkelen installasjon av ventil i Waterguard+ installasjons- og brukermanual for montering og bruk.

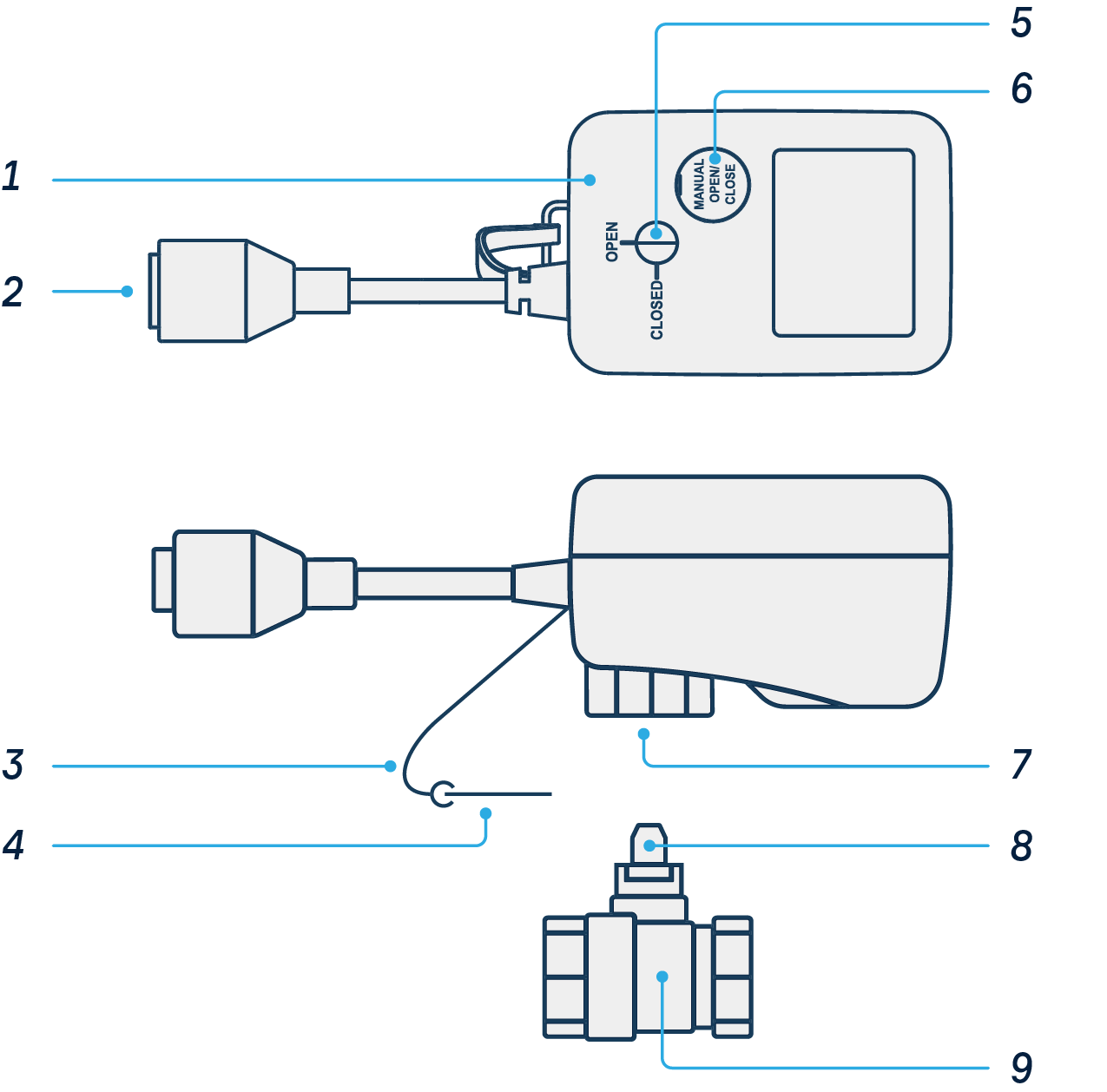

Funksjonelle elementer
-
Deksel
-
RJ45 kontakt for nettverkskabel fra Linkbox+
-
Feste for hurtigkobling
-
Hurtigkobling for innfestning av aktautor til ventil
-
Posisjonsindikator
- Manuell overstyring (vipp opp lokket for å komme til justeringsskrue)
-
Grensesnitt for tilkobling til kuleventil
-
Ventilstem som styres av aktuatoren og som vrir kulen inni ventilen mellom ÅPEN og LUKKET posisjon (for referanse)
-
Ventilkropp (for referanse)
Tekniske spesifikasjoner
| Type | 2-posisjons aktuator (åpent/lukket) |
| Strømforbruk | 24V DC/0,1A/3W |
| Dreiemoment (nominelt) | 2.5 Nm |
| Ventilkompatibilitet | 1/2" (DN15) Ball Valve Waterguard+ og 3/4" (DN20) Ball Valve Waterguard+ |
| Rotasjonsretning |
CW (med klokken) |
| Effekt ved null last |
maks 1.5 W |
| Strømforbruk ved null last |
maks 0.08 A |
| Åpne/Lukketid |
6-15 sekunder |
| IP grad |
IP54 |
| Omgivelsestemperatur |
0°C til 70°C. Relativ luftfuktighet: 0% - 80% |
| Driftstemperatur |
0°C til 55°C. Relativ luftfuktighet: 10% - 80% |
| Brannsikringsgrad |
UL94 H-B |
| Farge |
Hvit |
| Tilkobling |
RJ45 nettverkskabel |
| Samsvarer med |
|
| Tilkobling ventil | Proprietær hurtigkobling til ventil (retningsuavhengig) |

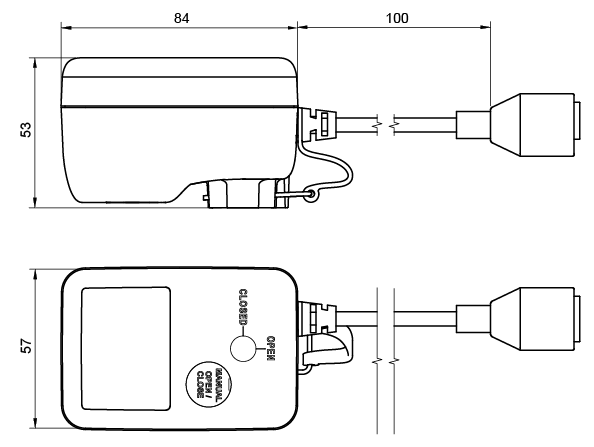

Produktmål
