Wprowadzenie do Linkbox+
Jest to szczegółowy opis rozwiązania pokazujący różne sposoby instalacji Linkbox+(B) w połączeniu z szafami rozdzielczymi i w sufitach podwieszanych. Artykuł nie opisuje instalacji zaworów i innych akcesoriów. Zamiast tego należy zapoznać się z przeglądem konkretnych rozwiązań instalacyjnych.
Opis rozwiązania
Linkbox+ jest instalowany 1) na zewnątrz metalowych szaf dystrybucyjnych, 2) wewnątrz plastikowych szaf dystrybucyjnych lub 3) nad sufitem w budynkach komercyjnych.
Instalacja

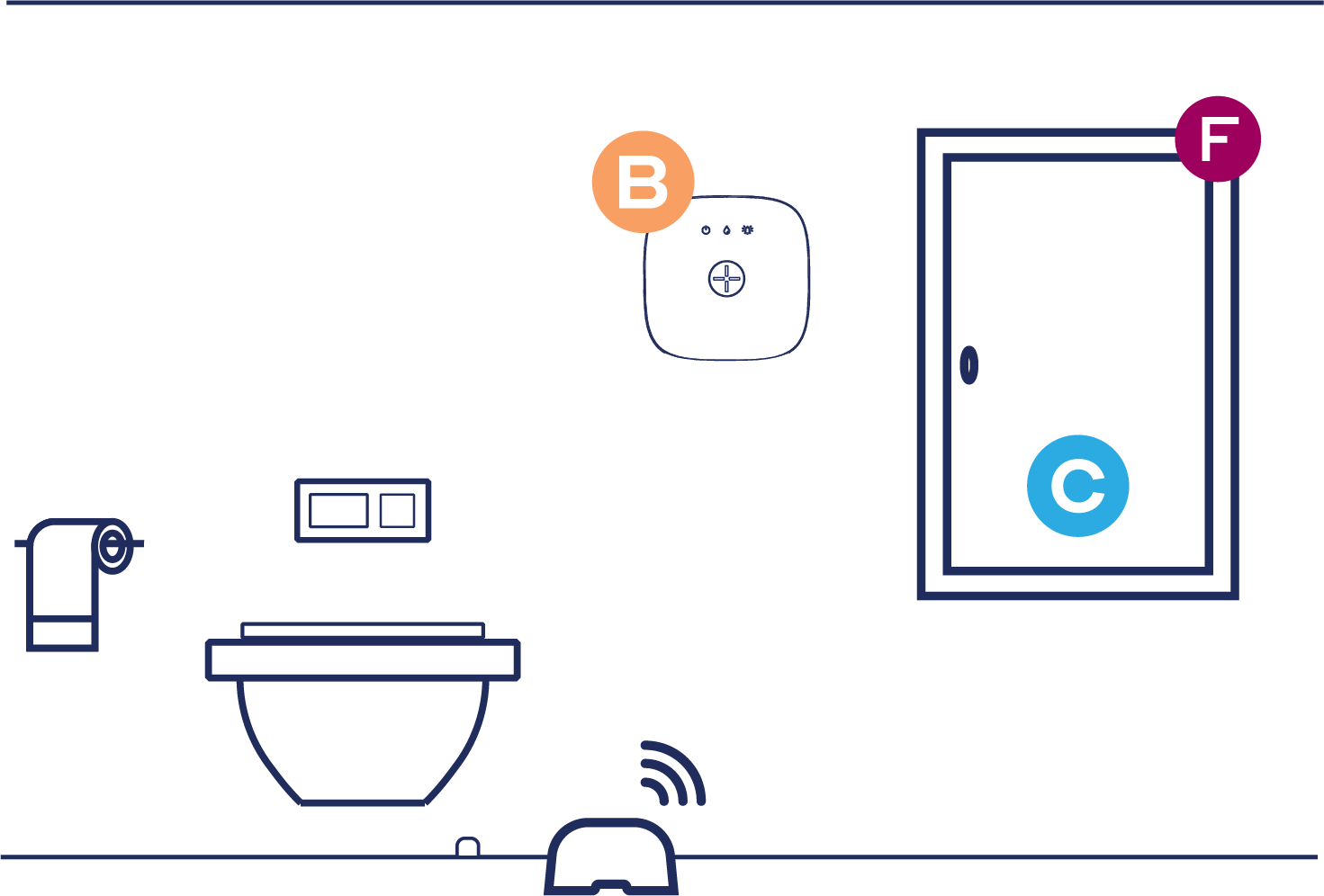

Schemat połączeń - Instalacja poza szafą dystrybucyjną
Zasilanie i kabel sieciowy do sterowania zaworami(C) są poprowadzone podtynkowo z szafy dystrybucyjnej(F) do podwójnej puszki ściennej Elko (za B). Linkbox+(B) jest montowany na wsporniku Linkbox+ Safety Bracket (za B) w połączeniu z pokrywą Namron (za B) dla podwójnej skrzynki ściennej. Uchwyt Linkbox+ Safety Bracket jest przystosowany do montażu bezpośrednio na puszce ściennej i wykorzystuje śruby dostarczone z puszką ścienną. Kable są wyciągane przez wywiercone otwory w pokrywie Namron i podłączane do Linkbox+.
Zalecamy stosowanie podwójnej puszki ściennej Elko w połączeniu z pokrywą Namron do podwójnej puszki ściennej i uchwytem Linkbox+ Safety Bracket.
| Ikona | Typ produktu | Ilość | Komentarz | Opis produktu |
|
|
Linkbox+ (jednostka centralna) i dołączony zasilacz 24 V |
1 szt. |
Linkbox+ 4G lub Linkbox+ WiFi |
Jednostka centralna Linkbox+ (B) jest instalowana przy użyciu produktów z poniższej listy; najpierw zainstaluj podwójną skrzynkę ścienną, następnie pokrywę, wspornik Safeby, a następnie Linkbox+. Przetestuj dopasowanie, a następnie wywierć otwory w pokrywie, aby poprowadzić kable z puszki ściennej do Linkbox+. |
|
Uchwyt zabezpieczający Linkbox |
1 szt. |
- |
Otwory montażowe są dostosowane do puszki ściennej z odległością między otworami wynoszącą 60 mm. |
|
|
Pokrywa Namron do podwójnej puszki naściennej |
1 szt. |
- |
- |
|
|
Podwójna puszka ścienna Elko |
1 szt. |
- |
Skrzynka naścienna montowana w ścianie, kable od zaworów i zasilania ukryte w ścianie. |
|
|
|
Zawory zabezpieczające przed wodą |
W zależności od instalacji |
Patrz szczegółowe instrukcje dotyczące zaworów |
Zawory zamontowane w szafkach rozgałęźnych, kulowe lub elektromagnetyczne |
|
|
Szafka rozdzielacza |
1 szt. |
- |
Szafki rozdzielacza wykonane z tworzywa sztucznego lub metalu. |
Lista produktów - Instalacja poza szafką rozdzielacza
| Lista produktów | Liczba jednostek | Nr art. | NOBB |
| Linkbox+ (jednostka centralna) i dołączony zasilacz 24 V |
1 szt. |
Linkbox+ 4G Lub Linkbox+ WiFi |
Linkbox+ 4G lub Linkbox+ WiFi Linkbox+ WiFi |
| Uchwyt zabezpieczający Linkbox+ |
1 szt. |
72.380.337313 |
5648924 |
|
Pokrywa Namron do skrzynki dwuściennej (Nr kat. 1214926) |
1 szt. |
7070990330800 (Namron) |
NIE DOTYCZY |
|
Dwuścienne pudełko Elko |
1 szt. |
EKO07420 (Elko) |
NIE DOTYCZY |

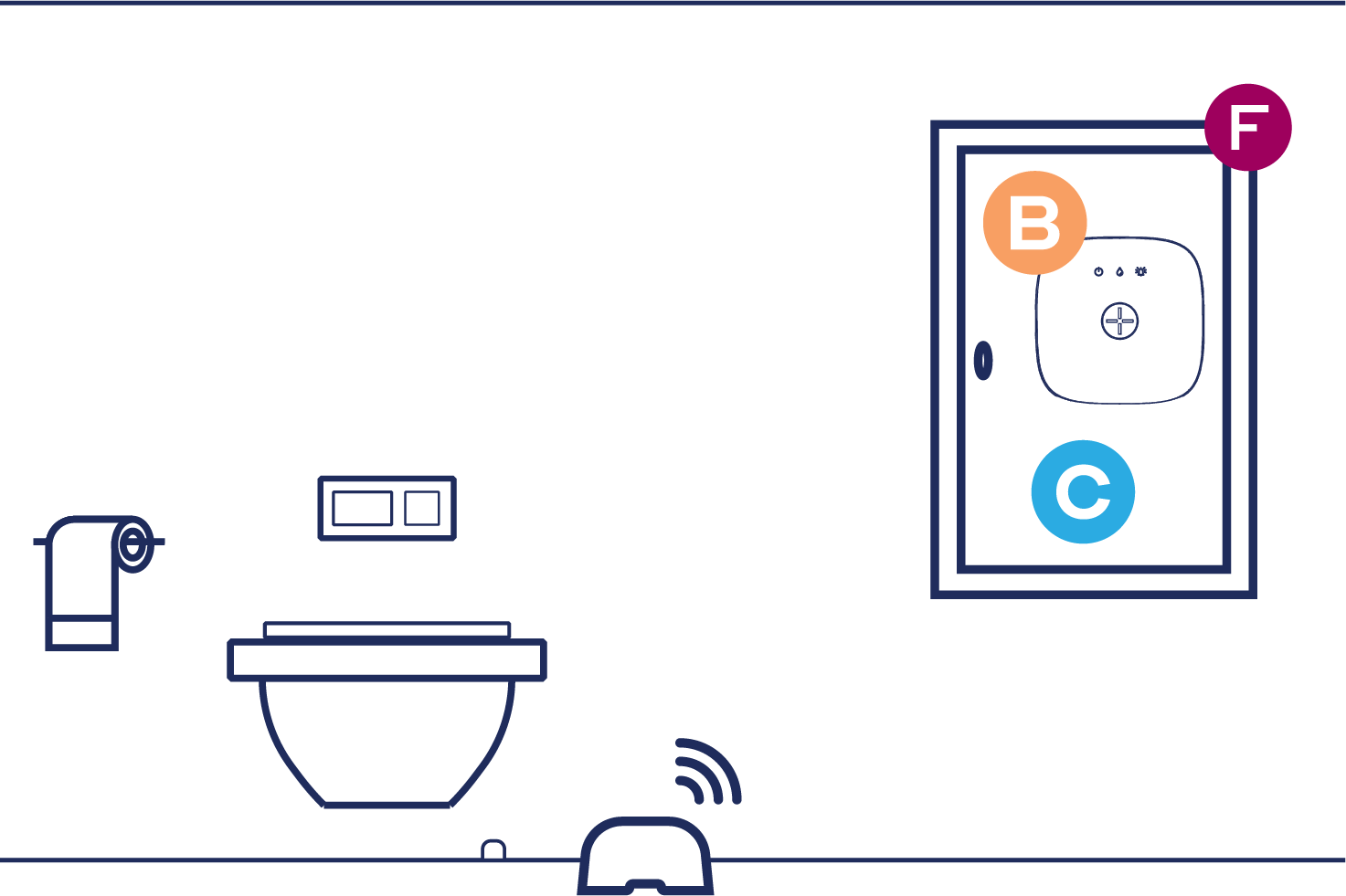

Schemat połączeń - Instalacja wewnątrz plastikowej szafy dystrybucyjnej
Zasilanie i kabel sieciowy do sterowania zaworami(C) są dostępne wewnątrz plastikowej szafy dystrybucyjnej lub tam, gdzie panel przedni/drzwi są wykonane z tworzywa sztucznego. Linkbox+(B) jest montowany na dostarczonym wsporniku wewnątrz szafy dystrybucyjnej.
Uwaga!
- Wewnątrz szafy dystrybucyjnej musi być dostępne oddzielne gniazdo ścienne 230 V AC.
- Szafa dystrybucyjna musi być wykonana z tworzywa sztucznego lub mieć plastikowy panel przedni/drzwi, aby zminimalizować wpływ na zasięg bezprzewodowy między Linkbox+, WaterSensor+ i innymi zainstalowanymi urządzeniami inteligentnymi.
| Ikona | Numer produktu | Liczba | Komentarz | Opis produktu |
|
|
Linkbox+ (jednostka centralna) i dołączony zasilacz 24 V |
1 szt. |
Linkbox+ 4G lub Linkbox+ WiFi |
Jednostkę centralną (B) montuje się w odpowiednim miejscu we wnętrzu kuchni za pomocą dołączonego uchwytu ściennego i podłącza do zasilania za pomocą dołączonego zasilacza 24 V.
|
|
|
Zawory zabezpieczające przed wodą |
W zależności od instalacji |
Patrz szczegółowe instrukcje dotyczące zaworów |
Zawory zamontowane w szafce rozdzielczej, kulowe lub elektromagnetyczne |
|
|
Szafka rozdzielacza |
1 szt. |
- |
Szafki rozdzielacza wykonane z tworzywa sztucznego lub metalu. |
Lista produktów - Instalacja wewnątrz plastikowej szafki rozdzielacza
Instalacja nie wymaga żadnych dodatkowych produktów firmy Abra lub Waterguard poza instalacją wtyczki ściennej dla zasilacza 24 V.
| Lista produktów | Liczba produktów | Nr art. | NOBB |
| Linkbox+ (jednostka centralna), w tym dostarczony zasilacz 24 V i standardowy wspornik |
1 szt. |
Linkbox+ 4G lub Linkbox+ WiFi |
Linkbox+ 4G lub Linkbox+ WiFi Linkbox+ WiFi |

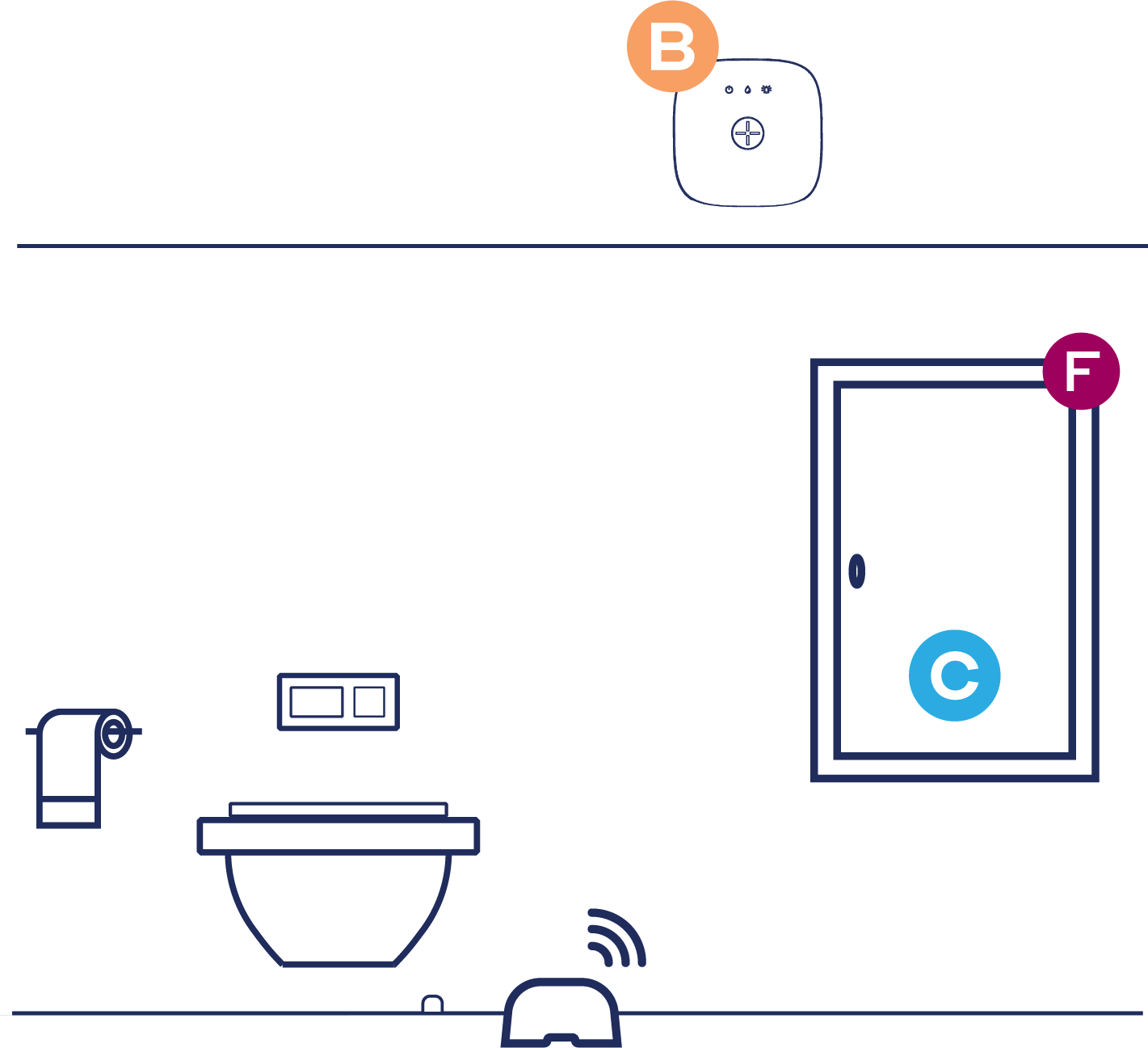

Schemat połączeń - Instalacja w suficie
Linkbox+(B) jest instalowany na dostarczonym wsporniku w suficie (nad panelami sufitowymi) i podłączany do kabla sieciowego z zaworów(C) zamontowanych w szafie rozdzielczej(F). Jeśli dostarczony kabel sieciowy (0,6 m) jest zbyt krótki, można użyć wszystkich standardowych kabli sieciowych (Cat 5 lub nowszych) o długości do 100 m.
Uwaga!
- Ta metoda instalacji jest typowa dla budynków komercyjnych i innych miejsc, w których znajdują się luźne panele sufitowe. Instalacja jest szczególnie odpowiednia do integracji z systemami SD w celu integracji z innymi systemami w budynku. Więcej informacji można znaleźć w artykule Waterguard+ połączony z systemami SD .
Lista produktów - Instalacja sufitowa
Instalacja nie wymaga żadnych dodatkowych produktów od Abra lub Waterguard poza instalacją gniazda ściennego dla zasilacza 24V.
| Lista produktów | Liczba produktów | Nr art. | NOBB |
| Linkbox+ (jednostka centralna), w tym dostarczony zasilacz 24 V i standardowy wspornik |
1 szt. |
Linkbox+ 4G lub Linkbox+ WiFi |
Linkbox+ 4G lub Linkbox+ WiFi Linkbox+ WiFi |
