Uaktualnij istniejącą osłonę Waterguard do wersji Waterguard+

Wprowadzenie do Waterguard

Jeśli w Twoim domu zainstalowana jest już ochrona przed wyciekami Waterguard, możesz łatwo uaktualnić ją do pełnoprawnego systemu Waterguard+ bez pomocy hydraulika.

Instalując nową jednostkę centralną Linkbox+ i nowy zasilacz do Linkbox+ i zaworów elektromag netycznych (24 V DC / 230 V AC), można sterować maksymalnie trzema (3) zaworami elektromagnetycznymi za pośrednictwem Linkbox+, a także wyświetlać stan i sterować zaworami w aplikacji Abralife.

Nowy zasilacz do aktualizacji z Waterguard do Waterguard+ będzie dostępny w pierwszej połowie 2024 roku.

Opis rozwiązania

Aktualizację można przeprowadzić niezależnie od istniejącego systemu Waterguard, pod warunkiem, że istniejące elektrozawory są typu wykorzystującego elektrozawory Danfoss 230V AC. Możliwe jest sterowanie maksymalnie trzema (3) zaworami elektromagnetycznymi poprzez szeregowe połączenie zaworów. Więcej informacji można znaleźć w ostatnim akapicie.

Postępuj zgodnie z poniższymi instrukcjami, aby uaktualnić Waterguard do Waterguard+:

1. Odłącz istniejący adapter zaworu od gniazda ściennego, aby odłączyć zasilanie.

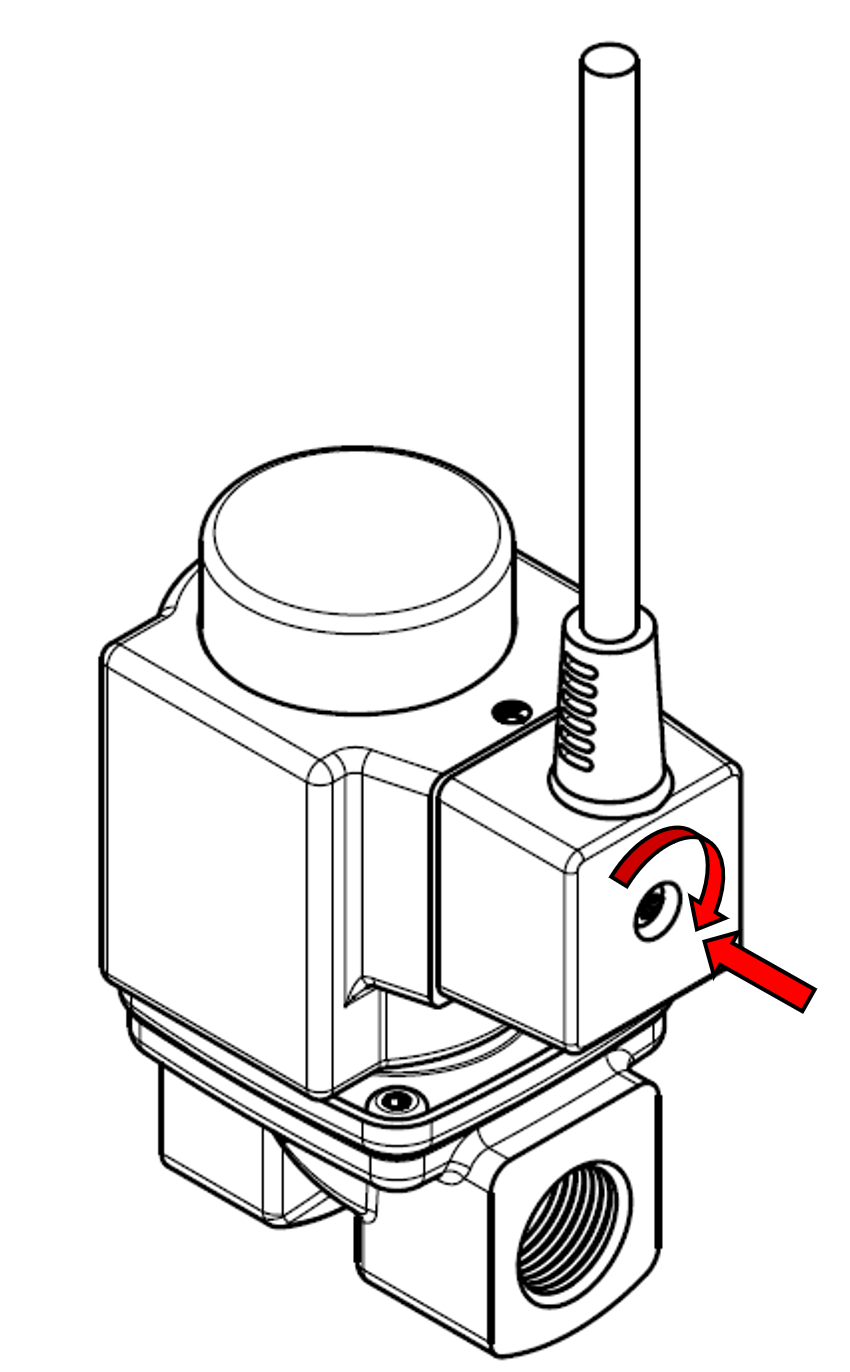

2. Poluzuj śruby mocujące złącze na zaworze(C) i wyjmij złącze.


3. Zainstaluj panel sterowania Linkbox+, postępując zgodnie z instrukcjami zawartymi w artykule Instalacja i uruchomienie Linkbox+.


4. Zainstaluj nowy adapter zasilania dla Linkbox+ i elektrozaworów, postępując zgodnie z poniższymi instrukcjami

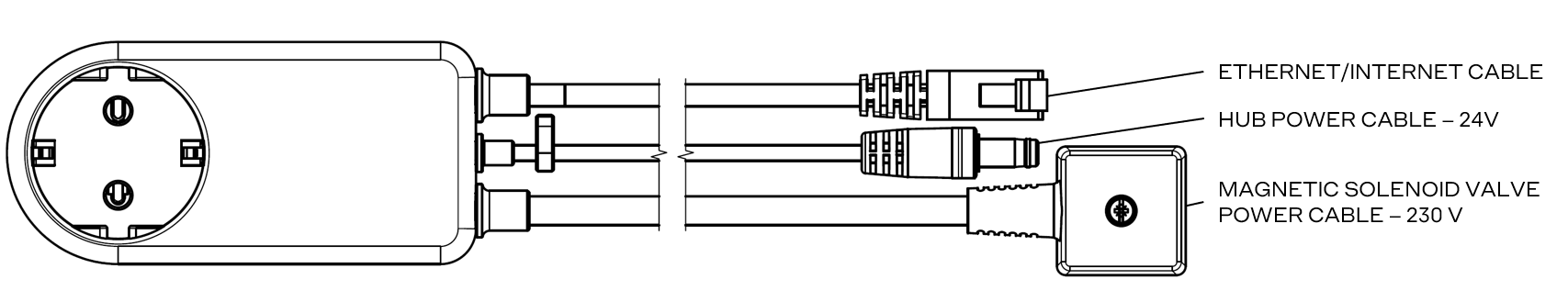

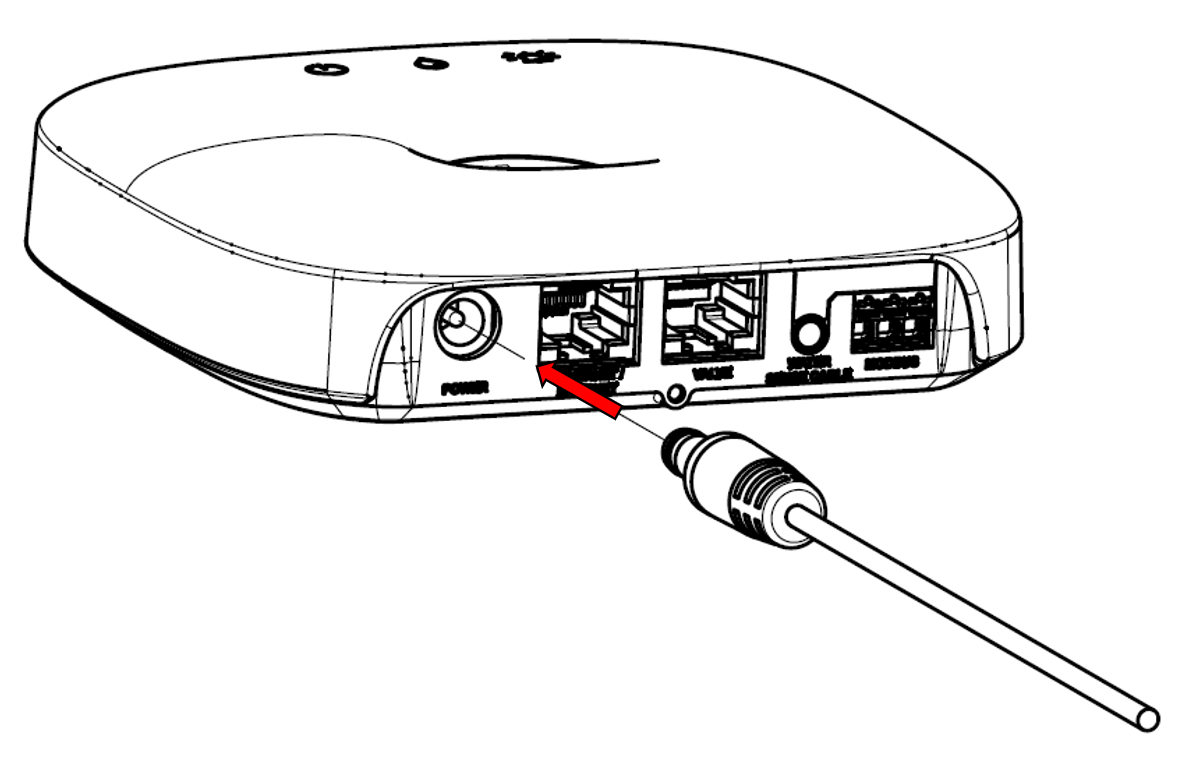

   • Podłącz kabel sieciowy Cat.6 i kabel zasilający 24V do Linkbox+.

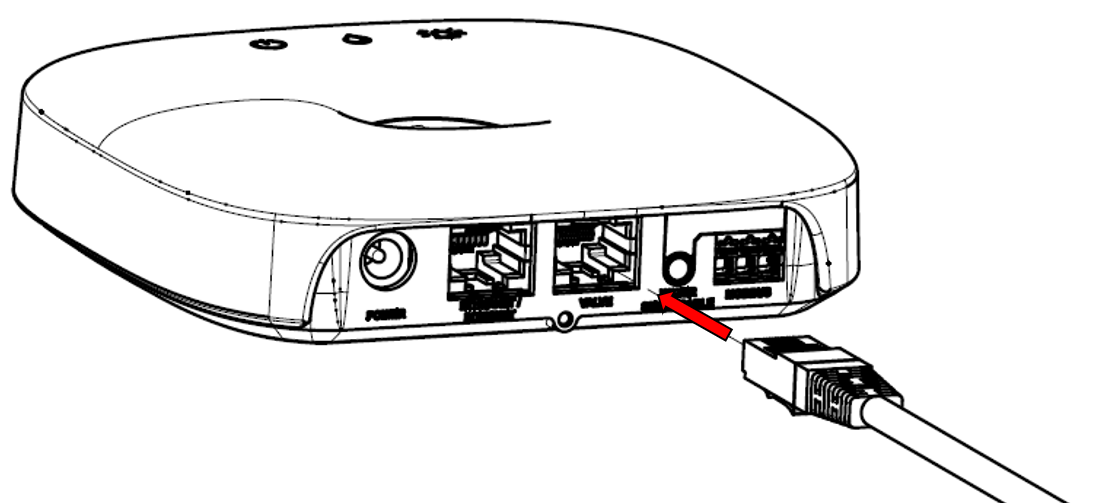

     UWAGA! Port oznaczony jako "Valve" powinien być użyty dla kabla sieciowego Cat.6 z nowego adaptera zasilania.

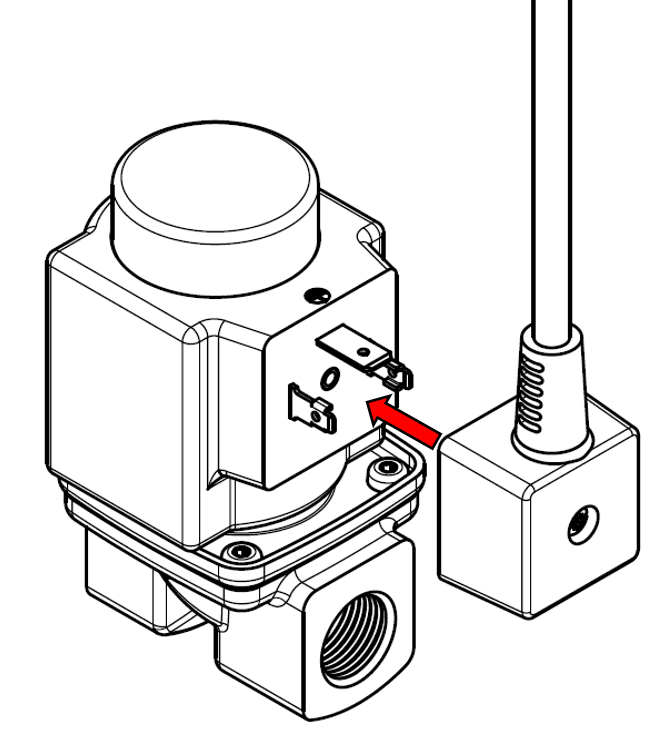

   • Podłącz kabel zasilający 230 V do zaworu elektromagnetycznego i zabezpiecz złącze dostarczoną śrubą.
     (UWAGA! Upewnij się, że zasilacz NIE jest podłączony do zasilania).



   • Podłącz zasilacz do gniazdka 230V AC.



5. Upewnij się, że Linkbox+ uruchamia się i podłącz do niego wszelkie bezprzewodowe czujniki wody, wykonując czynności opisane w artykule Rejestrowanie czujników bezprzewodowych.


6. Zainstaluj bezprzewodowe czujniki wody lub taśmę czujnika do wykrywania wody, postępując zgodnie z instrukcjami zawartymi w artykule Instalacja i wdrażanie czujników.


7. Wykonaj test funkcjonalny, aby upewnić się, że nowy system działa prawidłowo.


8. Jeśli chcesz sterować systemem za pomocą aplikacji Abralife, musisz aktywować nowy system Waterguard+. Aby rozpocząć, zeskanuj kod QR z przodu Linkbox+.

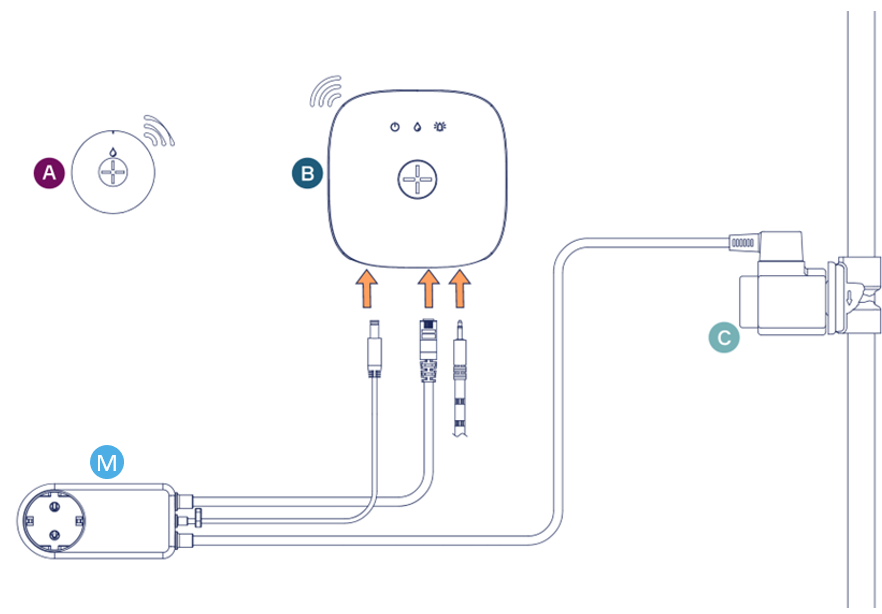

Schemat połączeń - instalacja zasilacza do sterowania jednym (1) zaworem elektromagnetycznym

Ikona	Typ produktu	Ilość	Komentarz	Opis produktu
	Bezprzewodowy czujnik wody WaterSensor+	Do 50 szt.	-	Bezprzewodowy czujnik jest podłączany do Linkbox+ i umieszczany w kuchni (i/lub innych pomieszczeniach, które wymagają monitorowania). Czujnik mierzy temperaturę i wilgotność, a także wykrywa wodę.
	Linkbox+	1 szt.	Linkbox+ 4G lub Linkbox+ WiFi	Jednostkę centralną(B) montuje się w odpowiednim miejscu we wnętrzu kuchni za pomocą dostarczonego uchwytu ściennego i podłącza do zasilania za pomocą dostarczonego zasilacza 24 V.
	Zawór elektromagnetyczny Danfoss (1/2"-2")	Do 3 szt.	Zainstalowany już przy aktualizacji z Waterguard do Waterguard+	Zawór elektromagnetyczny Danfoss 230 V AC (Waterguard).
	Adapter zasilania dla Linkbox+ i zaworów elektromagnetycznych (24 V DC/230 V AC)	1 szt.	-	Linkbox+ Adapter zasilania 24VDC/230VAC jest podłączany do Linkbox+ i zaworu. Adapter jest podłączany do zasilania po podłączeniu.
	Taśma czujnika z gniazdem	1 szt.	-	Samoprzylepna taśma czujnika jest podłączana do Linkbox+ i ciągnięta w dół i mocowana wzdłuż podłogi, gdzie zakłada się, że woda będzie się zbierać w przypadku rozlania lub wycieku. Ważne jest, aby powierzchnia była czysta, aby taśma czujnika była mocno przymocowana do powierzchni!

Dla bezpieczeństwa

UWAGA!

• Podłączenie zaworu elektromagnetycznego przystosowanego do napięcia niższego niż 230V może doprowadzić do wybuchu i pożaru!
• Cewka (niebieski plastikowy element) MUSI być zamontowana na zaworze przed podłączeniem zasilacza do gniazda.

Z zasilaczem Waterguard+ można używać WYŁĄCZNIE zaworów elektromagnetycznych 230V AC firmy Danfoss. Zawory elektromagnetyczne nie muszą być dostarczane przez Waterguard, ale jeśli zawór Danfoss jest dostarczany przez innego dostawcę, należy pamiętać, aby sprawdzić, czy zawór ma złącze zasilania 230V (patrz biały napis na niebieskiej cewce).

Jeśli masz zawór Danfoss z cewką (niebieska plastikowa jednostka), który NIE używa zasilania 230V AC typu normalnie otwartego (NO) (np. 12V lub 24V), można go wymienić na NOBB nr 5640951.

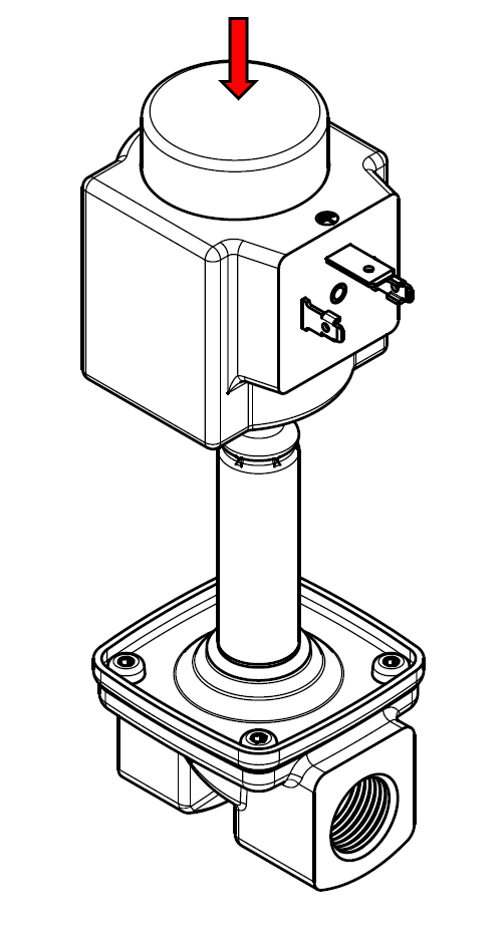

Zdejmij starą cewkę, 1) odchylając ją płaskim śrubokrętem i 2) naciskając nową cewkę, aż usłyszysz wyraźne "KLIKNIĘCIE", a cewka utknie na armaturze (metalowej części zaworu). Cewkę można obrócić w żądanym kierunku.

Lista produktów - instalacja zasilacza do sterowania jednym (1) zaworem elektromagnetycznym

Opcje i alternatywy

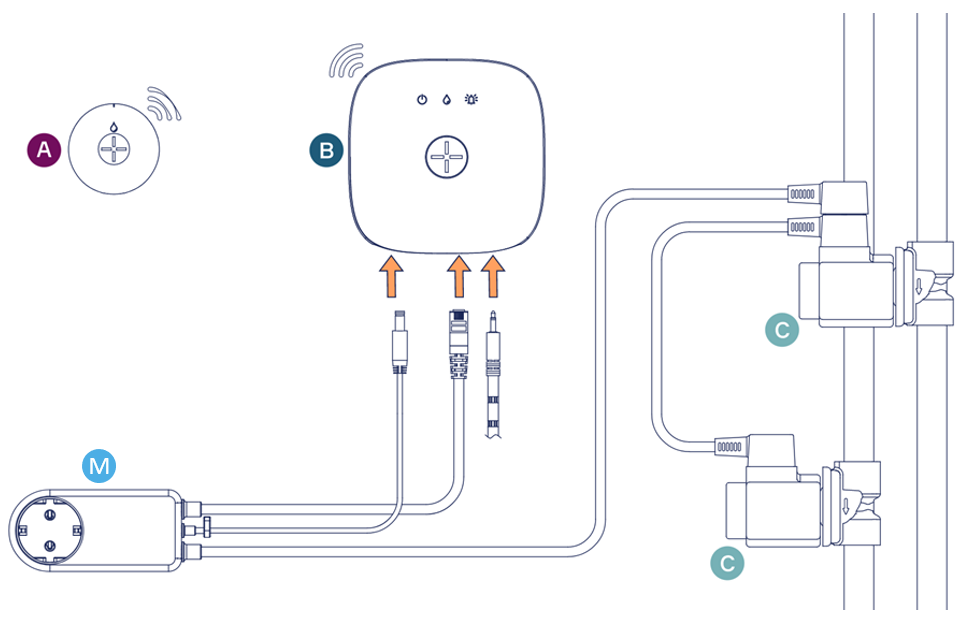

Schemat połączeń - sterowanie dwoma (2) lub trzema (3) zaworami elektromagnetycznymi

Jeśli w domu zainstalowano już kilka zaworów elektromagnetycznych (np. na wlotach zimnej i ciepłej wody), zawory elektromagnetyczne można połączyć szeregowo za pomocą przedłużacza zaworu elektromagnetycznego. Linkbox+ zamknie wszystkie zawory po zasygnalizowaniu wycieku. Jeden Linkbox+ może sterować maksymalnie 3 zaworami elektromagnetycznymi. Istniejące kable rozdzielające i przedłużające zainstalowane z Waterguard mogą być również używane z Waterguard+.

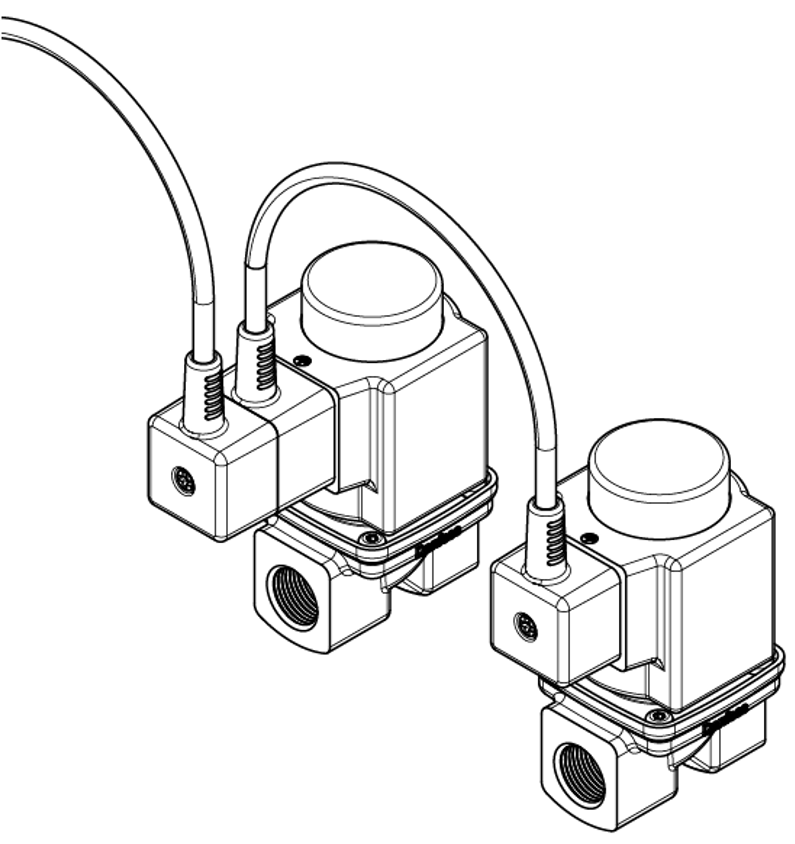

Zdjęcie: Z kablem dzielonym lub przedłużającym między zaworami, Linkbox+ może sterować do 3 połączonych szeregowo zaworów elektromagnetycznych.

Lista produktów - dodatkowe produkty potrzebne do sterowania dwoma (2) lub trzema (3) zaworami elektromagnetycznymi
