| Numer artykułu | EAN | NRF | NOBB |
| 72.380.337111 | 7072380371110 | 5648932 | 60600425 |
Informacje o produkcie
Waterguard+ Wireless Single 3/4 w/WaterSensor+ to zaawansowany system ochrony przed wyciekami zaprojektowany do monitorowania i automatycznego odcinania dopływu wody w domach, domkach letniskowych, apartamentach i budynkach komercyjnych po wykryciu wycieków wody, niskich temperatur, które mogą prowadzić do tworzenia się lodu i pękania rur, a także wysokiego poziomu wilgotności. System został zatwierdzony przez Sintef pod numerem TG20834 i spełnia norweskie przepisy budowlane, w tym TEK10 i TEK17. Wszystkie komponenty elektryczne w systemie zostały przetestowane i certyfikowane zgodnie z wymogami CE i spełniają przepisy REACH i RoHS.
Przegląd systemu

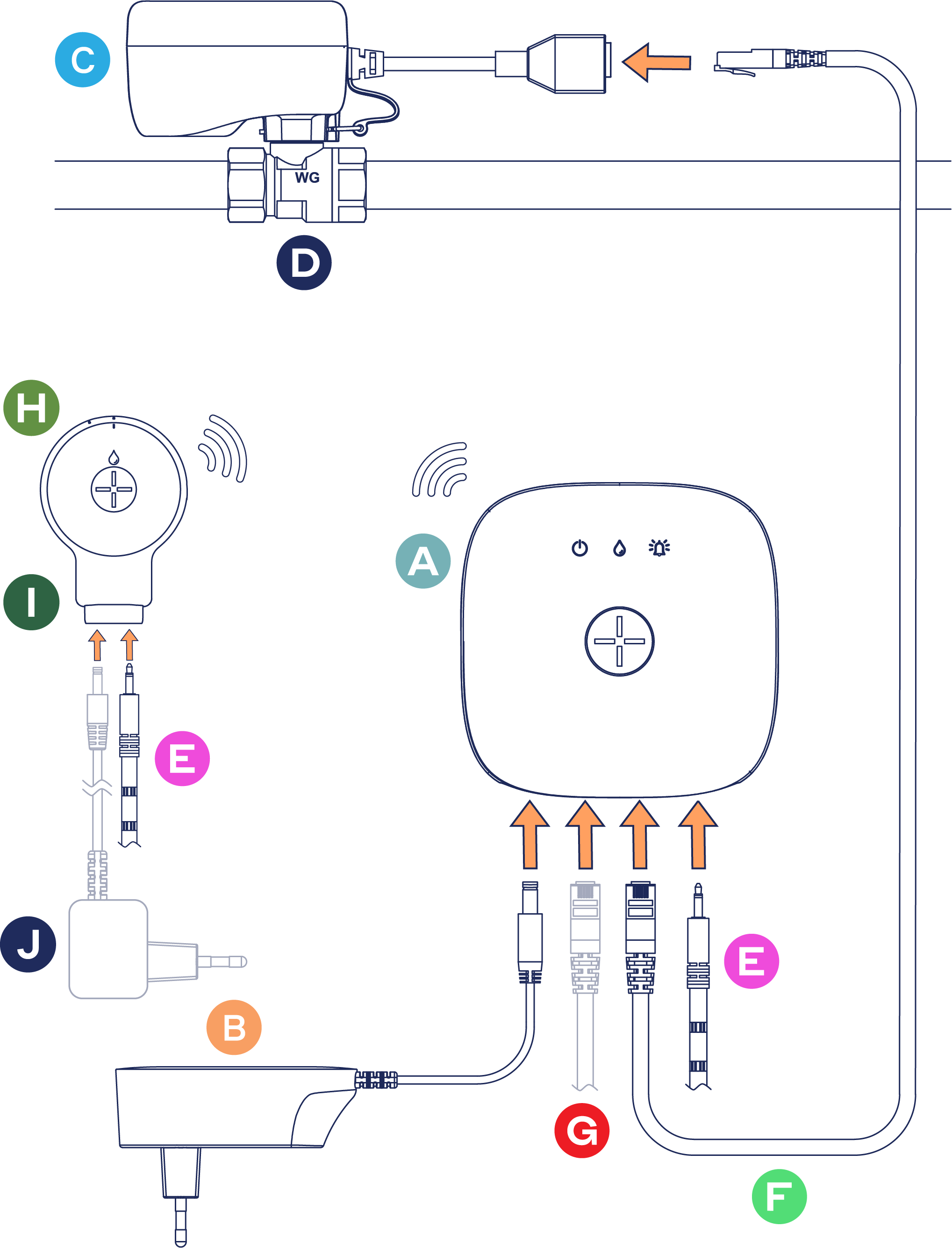

Pakiet produktów składa się z jednostki centralnej Linkbox+, jednego zaworu 3/4" DN20 i jednej taśmy czujnika wykrywającego wycieki wody, jednego bezprzewodowego czujnika wody WaterSensor+, wspornika WaterSensor+ Bracket (zawierającego jedną taśmę czujnika) do montażu bezprzewodowego czujnika wody oraz akcesoriów do instalacji.
Produkty w opakowaniu
| Nazwa produktu | Ilość | Opis produktu | Numer artykułu | EAN/GTIN | NOBB |
| Abra Linkbox+ WiFi(A) | 1 szt. | Jednostka centralna obsługująca sygnały z czujników i sterująca zaworami kulowymi. | 72.380.337112 | 7072380371127 | 5648933 |
| 230V -> 24V 1.0A Adapter zasilania(B) | 1 szt. |
Adapter zasilania 24V DC dla Linkbox+ WiFi i Linkbox+ 4G. |
72.380.337315 | 7072380373152 | 5648925 |
| Waterguard+ Zawór kulowy DN20 3/4"(D) | 1 szt. | Zawór kulowy instalowany na rurze wodnej w celu kontroli przepływu wody. | 72.380.337304 | 7072380373046 | 5648912 |
| Waterguard+ 1/2" i 3/4" Siłownik zaworu(C) | 1 szt. | Siłownik do obsługi zaworu kulowego na podstawie informacji zwrotnej z czujnika. | 72.380.337305 | 7072380373053 | 5648876 |
| Taśma czujnika Waterguard+ z gniazdem 3,5 mm(E) | 1 szt. | Przewodowy czujnik wody wykrywający obecność wody. | 72.380.337307 | 7072380373077 | 5648877 |
| Kabel Cat.6 - 2xRJ45 - 0,6 m(F) |
1 szt. |
|Kabel sieciowy do połączenia między Linkbox+ a siłownikiem zaworu.
|
72.380.337324 | 7072380373244 | 5648887 |
| Czujnik wody Waterguard+ z czujnikiem wilgotności i temperatury(H) |
1 szt. |
Bezprzewodowy czujnik wody do wykrywania wody, a także pomiaru temperatury i wilgotności. |
72.380.337306 | 7072380373060 | 5648875 |
| Waterguard+ czujnik wody+ wspornik(I), w tym taśma czujnika 3 m(E). |
1 szt. |
Uchwyt do stałego montażu czujnika WaterSensor+ na ścianie lub podłodze. Uchwyt umożliwia podłączenie zewnętrznego zasilacza 5 V do czujnika WaterSensor+, a także taśmy czujnika z wtyczką Jack 3,5 mm w celu zwiększenia zasięgu (taśma czujnika o długości 3 m jest dołączona do uchwytu, zewnętrzny zasilacz należy zamówić osobno). |
72.380.337310 | 7072380373107 | 5648922 |
(G) Wskazuje kabel sieciowy podłączony do Linkbox+ (brak w zestawie). Kabel Waterguard Cat. 6 (0,6 m lub 2 m), alternatywnie można użyć standardowego kabla sieciowego Cat. 5 lub nowszy.
(J) UWAGA! Zasilacz do czujnika WaterSensor+ nie jest dołączony do zestawu. Jeśli konieczne jest zainstalowanie stałego zasilacza, do zamówienia należy użyć następującego numeru artykułu. [Nr art. 72.380.337311, NOBB: 5648923] - Zasilacz do wspornika zasilania czujnika WaterSensor+.
Pełny przegląd pakietów produktów i produktów Waterguard+ można znaleźć w artykule Przegląd pakietów produktów i numerów artykułów Water guard+ (https://support.waterguard.no/hc/articles/14813969010845).
Instrukcja instalacji
Szczegółowe instrukcje dotyczące prawidłowej i bezpiecznej instalacji produktu są dostępne na stronie pomocy technicznej Waterguard w sekcji Instalacja i instrukcja obsługi - pomoc techniczna Waterguard (https://support.waterguard.no/hc/categories/13644910475549).
Szczegółowy opis instalacji czujnika WaterSensor+ w wersji wolnostojącej i przy użyciu wspornika WaterSensor+ znajduje się w sekcji 7. Instalacja i rozmieszczenie czujników - Wsparcie Waterguard(https://support.waterguard.no/hc/articles/4629648482717-7 ).
Wskazówki ogólne:
- Waterguard+ nadaje się do użytku w domach, domkach letniskowych, apartamentach i budynkach komercyjnych, zarówno do zasilania ciepłą, jak i zimną wodą.
- System może być instalowany wyłącznie w suchym i wolnym od mrozu otoczeniu.
- Celem systemu jest wykrywanie wycieków wody i ograniczanie zakresu szkód. Zanim czujniki zareagują i dopływ wody zostanie odcięty, zawsze dojdzie do wycieku wody.
- Zawory muszą zostać zainstalowane przez autoryzowanego hydraulika zgodnie z instrukcją montażu. Ma to na celu zapewnienie prawidłowego działania systemu i ważnego ubezpieczenia na wypadek uszkodzenia przez wodę.
- W przypadku awarii zasilania zawory kulowe zachowają swoje poprzednie położenie (otwarte lub zamknięte).
- Woda w systemie rur musi być zgodna z europejską dyrektywą dotyczącą wody pitnej.
- System może być używany wyłącznie w dobrym stanie i zgodnie z instrukcjami montażu i obsługi zawartymi w niniejszym podręczniku.
- Instalator musi zawsze upewnić się, że zawór kulowy jest zainstalowany przed podłączeniem zasilania.
Szczegółowe opisy rozwiązań można znaleźć w sekcji Rozwiązania instalacyjne (https://support.waterguard.no/hc/categories/13644911508893).
W przypadku aktualnego pakietu produktów z jednym zespołem zaworu i dołączonym bezprzewodowym czujnikiem wody zastosowanie mają następujące elementy (pojedynczo lub w połączeniu ze sobą).
|
Opis rozwiązania |
Wybrane rozwiązanie (ZAZNACZYĆ TYP INSTALACJI) |
|
Waterguard+ zainstalowany na głównym wlocie (zimna woda) https://support.waterguard.no/hc/articles/4755821964189 |
|
|
Waterguard+ zainstalowany w kuchni https://support.waterguard.no/hc/articles/4754926847773 |
|
|
Waterguard+ zainstalowany na głównym wlocie (zimna woda) https://support.waterguard.no/hc/no/articles/4755821964189
|
|
|
Instalacja bezprzewodowego czujnika wody i taśmy czujnika do wykrywania wycieków wody https://support.waterguard.no/hc/no/articles/13848247468317
|
|
|
Waterguard+ zainstalowany w łazienkach i toaletach https://support.waterguard.no/hc/articles/13626381528733 |
Instrukcja obsługi
Wskazówki dotyczące normalnego użytkowania produktu, w tym uruchamiania, obsługi i wyłączania, są dostępne w sekcjach 11. Użytkowanie i konserwacja (https://support.waterguard.no/hc/articles/5361731179805) i 12. Tryby, alarmy i sygnały (https://support.waterguard.no/hc/articles/10029552866717) na stronie internetowej Waterguard.
Produkt jest przeznaczony do użytkowania przez cały okres eksploatacji budynku, przy założeniu normalnego użytkowania, konserwacji i zużycia.
Procedury konserwacji
System Waterguard+ wymaga minimalnej konserwacji podczas normalnego użytkowania, poza utrzymywaniem czujników w czystości (bez kurzu i brudu).
Przewidywana żywotność baterii bezprzewodowego czujnika wody WaterSensor+ wynosi do 5 lat. Szczegółowe instrukcje można znaleźć w instrukcji obsługi czujnika WaterSensor+(https://support.waterguard.no/hc/articles/4778568484765).
Ważne jest jednak, aby testować działanie systemu co najmniej dwa razy w roku, aby upewnić się, że system działa zgodnie z przeznaczeniem. Należy postępować zgodnie z instrukcjami zawartymi w artykule 10. Test działania (https://support.waterguard.no/hc/articles/4629650381597) w instrukcji instalacji i obsługi urządzenia Waterguard+.
Należy pamiętać, że jeśli system jest zainstalowany w miejscach publicznych lub publicznie dostępnych, musi być kontrolowany zgodnie z obowiązującymi wymogami prawnymi. Chociaż czyszczenie nie jest konieczne do zapewnienia funkcjonalności, można je przeprowadzić ze względów estetycznych. Czyść zwykłymi domowymi środkami czyszczącymi, ale unikaj silnych środków chemicznych zawierających olej i alkohol, ponieważ mogą one odbarwić plastikowe elementy.
Instrukcje bezpieczeństwa
Waterguard+ został zaprojektowany z myślą o bezpieczeństwie i wykorzystuje zasilanie 24 V DC. Pomimo niskiego napięcia, prosimy o wzięcie pod uwagę niebezpieczeństw związanych z produktami elektrycznymi i przestrzeganie poniższych instrukcji.
- System może być instalowany wyłącznie w suchym i wolnym od mrozu środowisku.
- Nie wolno demontować zaworu i jego elementów, gdy w przewodach wodnych panuje ciśnienie. Dlatego przed montażem należy odciąć dopływ wody i opróżnić przewody rurowe.
- Widocznie uszkodzone kable lub sprzęt należy wymienić, aby zapobiec zwarciom lub ograniczonej funkcjonalności.
- Jednostka centralna wraz z odpowiednimi adapterami zasilania, kablami i siłownikiem zaworu jest przeznaczona wyłącznie do użytku w pomieszczeniach zamkniętych i suchych.
- Punkty połączeń nie mogą być bezpośrednio lub pośrednio spryskiwane wodą lub innymi płynami podczas użytkowania lub czyszczenia.
- Instalator musi zawsze upewnić się, że zawór kulowy jest zainstalowany przed podłączeniem zasilania. Jeśli zasilanie zostanie podłączone, gdy zawór nie jest zamontowany, istnieje znaczne ryzyko zranienia palców lub uszkodzenia zaworu w wyniku obecności ciał obcych w otworze zaworu.
Instrukcja rozwiązywania problemów
Jeśli zawór nie zamyka/otwiera się:
- Sprawdź, czy kabel Cat.6 jest prawidłowo podłączony zarówno w siłowniku zaworu, jak i w Linkbox+ (niebieskie złącze RJ45).
- Sprawdź, czy Linkbox+ jest podłączony do napięcia sieciowego.
UWAGA! Linkbox+ ma wbudowaną baterię awaryjną, która zapewnia komunikację jednostki centralnej z bezprzewodowymi czujnikami wody i może zgłaszać wycieki wody nawet w przypadku awarii zasilania. Baterii awaryjnej nie można jednak użyć do otwarcia lub zamknięcia zaworu (zaworów), a zawór pozostanie w ostatniej pozycji.
Jeśli system nie przejdzie w stan alarmu po zwilżeniu taśmy czujnika:
- Sprawdź, czy końcówka czujnika jest prawidłowo podłączona do Linkbox+ (wtyczka jack).
- Sprawdź, czy taśma czujnika nie jest uszkodzona lub przerwana.
Jeśli system włączy alarm po zwilżeniu taśmy czujnika, ale woda pozostanie otwarta, patrz sekcja "Prosty test zaworu" w rozdziale 10. Test działania (https://support.waterguard.no/hc/articles/4629650381597).
Jeśli do przedłużenia taśmy czujnika użyto złącza lub rozgałęźnika, a niektóre taśmy czujnika nie wyzwalają alarmu wodnego podczas testu działania, sprawdź, czy taśma jest prawidłowo podłączona w złączach. W razie potrzeby zamień taśmy, aby ustalić, czy problem dotyczy złącza, czy taśmy.
Jeśli zawór nie otworzy się po teście działania, najprawdopodobniej na taśmie czujnika nadal znajduje się wilgoć. Wytrzyj dobrze taśmę czujnika i powtórz próbę otwarcia zaworu.
Części zamienne i akcesoria
Części zamienne
Pełny przegląd produktów wchodzących w skład zestawu znajduje się na liście w górnej części dokumentu. Produkty te można zamawiać indywidualnie na stronie www.waterguard.no oraz u dystrybutorów Waterguard.
Akcesoria
Akcesoria do systemu Waterguard+, które można wykorzystać do zwiększenia obszaru zasięgu wykrywania wody lub podłączenia wielu zaworów, można znaleźć w części Przegląd pakietów produktów Waterguard+ i numerów artykułów (https://support.waterguard.no/hc/no/articles/14813969010845-Oversikt-over-Waterguard-produktpakker-og-artikkelnumre).
Wymagania prawne i regulacyjne
Wymagania ogólne
Celem systemu jest wykrywanie wycieków wody i ograniczanie zakresu uszkodzeń. Zanim czujniki zareagują i dopływ wody zostanie odcięty, zawsze dojdzie do wycieku wody.
Deklaracja zgodności Oznakowanie CE i sprzedaż w UE/EOG
Deklaracja zgodności dla Linkbox+ 4G / WiFi
https://erp.felltech.no/document/share/67/ee3187f0-93c1-433e-a6dd-6cf39b9e65d1
Deklaracja zgodności dla zasilacza Linkbox+ 4G / WiFi
https://erp.felltech.no/document/share/68/fd898c5a-7d15-4211-8709-4ba61cea8370
Deklaracja zgodności dla siłownika zaworu do zaworów kulowych
https://erp.felltech.no/document/share/69/5ae05ef1-52ff-4b3b-b39d-f04b5fdf9572
Inne:
Zawory kulowe Waterguard zostały przetestowane pod kątem spełnienia wymagań dotyczących niezawodnego działania i żywotności, a także właściwości higienicznych dla bezpiecznego użytkowania w kontakcie z wodą pitną.
Zawory posiadają certyfikaty KTW i W270 oraz atesty wymagane przez władze norweskie zgodnie z przepisami UBA System 1+.
Homologacja typu
Waterguard+ został zatwierdzony przez Sintef i zarejestrowany pod numerem TG 20834 Waterguard+ leak stoppers (https://www.sintefcertification.no/Product/Download/11188). System został przetestowany wraz z czujnikami do wykrywania wycieków i zaworami do odcinania wody i stwierdzono, że spełnia obowiązujące wymagania dotyczące funkcjonalności, żywotności i właściwości higienicznych.
Dane kontaktowe
Dystrybutor
Dostawca: Waterguard Intl. AS
Nr organizacji: NR 812 750 062 VAT
Adres pocztowy: Bragernes Torg 2A, 3017 Drammen, Norwegia
Telefon: +47 23 11 56 60
E-mail: post@waterguard.no
Adres internetowy: www.waterguard.no
Obsługa klienta
Zobacz dział obsługi klienta Waterguard (https://support.waterguard.no) lub skontaktuj się z nami telefonicznie pod numerem +47 23 11 56 60.
Gwarancja i rękojmia
Waterguard+ i jego akcesoria są wolne od wad materiałowych i zostały zaprojektowane zgodnie z przepisami dotyczącymi ochrony konsumentów obowiązującymi w kraju, w którym produkt został zakupiony. Wszystkie prawidłowo zainstalowane systemy Waterguard+ są objęte naszą 5-letnią ograniczoną gwarancją.
Waterguard nie ponosi odpowiedzialności za wady, które nie wpływają na podstawową funkcję produktu lub które są spowodowane błędem użytkownika, wypadkami, przepięciami, użytkowaniem niezgodnym z instrukcjami dostawcy lub naszymi instrukcjami / kartą produktu lub brakiem konserwacji. Prawo Nabywcy do dochodzenia roszczeń z tytułu wad wygasa również w przypadku, gdy produkt zostanie zmieniony lub naprawiony przez osobę inną niż Dostawca bez uprzedniej pisemnej zgody Dostawcy. Waterguard ponosi odpowiedzialność z tytułu gwarancji tylko wtedy, gdy Kupujący złoży reklamację w okresie gwarancyjnym i w terminie składania reklamacji.
Szczegółowe warunki gwarancji znajdują się na stronie Waterguard Product Warranty (https://erp.felltech.no/document/share/42/f5f01eb5-9724-4507-a866-dfb2a972af30).
Jeśli elementy systemu Waterguard+ wymagają naprawy w okresie gwarancyjnym, prosimy o kontakt z Działem Obsługi Klienta Waterguard.
Rozszerzona gwarancja przy rejestracji Linkbox+ w Abra
Rejestrując Linkbox+ w Abra za pośrednictwem aplikacji Abralife, klient otrzymuje 10-letnią rozszerzoną gwarancję na produkt. Gwarancja rozpoczyna się w momencie zakupu lub w momencie przejęcia systemu, jeśli został on dostarczony w nowym budownictwie.
Aby zarejestrować Linkbox+, zeskanuj kod QR z przodu Linkbox+ i kliknij link. Spowoduje to bezpośrednie przejście do pobierania i instalacji aplikacji Abralife, a także do konfiguracji, rejestracji i konfiguracji Linkbox+ w inteligentnym domu Abra.
