1. Wprowadzenie

Wprowadzenie do Waterguard+

Waterguard+ to system ochrony przed wyciekami, który monitoruje i automatycznie odcina dopływ wody w domu w przypadku wycieków wody, niskich temperatur, które mogą prowadzić do tworzenia się lodu i pękania rur, oraz utrzymującej się wysokiej wilgotności*. System wykrywa wodę za pomocą fizycznie podłączonej taśmy czujnikowej i/lub jednego lub więcej czujników bezprzewodowych.

W Norwegii instalacja automatycznych ograniczników wycieków jest wymagana w nowych budynkach od czasu TEK10 (przepisy dotyczące technologii budowlanych). Sekcja 15-5, punkt (4) przepisów dotyczących wymagań technicznych dla budynków (TEK17) zgodnie z ustawą o planowaniu i budownictwie (PBL) wymaga, aby wycieki były łatwe do wykrycia i nie powodowały uszkodzeń instalacji wodnych i elementów budynku.

Zakres automatycznych blokad wycieków jest opisany w przepisach kodeksu budowlanego (TEK 17) wraz z powiązanymi wytycznymi, patrz sekcja 15-5, punkt (4), i został odtworzony jako fragment poniżej:

---

Wstępnie założone parametry

1. Wycieki: Przecieki z wbudowanych spłuczek lub podobnych muszą być wizualizowane. W pomieszczeniach innych niż wilgotne, wyciek musi również powodować automatyczne odcięcie wody.
2. Jeśli stała instalacja wodna budynku ma wewnętrzny punkt poboru, z którego wyciekająca woda nie będzie spływać do odpływu lub przelewu, należy zainstalować automatyczny ogranicznik wycieku. To samo dotyczy punktów podłączenia produktów i urządzeń wykorzystujących wodę, takich jak pralki i zmywarki. Automatyczny ogranicznik wycieków to czujnik wilgoci, który wysyła sygnał do zaworu odcinającego dopływ wody.

---

Waterguard+ jest zatwierdzony przez Sintef (TG20834), co umożliwia zatwierdzenie instalacji przez FG. Może to dać zniżkę na ubezpieczenie.

UWAGA! Aby uzyskać zatwierdzenie FG dla instalacji automatycznych zatyczek przecieków Waterguard+, należy wypełnić certyfikat FG.

Wzór certyfikatu FG jest dostępny na stronie internetowej Finance Norway w zakładce FG certificate leak stopper.

Certyfikat FG jest dowodem dla klienta, że instalacja, w tym produkty, jest zgodna z norweskimi wymogami określonymi w przepisach FG dotyczących automatycznych zatyczek przecieków (FG-600:3).

Instalacja Waterguard+ musi być przeprowadzona przez autoryzowanego hydraulika posiadającego ważny certyfikat zawodowy, centralne zatwierdzenie w zakresie odpowiedzialności cywilnej i obowiązkowe ubezpieczenie od odpowiedzialności cywilnej. Niezastosowanie się do tego wymogu spowoduje unieważnienie gwarancji i zatwierdzenia FG, a także odpowiedzialność instalatora za uszkodzenia lub usterki.

Na podstawie powyższego opisu zakresu ochrony w TEK17 zalecamy, aby Waterguard+ został zainstalowany w taki sposób, aby zabezpieczone były następujące obszary:

• Blat kuchenny z powiązanymi połączeniami rurowymi
• Zmywarka z powiązanymi połączeniami
• Pralka z powiązanymi połączeniami
• Filtr wody z odpowiednimi przyłączami
• Lodówka z przyłączem wody i powiązanymi rurami wodnymi
• Automaty do wody pitnej z odpowiednimi przyłączami
• Podgrzewacze wody (bojlery) z rurami przyłączeniowymi
• Pomieszczenia bez kanalizacji z urządzeniami sanitarnymi bez przelewu
• Pomieszczenie bez instalacji wodno-kanalizacyjnej z szafką rozdzielczą dla systemu rura w rurze. Wyciek z systemu rura w rurze jest kierowany do szafki rozdzielczej, w której można umieścić czujnik lub podobny element odcinający dopływ wody. W szafkach rozdzielczych, w których wyciekająca woda jest wyprowadzana poza ścianę, a nie do odpływu, należy je wyposażyć w czujnik wody podłączony do automatycznego ogranicznika wycieku, który odcina wodę.
• Ukryte i otwarte rury wodne, które nie są zabezpieczone rurą spustową lub znajdują się w pomieszczeniu z wodoszczelną podłogą i odpływem, muszą być wyposażone w zatwierdzony ogranicznik wycieków z zainstalowanymi czujnikami, które umożliwiają systemowi wykrywanie, ostrzeganie i odcinanie wycieków wody przed wystąpieniem szkód w budynku.
• Wbudowane spłuczki, armatura odpływowa lub podobne elementy

Jeśli zmywarka jest zainstalowana w blacie kuchennym, nie ma potrzeby stosowania zatyczek do wycieków zarówno dla urządzenia, jak i blatu. Należy również zabezpieczyć odpowiednie instalacje wodne niewymienione powyżej.

System nie może przewidzieć ani zapobiec wyciekom, ale zapewnia skuteczne ograniczenie szkód. W przypadku wykrycia wycieku wody, dopływ wody jest natychmiast odcinany, a domownicy są powiadamiani za pośrednictwem aplikacji Abralife, oprócz sygnałów dźwiękowych i świetlnych w domu.

Szczegółowe informacje na temat alarmów wodnych są dostępne w aplikacji Abralife, np. które czujniki alarmują i jakie działania można podjąć. Aplikacja może być również używana do zdalnego sterowania zaworami (otwierania i zamykania dopływu wody, na przykład w domku letniskowym).

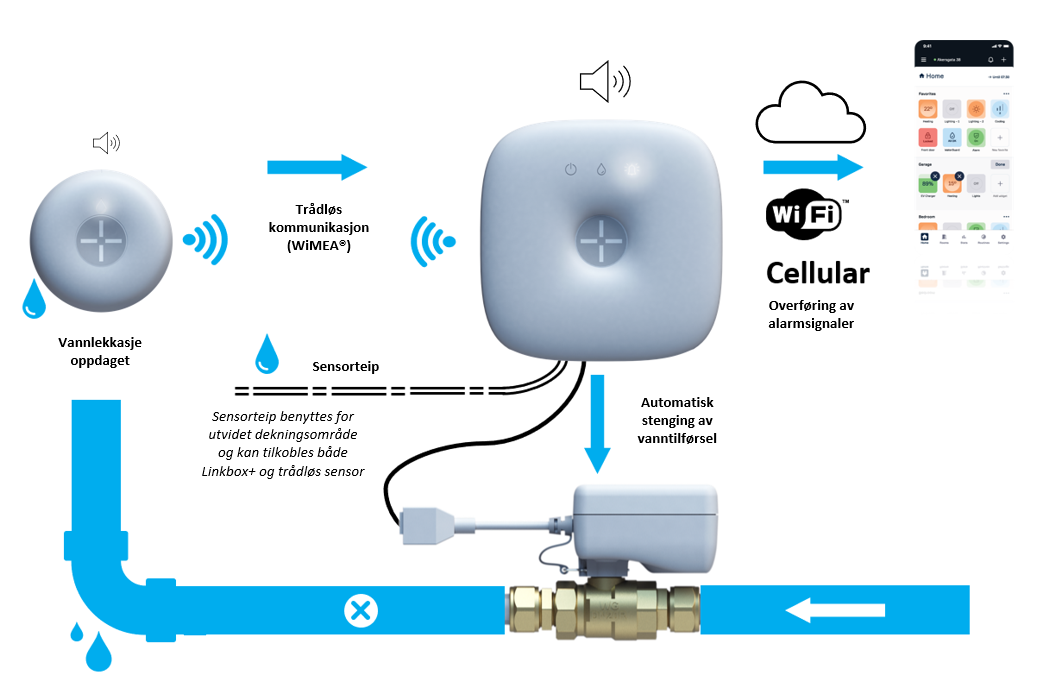

System składa się z jednostki centralnej Linkbox+, zaworów w rozmiarach od 1/2" (DN15) do 2" (DN50), czujników bezprzewodowych, taśmy czujnika, różnych wsporników i akcesoriów, a także aplikacji mobilnej Abralife do sterowania i powiadamiania. System może kontrolować do 2 zaworów kulowych (lub do 3 zaworów elektromagnetycznych) i 50 czujników bezprzewodowych na Linkbox+.

Poniższe sekcje zawierają krótkie wprowadzenie do głównych komponentów Waterguard+. Pozostałe artykuły niniejszej instrukcji instalacji i obsługi zawierają wytyczne dotyczące instalacji, testowania, aktywacji i obsługi systemu.

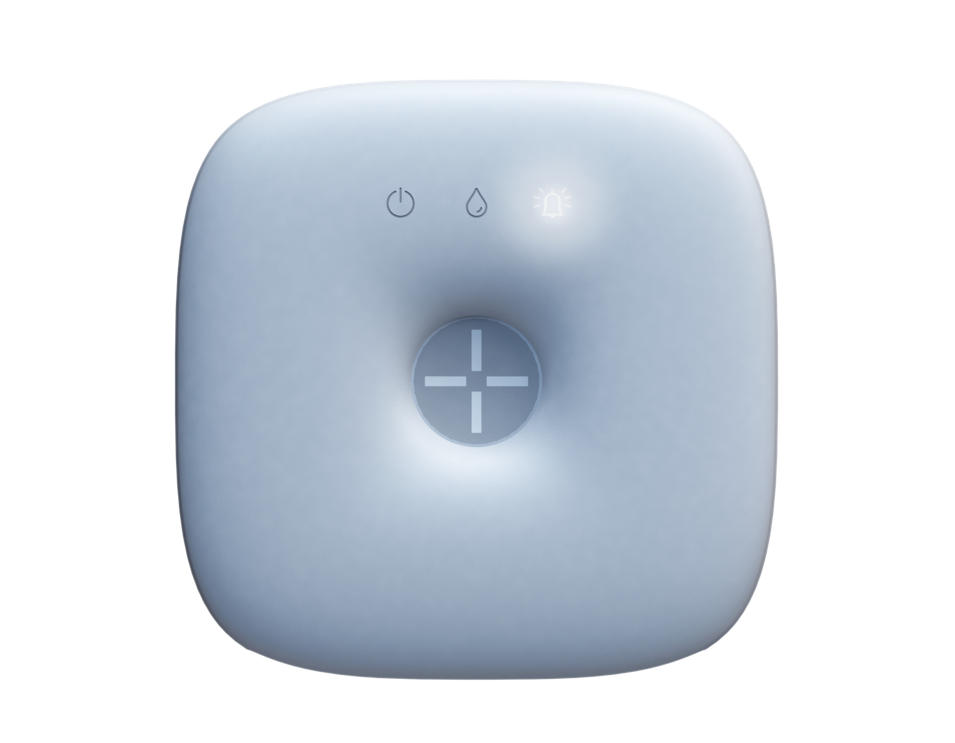

Linkbox+

Linkbox+ to jednostka centralna - serce i mózg systemu - która odbiera sygnały z czujników wody i zapewnia automatyczne zamknięcie odpowiednich zaworów. W przypadku wykrycia wycieku ostrzega sygnałami dźwiękowymi i świetlnymi, a systemem można również sterować zdalnie za pośrednictwem aplikacji mobilnej Abralife.

Linkbox+ jest dostępny w dwóch wersjach: Linkbox+ 4G i Linkbox+ WiFi. Różnice między tymi modelami zostały opisane w tym artykule. Dalsze informacje o produkcie i instrukcje obsługi są dostępne na stronach pomocy technicznej Abra: Linkbox+ 4G i Linkbox+ WiFi.

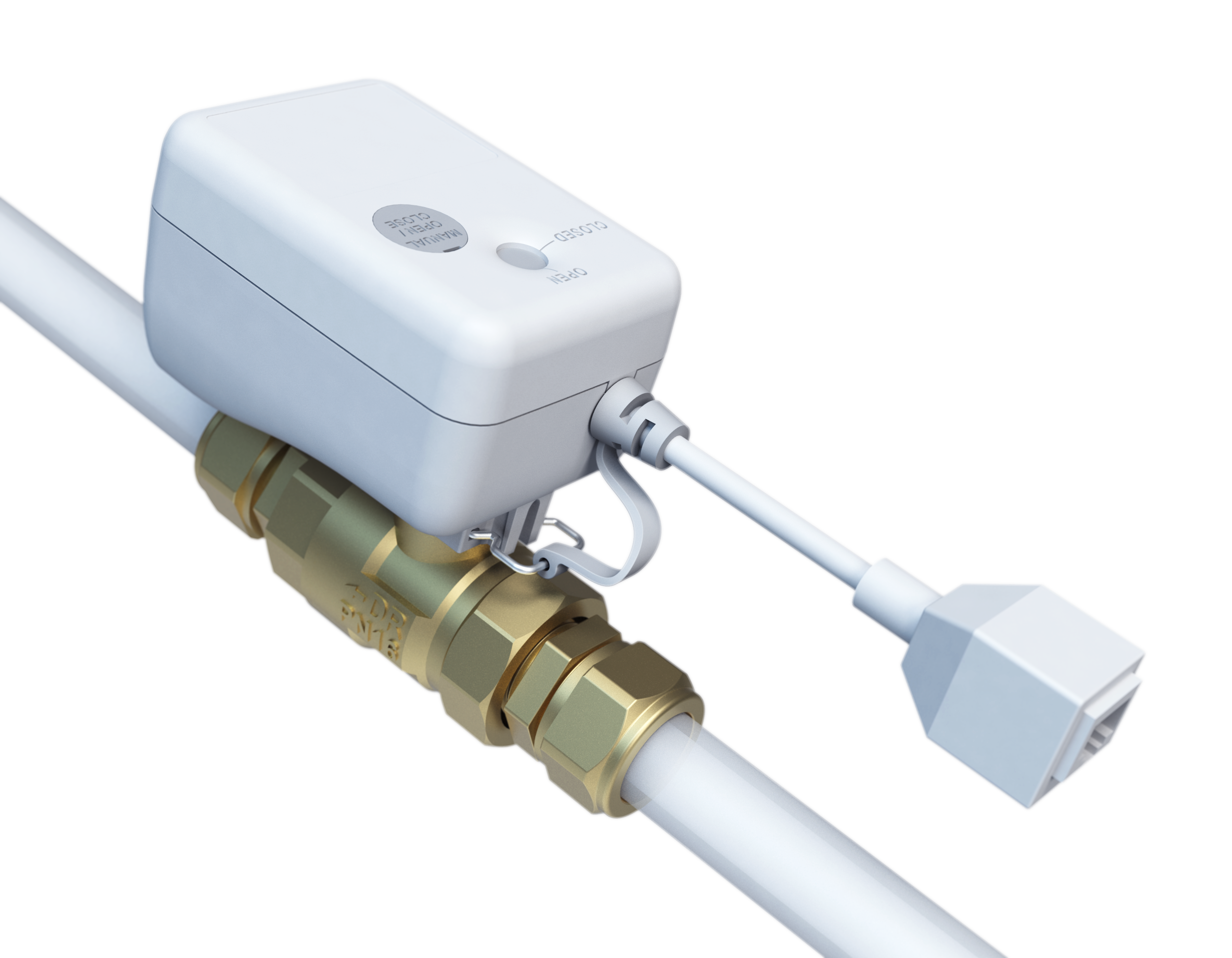

Zawór kulowy z napędem

Jeden lub dwa zawory kulowe są instalowane na domowych rurach wodnych przez autoryzowanego instalatora. Gdy czujniki wykryją wodę, dopływ wody jest natychmiast odcinany, aby zminimalizować konsekwencje potencjalnego wycieku. Użytkownicy systemu mogą również zdalnie sterować zaworem i wyświetlać jego stan za pośrednictwem aplikacji Abralife.

UWAGA! W przypadku instalacji wymagających 3 zaworów lub gdy wymiar rury jest większy niż 3/4" (DN20), należy użyć magnetycznych zaworów elektromagnetycznych 230 V z odpowiednim zasilaczem.

WaterSensor+

Bezprzewodowy czujnik wody WaterSensor+ wykrywa wodę oraz mierzy temperaturę i wilgotność. Po wykryciu wody, bezprzewodowy sygnał jest wysyłany do Linkbox+, który steruje podłączonymi zaworami i odcina dopływ wody. Użytkownicy są ostrzegani dźwiękiem i światłem zarówno na czujniku, jak i jednostce centralnej, a także za pośrednictwem aplikacji Abralife.

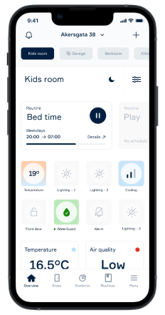

Aplikacja mobilna Abralife

Aplikacja Abralife umożliwia mieszkańcom domu konfigurowanie, monitorowanie i sterowanie maksymalnie 2 zaworami kulowymi (3 zaworami elektromagnetycznymi), 50 czujnikami bezprzewodowymi i przewodowymi taśmami czujników. W aplikacji można odczytywać temperaturę i wilgotność, otwierać i zamykać dopływ wody, a także otrzymywać natychmiastowe powiadomienia w przypadku alarmu lub innych sytuacji błędu - bez względu na to, gdzie się znajdujesz.

Aplikacja jest bezpłatna i można ją pobrać wszędzie tam, gdzie zwykle pobiera się aplikacje na urządzenia mobilne.

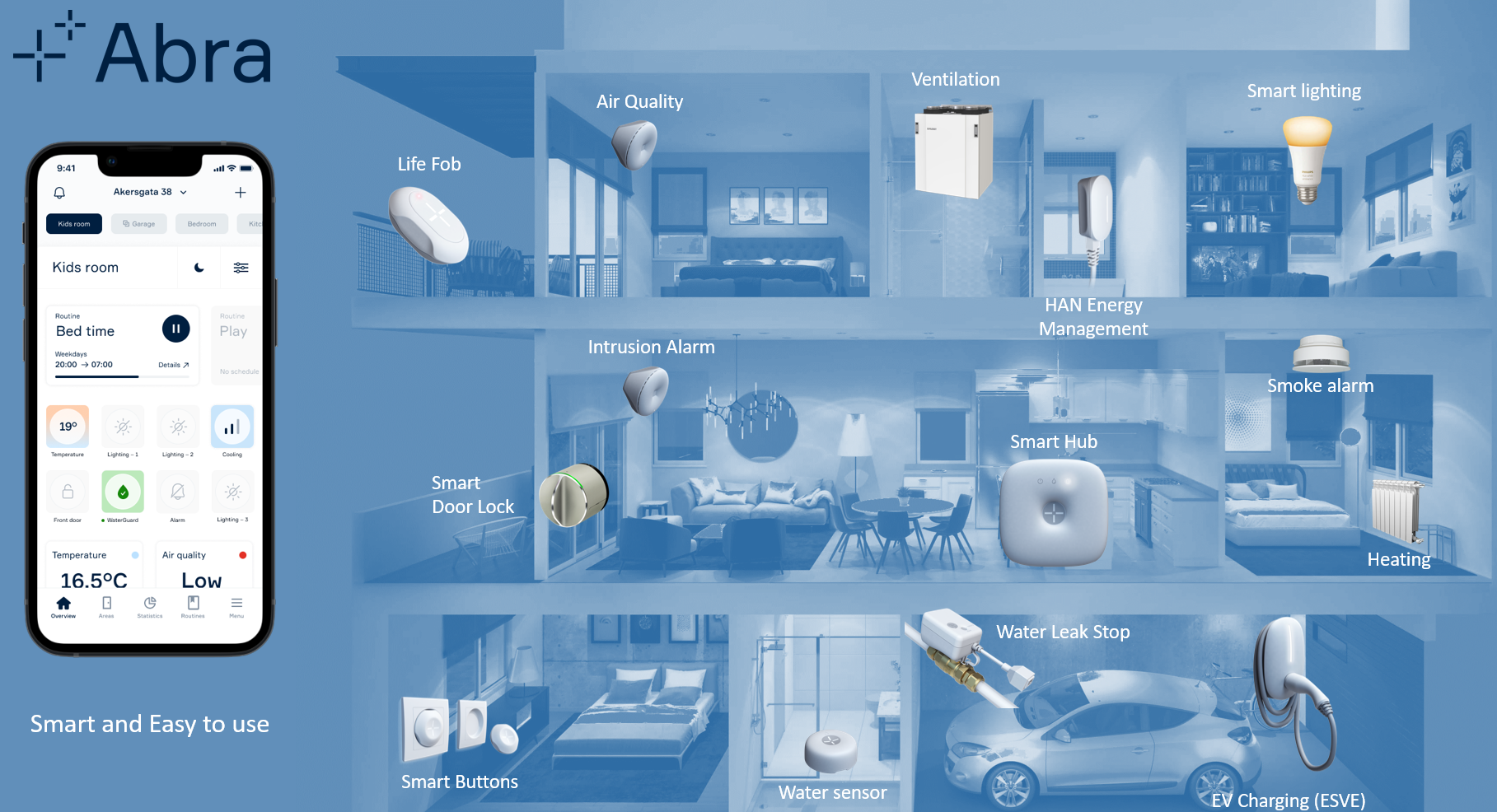

Abra - inteligentna platforma usługowa dla domów prywatnych, spółdzielni mieszkaniowych i budynków komercyjnych

Waterguard+ jest samodzielnym produktem, ale jest również zintegrowany z naszą nową inteligentną platformą usługową dla domów prywatnych, spółdzielni mieszkaniowych i budynków komercyjnych. Linkbox+, w połączeniu z aplikacją Abralife, umożliwia podłączenie, kontrolowanie i monitorowanie szerokiej gamy systemów, produktów i usług związanych z domem, takich jak kontrola wentylacji, monitorowanie zasilania, zarządzanie ciepłem, wykrywanie dymu, kontrola dostępu i inteligentne żarówki. Platformę tę (produkty, usługi i aplikację Abralife) nazywamy Abra.

Niniejsza instrukcja instalacji i obsługi jest przeznaczona dla Waterguard+ jako samodzielnego ogranicznika wycieków. Więcej informacji o tym, jak rozpocząć korzystanie z Abra i używać systemu w połączeniu z innymi inteligentnymi produktami, funkcjami i usługami, można znaleźć na stronie www.abralife.no.

*
