Linkbox+
Kompletną instrukcję instalacji i obsługi Linkbox+ można znaleźć tutaj (portal samoobsługowy Abra). Poniżej znajduje się fragment instrukcji instalacji i obsługi dla
.

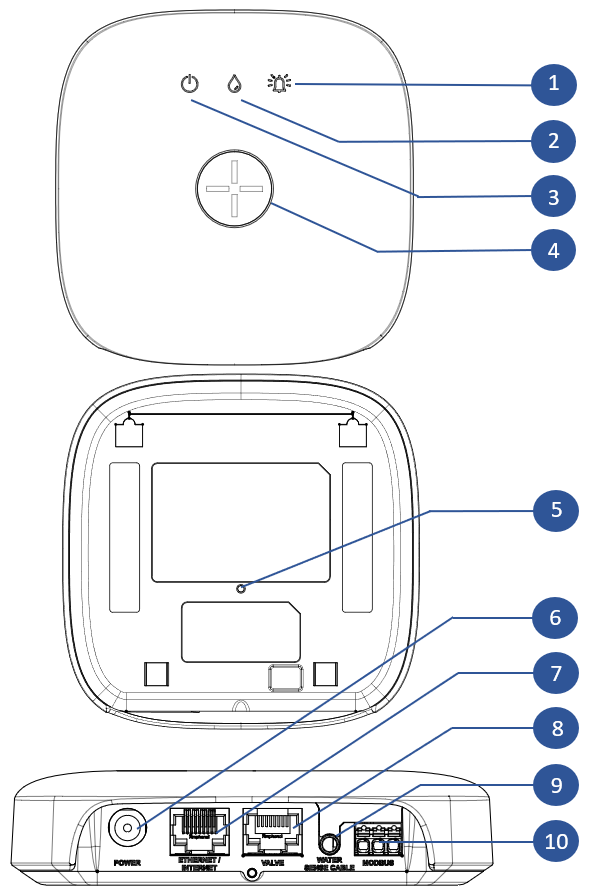

ID | Funkcja | Funkcja Opis |
1 | Symbol dzwonka (LED) |
Dioda stanu dla innych typów alarmów niż alarm wycieku. Szczegółowe informacje znajdują się w instrukcji obsługi |
2 | Symbol kropli wody (LED) | Kontrolka stanu alarmu wycieku i podłączenia czujnika. Szczegółowe informacje znajdują się w instrukcji obsługi |
3 | Symbol zasilania (dioda LED) | Kontrolka stanu systemu. Szczegółowe informacje znajdują się w instrukcji obsługi |
4 | Przycisk Linkbox | Przycisk służący do zamykania/otwierania dopływu wody, aktywowania trybu parowania i zastępowania oraz wyciszania alarmów. |
5 | Przycisk resetowania | Przycisk przywracania ustawień fabrycznych. |
6 | Złącze zasilania Linkbox+ | Do podłączenia zasilacza 24 V DC |
7 | Ethernet/Internet | Złącze RJ45 do alternatywnego połączenia z Internetem przez sieć przewodową (Ethernet) |
8 | Sterowanie zaworem | Złącze RJ45 do połączenia z zaworami (zasilanie i sygnały sterujące) |
9 | Złącze czujnika | Złącze Jack 3,5 mm do podłączenia taśmy czujnika lub kabla czujnika |
10 | Złącze Modbus* |
Złącze do podłączenia do systemów HVAC *Dostępne tylko w Linkbox+ 4G |
Zawór kulowy z siłownikiem

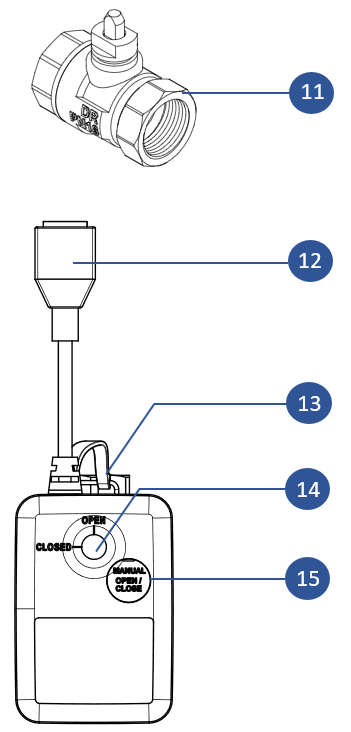

ID | Funkcja/Komponent | Zawór kulowy z siłownikiem Opis |
11 | Zawór kulowy z siłownikiem | Zawór kulowy1/2" lub 3/4" z szybkozłączem do siłownika |
12 | Złącze RJ45 | Złącze RJ45 do podłączenia siłownika do Linkbox+ (z kablem Cat.6). |
13 | Kołek blokujący | Kołek blokujący do szybkiego podłączenia zaworu |
14 | Wskaźnik położenia | Wskaźnik pozycji pokazuje pozycję zaworu przez cały czas. |
15 | Ręczne przesterowanie | Ręczne przesterowanie zaworu (np. w przypadku awarii zasilania). Wymaga śrubokręta Philips PH1 lub jego odpowiednika. |
Akcesoria standardowe

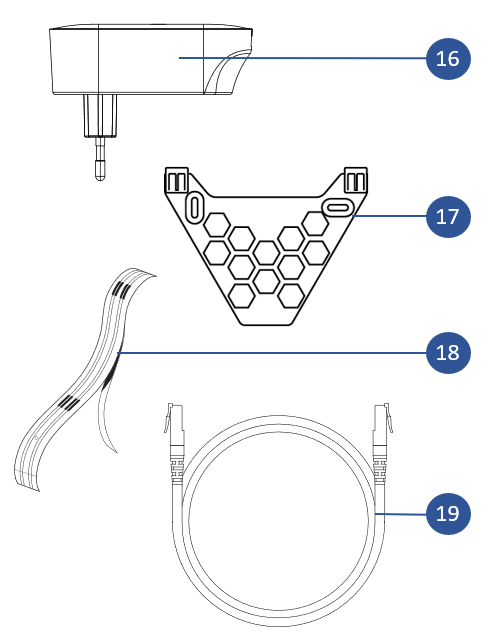

ID | Element | Element Opis |
16 | Adapter zasilania dla Linkbox+ | Zasilanie 24VDC dla Linkbox+ |
17 | Uchwyt montażowy dla Linkbox+ | Standardowy uchwyt ścienny dla Linkbox+ |
18 | Taśma czujnika z wtyczką Jack 3,5 mm | 3 metry samoprzylepnej taśmy czujnika z wtyczką Jack 3,5 mm |
19 | Kabel Cat.6 |
Kabel Cat.6 do podłączenia zaworu do Linkbox+ (zasilanie i sygnały sterujące). Standardowa długość wynosi 0,6 metra, ale system pozwala na użycie do 100 metrów kabla. |
WaterSensor+
Zobacz pełną instrukcję instalacji i obsługi czujnika WaterSensor+.
ID | Funkcja | Funkcja Opis |
20 | Symbol kropli wody (LED) | Kontrolka stanu. Sygnalizuje alarm wycieku, tryb krycia itp. Szczegółowe informacje znajdują się w tym artykule |
21 | Przycisk czujnika | Przycisk aktywujący tryb krycia, resetujący czujnik itp. |
22 | Zasilanie | Punkty styku zasilania 5VDC (w przypadku korzystania z uchwytu podłączonego do własnego zasilacza 5VDC) |
23 | Złącza uchwytu | Punkty styku do podłączenia do uchwytu |
24 | Wykrywanie nieszczelności 1 | Para sond do wykrywania nieszczelności. Alarm jest aktywowany w przypadku zwarcia punktów styku. |
25 | Wykrywanie nieszczelności 2 | Para sond do wykrywania nieszczelności. Alarm jest aktywowany, gdy punkty styku są zwarte. |
26 | Obudowa baterii | Obudowa na baterię CR2477 |
Inne wsporniki

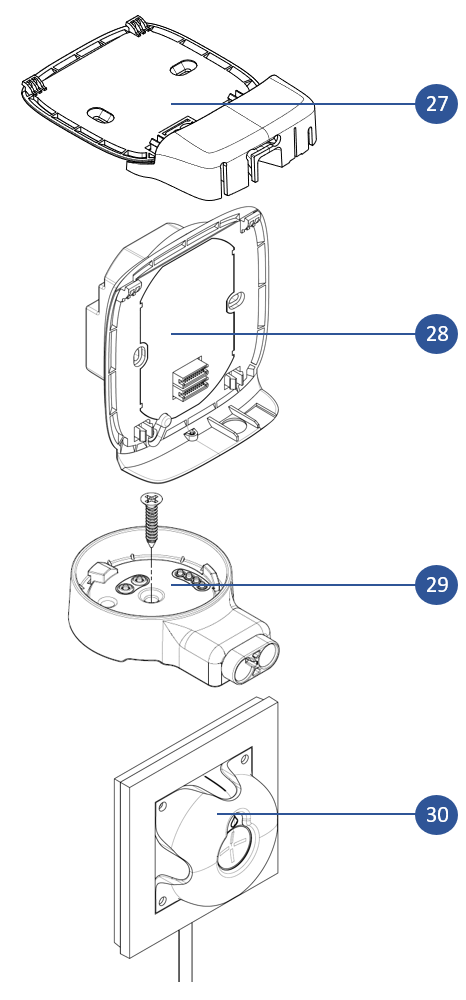

ID | Element | Element Opis |
27 | Uchwyt zabezpieczający dla Linkbox+ |
Alternatywny uchwyt dla Linkbox+ z osłoną ochronną (Planowane wprowadzenie na rynek w 2024 r.) |
28 | Stacja dokująca dla Linkbox+ (230 V, 1,5 stacja dokująca) |
Uchwyt dokujący do montażu Linkbox+ 4G w 1,5 ściennej puszce instalacyjnej (do ukrytego prowadzenia kabli) (Planowane wprowadzenie na rynek w 2024 r.) |
29 | Wspornik zasilania dla czujnika Watersensor+ | Standardowy wspornik montażowy dla czujnika WaterSensor+ z opcją podłączenia zewnętrznego zasilacza i taśmy czujnika. |
30 | Stacja dokująca dla czujnika WaterSensor+ |
Uchwyt dokujący do montażu czujnika WaterSensor+ w standardowej puszce ściennej (do ukrytego prowadzenia kabli). (Planowane wprowadzenie na rynek w 2024 r.) |
Inne akcesoria

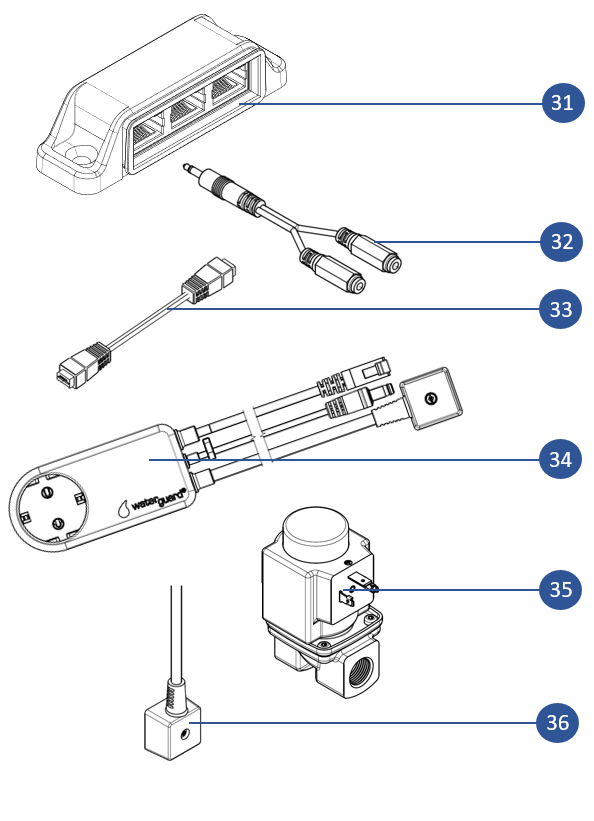

ID | Element | Element Opis |
31 | Rozdzielacz kabla sieciowego - do instalacji dwóch (2) zaworów kulowych | Służy do sterowania 2 zaworami kulowymi z tego samego Linkbox+ (np. VV i KV) |
32 | Rozgałęźnik taśmy czujnika z gniazdem 3,5 mm | Rozgałęźnik do podłączenia dodatkowej taśmy czujnika (2 x 3 metry) |
33 | Łącznik do taśmy czujnika | Łącznik do przedłużenia taśmy czujnika (2 x 3 metry) |
34 | Adapter zasilania dla Linkbox+ i zaworów elektromagnetycznych 24 V DC / 230 V AC |
Adapter musi być używany, jeśli zamiast zaworów kulowych mają być używane zawory elektromagnetyczne 230 V (od 1/2" do 2"). (Planowane uruchomienie grudzień 2023) |
35 | Zawory elektromagnetyczne 1/2"-2" (DN15-DN50) | Zawór elektromagnetyczny 230V Danfoss (1/2" do 2") |
36 |
Kabel rozdzielający do zaworów elektromagnetycznych - 0,65 m |
Służy do sterowania maksymalnie 3 zaworami elektromagnetycznymi z tego samego Linkbox+ lub do zwiększenia odległości od wtyczki ściennej do zaworu. |
