Instrukcja instalacji i obsługi Adapter 1 i 2 (WTG-36A)

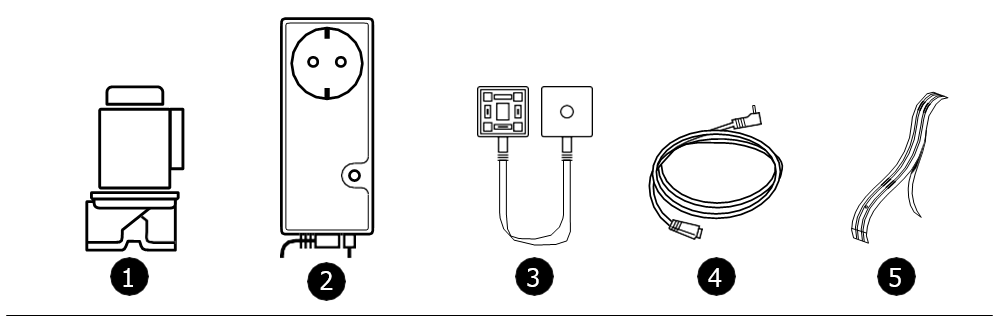

KOMPONENTY W OPAKOWANIU

1	ZAWÓR ELEKTROMAGNETYCZNY (1 LUB 2 SZTUKI)	Zawór elektromagnetyczny Danfoss - dostępny w rozmiarach 1/2" i 3/4".
2	STEROWANIE ZAWOREM	Monitoruje wycieki i aktywuje zawór elektromagnetyczny, gdy kabel/taśma czujnika urządzenia wykryje wyciek.
3	KABEL ROZGAŁĘZIAJĄCY (GDY ZESTAW ZAWIERA DWA ZAWORY)	Kabel, który tworzy rozgałęzienie umożliwiające jednoczesne sterowanie 2 zaworami.
4	ZŁĄCZE JACK	Służy do podłączania taśmy czujnika do sterownika zaworu.
5	TAŚMA CZUJNIKA	3-metrowa taśma czujnika z klejem, przyklejana do podłoża w miejscach, w których może gromadzić się woda z wycieków.

Informacje o sterowaniu zaworem

Sterownik zaworu Waterguard® to kompaktowe rozwiązanie, w którym cała niezbędna elektronika znajduje się w urządzeniu, które należy umieścić w uziemionym gnieździe.

Urządzenie posiada gniazdo 230V AC 10A do podłączenia zmywarki itp. W przypadku wycieku wody sterownik zaworu odłączy napięcie do tego gniazda.

UWAGA! GNIAZDO NIE JEST PRZEZNACZONE DO PODŁĄCZANIA PODGRZEWACZY GORĄCEJ WODY (por. NEK 400 - Norweski Komitet Elektrotechniczny (NEK)).

Urządzenie jest wyposażone w 1,5-metrowy przewód z 3-stykowym złączem, który łączy się z zaworem elektromagnetycznym. Jeśli zamontowane są dwa zawory, używany jest kabel dzielony, a oryginalna śruba mocująca złącze zaworu elektromagnetycznego na sterowniku zaworu jest przełączana na złącze kabla dzielonego. Dostarczona długa śruba służy do połączenia złącza sterownika zaworu ze złączem męskim na kablu dzielonym.

NOWE FUNKCJE W TEJ WERSJI

W porównaniu z poprzednim modelem (WTG-26A-B) dostępne są teraz dwie nowe funkcje:

FUNKCJA BEZPIECZEŃSTWA.

Urządzenie ma wbudowaną funkcję bezpieczeństwa, która zapobiega przypadkowemu wyciągnięciu kabla czujnika ze sterownika zaworu. Jeśli tak się stanie, przez około 0,5 sekundy będzie emitowany powtarzający się sygnał dźwiękowy, wskaźnik LED w przycisku resetowania będzie migać na czerwono i zielono, a zawór elektromagnetyczny odetnie dopływ wody. Po wymianie wtyczki alarm sterownika zaworu zostanie zresetowany, a zawór elektromagnetyczny ponownie się otworzy.

UWAGA! Monitorowane jest tylko samo złącze, jeśli nastąpi przerwanie przewodów czujnika, nie będzie to sygnalizowane przez tę funkcję!

ZAWÓR SAMONASTAWNY

Sterownik zaworu jest wyposażony w samozamykający się zawór elektromagnetyczny. Zapobiega to zablokowaniu zaworu pilotowego w zaworze elektromagnetycznym w wyniku np. obecności cząstek stałych w wodzie.

Urządzenie jest dostarczane z zaprogramowanym jednym ćwiczeniem na 24 godziny. Możliwe jest przeprogramowanie na następujące 3 funkcje:

1 raz na 24 godziny - 1 raz na tydzień - brak ćwiczenia zaworu.

Ćwiczenie można przeprogramować w następujący sposób:

Przed podłączeniem urządzenia do gniazda 230V, gniazdo musi być podłączone do sterownika zaworu!

Następnie należy nacisnąć i przytrzymać przycisk Reset przed podłączeniem urządzenia do gniazdka, przytrzymać przycisk i po 20 sekundach rozlegnie się sygnał dźwiękowy. Ten sygnał dźwiękowy będzie zapętlony w 3 różnych krokach, dopóki przycisk Reset nie zostanie zwolniony po wybranej sekwencji.

Jeśli przycisk Reset zostanie zwolniony po 1 sygnale dźwiękowym, urządzenie będzie uruchamiać zawór co 24 godziny. Jeśli przycisk Reset zostanie zwolniony po 2 sygnałach dźwiękowych, urządzenie będzie uruchamiać zawór co 7 dni. Jeśli przycisk Reset zostanie zwolniony po 3 sygnałach dźwiękowych, urządzenie nie będzie wykonywać ćwiczeń.

Aby sprawdzić stan pierścienia ćwiczeń, wykonaj następujące czynności:

Przejście jack musi być nadal podłączone. Wyjmij sterownik zaworu z gniazda i odczekaj około 10 sekund, a następnie włóż go ponownie do gniazda. Urządzenie wyemituje teraz liczbę sygnałów dźwiękowych odpowiadającą wybranej częstotliwości ćwiczeń.

Jeśli chcesz zmienić częstotliwość ćwiczeń, powtarzaj opisaną powyżej procedurę do momentu wybrania żądanego stanu.

UWAGA! Podczas ćwiczeń wystąpi przerwa w napięciu w gnieździe 230 V urządzenia. Przerwa ta trwa około 20 ms. W szczególnych przypadkach może to spowodować zmianę stanu pracy niektórych urządzeń podłączonych do gniazdka. Jeśli tak się stanie, nie jest to uważane za usterkę sterownika zaworu Waterguard.

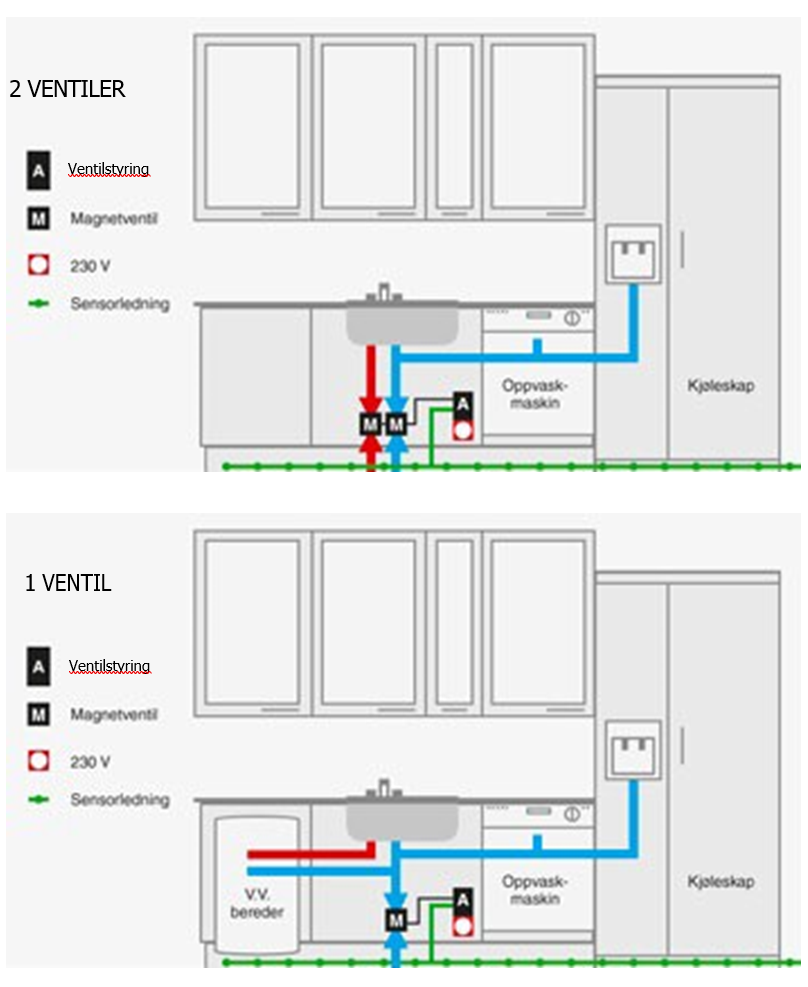

INSTRUKCJA INSTALACJI

ZAWÓR ELEKTROMAGNETYCZNY

1. Zawór elektromagnetyczny najlepiej jest zamontować na wlocie zimnej wody za głównym zaworem odcinającym. Pożądane jest zamontowanie filtra siatkowego, ponieważ zapewni to lepsze warunki pracy zaworu elektromagnetycznego.

2. Podczas montażu należy upewnić się, że zastosowany materiał uszczelniający nie dostał się do samego zaworu.

3. Zawór elektromagnetyczny może być montowany poziomo i pionowo; gdy zawór jest zamontowany poziomo, cewka elektryczna nigdy nie może być skierowana w dół!

4. Zawór elektromagnetyczny musi być zainstalowany w prawidłowym kierunku przepływu, patrz strzałka na korpusie zaworu.

STEROWANIE ZAWOREM I TAŚMA CZUJNIKA

1. Sterownik zaworu jest instalowany w uziemionym gnieździe 230 V w pobliżu zaworu elektromagnetycznego i obszaru, który ma być monitorowany pod kątem wycieków.

2. Podłącz przejście jack w sterowniku zaworu i przymocuj je opaskami kablowymi do podstawy.

3. Podłącz złącze zaworu elektromagnetycznego sterownika zaworu do złącza elektrycznego zaworu i dokręć śrubę pośrodku, tak aby obudowa złącza była zaciśnięta na cewce zaworu.

4. Włóż taśmę czujnika do złącza Jack z niebieskim plastikowym elementem na końcu taśmy czujnika skierowanym z dala od metalowych styków w złączu na końcu złącza Jack.

5. Usuń papier pokrywający spód taśmy czujnika i przyklej go do powierzchni, na której będzie zbierać się woda z wycieków.

URUCHOMIENIE I TEST

1. Upewnij się, że nie słychać żadnych sygnałów dźwiękowych, a wskaźnik LED w przycisku Reset świeci się na zielono.

2. Otwórz kran, aby woda Tutaj należy sprawdzić, czy zawór rzeczywiście zamyka się w kolejnych testach.

3. Przetestuj funkcję bezpieczeństwa złącza czujnika, wyciągając je.

   • Rozlegnie się krótki (ok. 0,5 s) powtarzający się sygnał dźwiękowy.

   • Wskaźnik LED w przycisku resetowania będzie świecić na przemian na czerwono i zielono, a zawór elektromagnetyczny zostanie zamknięty. Po ponownym włożeniu wtyczki do gniazda należy upewnić się, że proces ten zostanie zatrzymany.

4. Użyj mokrej szmatki, aby zwilżyć jeden z punktów czujnika.

5. Zawór sterujący powinien teraz sygnalizować wyciek powtarzającym się co około sekundę sygnałem dźwiękowym. Wskaźnik LED w przycisku resetowania powinien zaświecić się na czerwono, a zawór elektromagnetyczny powinien odciąć dopływ wody.

6. Sprawdź, czy woda przestała płynąć z kranu, który został otwarty.

7. Odczekaj 1 minutę i dokładnie osusz zwilżony punkt czujnika.

8. Wyłącz alarm, naciskając przycisk Reset. Sygnał dźwiękowy powinien teraz ustać, a wskaźnik LED w przycisku Reset zaświeci się na zielono. Zawór powinien ponownie otworzyć się na wodę.

9. Upewnij się, że woda zaczyna płynąć z wciąż otwartego kranu.

10. Zamknij kran.

UWAGA! Po przetestowaniu systemu właściciel domu/użytkownik musi zostać dokładnie przeszkolony w zakresie obsługi systemu.

SKRZYNKA ZASAD

PORADNIK UŻYTKOWNIKA

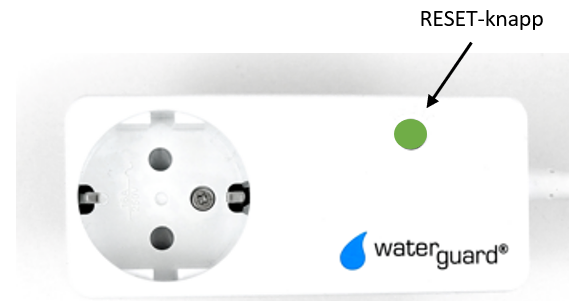

Kontrolka w przycisku Reset będzie świecić na zielono w normalnych warunkach pracy. W przypadku ALARMU wskaźnik zaświeci się na czerwono i wraz z sygnałem dźwiękowym zasygnalizuje aktywację czujnika wycieku.

WŁĄCZONY ALARM

1. Jeśli woda dostała się do czujnika, sterownik zaworu będzie emitował powtarzające się sygnały dźwiękowe przez około 1 sekundę, a przycisk Reset zaświeci się na czerwono. Zawór elektromagnetyczny zamknął dopływ wody.

2. Jest to spowodowane wyciekiem wody lub innymi warunkami, takimi jak pranie itp.

3. Zlokalizuj wyciek wody/rozlanie wody i osusz, jeśli to możliwe.

4. Sygnał dźwiękowy można zatrzymać, naciskając jeden raz przycisk Reset. Jeśli czujnik jest nadal mokry, zaświeci się na czerwono.

5. Zamknij główny zawór odcinający i skontaktuj się z hydraulikiem, jeśli jest to prawdziwy wyciek wody.

6. Po naprawieniu uszkodzenia lub wycieku wody mokrą część czujnika należy dokładnie wytrzeć suchą szmatką.

7. Naciśnij przycisk Reset, a kontrolka zmieni kolor z czerwonego na zielony, zawór elektromagnetyczny otworzy się.

TEST SYSTEMU (co najmniej dwa razy w roku)

1. Otwórz kran z wodą i pozwól wodzie płynąć

2. Użyj wilgotnej szmatki i zwilż punkt czujnika, alarm zostanie uruchomiony, a woda zostanie odcięta.

3. Upewnij się, że woda w otwartym kranie przestała płynąć.

4. Dokładnie wytrzyj czujnik suchą szmatką i naciśnij przycisk Reset, aby wyciszyć alarm. Sygnał dźwiękowy powinien teraz ustać, a wskaźnik LED w przycisku Reset zaświeci się na zielono. Zawór powinien ponownie otworzyć się na wodę.
