INSTRUKCJA INSTALACJI
INSTRUKCJA OBSŁUGI
ADAPTER 1 I 2 (WTG-26A-B)
| 1 Zawór 1/2" | NRF 5648253 |
| 2 zawory 1/2" | NRF 5648215 |
| 1 zawór 3/4" | NRF 5648254 |

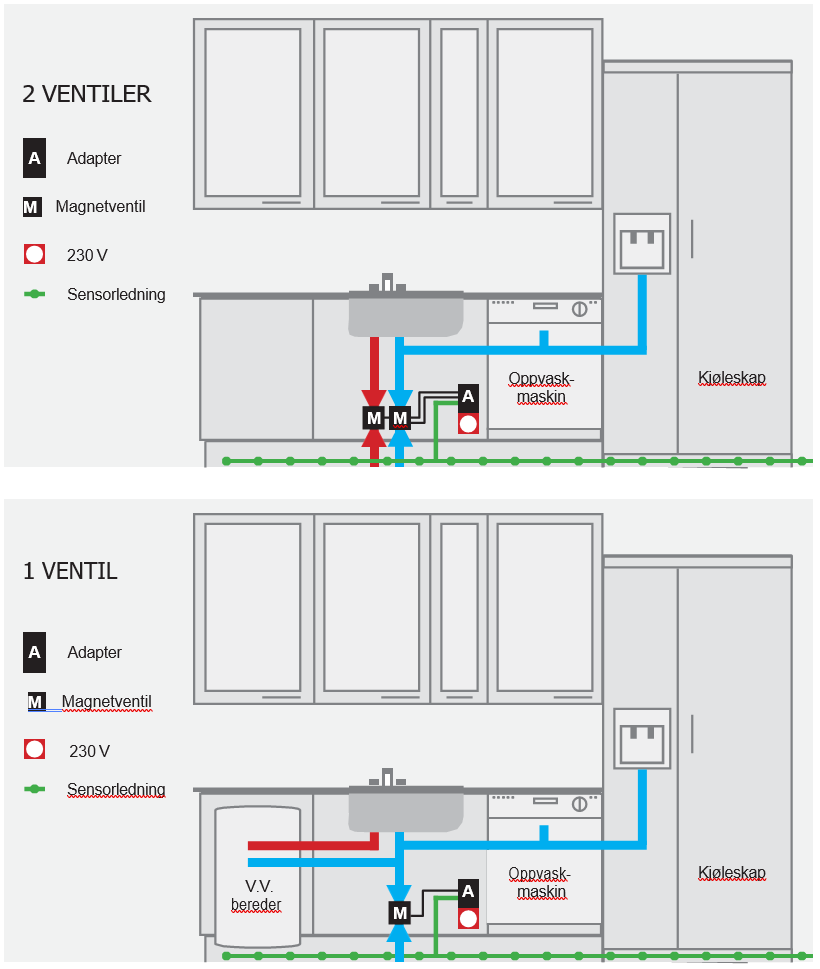

SZKIC OGÓLNY ADAPTERA WATERGUARD

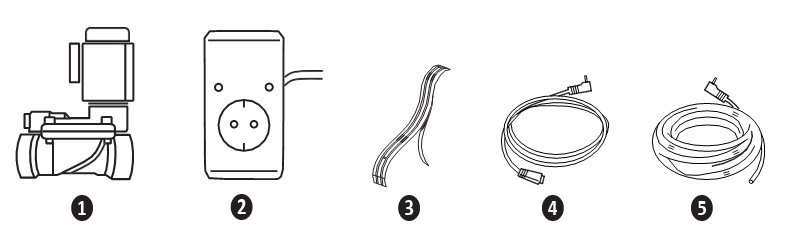

ELEMENTY W OPAKOWANIU
| 1 | ZAWÓR ELEKTROMAGNETYCZNY (1 LUB 2 SZT.) | Zawór elektromagnetyczny Danfoss - dostępny w rozmiarach 1/2" i 3/4" |
| 2 |
ADAPTER Z ZASILACZEM |
Dostarcza zasilanie do zaworów elektromagnetycznych i wykrywa sygnał z kabla czujnika. Posiada własne gniazdo zasilania do zmywarek itp., które automatycznie odcina zasilanie w przypadku wycieku. |
| 3 | TAŚMA CZUJNIKA |
3 metry taśmy czujnika, która może być używana zamiast kabla czujnika. Taśma czujnika ma klej z tyłu i jest łatwiejsza do ułożenia z adaptera ściennego do miejsc, które mają być monitorowane. Użyj dostarczonego przejścia jack |
| 4 | PRZEJŚCIE JACK | Służy do podłączenia taśmy czujnika do adaptera |
| 5 | KABEL CZUJNIKA | 4-metrowy kabel czujnika poprowadzony od adaptera do monitorowanych lokalizacji. Jest to alternatywa dla taśmy czujnika |
Informacje o modelu adaptera
Model adaptera WaterGuard to kompaktowe rozwiązanie, w którym cała elektronika jest umieszczona razem w adapterze do bezpośredniej instalacji w gnieździe ściennym. Po aktywacji odetnie również zasilanie podłączonego urządzenia elektrycznego.
Adapter posiada fabrycznie zamontowany kabel dla 1 lub 2 zaworów elektromagnetycznych (patrz schemat dla różnych opcji). Dostarczony kabel lub taśmę czujnika wystarczy podłączyć do adaptera i ułożyć w monitorowanych miejscach.
INSTRUKCJA INSTALACJI
ZAWÓR MAGNETYCZNY
-
Zawór elektromagnetyczny jest montowany na rurze zimnej wody za głównym zaworem odcinającym. Jeśli zamontowany jest wąż pożarniczy, zawór elektromagnetyczny musi być zainstalowany za wylotem węża pożarniczego.
-
Zawór elektromagnetyczny można zamontować poziomo lub pionowo. Gdy zawór jest zamontowany poziomo, cewka nigdy nie może być zawieszona w dół.
-
Zawór elektromagnetyczny musi być zainstalowany w prawidłowym kierunku przepływu, oznaczonym strzałką na zaworze.
-
Podłącz kabel zasilający do zaworu elektromagnetycznego. Należy pamiętać o włożeniu dostarczonej gumowej uszczelki między złącze a zawór. Następnie złącze należy przykręcić do zaworu za pomocą dostarczonej śruby.
UWAGA! Filtry należy zamontować przed zaworem elektromagnetycznym, ponieważ istnieje ryzyko osadzania się zanieczyszczeń i większych cząstek w obudowie zaworu.
ADAPTER ŚCIENNY Z KABLEM CZUJNIKA LUB TAŚMĄ CZUJNIKA
-
Taśmę czujnika lub kabel czujnika podłącza się do adaptera za pomocą złącza jack i mocuje w monitorowanych miejscach: Pod podgrzewaczem wody, zmywarką, pralką, lodówką podłączoną do wody lub innymi urządzeniami podłączonymi do wody.
-
Adapter jest podłączany do gniazda, w którym ma być prowadzony główny monitoring, zazwyczaj w szafkach kuchennych w połączeniu ze zmywarką. Kabel zasilający zmywarki podłącza się do adaptera, aby odciąć zasilanie w przypadku wycieku.
UWAGA! Zawsze należy przetestować system po instalacji, zwilżając taśmę czujnika mokrą szmatką lub podobnym materiałem i sprawdzając, czy zawór odcina wodę. Naciśnij RESET na adapterze ściennym, aby ponownie otworzyć zawór po przetestowaniu.
SYSTEM POWINIEN BYĆ TESTOWANY PRZEZ UŻYTKOWNIKA CO NAJMNIEJ DWA RAZY W ROKU.

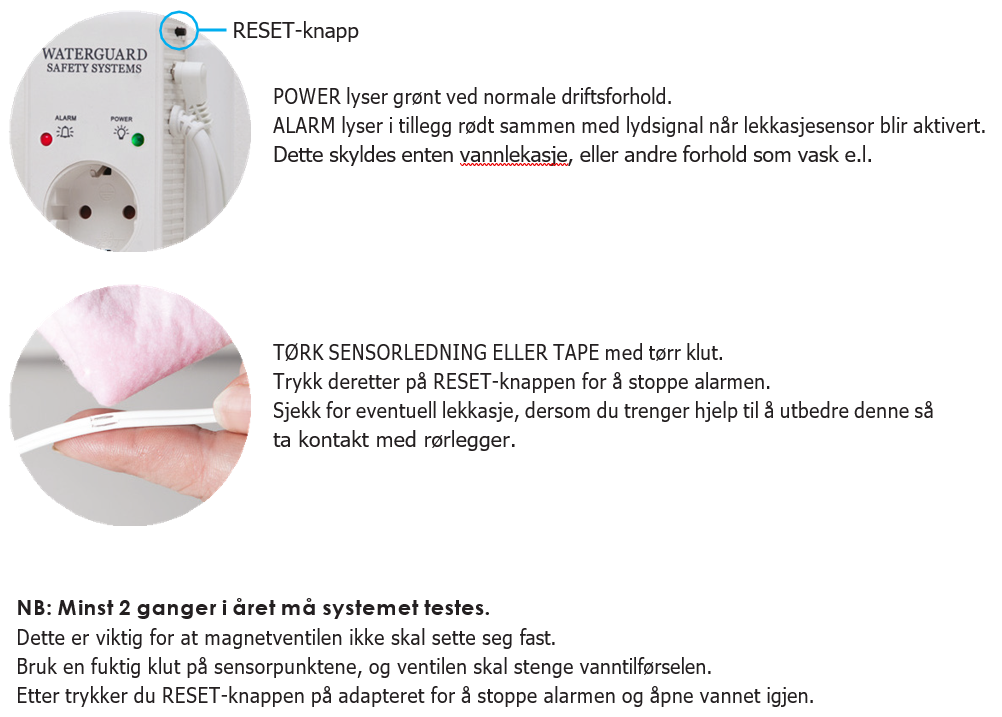

INSTRUKCJA OBSŁUGI
