Introduktion till Linkbox+
Detta är en detaljerad lösningsbeskrivning som visar olika sätt att installera Linkbox+(B) i anslutning till fördelningsskåp och i undertak. Artikeln beskriver inte installation av ventiler och andra tillbehör. Se istället översikten över specifika installationslösningar.
Beskrivning av lösning
Linkbox+ installeras 1) utanför fördelningsskåp i metall, 2) inuti fördelningsskåp i plast eller 3) ovanför taket i kommersiella byggnader.
Installation av Linkbox

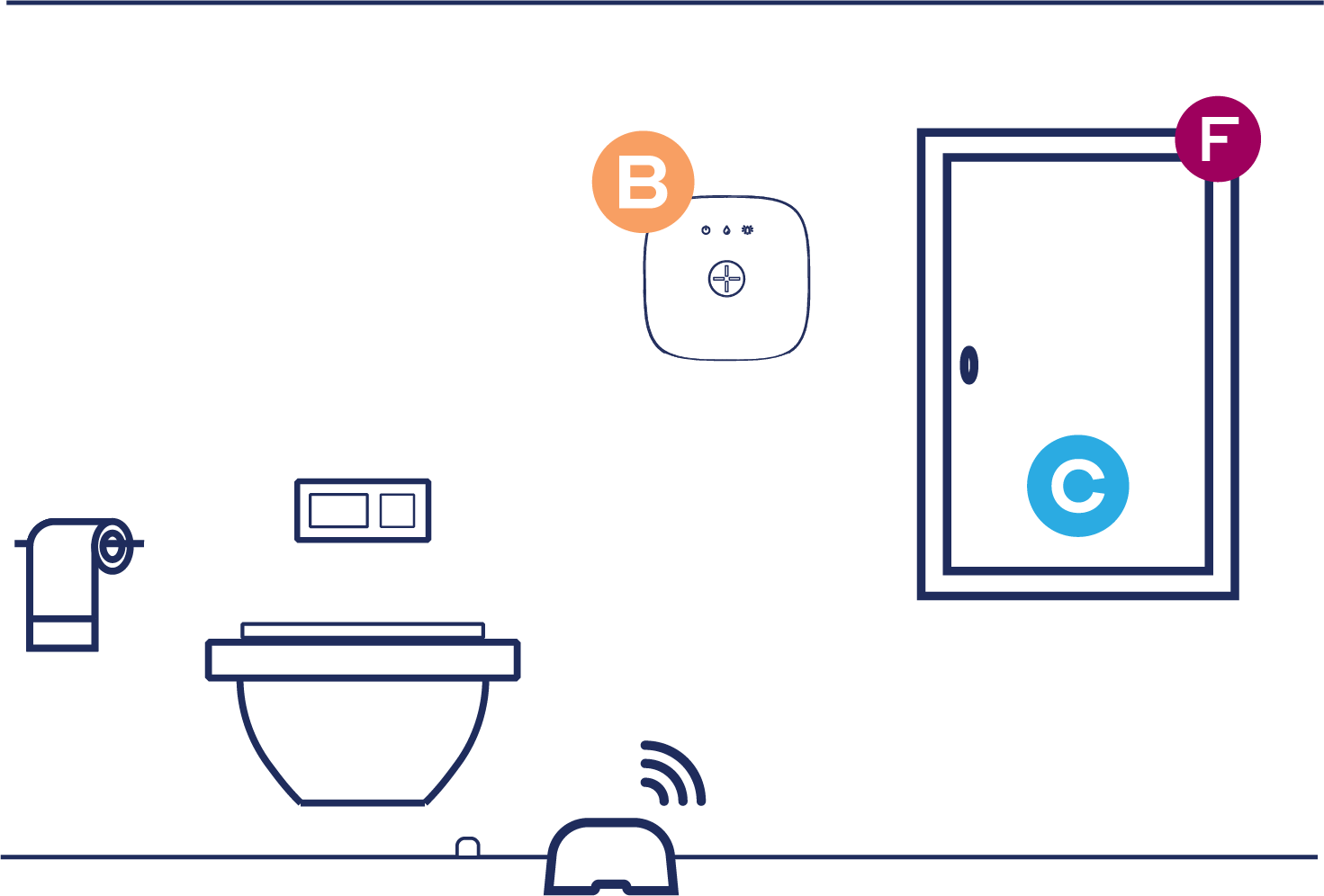

Kopplingsschema - Installation utanför fördelningsskåpet
Strömförsörjningen och nätverkskabeln för styrning av ventilerna(C) dras dolda i väggen från fördelningsskåpet (F) till Elko dubbelväggslåda (bakom B). Linkbox+(B) monteras på Linkbox+ säkerhetsfäste (bakom B) i kombination med Namron-locket (bakom B) för den dubbla väggboxen. Linkbox+ Safety Bracket är anpassat för montering direkt på väggdosan och använder skruvar som medföljer väggdosan. Kablarna dras ut genom de borrade hålen i Namron-locket och ansluts till Linkbox+.
Vi rekommenderar att du använder Elko dubbelväggsdosa i kombination med Namron-locket för dubbelväggsdosan och Linkbox+ säkerhetsfäste.
| Ikon | Typ av produkt | Kvantitet | Kommentar | Produktbeskrivning |
|
|
Linkbox+ (centralenhet) och medföljande 24V nätadapter |
1 st. |
Linkbox+ 4G eller Linkbox+ WiFi |
Centralenheten Linkbox+ (B) monteras med hjälp av produkterna i listan nedan; montera först den dubbla väggboxen, sedan locket, Safeby Bracket och sedan Linkbox+. Provmontera och borra sedan hål i locket för att dra kablar från väggboxen till Linkbox+. |
|
Linkbox+ säkerhetsfäste |
1 st. |
- |
Monteringshålen är anpassade till väggdosa med 60 mm avstånd mellan hålen. |
|
|
Namron-lucka för dubbel väggdosa |
1 st. |
- |
- |
|
|
Elko dubbel väggdosa |
1 st. |
- |
Väggdosa installerad i väggen, kablar från ventiler och strömförsörjning dolda i väggen. |
|
|
|
Vattenskyddande ventiler |
Beroende på installation |
Se specifika guider för ventiler |
Ventiler monterade i fördelningsskåp, antingen kulventiler eller magnetventiler |
|
|
Fördelningsskåp |
1 st. |
- |
Fördelarskåp av plast eller metall. |
Produktlista - Installation utanför fördelningsskåpet
| Produktlista | Antal enheter | Art.nr. | NOBB |
| Linkbox+ (centralenhet) och medföljande 24V nätadapter |
1 st. |
Linkbox+ 4G Eller Linkbox+ WiFi |
Linkbox+ 4G eller Linkbox+ WiFi Linkbox+ WiFi |
| Linkbox+ säkerhetsfäste |
1 del |
72.380.337313 |
5648924 |
|
Namron-lock för dubbelväggig box (El.nr. 1214926) |
1 st. |
7070990330800 (Namron) |
EJ TILLÄMPLIGT |
|
Elko dubbelväggig låda |
1 st. |
EKO07420 (Elko) |
EJ TILLÄMPLIGT |

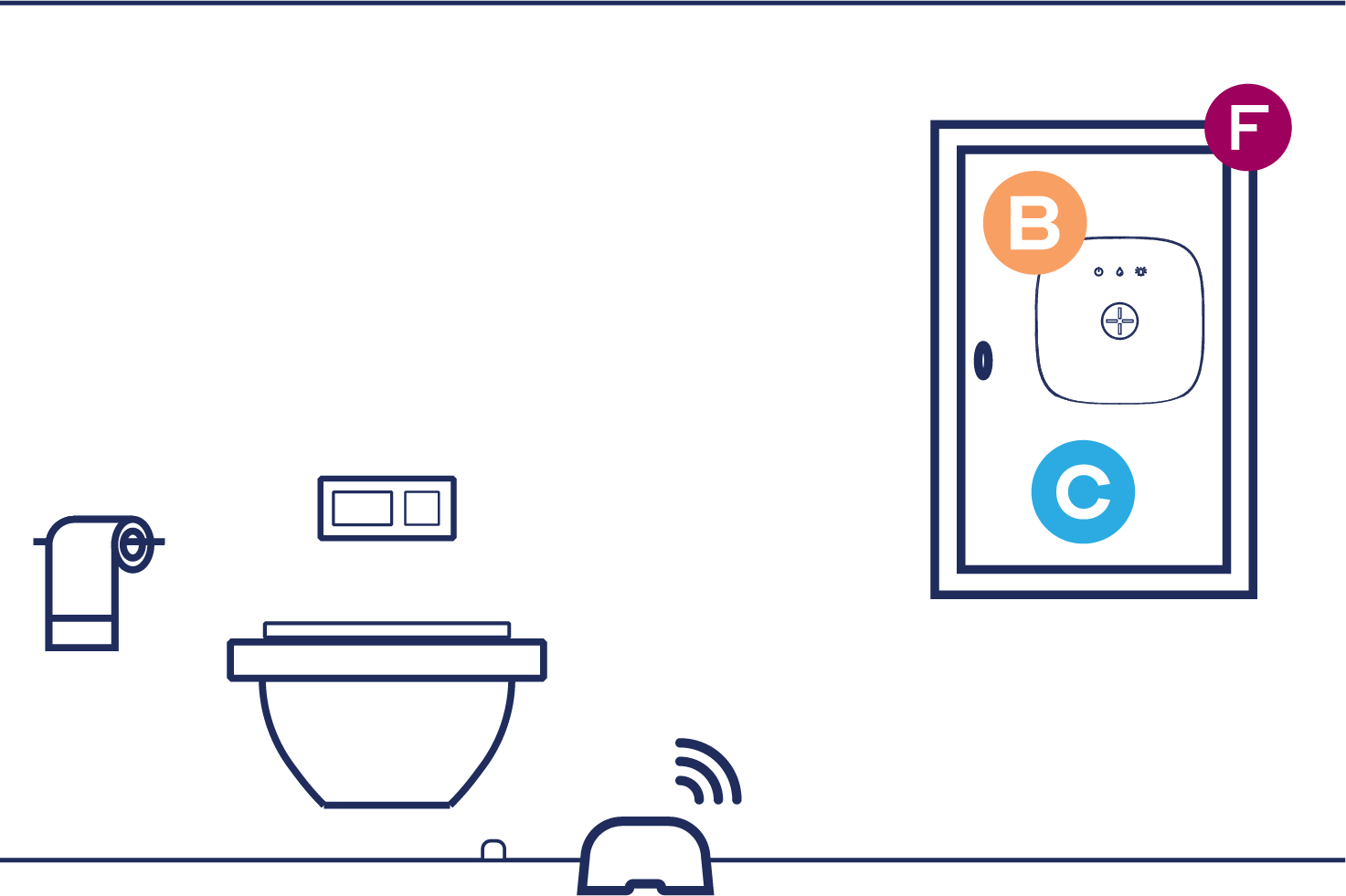

Kopplingsschema - Installation i plastfördelningsskåp
Strömförsörjning och nätverkskabel för styrning av ventiler(C) finns tillgängliga inuti plastfördelningsskåpet, eller där frontpanelen/dörren är tillverkad av plast. Linkbox+(B) monteras på det medföljande fästet inuti fördelningsskåpet.
Observera!
- Ett separat vägguttag med 230V AC måste finnas i fördelningsskåpet.
- Fördelarskåpet måste vara tillverkat av plast eller ha en frontpanel/dörr av plast för att minimera påverkan på den trådlösa räckvidden mellan Linkbox+, WaterSensor+ och eventuella andra smarta enheter som installeras.
| Ikon | Produktnummer | Antal av | Kommentar | Produktbeskrivning |
|
|
Linkbox+ (centralenhet) och medföljande 24V nätadapter |
1 st. |
Linkbox+ 4G eller Linkbox+ WiFi |
Centralenheten (B) monteras på lämplig plats i köksinredningen med hjälp av det medföljande väggfästet och ansluts till ström via den medföljande 24V nätadaptern.
|
|
|
Vattenskyddande ventiler |
Beroende på installation |
Se specifika guider för ventiler |
Ventiler monterade i fördelningsskåpet, antingen kulventiler eller magnetventiler |
|
|
Fördelningsskåp |
1 st. |
- |
Fördelarskåp av plast eller metall. |
Produktlista - Installation i fördelningsskåp av plast
Installationen kräver inga ytterligare produkter från Abra eller Waterguard utöver montering av väggkontakten för 24V nätadaptern.
| Produktlista | Antal produkter | Art.nr. | NOBB |
| Linkbox+ (centralenhet), inklusive medföljande 24V nätadapter och standardfäste |
1 st. |
Linkbox+ 4G eller Linkbox+ WiFi |
Linkbox+ 4G eller Linkbox+ WiFi Linkbox+ WiFi |

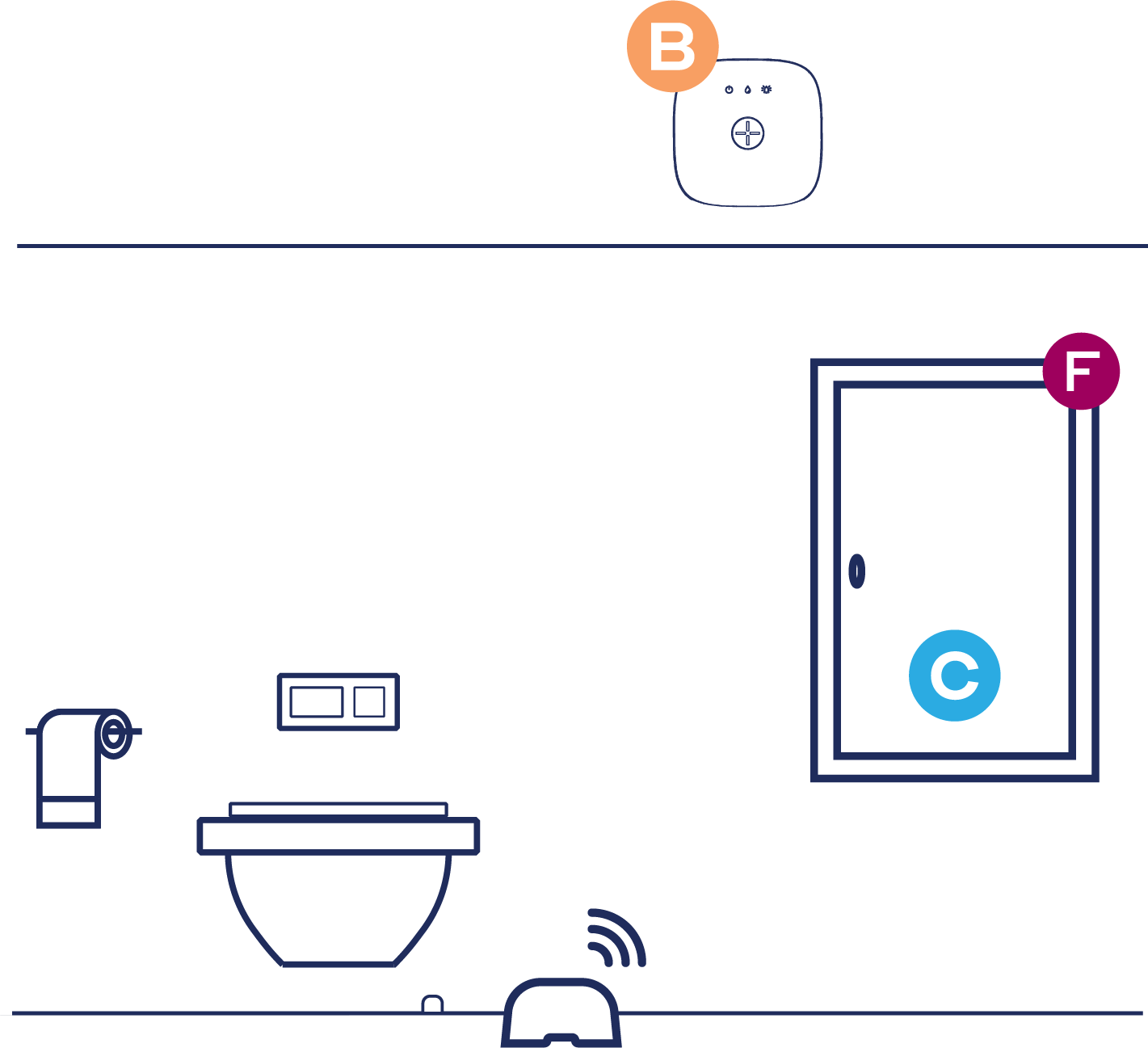

Kopplingsschema - Installation i taket
Linkbox+(B) monteras på det medföljande fästet i taket (ovanför takpanelerna) och ansluts till nätverkskabeln från ventilerna(C) som är monterade i fördelningsskåpet(F). Om den medföljande nätverkskabeln (0,6 m) är för kort kan alla standardnätverkskablar (Cat 5 eller nyare) upp till 100 m användas.
Obs!
- Den här installationsmetoden är typisk för kommersiella byggnader och andra platser där det finns lösa takpaneler. Installationen är särskilt lämplig för integrering med SD-system för integrering med andra system i byggnaden. Se artikeln Waterguard+ ansluten till SD-system för mer information.
Produktlista - Installation i tak
Installationen kräver inga ytterligare produkter från Abra eller Waterguard utöver installation av ett vägguttag för en 24V strömadapter.
| Lista över produkter | Antal produkter | Art.nr. | NOBB |
| Linkbox+ (centralenhet), inklusive medföljande 24V nätadapter och standardfäste |
1 st. |
Linkbox+ 4G eller Linkbox+ WiFi |
Linkbox+ 4G eller Linkbox+ WiFi Linkbox+ WiFi |
