Uppgradera din befintliga Waterguard till Waterguard+

Introduktion till Waterguard

Om ditt hem redan har Waterguard läckageskydd installerat kan du enkelt uppgradera till ett fullfjädrat Waterguard+-system utan hjälp av en rörmokare.

Genom att installera den nya centralenheten Linkbox+ och den nya strömadaptern för Linkbox+ och magnetventiler (24V DC / 230V AC) är det möjligt att styra upp till tre (3) magnetventiler via Linkbox+, samt visa status och styra ventiler i Abralife-appen.

Den nya strömadaptern för uppgradering från Waterguard till Waterguard+ kommer att finnas tillgänglig under första halvåret 2024.

Beskrivning av lösningen

Uppgraderingen kan utföras oberoende av det befintliga Waterguard-systemet, förutsatt att de befintliga magnetventilerna är av den typ som använder Danfoss 230V AC-magneter. Det är möjligt att styra upp till tre (3) magnetventiler genom att koppla ventilerna i serie. Se sista stycket för mer information.

Följ instruktionerna nedan för att uppgradera från Waterguard till Waterguard+:

1. Koppla bort den befintliga ventiladaptern från vägguttaget för att koppla bort strömförsörjningen.

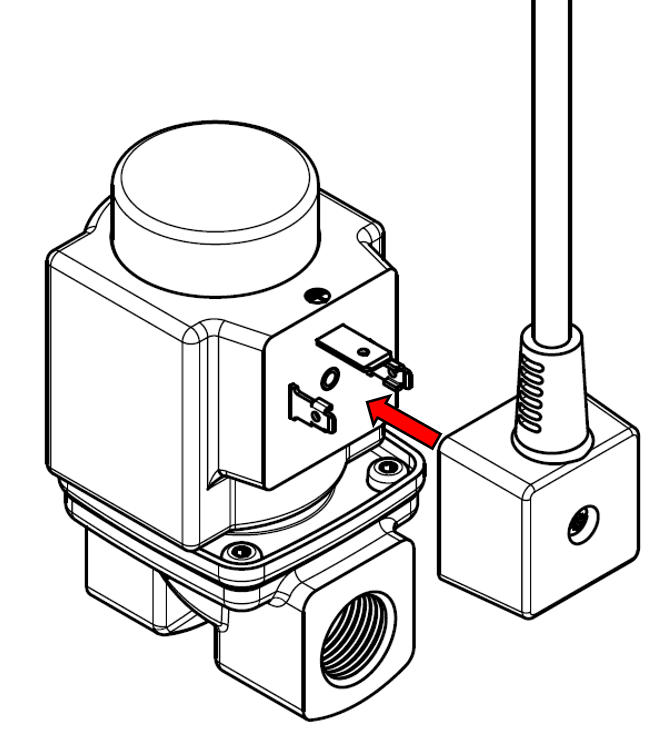

2. Lossa skruven/skruvarna som håller fast kontakten på ventilen(C) och ta bort kontakten.


3. Installera kontrollpanelen Linkbox+ genom att följa instruktionerna i artikeln Installation och uppstart av Linkbox+.

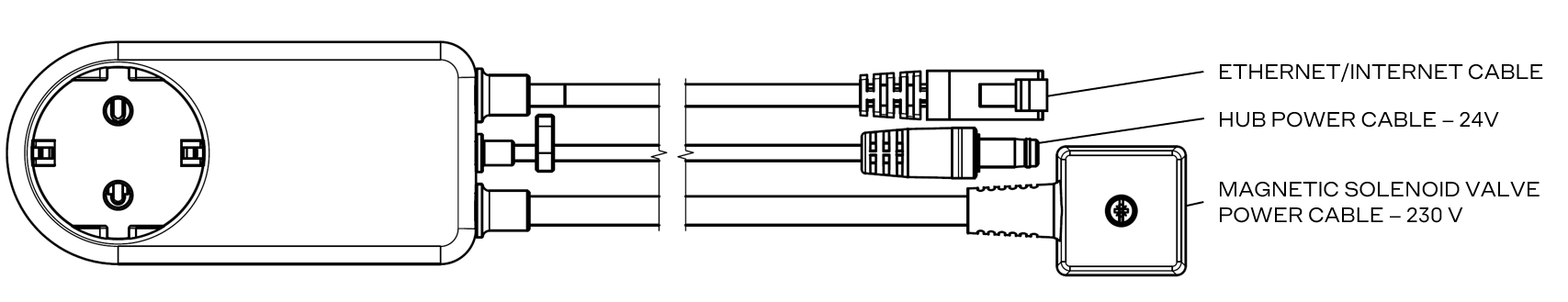

4. Installera en ny strömadapter för Linkbox+ och magnetventiler genom att följa instruktionerna nedan

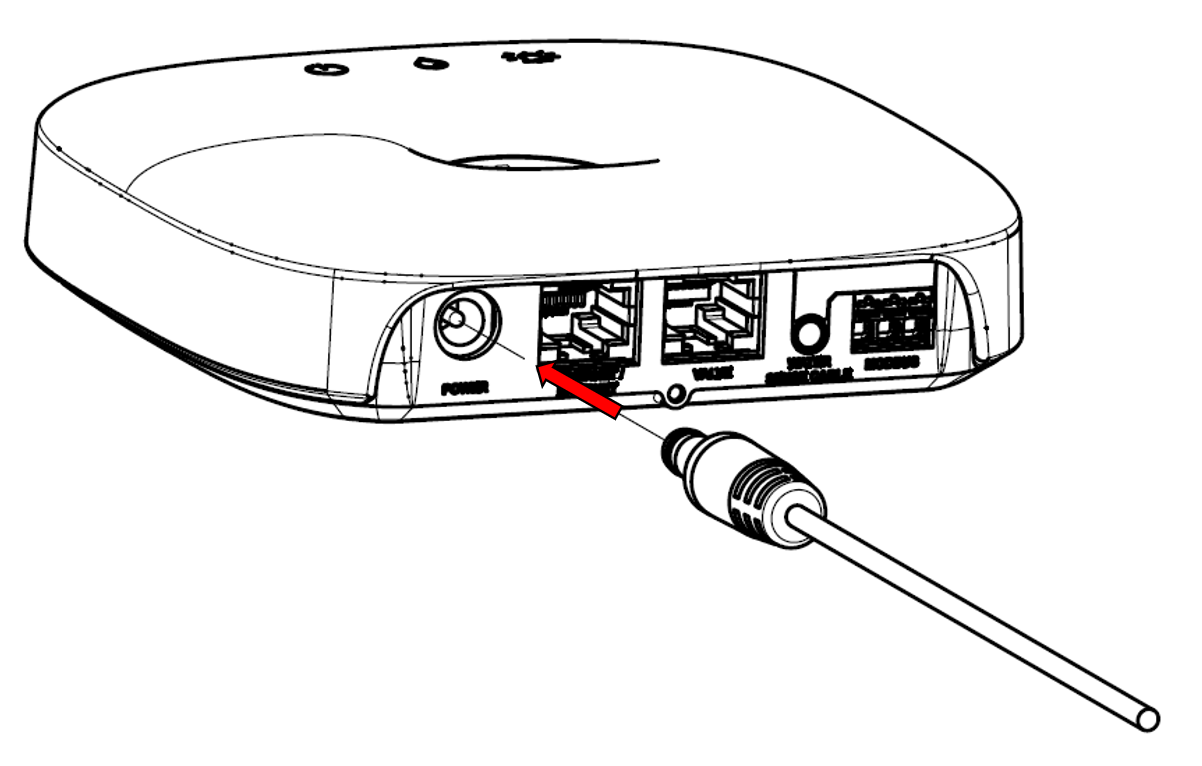

   • Anslut Cat.6-nätverkskabeln och 24V-strömkabeln till Linkbox+

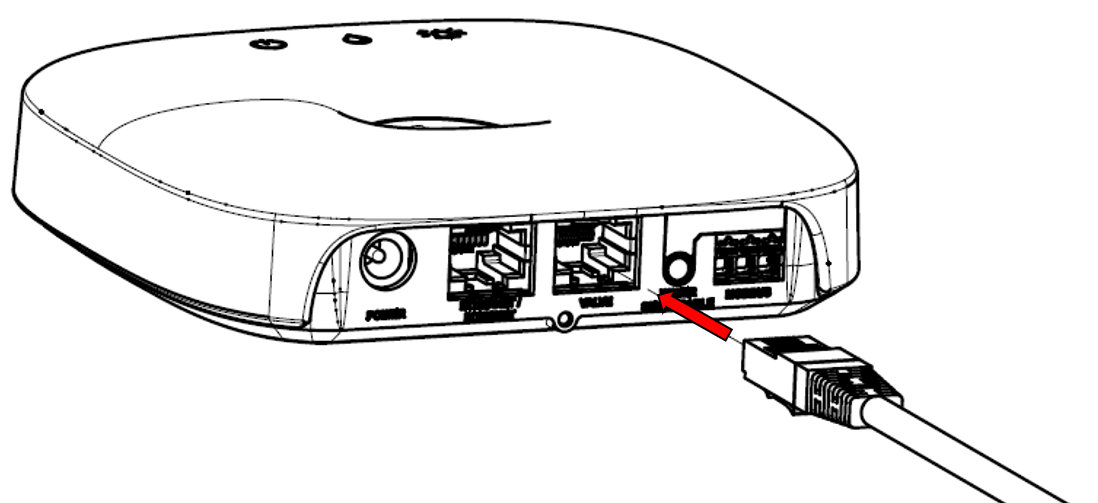

     OBSERVERA! Porten märkt "Valve" ska användas för Cat.6-nätverkskabeln från den nya strömadaptern.

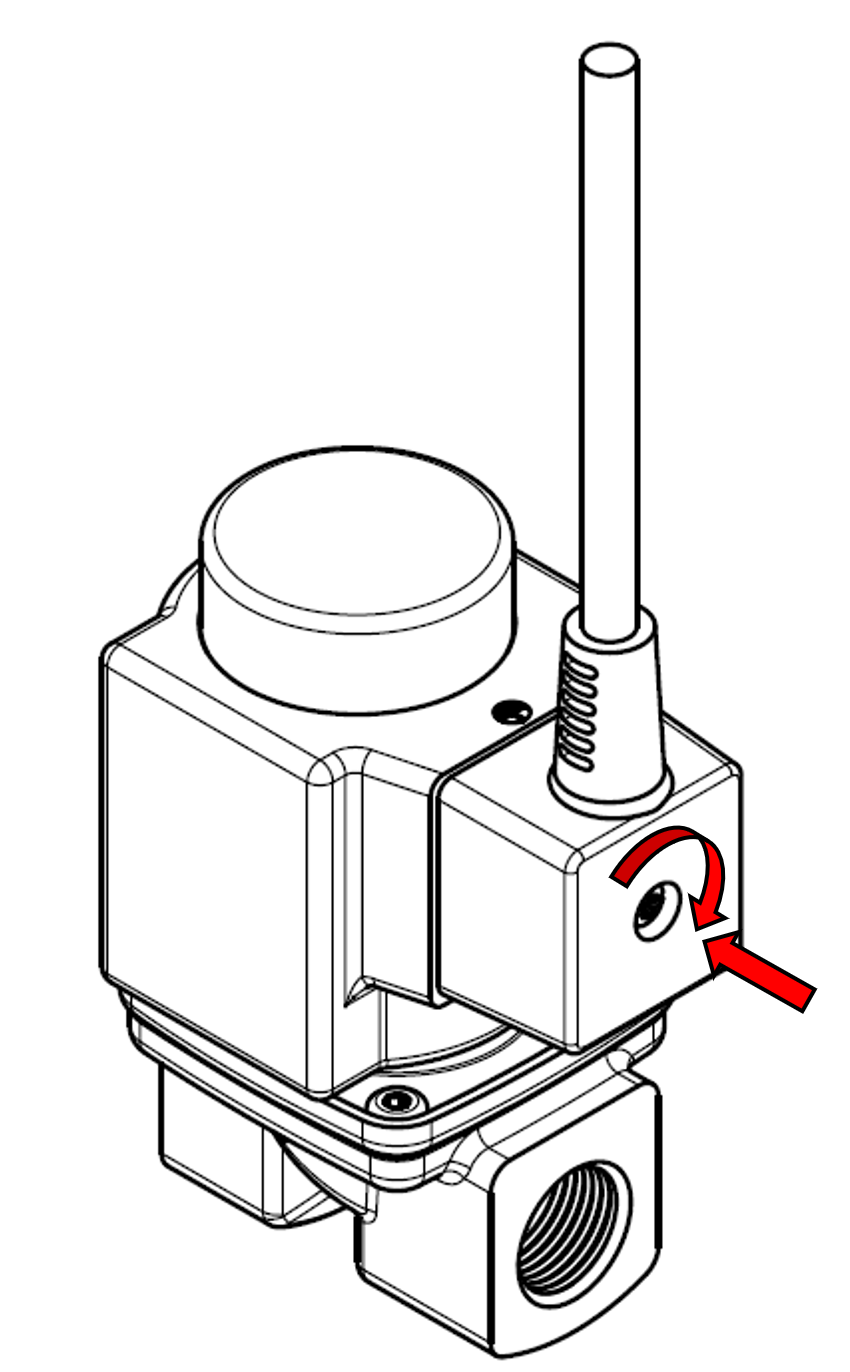

   • Anslut 230V-strömkabeln till magnetventilen och säkra kontakten med den medföljande skruven.
     (OBS! Se till att strömadaptern INTE är ansluten till strömförsörjningen)



   • Anslut strömförsörjningen till ett 230V AC-uttag.



5. Kontrollera att Linkbox+ startar och anslut eventuella trådlösa vattensensorer till Linkbox+ genom att följa stegen i artikeln Registrering av trådlösa sensorer.


6. Installera trådlösa vattensensorer eller sensortejp för vattendetektering genom att följa instruktionerna i artikeln Installation och utplacering av sensorer.


7. Utför ett funktionstest för att säkerställa att det nya systemet fungerar korrekt.


8. Om du vill styra systemet via Abralife-appen måste du aktivera ditt nya Waterguard+-system. Skanna QR-koden på framsidan av Linkbox+ för att komma igång.

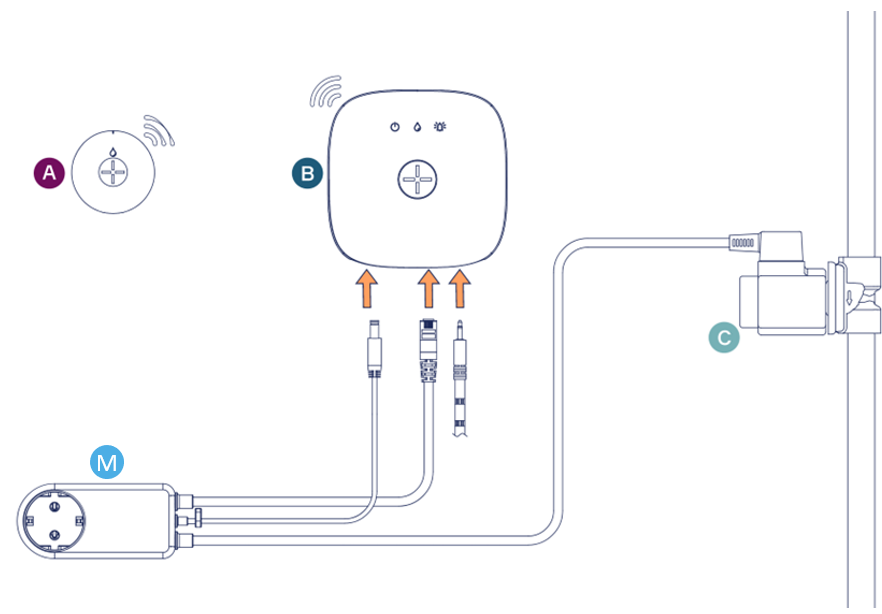

Kopplingsschema - installation av strömadapter för styrning av en (1) magnetventil

Ikon	Typ av produkt	Kvantitet	Kommentar	Produktbeskrivning
	WaterSensor+ trådlös vattensensor	Upp till 50 st.	-	Trådlös sensor som ansluts till Linkbox+ och placeras i köket (och/eller andra rum som behöver övervakas). Sensorn mäter temperatur och luftfuktighet utöver vattendetektering.
	Linkbox+	1 st.	Linkbox+ 4G eller Linkbox+ WiFi	Centralenheten(B) monteras på lämplig plats i köksinredningen med hjälp av det medföljande väggfästet och ansluts till ström via den medföljande 24V nätadaptern.
	Danfoss magnetventil (1/2"-2")	Upp till 3 st.	Redan installerad vid uppgradering från Waterguard till Waterguard+	Danfoss 230V AC magnetventil (Waterguard).
	Strömadapter för Linkbox+ och magnetventiler (24V DC/230V AC)	1 st.	-	Linkbox+ Strömadapter 24VDC/230VAC ansluts till Linkbox+ och ventil. Adaptern ansluts till ström efter inkoppling.
	Sensortejp med jack	1 st.	-	Självhäftande sensortejp ansluts till Linkbox+ och dras ned och fästs längs golvet där det antas samlas vatten vid spill eller läckage. Det är viktigt att ytan är ren så att sensortejpen sitter fast ordentligt på ytan!

För din säkerhet

OBSERVERA!

• Anslutning av en magnetventil som är avsedd för lägre spänning än 230V kan leda till explosion och brand!
• Spolen (blå plastenhet) MÅSTE monteras på ventilen innan nätadaptern ansluts till vägguttaget.

ENBART 230V AC-magnetventiler från Danfoss kan användas med Waterguard+ strömadapter. Magnetventilerna behöver inte levereras av Waterguard, men om Danfoss-ventilen levereras av en annan leverantör ska du komma ihåg att kontrollera att ventilen har en 230V-strömanslutning (se vit text på den blå spolen).

Om du har en Danfoss-ventil med spole (blå plastenhet) som INTE använder en 230V AC-strömförsörjning av NO-typ (Normally Open) (t.ex. 12V eller 24V), kan den ersättas med NOBB nr 5640951.

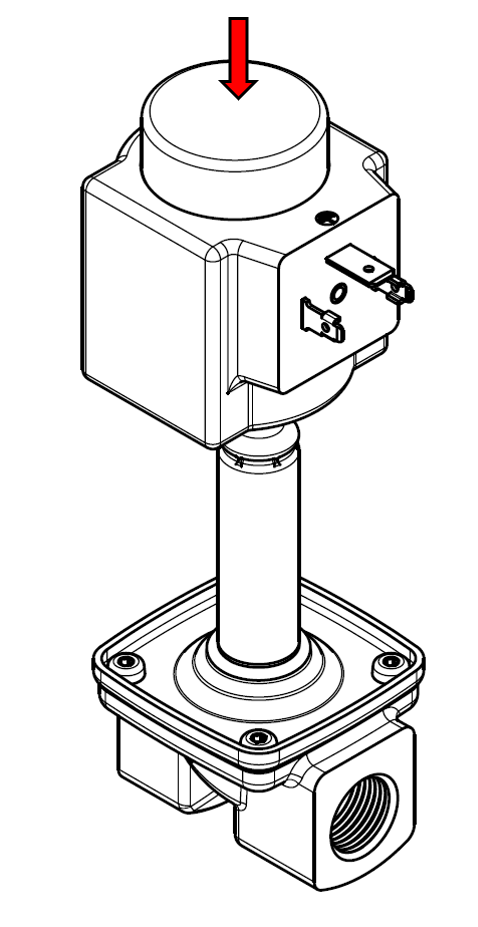

Ta bort den gamla spolen genom att 1) luta bort den med en platt skruvmejsel och 2) trycka ner den nya spolen tills du hör ett märkbart "KLICK" och spolen sitter fast på ankaret (ventilens metalldel). Spolen kan roteras till önskad riktning.

Produktlista - installation av strömadapter för styrning av en (1) magnetventil

Optioner och alternativ

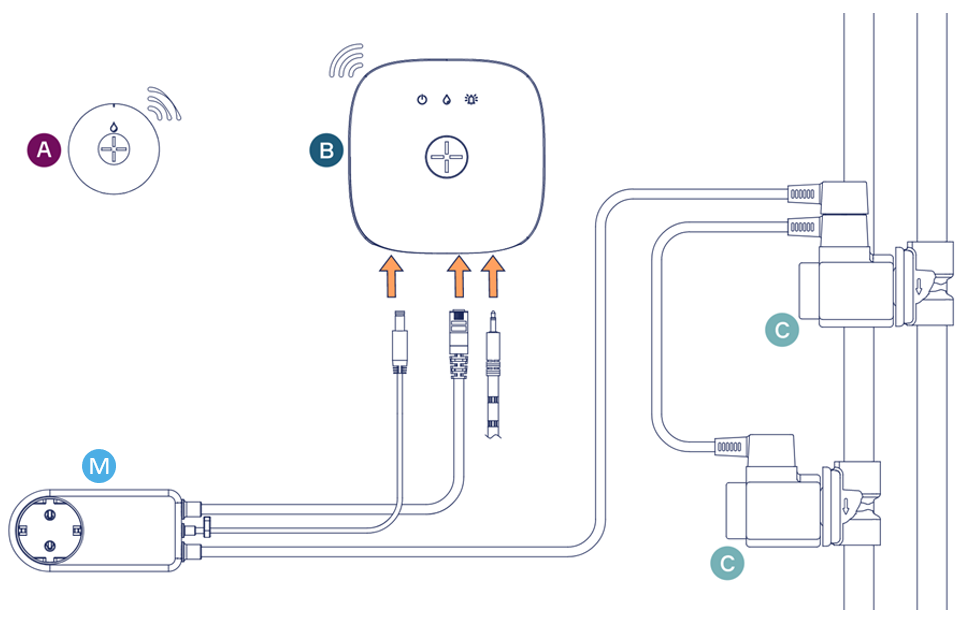

Kopplingsschema - styrning av två (2) eller tre (3) magnetventiler

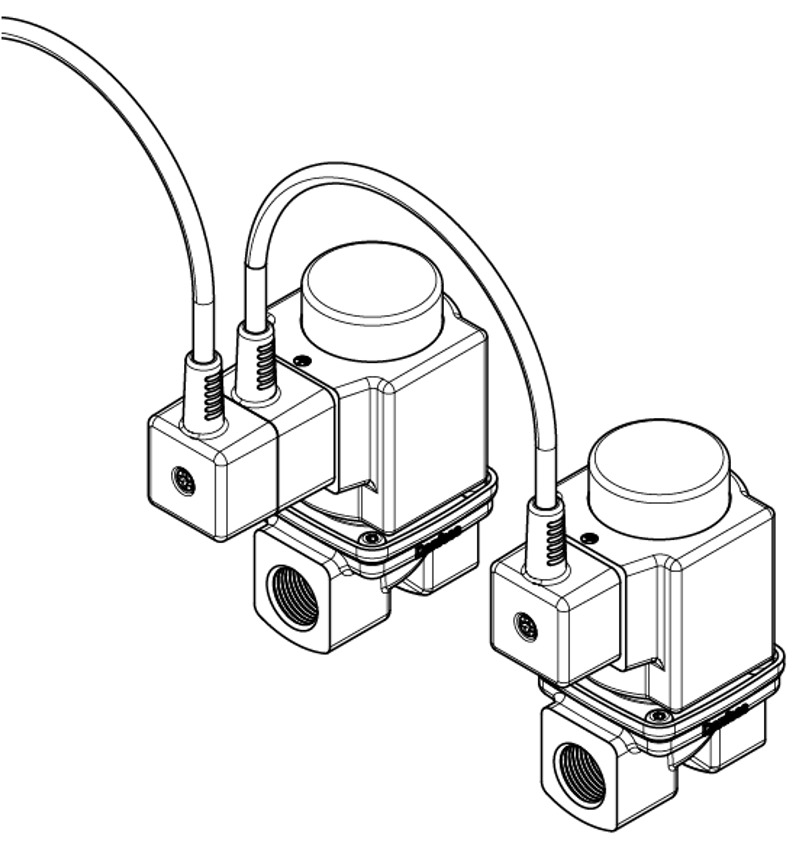

Om ditt hem redan har flera magnetventiler installerade (t.ex. på kall- och varmvatteninloppen) kan magnetventilerna seriekopplas med hjälp av en förlängningskabel för magnetventiler. Linkbox+ kommer att stänga alla ventiler när en läcka signaleras. En Linkbox+ kan styra upp till 3 magnetventiler. Befintliga split- och förlängningskablar som installerats med Waterguard kan också användas för Waterguard+.

Bild: Med en delad kabel eller förlängningskabel mellan ventilerna kan Linkbox+ styra upp till 3 seriekopplade magnetventiler.

Produktlista - ytterligare produkter som behövs vid styrning av två (2) eller tre (3) magnetventiler
