| PRODUKT | Delad kabel för magnetventiler - 3 meter | |
| PRODUKTNUMMER | EAN | NOBB |
| 72.380.337323 | 7072380373404 | 5648246 |
Produktbeskrivning
3 m förlängningskabel som gör det möjligt att öka avståndet från strömadaptern för Linkbox+ och magnetventiler 24V DC / 230V AC till ventilen .
Kan användas i kombination med delad kabel för magnetventiler - 0,65 m om det även finns behov av att installera två eller flera ventiler.
Installation

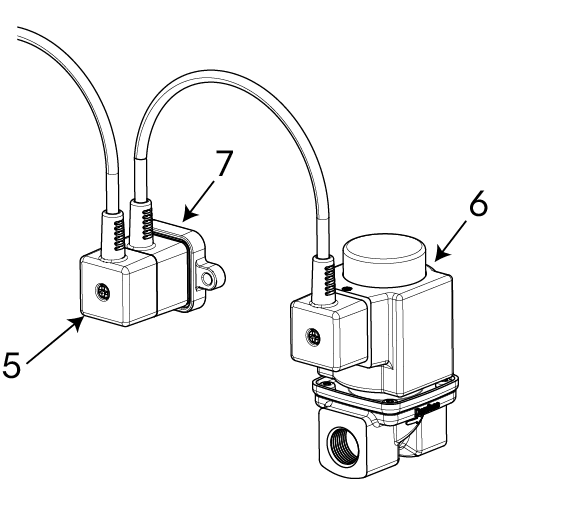

- Flytta den medföljande 20 mm skruven(3) från ventilens styrkabel(1) till motsvarande ände på förlängningskabeln, montera sedan kontakten på magnetventilen(6) och dra åt skruven.
- Montera den medföljande 38 mm skruven(5) i ventilens styrkabel(1), montera ventilens styrkabel på förlängningskabeln, montera sedan båda kontakterna på monteringsplattan(7) och dra åt skruven.
- Monteringsplattan ska sedan fästas med skruvar på en lämplig yta.
Tekniska specifikationer
| Kabelns längd | 3 m |
| IP-grad | IP65 |
| Anslutning | DIN 43650 A (DIN Spade) |
| Strömuttag, max. |
Max. effekt - 32 W (2 x 16 W) Typiskt - 22 W (2 x 11 W) |
| Spänning, max. | 240 V AC |
| Godkännande av material |
RoHS (2002/95/EG) |
| Godkännande av produkt |
CE/RED |
| Produktens färg |
Vit färg |
Anslutningar
| IN / UT | Typ av anslutning |
| Anslutning till magnetventil | 2x DIN 43650 A (DIN Spade) hona och hane + hona |
