PRODUKT | Delad kabel för magnetventiler - 0,65 m | |
PRODUKTNUMMER | EAN | NOBB |
72.380.337340 | 7072380373404 | 5648199 |
Produktbeskrivning
Delad kabel på 0,65 m som gör det möjligt att ansluta ytterligare en (1) eller två (2) magnetventiler i serie till strömadaptern för Linkbox+ och magnetventiler 24V DC / 230V AC. Lämplig för användning i privata hem, fritidshus och kommersiella byggnader.
Installation av Linkbox

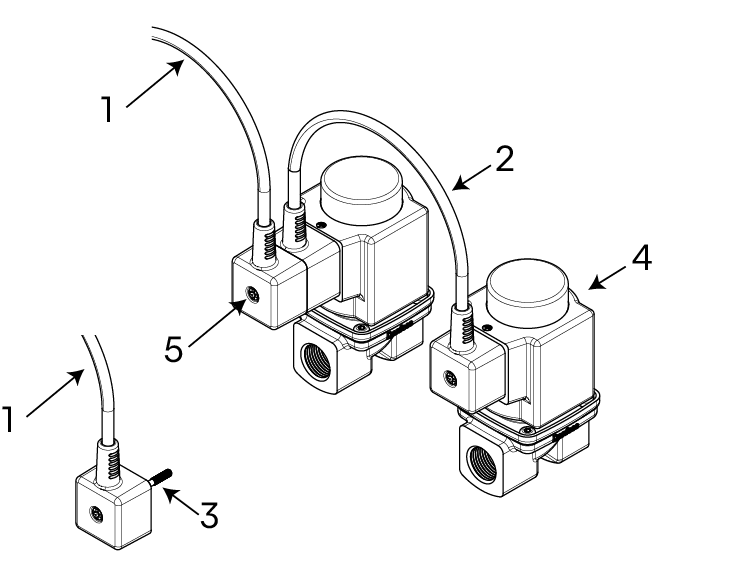

- Flytta den medföljande 20 mm skruven(3) från ventilens styrkabel(1) till motsvarande ände på den delade kabeln(2), montera sedan kontakten på magnetventilen(4) och dra åt skruven.
- Montera den medföljande 38 mm skruven(5) i ventilens styrkabel(1), montera ventilens styrkabel på den delade kabeln (2), montera sedan båda anslutningarna (från 1 och 2) på magnetventilen (6) och dra åt skruven.
Tekniska specifikationer
Kabelns längd | 0.65 m |
IP-grad | IP65 |
Anslutning | DIN 43650 A (DIN Spade) |
Strömuttag, max. |
Max. effekt - 32 W (2 x 16 W) Typiskt - 22 W (2 x 11 W) |
Spänning, max. | 240 V AC |
Godkännande av material |
RoHS (2002/95/EG) |
Godkännande av produkt |
CE/RED |
Produktens färg |
Vit färg |
Anslutningar
IN / UT | Typ av anslutning |
Anslutning till magnetventil | 2x DIN 43650 A (DIN Spade) hona och hane + hona |
