| Artikelnummer | EAN | NRF | NOBB |
| 72.380.337114 | 7072380371141 | 5648919 | 60600414 |
Information om produkten
Waterguard+ Wireless Single 3/4 PRO w/WaterSensor+ är ett avancerat läckageskyddssystem som är utformat för att övervaka och automatiskt stänga av vattentillförseln i bostäder, fritidshus, lägenheter och kommersiella byggnader vid upptäckt av vattenläckor, låga temperaturer som kan leda till isbildning och rörbrott, samt höga luftfuktighetsnivåer. Systemet är godkänt av Sintef under godkännandenummer TG20834 och uppfyller norska byggbestämmelser, inklusive TEK10 och TEK17. Alla elektriska komponenter i systemet har testats och certifierats i enlighet med CE-kraven och uppfyller REACH- och RoHS-bestämmelserna.

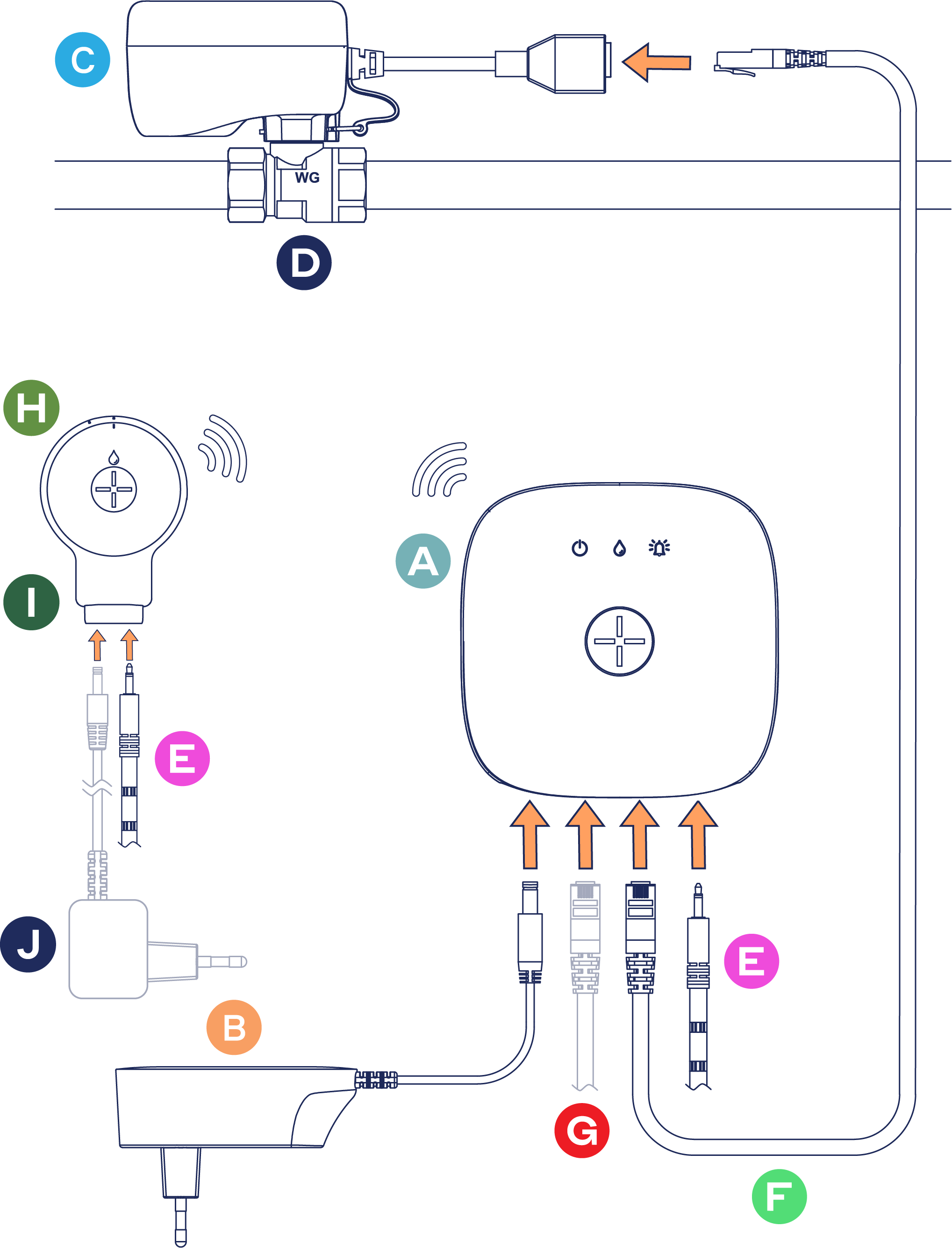

Systemöversikt
Produktpaketet består av centralenheten Linkbox+, en 3/4" DN20-ventil och en sensortejp som detekterar vattenläckor, en trådlös WaterSensor+ vattensensor, WaterSensor+ Bracket (inkl. en sensortejp) fäste för montering av den trådlösa vattensensorn och tillbehör för installation.
Produkter i förpackningen
| Produktens namn | Kvantitet | Produktbeskrivning | Artikelnummer | EAN / GTIN | NOBB |
| Abra Linkbox+ 4G(A) | 1 styck. | Central enhet som hanterar signaler från sensorer och styr kulventilerna. | 72.380.337113 | 7072380371134 | 5648934 |
| 230V -> 24V 1,0A strömadapter(B) | 1 st. |
24V DC strömadapter för Linkbox+ WiFi och Linkbox+ 4G. |
72.380.337315 | 7072380373152 | 5648925 |
| Waterguard+ Kulventil DN20 3/4"(D) | 1 del. | Kulventil som monteras på vattenledningen för att reglera vattenflödet. | 72.380.337304 | 7072380373046 | 5648912 |
| Waterguard+ 1/2" och 3/4" Ställdon för ventil(C) | 1 st. | Ställdon som manövrerar kulventilen baserat på sensoråterkoppling. | 72.380.337305 | 7072380373053 | 5648876 |
| Waterguard+ Sensorband med 3,5 mm jack(E) | 1 st. | Trådbunden vattensensor som känner av förekomsten av vatten. | 72.380.337307 | 7072380373077 | 5648877 |
| Cat.6-kabel - 2xRJ45 - 0,6 m(F) |
1 st. |
|Nätverkskabel för anslutning mellan Linkbox+ och ventilställdonet.
|
72.380.337324 | 7072380373244 | 5648887 |
| Waterguard+ vattensensor med luftfuktighet och temperatur(H) |
1 styck. |
Trådlös vattensensor för detektering av vatten samt mätning av temperatur och luftfuktighet. |
72.380.337306 | 7072380373060 | 5648875 |
| Waterguard+ Vattensensor+ Fäste(I), inklusive Sensorband 3 m(E). |
1 st. |
Konsol för permanent montering av WaterSensor+ på vägg eller golv. Fästet möjliggör anslutning av en extern 5V strömadapter för WaterSensor+, samt sensortejp med 3,5 mm Jack-kontakt för utökad täckning (3 m lång sensortejp ingår i fästet, extern strömadapter måste beställas separat). |
72.380.337310 | 7072380373107 | 5648922 |
(G) Indikerar nätverkskabel ansluten till Linkbox+ (ingår ej i produktförpackningen). Vattenskyddad Cat. 6-kabel (0,6 m eller 2 m) kan användas, alternativt standard nätverkskabel Cat. 5 eller nyare.
(J) OBSERVERA ! Strömadapter för WaterSensor+ ingår inte. Om det är nödvändigt att installera en permanent strömförsörjning, använd följande artikelnummer för beställning. [Art.nr 72.380.337311, NOBB: 5648923] - Strömadapter för WaterSensor+ strömförsörjningsfäste.
För en fullständig översikt över Waterguard+ produktpaket och produkter, se artikeln Översikt över Waterguard+ produktpaket och artikelnummer (https://support.waterguard.no/hc/articles/14813969010845).
Installationsguide
Detaljerade instruktioner om hur du installerar produkten korrekt och säkert finns på Waterguard Support under avsnittet Installations- och användarhandbok - Waterguard Support (https://support.waterguard.no/hc/categories/13644910475549).
Se 7. Installation och utplacering av sensorer - Waterguard Support(https://support.waterguard.no/hc/articles/4629648482717-7) för en detaljerad beskrivning av hur man placerar WaterSensor+ fristående och med hjälp av WaterSensor+ fästet.
Allmänna riktlinjer:
- Waterguard+ är lämplig för användning i hem, fritidshus, lägenheter och kommersiella byggnader, för både varm- och kallvattenförsörjning.
- Systemet får endast installeras i en torr och frostfri miljö.
- Syftet med systemet är att upptäcka vattenläckor och begränsa skadornas omfattning. Det kommer alltid att förekomma ett visst vattenspill innan sensorerna reagerar och vattentillförseln stängs av.
- Ventilerna måste installeras av en auktoriserad rörmokare i enlighet med installationsanvisningarna. Detta för att säkerställa korrekt drift av systemet och giltig försäkring i händelse av vattenskada.
- Vid strömavbrott behåller kulventilerna sitt tidigare läge (öppen eller stängd).
- Vattnet i rörsystemet måste uppfylla kraven i det europeiska dricksvattendirektivet.
- Systemet får endast användas i gott skick och i enlighet med installations- och bruksanvisningarna i den här handboken.
- Installatören måste alltid se till att kulventilen är installerad innan strömmen ansluts.
Detaljerade beskrivningar av lösningar finns i avsnittet Installationslösningar (https://support.waterguard.no/hc/categories/13644911508893).
För det aktuella produktpaketet med en ventilenhet och medföljande trådlös vattensensor gäller följande (individuellt eller i kombination med varandra).
|
Beskrivning av lösning |
Vald lösning (KRYSSA FÖR TYP AV INSTALLATION) |
|
Waterguard+ installerad på huvudinloppet (kallvatten) https://support.waterguard.no/hc/articles/4755821964189 |
|
|
Waterguard+ installerat i köket https://support.waterguard.no/hc/articles/4754926847773 |
|
|
Waterguard+ installerat på huvudinlopp (kallt vatten) https://support.waterguard.no/hc/no/articles/4755821964189
|
|
|
Installation av trådlös vattensensor och sensortejp för detektering av vattenläckage https://support.waterguard.no/hc/no/articles/13848247468317
|
|
|
Waterguard+ installerad i badrum och toalettrum https://support.waterguard.no/hc/articles/13626381528733 |
Bruksanvisningar
Vägledning för normal användning av produkten, inklusive start, drift och avstängning, finns i avsnitt 11. Användning och underhåll(https://support.waterguard.no/hc/articles/5361731179805) och 12. Lägen, larm och signaler (https://support.waterguard.no/hc/articles/10029552866717) på Waterguards webbplats.
Produkten är avsedd att hålla under byggnadens hela livslängd, förutsatt normal användning, underhåll och slitage.
Underhållsprocedurer
Waterguard+ systemet kräver minimalt underhåll vid normal användning, förutom att sensorerna måste hållas rena (fria från damm och smuts).
Den trådlösa vattensensorn WaterSensor+ har en förväntad batteritid på upp till 5 år. Se användarhandboken för WaterSensor+ (https://support.waterguard.no/hc/articles/4778568484765) för detaljerade instruktioner.
Det är dock viktigt att systemet funktionstestas minst två gånger per år för att säkerställa att systemet fungerar som avsett. Följ instruktionerna i artikel 10. Funktionstest (https://support.waterguard.no/hc/articles/4629650381597) i installations- och användarhandboken för Waterguard+.
Observera att om systemet är installerat i offentliga eller allmänt tillgängliga områden måste det inspekteras i enlighet med gällande lagkrav. Även om rengöring inte är nödvändig för funktionaliteten, kan den utföras av estetiska skäl. Rengör med vanliga hushållsrengöringsmedel, men undvik starka kemikalier som innehåller olja och alkohol, eftersom dessa kan missfärga plastkomponenterna.
Säkerhetsinstruktioner
Waterguard+ är utformad med säkerhet i åtanke och använder en strömförsörjning på 24V DC. Trots den låga spänningen ber vi dig att tänka på farorna med elektriska produkter och följa instruktionerna nedan.
- Systemet får endast installeras i en torr och frostfri miljö.
- Ventilen och ventilkomponenterna får inte demonteras när vattenledningarna är trycksatta. Vattentillförseln måste därför stängas av och dräneras från rörsystemet före installationen.
- Synligt skadade kablar eller utrustning måste bytas ut för att förhindra kortslutning eller nedsatt funktion.
- Centralenheten med tillhörande strömadaptrar, kablar och ventilställdon är endast avsedd för användning inomhus och i torra miljöer.
- Anslutningspunkterna får inte direkt eller indirekt besprutas med vatten eller andra vätskor under användning eller vid rengöring.
- Installatören måste alltid se till att kulventilen är installerad innan strömmen ansluts. Om strömmen ansluts när ventilen inte är monterad finns det en betydande risk för fingerskador eller skador på ventilen till följd av främmande föremål i ventilöppningen.
Guide för felsökning
Om ventilen inte stängs/öppnas:
- Kontrollera att Cat.6-kabeln är korrekt ansluten i både ventilställdonet och Linkbox+ (blå RJ45-kontakt).
- Kontrollera att Linkbox+ är ansluten till nätspänningen.
OBS! Linkbox+ 4G har ett inbyggt nödbatteri som säkerställer att centralenheten kommunicerar med trådlösa vattensensorer och kan rapportera vattenläckage även vid strömavbrott. Nödbatteriet kan dock inte användas för att öppna eller stänga ventilen/ventilerna, utan ventilen förblir i sitt senaste läge.
Om systemet inte går i larm när sensortejpen fuktas:
- Kontrollera att givarspetsen är korrekt ansluten till Linkbox+ (jackplugg).
- Kontrollera att sensortejpen inte är skadad eller trasig.
Om systemet går i larm när sensortejpen fuktas men vattnet förblir öppet, se avsnittet "Enkelt ventiltest" i 10. Funktionstest (https://support.waterguard.no/hc/articles/4629650381597).
Om en skarv eller splitter används för att förlänga sensortejpen och vissa av sensortejperna inte utlöser ett vattenlarm under funktionstestet, kontrollera att tejpen är korrekt ansluten i skarvarna. Om nödvändigt, byt ut banden för att avgöra om det är skarven eller bandet som är problemet.
Om ventilen inte öppnar efter funktionstestet finns det troligen fortfarande fukt på givartejpen. Torka av givartejpen väl och upprepa försöket att öppna ventilen.
Reservdelar och tillbehör
Reservdelar
Se listan längst upp i dokumentet för en fullständig översikt över produkterna i paketet. Dessa produkter kan beställas individuellt på www.waterguard.no och från Waterguards distributörer.
Tillbehör
För tillbehör till Waterguard+ systemet som kan användas för att öka täckningsområdet för vattendetektering eller för att ansluta flera ventiler, se Översikt över Waterguard+ produktpaket och artikelnummer (https://support.waterguard.no/hc/no/articles/14813969010845-Oversikt-over-Waterguard-produktpakker-og-artikkelnumre).
Juridiska och regulatoriska krav
Allmänna krav
Syftet med systemet är att detektera vattenläckor och begränsa skadans omfattning. Det kommer alltid att förekomma ett visst vattenspill innan sensorerna reagerar och vattentillförseln stängs av.
Försäkran om överensstämmelse CE-märkning och försäljning inom EU/EES
Försäkran om överensstämmelse för Linkbox+ 4G / WiFi
https://erp.felltech.no/document/share/67/ee3187f0-93c1-433e-a6dd-6cf39b9e65d1
Försäkran om överensstämmelse för strömadapter för Linkbox+ 4G / WiFi
https://erp.felltech.no/document/share/68/fd898c5a-7d15-4211-8709-4ba61cea8370
Försäkran om överensstämmelse för ventilställdon för kulventiler
https://erp.felltech.no/document/share/69/5ae05ef1-52ff-4b3b-b39d-f04b5fdf9572
Övrigt:
Waterguard kulventiler har testats för att uppfylla kraven på tillförlitlig funktion och livslängd samt hygieniska egenskaper för säker användning i kontakt med dricksvatten.
Ventilerna har KTW- och W270-certifikat och intyg som krävs av norska myndigheter i enlighet med UBA System 1+-reglerna.
Typgodkännande
Waterguard+ är typgodkänt av Sintef och registrerat under TG 20834 Waterguard+ läckstoppare (https://www.sintefcertification.no/Product/Download/11188). Systemet har testats tillsammans med sensorer för läcksökning och ventiler för vattenavstängning och visat sig uppfylla gällande krav på funktion, livslängd och hygieniska egenskaper.
Kontaktuppgifter till
Distributör
Leverantör: Waterguard Intl. AS
Organisationsnr: NR 812 750 062 MOMS
Postadress: Bragernes Torg 2A Bragernes Torg 2A, 3017 Drammen, Norge
Telefon: +47 23 11 56 60
E-post: post@waterguard.no
Internetadress: www.waterguard.no
Kundtjänst och support
Se Waterguard Customer Support (https://support.waterguard.no) eller kontakta oss per telefon +47 23 11 56 60.
Garanti och reklamationsrätt
Waterguard+ och dess tillbehör är fria från materialfel och är utformade i enlighet med konsumentskyddslagar och förordningar i det land där produkten köps. Alla korrekt installerade Waterguard+ system omfattas av vår 5-åriga begränsade garanti.
Waterguard ansvarar inte för defekter som inte påverkar produktens väsentliga funktion eller som orsakas av användarfel, olyckor, överspänning, användning i strid med leverantörens eller våra instruktioner/produktblad eller bristande underhåll. Köparens rätt att åberopa fel förfaller också om produkten ändras eller repareras av någon annan än leverantören utan leverantörens skriftliga förhandsmedgivande. Waterguard är endast ansvarigt enligt garantin om köparen lämnar in ett klagomål inom garantiperioden och inom reklamationsfristen.
För detaljerade garantivillkor, se Waterguards produktgaranti (https://erp.felltech.no/document/share/42/f5f01eb5-9724-4507-a866-dfb2a972af30).
Om komponenter i ditt Waterguard+ system behöver repareras inom garantiperioden, vänligen kontakta Waterguards kundsupport.
Utökad garanti när du registrerar Linkbox+ med Abra
Genom att registrera din Linkbox+ hos Abra via Abralife-appen får du som kund en 10-årig förlängd garanti på produkten. Garantin börjar gälla från köptillfället eller vid övertagandet av systemet om det levereras i en nybyggnation.
För att registrera Linkbox+, skanna QR-koden på framsidan av Linkbox+ och följ länken. Detta tar dig direkt till nedladdning och installation av Abralife-appen, samt installation, registrering och konfiguration av Linkbox+ i ditt Abra smarta hem.
