1. Inledning

Introduktion till Waterguard+

Waterguard+ är ett läckageskyddssystem som övervakar och automatiskt stänger av vattentillförseln i ditt hem i händelse av vattenläckor, låga temperaturer som kan leda till isbildning och rörbrott, och ihållande hög luftfuktighet*. Systemet detekterar vatten med hjälp av fysiskt anslutna sensortejp och/eller en eller flera trådlösa sensorer.

I Norge har installation av automatiska läckagestoppare varit ett krav i nya byggnader sedan TEK10 (byggnadstekniska föreskrifter). I § 15-5, punkt (4) i föreskrifterna om tekniska krav på byggnader (TEK17) enligt plan- och bygglagen (PBL) krävs att läckage ska vara lätta att upptäcka och inte orsaka skador på vatteninstallationer och byggnadsdelar.

Täckningsomfånget för automatiska läckagestoppare beskrivs i Byggreglerna (TEK 17) med tillhörande vägledning, se § 15-5, punkt (4), och återges i utdrag nedan:

---

Förutfattade föreställningar

1. Läckage: Läckage från inbyggda cisterner eller liknande ska visualiseras. I andra rum än våtrum ska läckaget dessutom medföra att vattnet stängs av automatiskt.
2. Om byggnadens fasta vatteninstallation har en tappställe inomhus där läckagevattnet inte rinner till avlopp eller bräddavlopp, ska ett automatiskt läckage-stopp installeras. Detsamma gäller för anslutningspunkter för produkter och utrustning som använder vatten, t.ex. tvätt- och diskmaskiner. En automatisk läckagestoppare är en fuktsensor som skickar en signal till en ventil som stänger av vattentillförseln.

---

Waterguard+ är typgodkänd av Sintef (TG20834), vilket gör det möjligt att få installationen FG-godkänd. Detta kan ge rabatt på försäkringen.

OBSERVERA! För att få FG-godkännande för installation av Waterguard+ automatiska läckstoppare måste ett FG-intyg fyllas i.

Mallen för FG-intyget finns på Finans Norges hemsida under FG-intyg läckagestoppare.

FG-intyget är kundens bevis på att installationen, inklusive produkterna, uppfyller de norska kraven som anges i FG-reglerna för automatiska läckagestoppare (FG-600:3).

Installationen av Waterguard+ måste utföras av en auktoriserad rörmokare med giltigt yrkesbevis, centralt godkännande enligt ansvarslagen och obligatorisk ansvarsförsäkring. I annat fall upphör garantin och FG-godkännandet att gälla, och installatören blir ansvarig för skador eller fel.

Baserat på beskrivningen av omfattningen av skyddet i TEK17 ovan rekommenderar vi att Waterguard+ installeras så att följande områden säkras:

• Köksbänkskiva med tillhörande röranslutningar
• Diskmaskin med tillhörande anslutningar
• Tvättmaskin med tillhörande anslutningar
• Vattenfilter med tillhörande anslutningar
• Kylskåp med vattenanslutning och tillhörande vattenledningar
• Dricksvattenmaskiner med tillhörande anslutningar
• Varmvattenberedare (pannor) med anslutande rör
• Rum utan VVS med sanitetsutrustning utan bräddavlopp
• Rum utan VVS med fördelningsskåp för rör-i-rör-system. Läckage från rör-i-rör-systemet leds till fördelningsskåpet, där en detektor eller liknande kan placeras för att stänga av vattnet. I fördelningsskåp där läckagevattnet leds ut ur väggen och inte till avloppet ska det vara försett med en vattensensor kopplad till en automatisk läckagestoppare som stänger av vattnet.
• Dolda och öppna vattenledningar som inte är säkrade med ett dränerat rör eller är placerade i ett rum med vattentätt golv och avlopp ska ha ett godkänt läckstopp med sensorer installerade som gör att systemet kan upptäcka, larma och stänga av vattenläckor innan skada på byggnaden uppstår.
• Inbyggda cisterner, avloppsarmaturer eller liknande

Om diskmaskinen är installerad i köksbänken behövs inte läckstopp för både maskin och bänkskiva. Motsvarande vatteninstallationer som inte nämns ovan måste också säkras.

Systemet kan inte förutse eller förhindra att läckor uppstår, men det ger en effektiv skadebegränsning. När en vattenläcka upptäcks stängs vattentillförseln omedelbart av och husets medlemmar meddelas via Abralife-appen, utöver ljud- och ljussignaler i hemmet.

Detaljerad information om vattenlarmen finns i Abralife-appen, t.ex. vilka sensorer som larmar och vilka åtgärder som kan vidtas. Appen kan också användas för att fjärrstyra ventilerna (öppna och stänga vattentillförseln, t.ex. i en stuga).

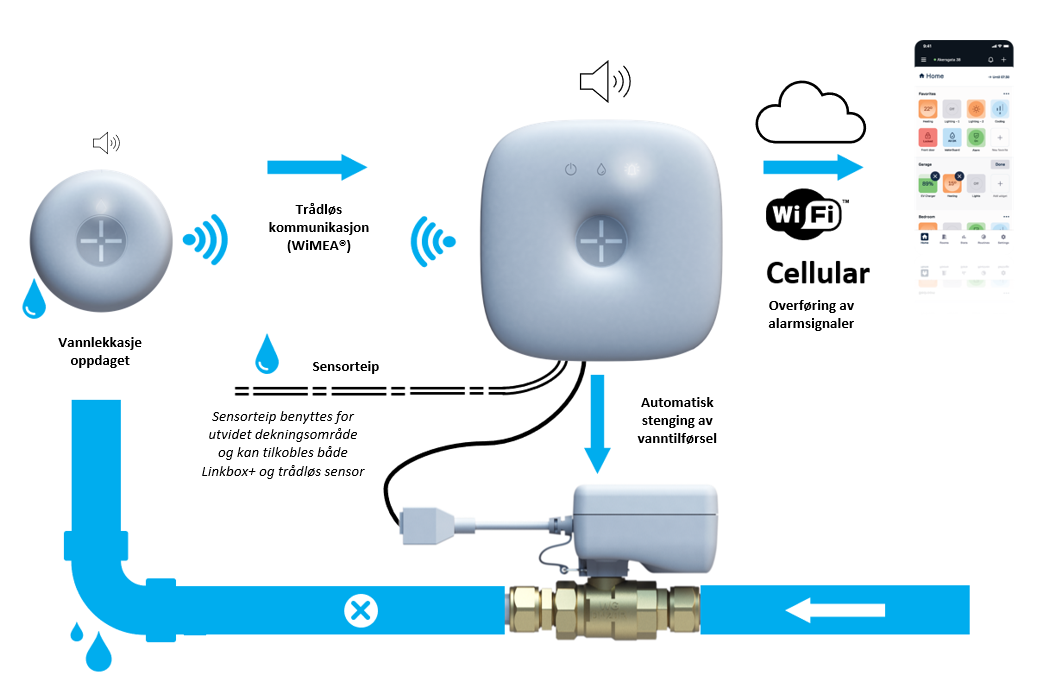

Systemet består av centralenheten Linkbox+, ventiler i dimensioner från 1/2" (DN15) till 2" (DN50), trådlösa sensorer, sensortejp, diverse fästen och tillbehör samt Abralifes mobilapp för styrning och notifiering. Systemet kan styra upp till 2 kulventiler (eller upp till 3 magnetventiler) och 50 trådlösa sensorer per Linkbox+.

Avsnitten nedan ger en kort introduktion till huvudkomponenterna i Waterguard+. De återstående artiklarna i denna installations- och användarhandbok innehåller riktlinjer för installation, testning, aktivering och drift av systemet.

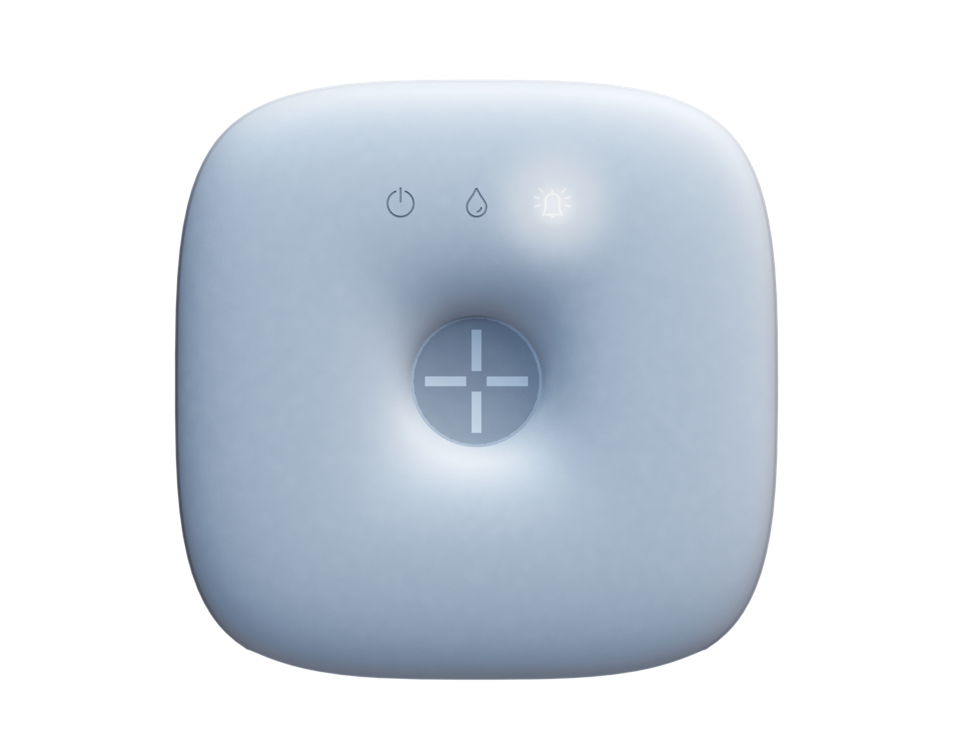

Linkbox+

Linkbox+ är den centrala enheten - systemets hjärta och hjärna - som tar emot signaler från vattensensorerna och ser till att motsvarande ventiler stängs automatiskt. Den varnar med ljud- och ljussignaler om en läcka upptäcks, och systemet kan också fjärrstyras via Abralifes mobilapp.

Linkbox+ finns i två versioner: Linkbox+ 4G och Linkbox+ WiFi. Skillnaderna mellan dessa modeller beskrivs i den här artikeln. Ytterligare produktinformation och användarhandböcker finns på Abra-supportsidorna: Linkbox+ 4G och Linkbox+ WiFi.

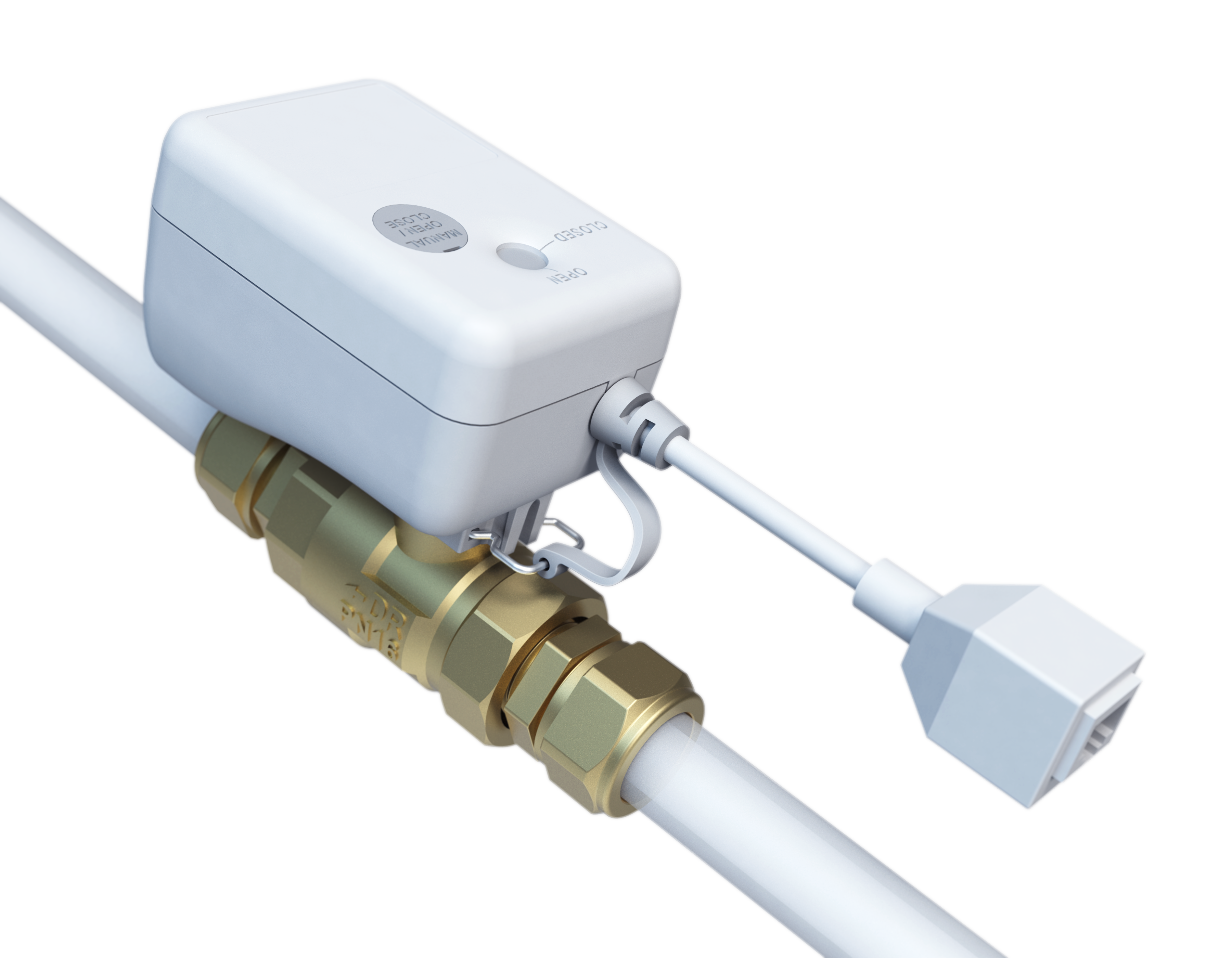

Motoriserad kulventil

En eller två kulventiler installeras på bostadens vattenledningar av en auktoriserad installatör. När sensorerna upptäcker vatten stängs vattentillförseln omedelbart av för att minimera konsekvenserna av en eventuell läcka. Användare av systemet kan också fjärrstyra ventilen och se dess status via Abralife-appen.

OBS! För installationer som kräver 3 ventiler eller där rördimensionen är större än 3/4" (DN20), använd magnetiska 230V-magnetventiler med tillhörande strömadapter.

VattenSensor+

Den trådlösa vattensensorn WaterSensor+ detekterar vatten samt mäter temperatur och luftfuktighet. När vatten detekteras skickas en trådlös signal till Linkbox+, som styr anslutna ventiler och stänger av vattentillförseln. Användarna varnas med ljud och ljus på både sensorn och centralenheten, samt via Abralife-appen.

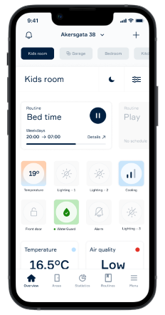

Abralifes mobilapp

Abralife-appen gör det möjligt för boende i hemmet att konfigurera, övervaka och styra upp till 2 kulventiler (3 magnetventiler), 50 trådlösa sensorer och trådbundna sensorband. I appen kan du läsa av temperatur och luftfuktighet, öppna och stänga vattentillförseln samt få omedelbar avisering vid larm eller andra felsituationer - oavsett var du befinner dig.

Appen är gratis och kan laddas ner där du normalt laddar ner appar till din mobila enhet.

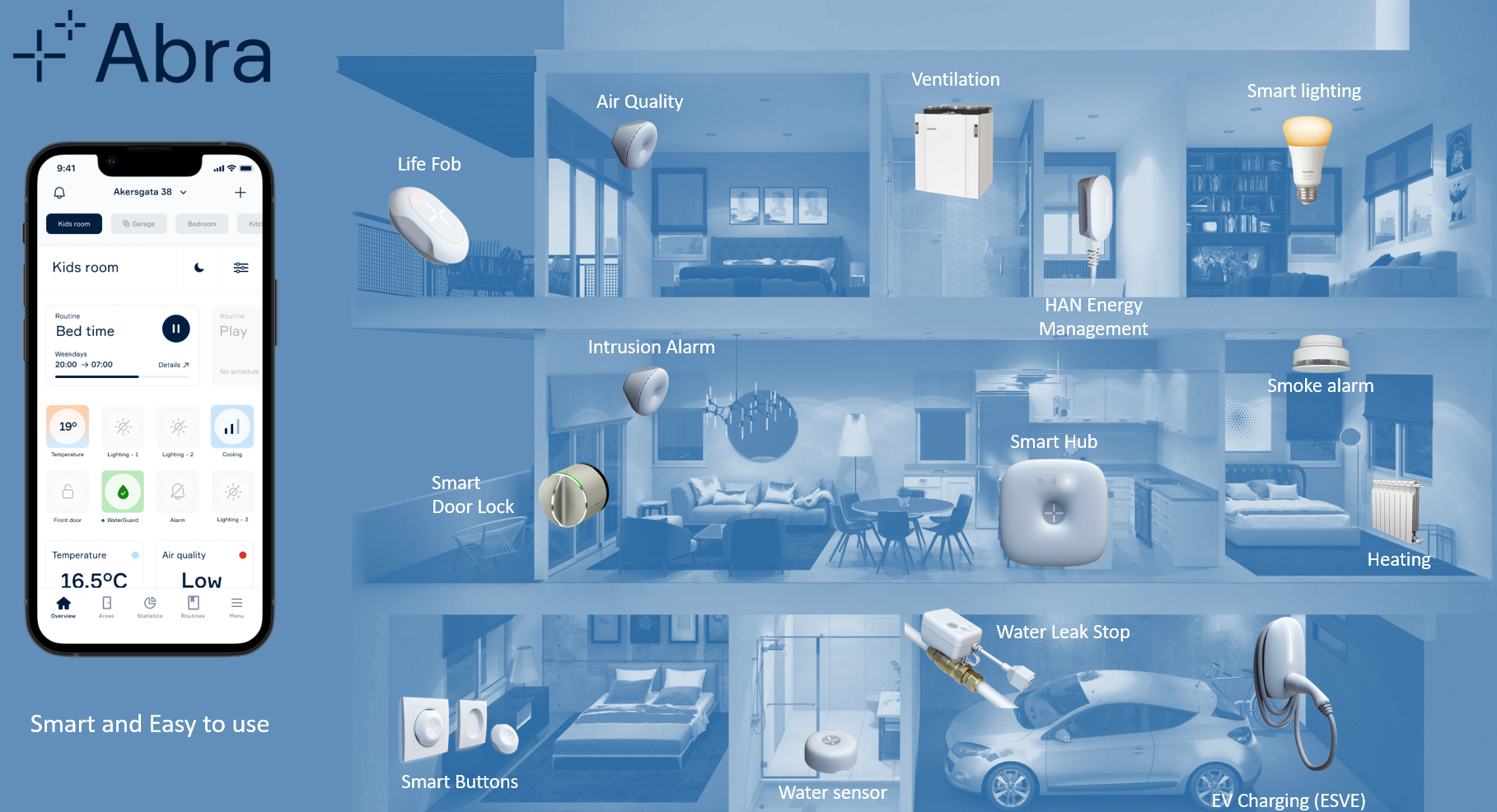

Abra - en smart serviceplattform för privata hem, bostadsrättsföreningar och kommersiella byggnader

Waterguard+ är en fristående produkt, men är också integrerad i vår nya smarta tjänsteplattform för privata hem, bostadsrättsföreningar och kommersiella byggnader. Linkbox+, i kombination med Abralife-appen, gör det möjligt att ansluta, styra och övervaka ett brett utbud av system, produkter och tjänster relaterade till ditt hem, till exempel ventilationskontroll, strömövervakning, värmehantering, rökdetektering, åtkomstkontroll och smarta glödlampor. Denna plattform (produkter, tjänster och Abralife-appen) kallar vi Abra.

Den här installations- och användarhandboken är avsedd för Waterguard+ som ett fristående läckstopp. För mer information om hur du kommer igång med Abra och hur du använder systemet tillsammans med andra smarta produkter, funktioner och tjänster, besök www.abralife.no.

*
