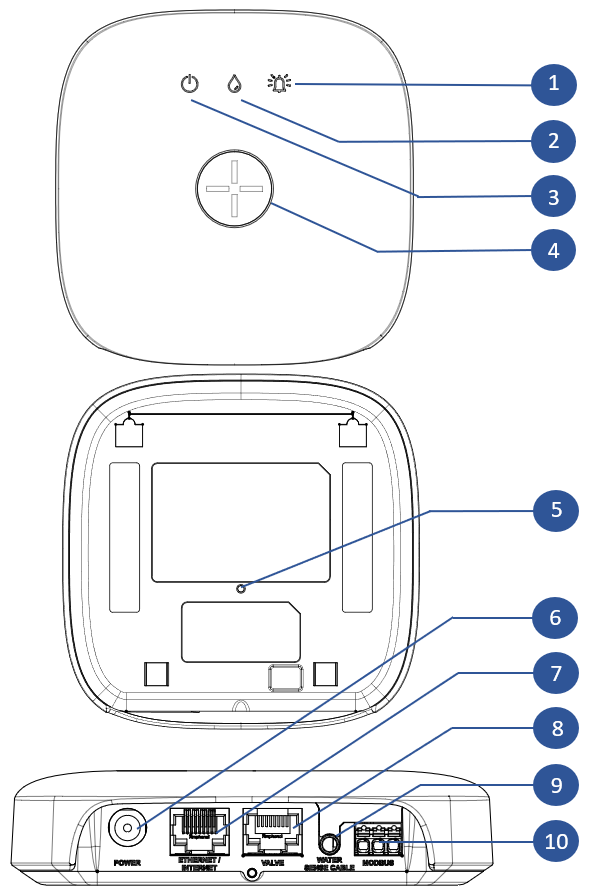

Linkbox+
Den kompletta installations- och användarmanualen för Linkbox+ hittar du här (Abra självbetjäningsportal). Nedan följer ett utdrag från installations- och användarmanualen för
.
| ID | Funktion | Funktion Beskrivning |
| 1 | Klocksymbol (LED) |
Statuslampa för andra typer av larm än läckagelarm. Se användarhandboken för detaljer |
| 2 | Symbol för vattendroppe (LED) | Statuslampa för läckagelarm och sensoranslutning. Se användarhandboken för mer information |
| 3 | Symbol för strömförsörjning (LED) | Statuslampa för systemet. Se användarhandboken för mer information |
| 4 | Länkboxens knapp | Knapp för att stänga/öppna vattentillförseln, aktivera parkoppling och åsidosättningsläge samt stänga av larm. |
| 5 | Återställningsknapp | Knapp för återställning av fabriksinställningar. |
| 6 | Strömanslutning Linkbox+ | För anslutning av 24V DC nätadapter |
| 7 | Ethernet/Internet | RJ45-kontakt för alternativ anslutning till internet via trådbundet nätverk (Ethernet) |
| 8 | Styrning av ventil | RJ45-kontakt för anslutning till ventiler (strömförsörjning och styrsignaler) |
| 9 | Anslutning för givare | 3,5 mm Jack-anslutning för sensortejp eller sensorkabel |
| 10 | Modbus-anslutning* |
Anslutning för anslutning till HVAC-system *Endast tillgänglig på Linkbox+ 4G |

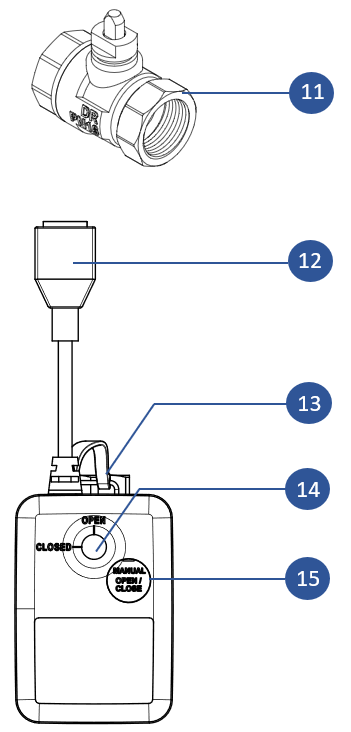

Motoriserad kulventil
| ID | Funktion/Komponent | Motoriserad kulventil Beskrivning |
| 11 | Motoriserad kulventil | 1/2" eller 3/4" kulventil med snabbkoppling för ställdon |
| 12 | RJ45-kontakt | RJ45-kontakt för anslutning av ställdonet till Linkbox+ (med Cat.6-kabel). |
| 13 | Låssprint | Låsstift för snabbkoppling av ventil |
| 14 | Lägesindikator | Positionsindikatorn visar alltid ventilens position |
| 15 | Manuell åsidosättning | Manuell överstyrning av ventilen (t.ex. vid strömavbrott). Kräver Philips PH1 skruvmejsel eller motsvarande |

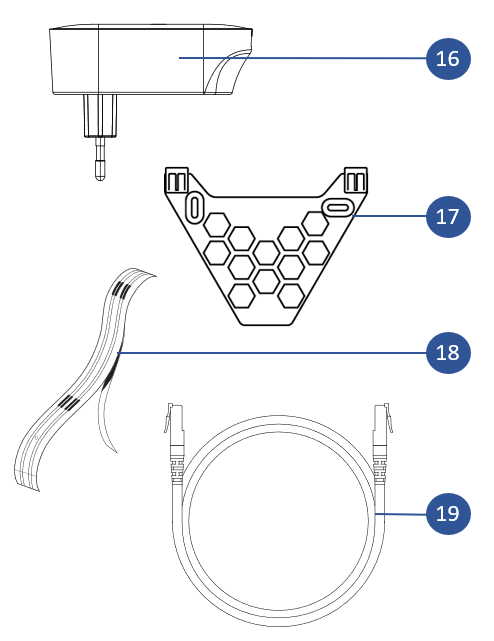

Standardtillbehör
| ID | Komponent | Komponent Beskrivning |
| 16 | Strömadapter för Linkbox+ | 24VDC strömförsörjning för Linkbox+ |
| 17 | Monteringsfäste för Linkbox+ | Standard väggfäste för Linkbox+ |
| 18 | Sensortejp med 3,5 mm jackplugg | 3 meter självhäftande sensortejp med 3,5 mm jackplugg |
| 19 | Cat.6-kabel |
Cat.6-kabel för anslutning av ventilen till Linkbox+ (strömförsörjning och styrsignaler). Standardlängden är 0,6 meter, men systemet tillåter upp till 100 meter kabel. |

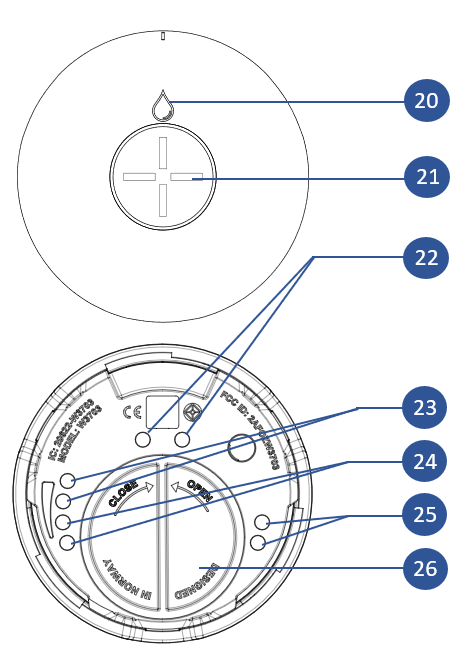

VattenSensor+
Se fullständig installations- och användarmanual för WaterSensor+.
| ID | Funktion | Funktion Beskrivning |
| 20 | Symbol för vattendroppe (LED) | Statuslampa. Signalerar läckagelarm, parningsläge etc. Se denna artikel för detaljer |
| 21 | Knapp för sensor | Knapp för att aktivera parningsläge, återställa sensorn etc. |
| 22 | Strömförsörjning | Kontaktpunkter för 5VDC-strömförsörjning (vid användning av ett fäste som är anslutet till sin egen 5VDC-strömadapter) |
| 23 | Fästets anslutningar | Kontaktpunkter för anslutning till konsol |
| 24 | Läcksökning 1 | Sondpar för läckagedetektering. Larm aktiveras när kontaktpunkterna kortsluts |
| 25 | Läcksökning 2 | Sondpar för läcksökning. Larm aktiveras när kontaktpunkterna kortsluts |
| 26 | Batterihölje | Batterihölje för CR2477-batteri |

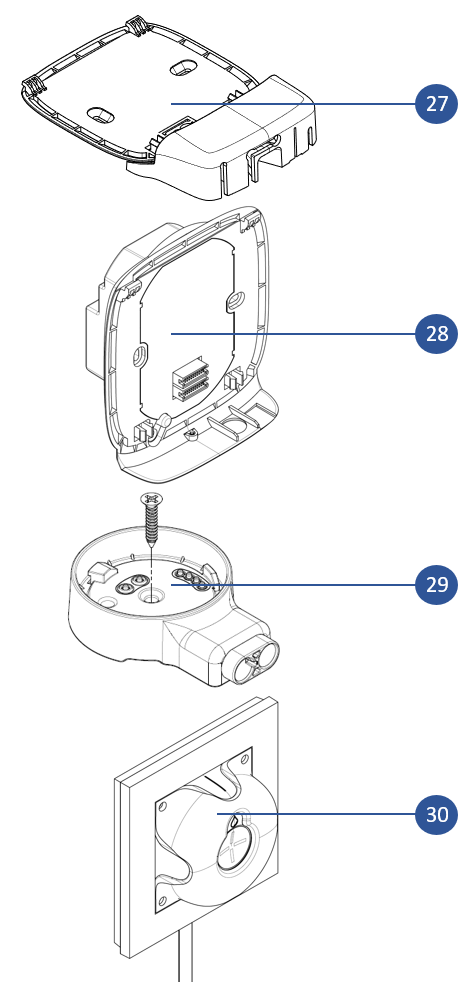

Övriga fästen
| ID | Komponent | Komponent Beskrivning |
| 27 | Säkerhetsfäste för Linkbox+ |
Alternativt fäste för Linkbox+ med skyddshölje (Planerad lansering 2024) |
| 28 | Dockningsstation för Linkbox+ (230V, 1,5 wallbox-montering) |
Dockningsfäste för montering av Linkbox+ 4G i 1,5 wallbox (för dold kabeldragning) (Planerad lansering 2024) |
| 29 | Fäste för strömförsörjning för Watersensor+ | Standardfäste för montering av WaterSensor+ med möjlighet att ansluta extern strömförsörjning och sensortejp. |
| 30 | Dockning för WaterSensor+ |
Dockningsfäste för montering av WaterSensor+ i standardväggdosa (för dold kabeldragning) (Planerad lansering under 2024) |

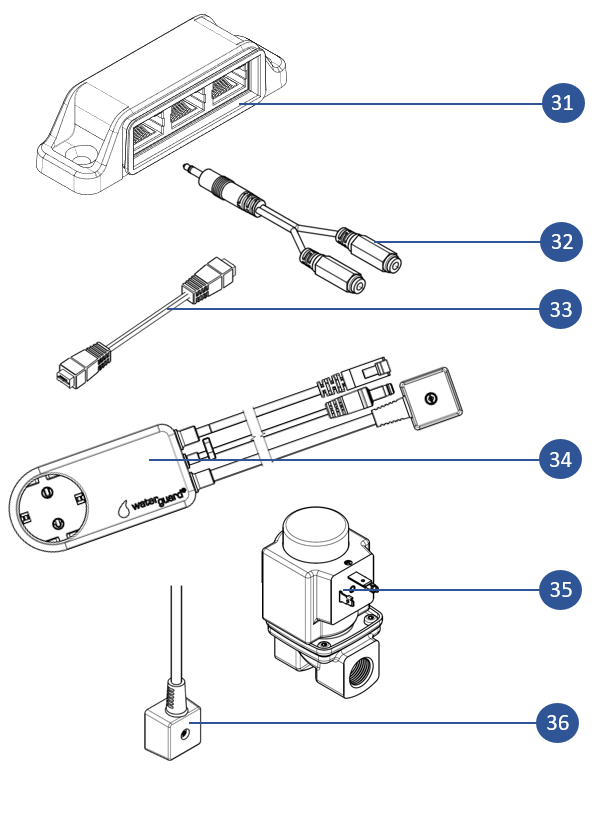

Övriga tillbehör
| ID | Komponent | Komponent Beskrivning |
| 31 | Splitter för nätverkskabel - för installation av två (2) kulventiler | Används för att styra 2 kulventiler från samma Linkbox+ (t.ex. VV och KV) |
| 32 | Splitter för sensortejp med 3,5 mm jack | Splitter för anslutning av extra givarband (2 x 3 meter) |
| 33 | Skarvstycke för sensortejp | Skarv för förlängning av sensortejp (2 x 3 meter) |
| 34 | Strömadapter för Linkbox+ och magnetventiler 24V DC / 230V AC |
Adaptern måste användas om 230V-magnetventiler (1/2" till 2") ska användas istället för kulventiler (Planerad lansering december 2023) |
| 35 | Magnetventiler 1/2"-2" (DN15-DN50) | Danfoss 230V magnetventil (1/2" till 2") |
| 36 | Används för att styra upp till 3 magnetventiler från samma Linkbox+, eller för att öka avståndet från väggkontakt till ventil. |
